Модель парусника

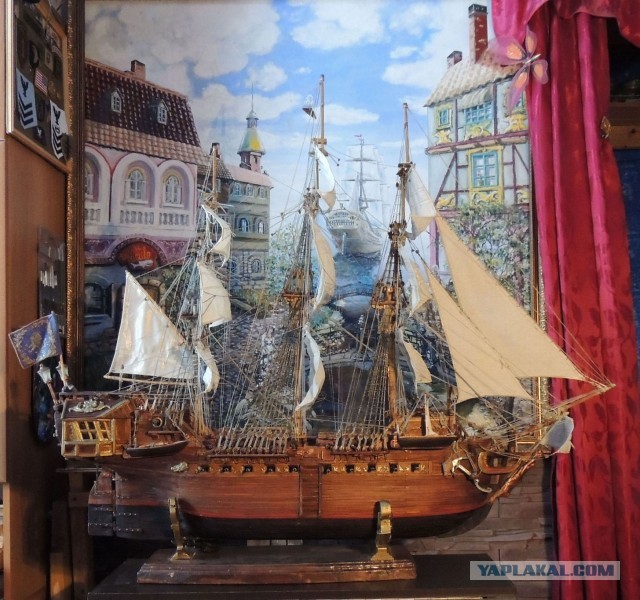

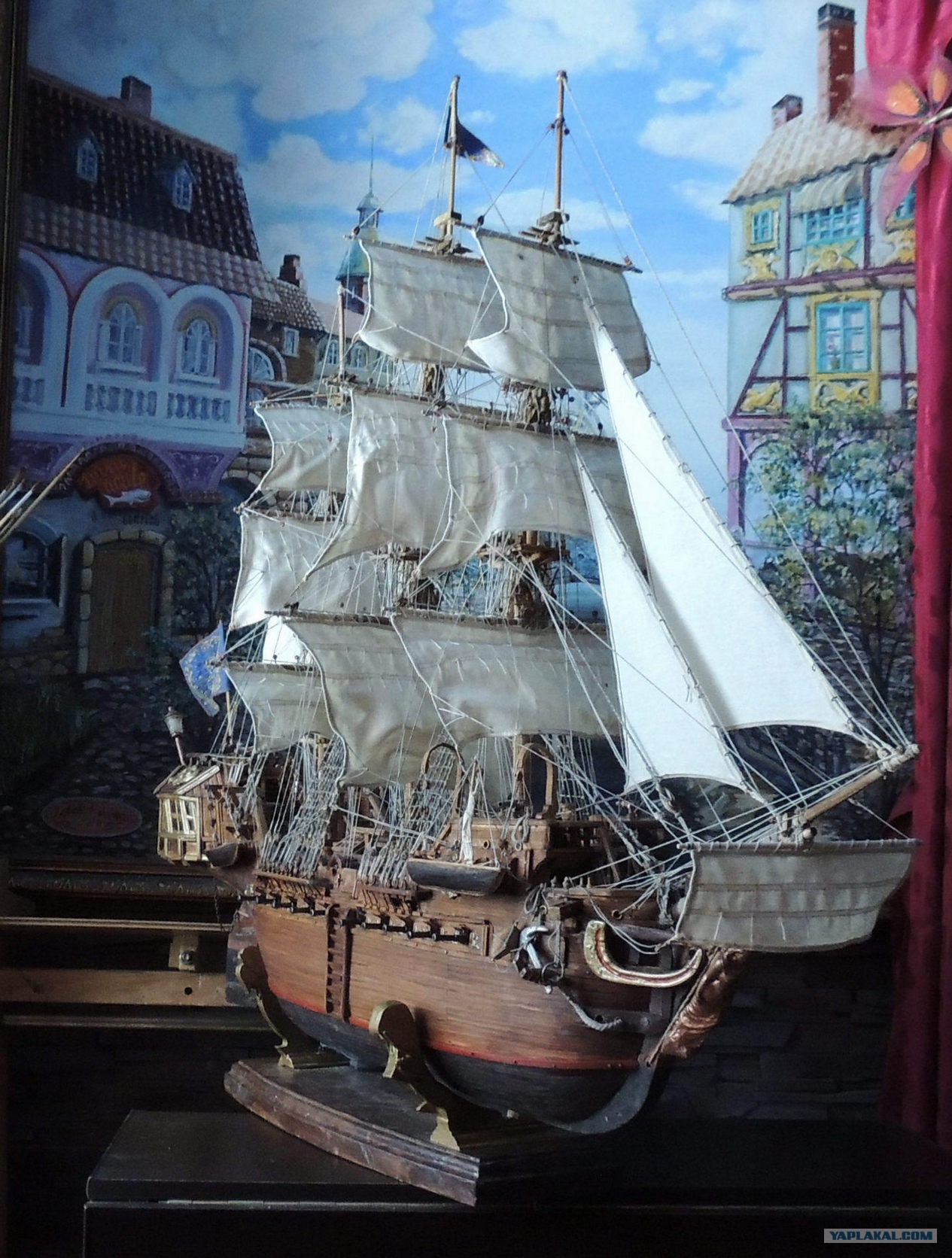

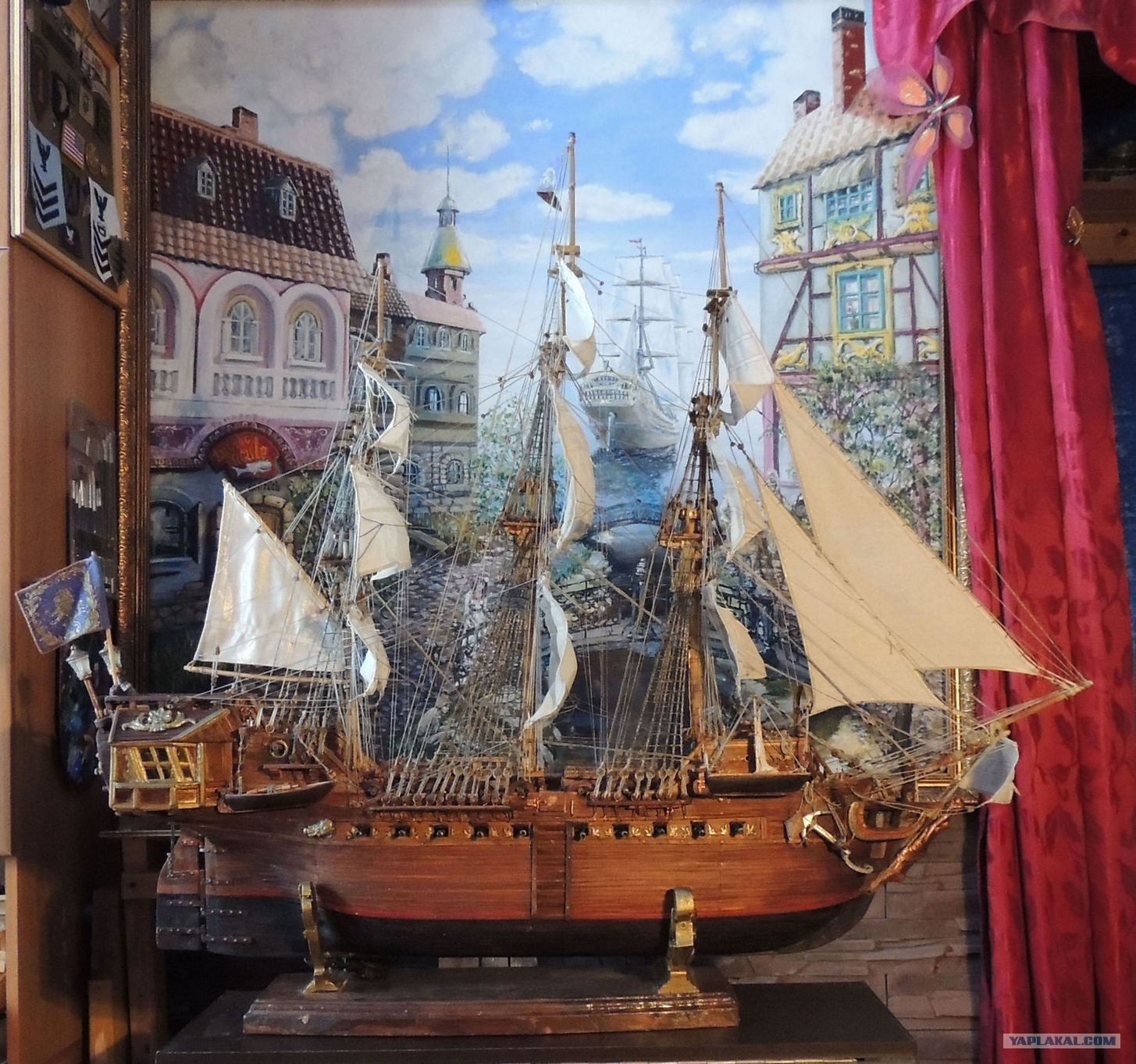

Все-таки я его доделал. Его - это 3-ех мачтовый 44-пушечный фрегат "Лира" (назван в честь супруги).

Годы постройки: 2013 - 2022.

Длинна: 115 см., высота от киля до клотика грот-мачты: 100 см.
Материал: сосновые рейки, распущенные из ящичных досочек на самодельной циркулярке, олово (пушки, якоря), медь (крепеж), ткани (паруса), стекло (окна), веревки разной толщины, клей столярный.
Покупных деталей не имеется.

Пушки после отливки омеднялись гальваникой. Кроме 44 пушек имеются 2 вертлюжных фальконета и одна карронада.
С бортов подвешена 3 яла, один из них с мачтой.
Носовая фигура отлита по собственной модели.
Подсветка: 7 светодиодов, питание от телефонного зарядника, схема собрана с использованием резисторов.

42 фото

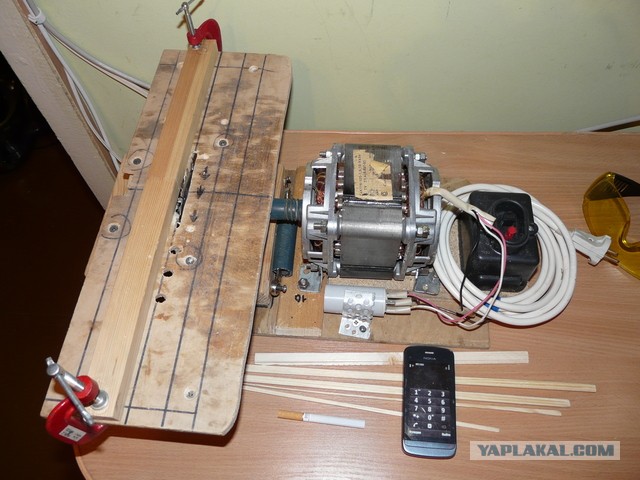

Самодельная циркулярка из движка с советской стиралки. Без нее никак.

2. Так заготавливался весь лесоматериал.

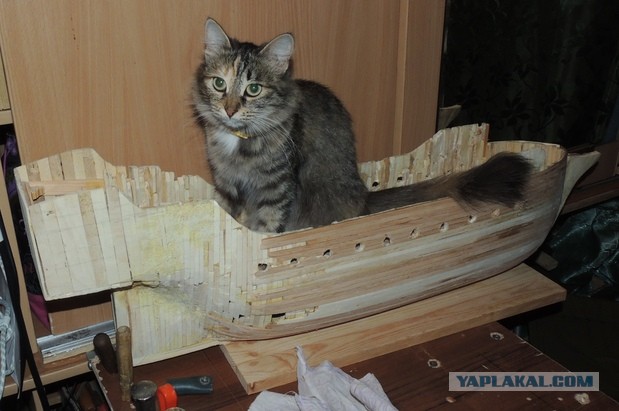

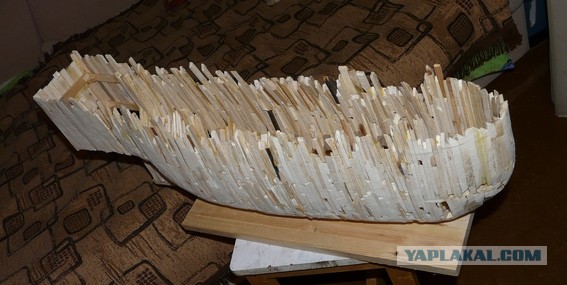

Корпус делался необычным способом, без чертежей. Просто наклеивалась реечная структура, как скульптура.

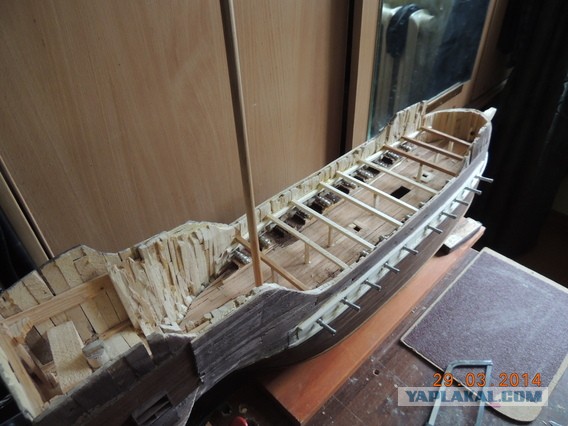

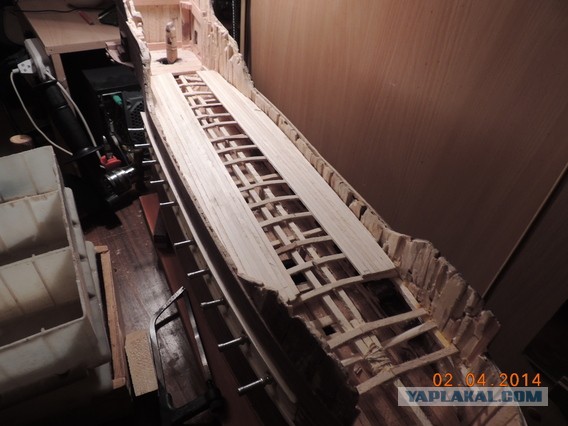

Первичная обшивка.

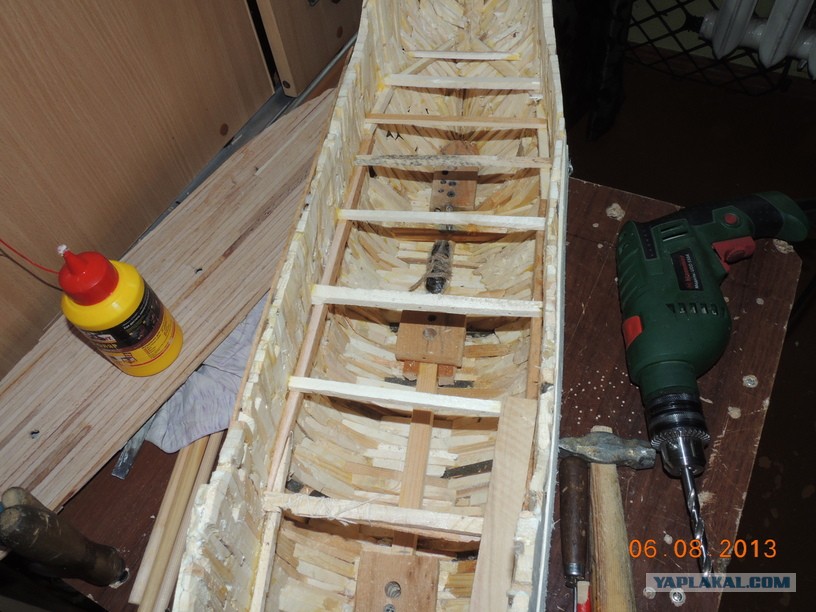

5. На дне видна черная штучка. Это флешка. На ней всякие файлы для потомков: фото и прочее.

Это сообщение отредактировал GenrichM - 6.01.2022 - 14:25

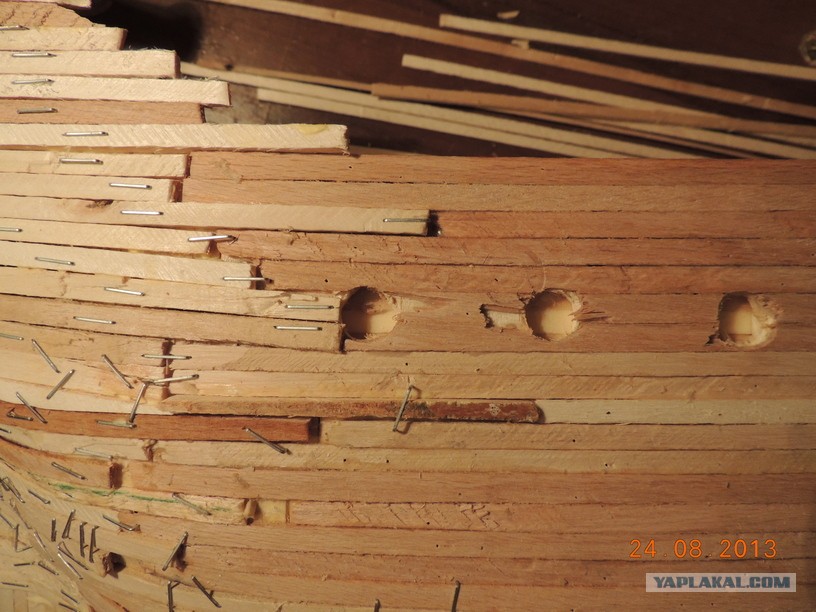

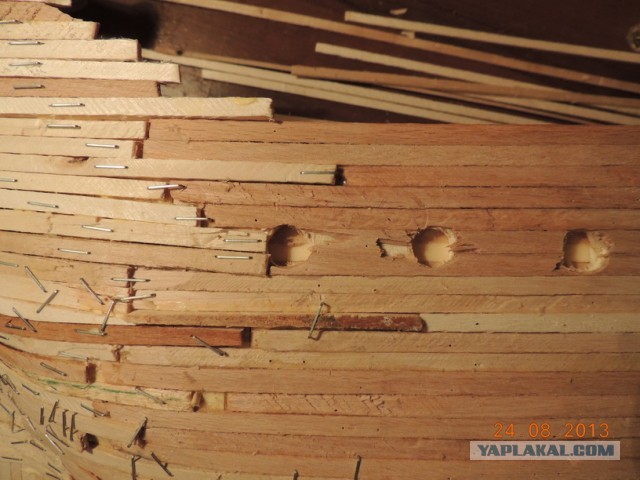

Рейки первичной обшивки крепились степлером. Оказалось практично. Скрепки потом удалил, отверстия исчезли.

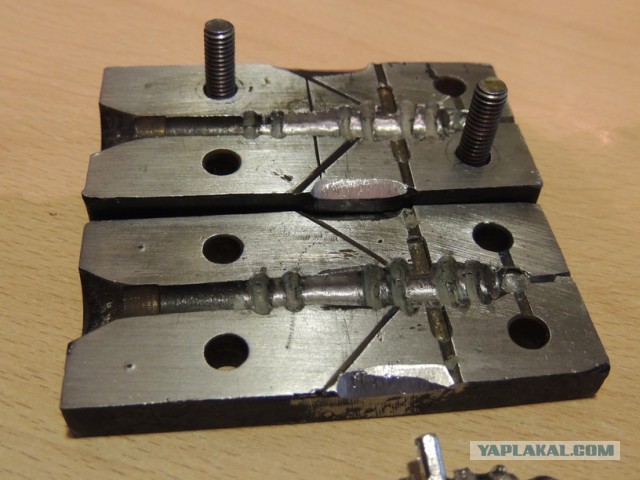

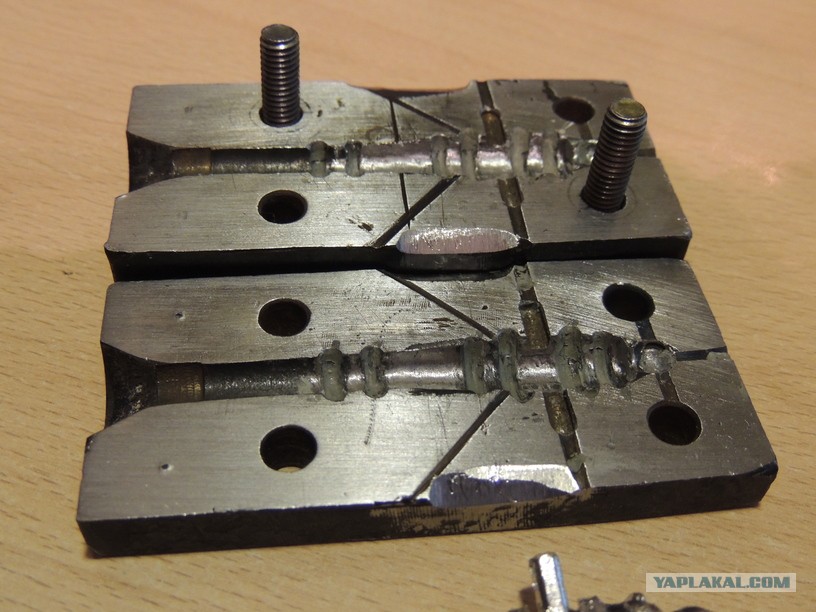

7. Форма для отливки пушек.

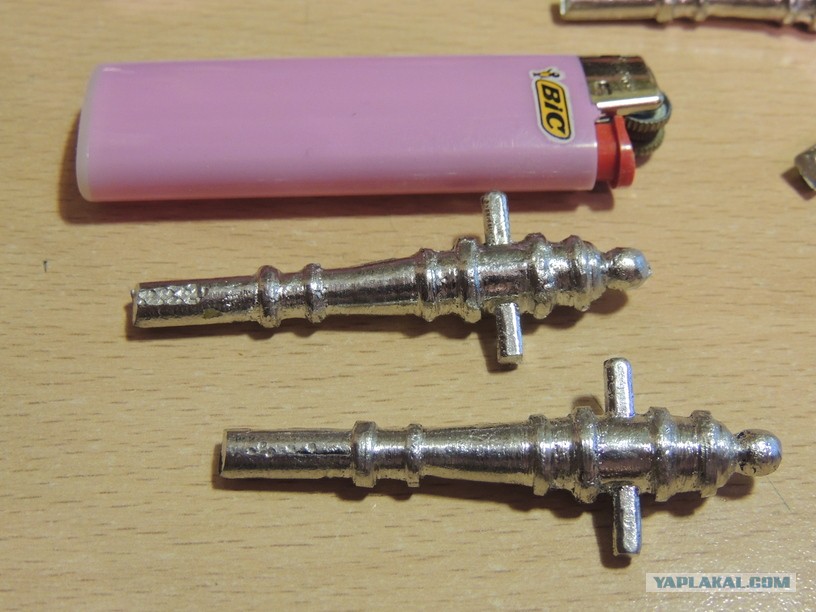

8. Отливки. К сожалению, оказались непропорционально большими.

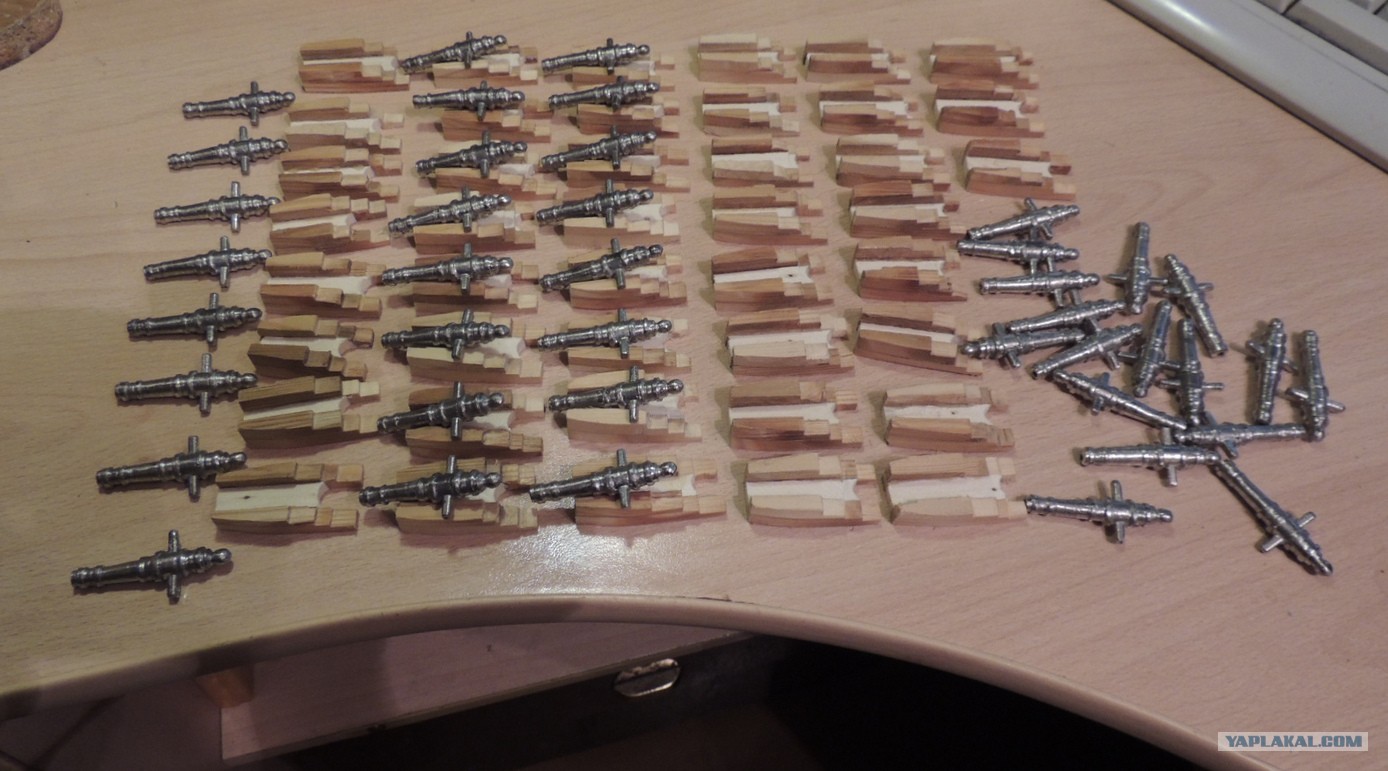

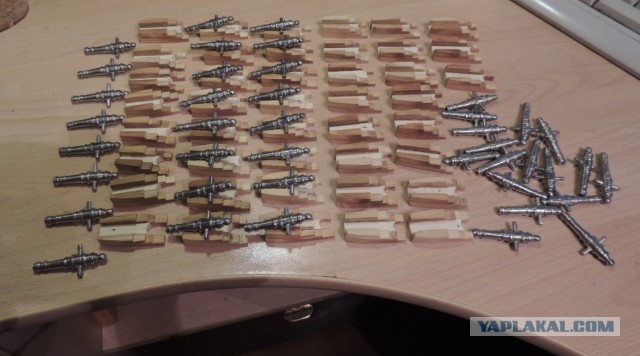

9. Сборка пушек.

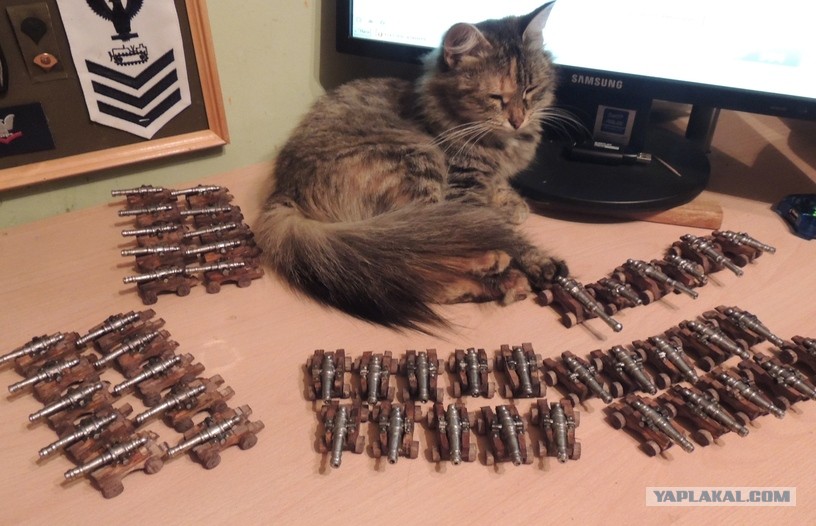

10. Готовые пушки

11. Омеднение пушек.

12.

13.

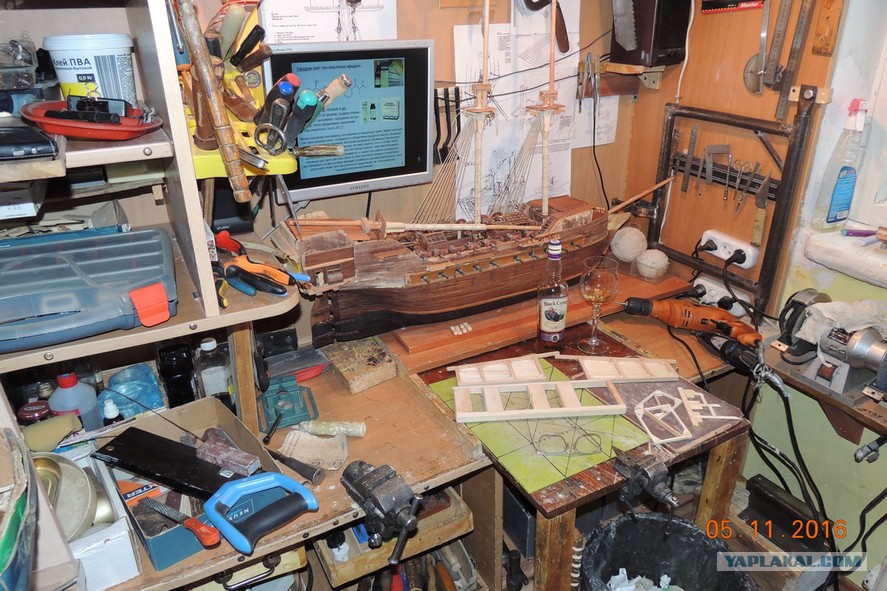

14. Рабочее место в спальне обычной хрущевки. Да, я ненормальный.

15.

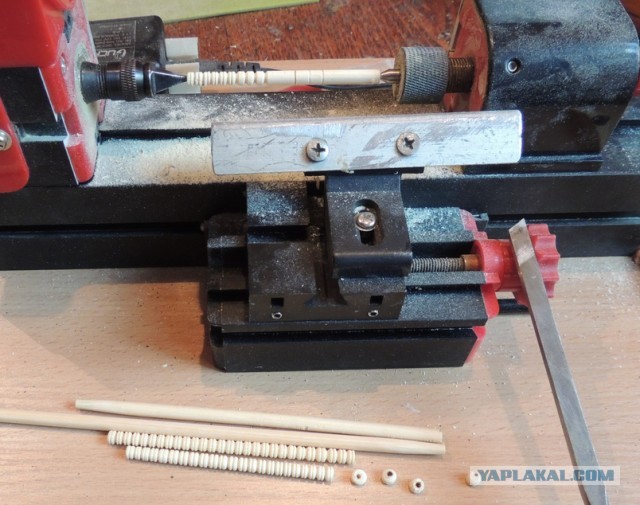

16. Китайская минитокарка оказалась весьма полезной.

17. Всякие мелкие детали

18. Шлюпки делались так.

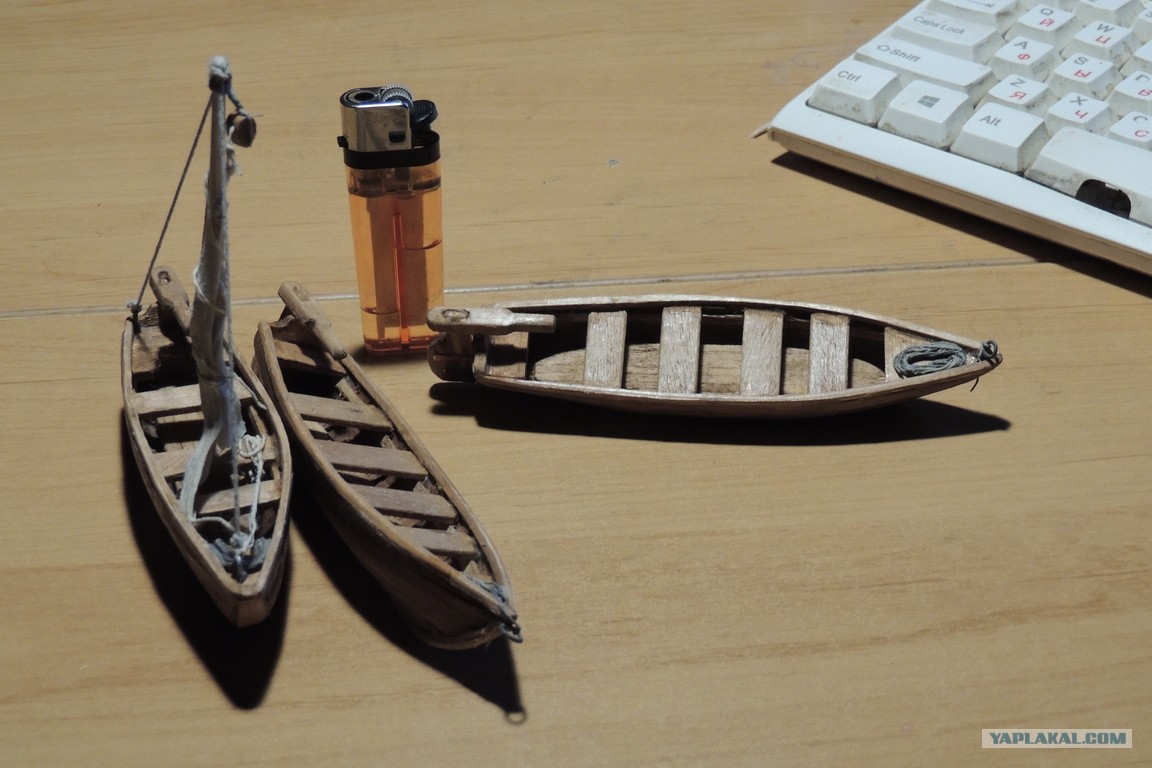

19. Готовые шлюпки. одна даже с мачтой.

20. Провел огни.

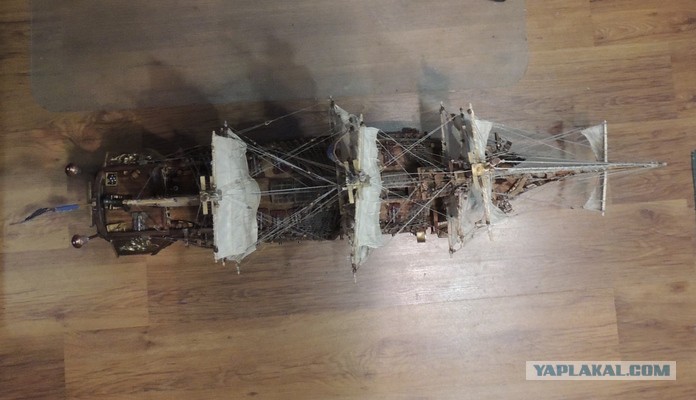

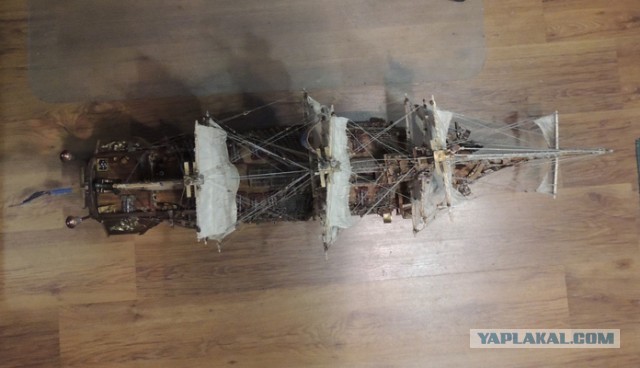

21.Вид сверху

22.

23.

24.

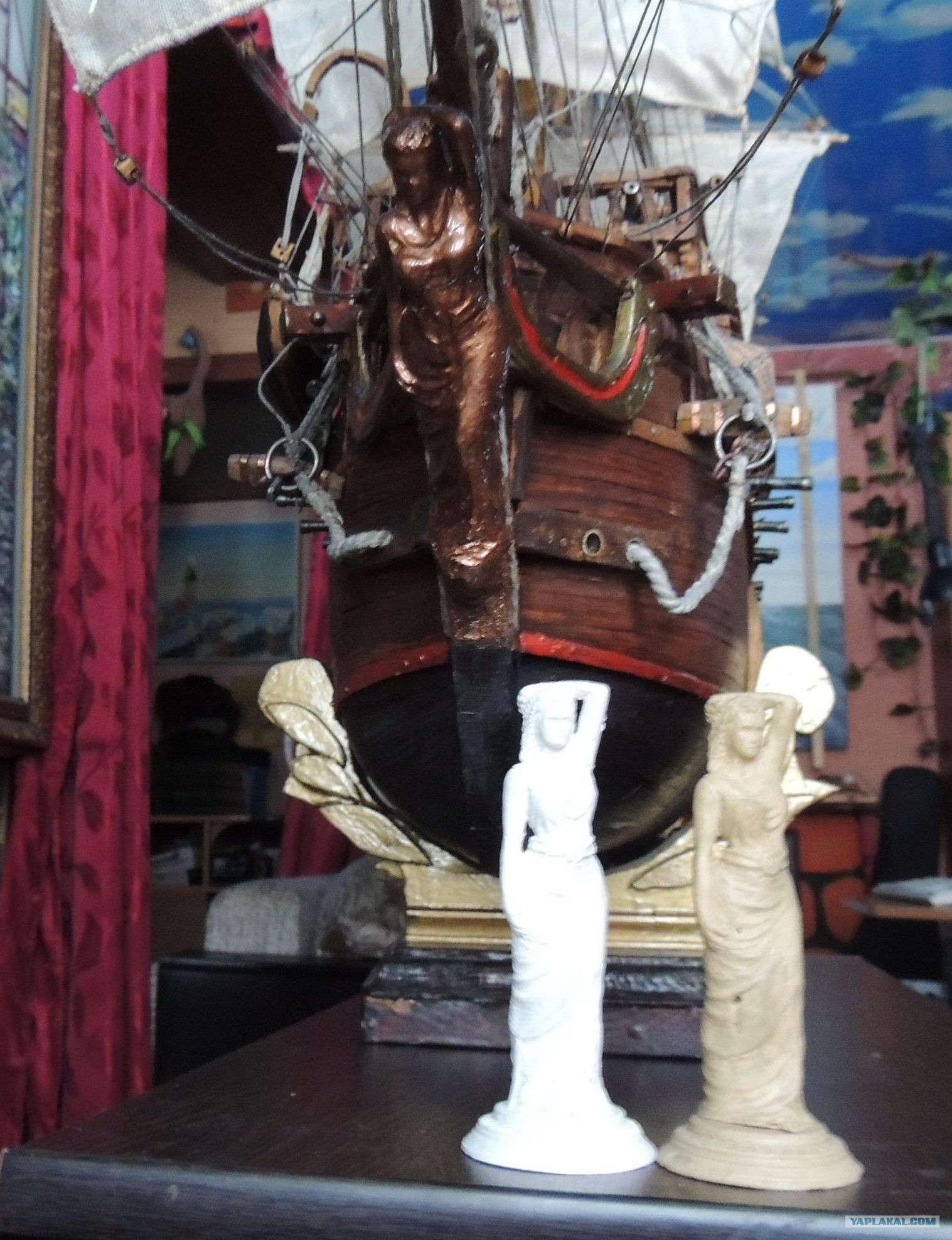

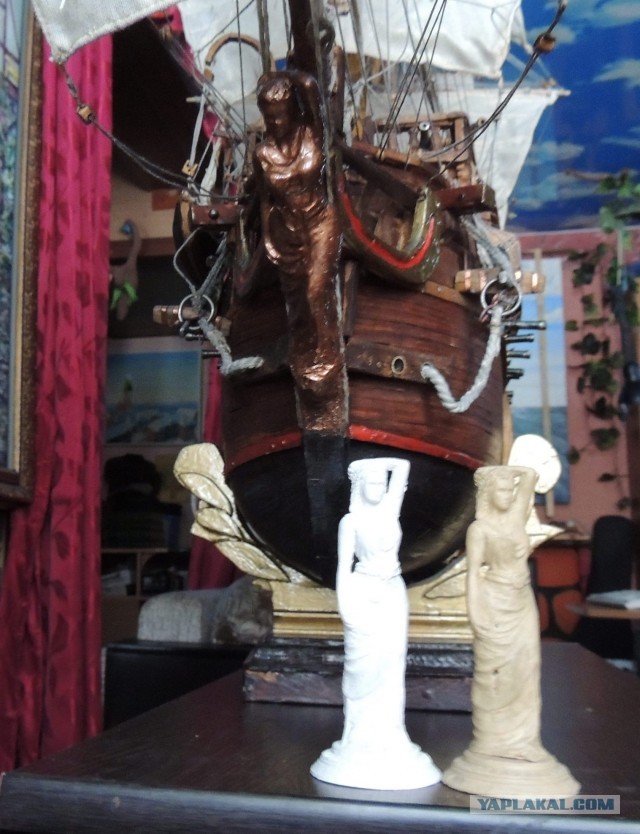

26. Носовая фигура сделана по своей модели.
