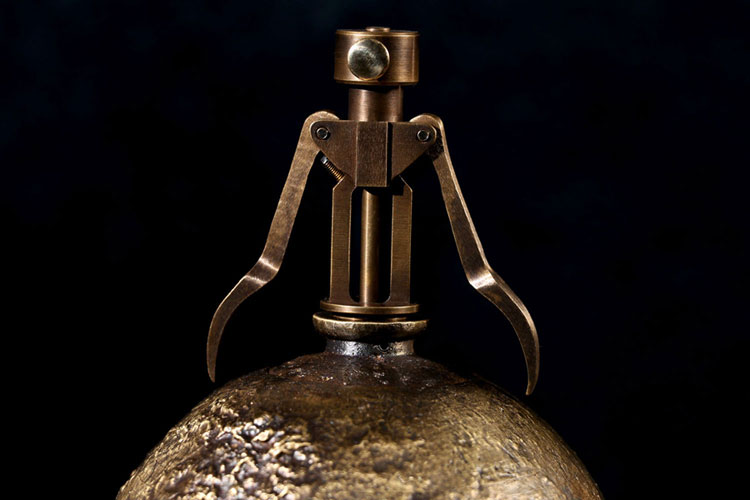

Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	734 Этой работой завершаю серию устройств «Галактика Кин-дза-дза!» 68 фотографий и видео.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Wallery	10.12.2021 - 19:23 [ показать ]

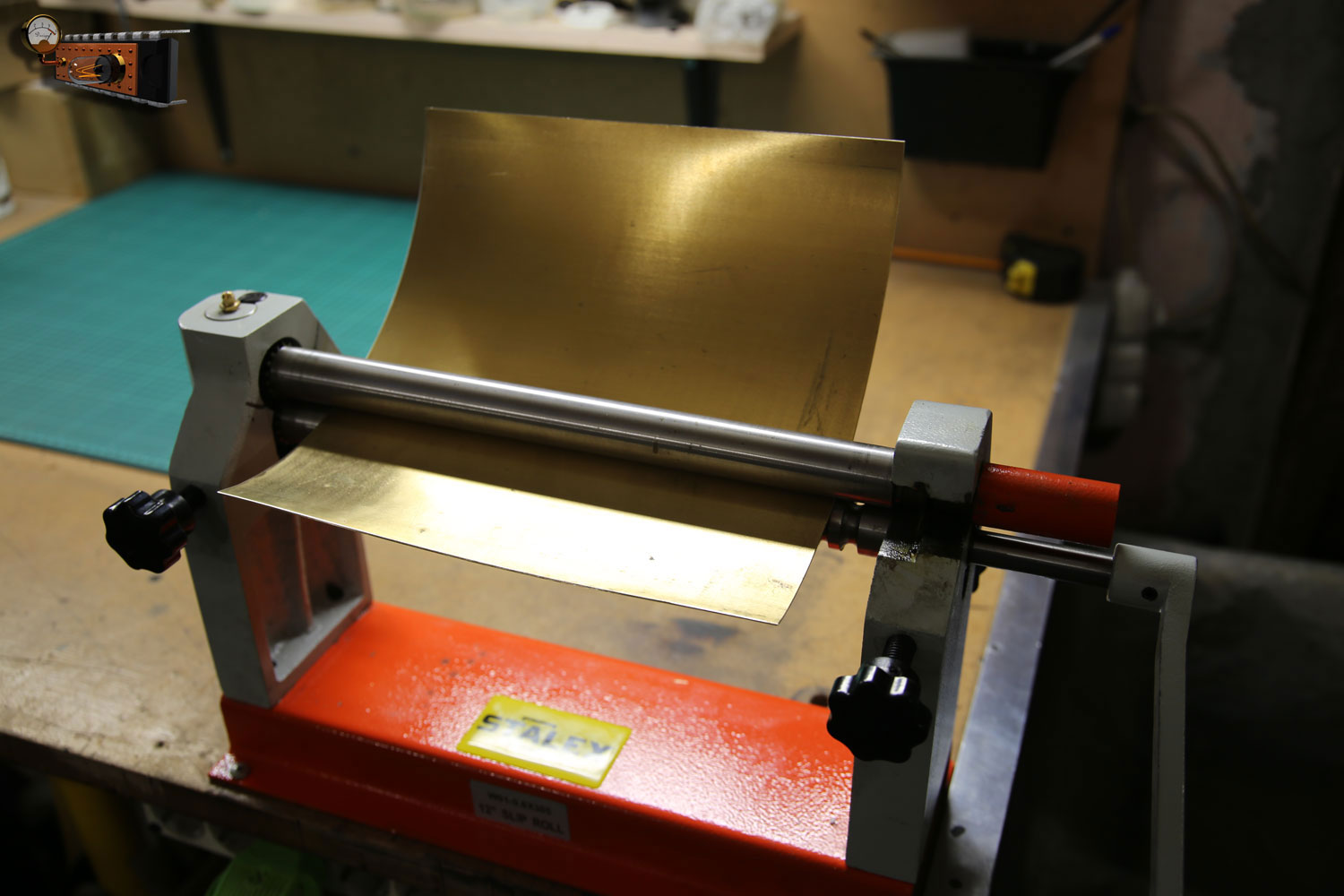

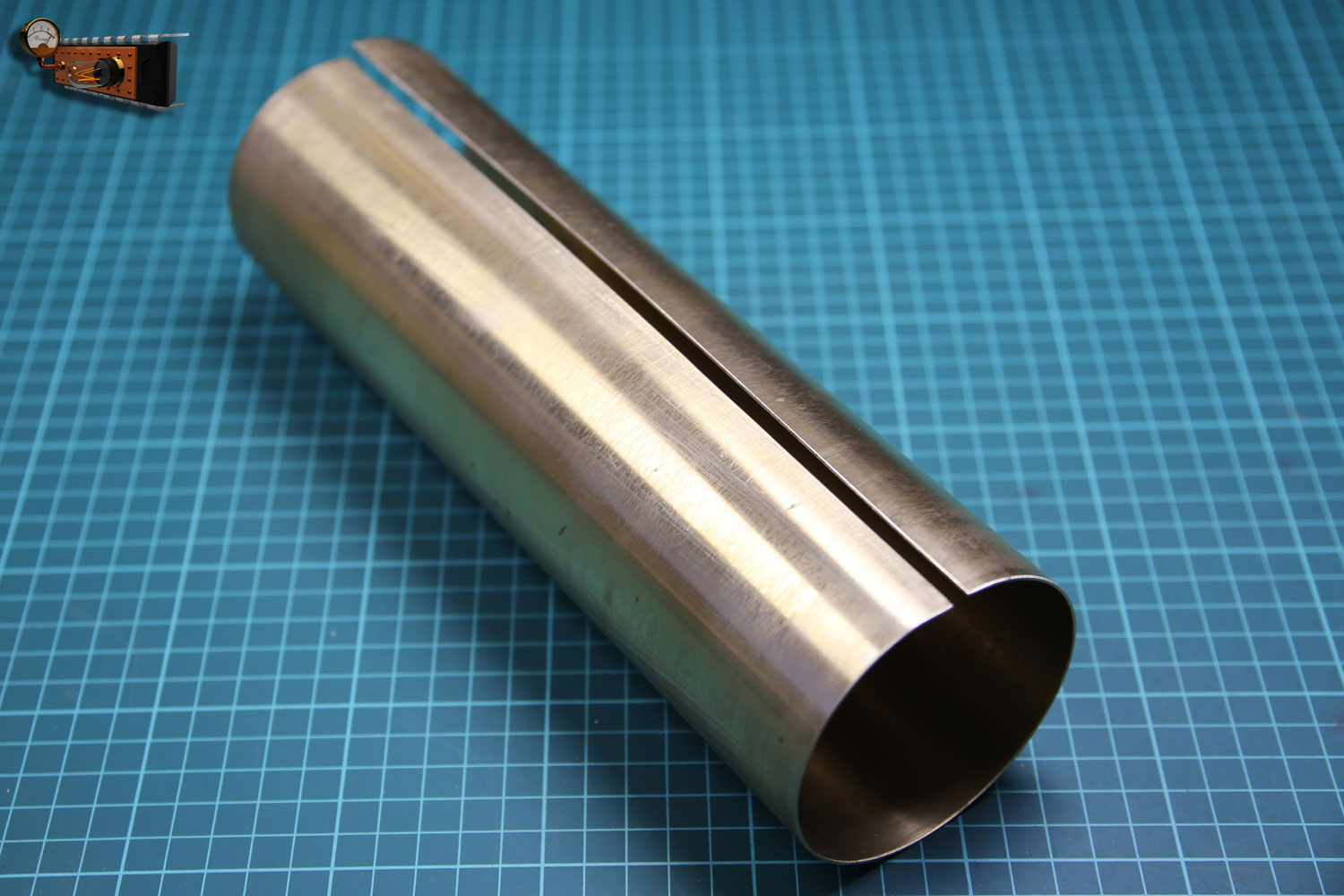

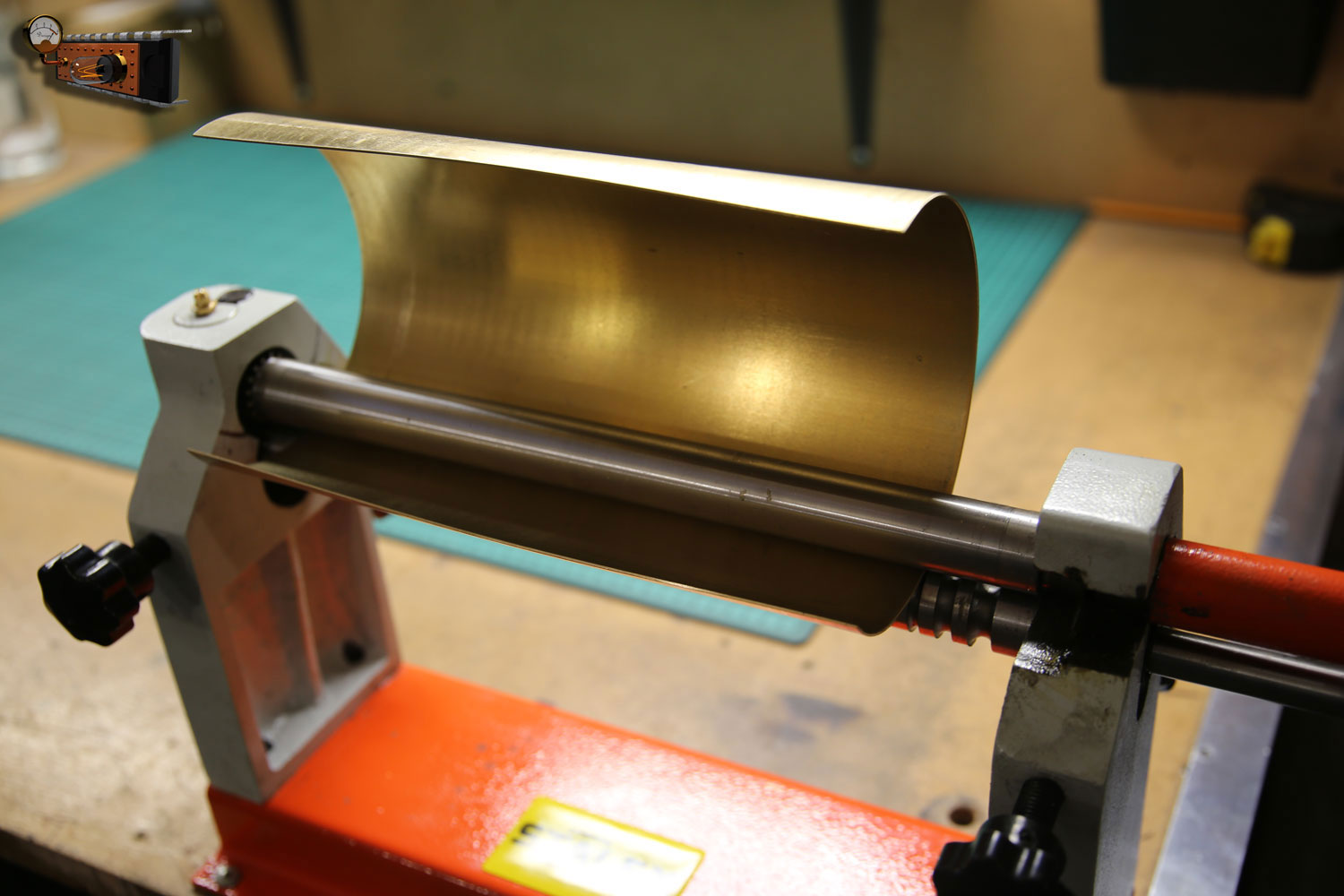

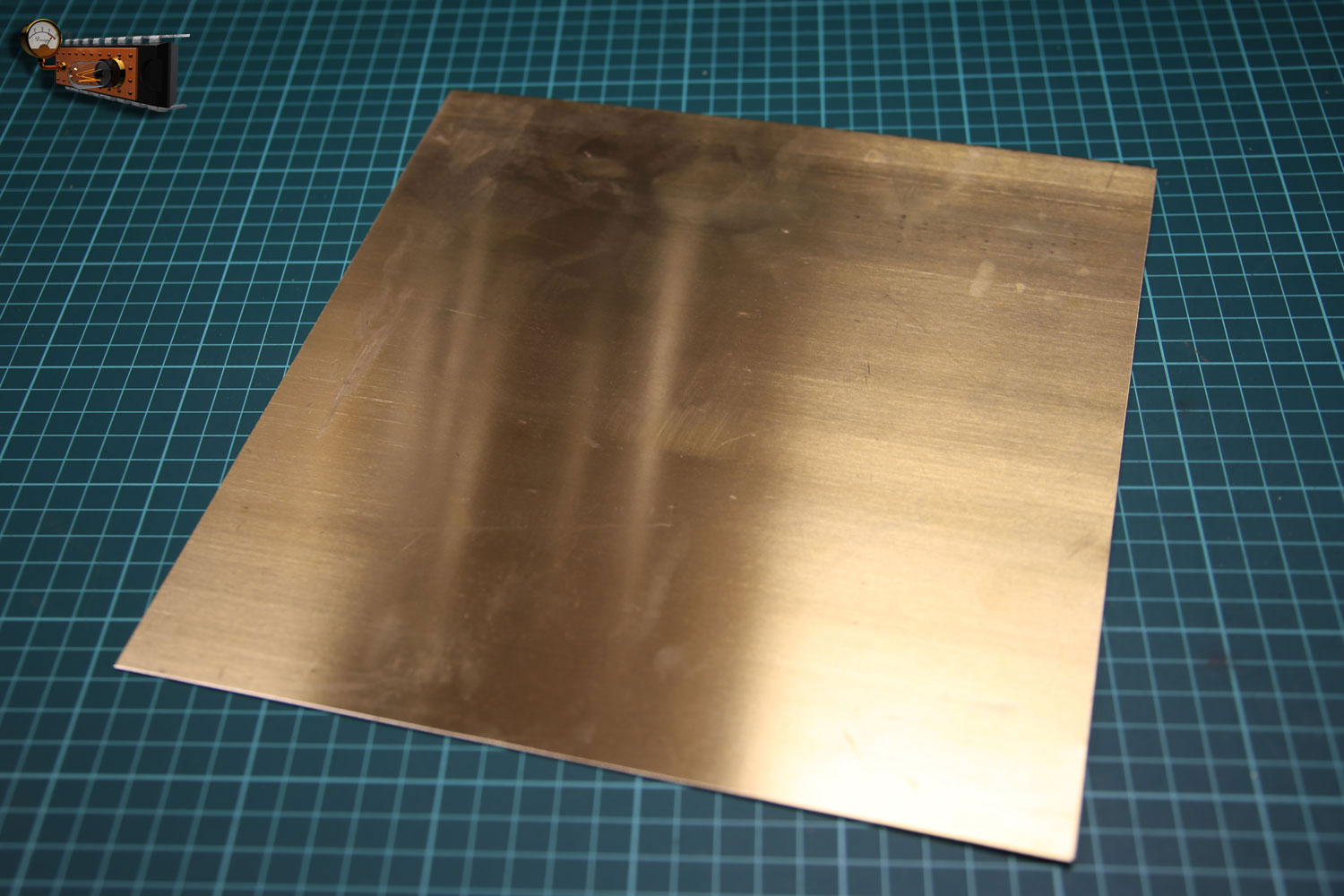

Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	Когда задумывал это устройство, то первым делом подумал куда заливать напитки? Сам пепелац эцилоппа довольно небольшой по размеру, будет напичкан механизмами и разместить внутри ёмкость не представляется возможным. В конце концов решил спрятать ёмкость в трубе, которую эцилопп срезал транклюкатором. Только она будет как бы не до конца срезана. Для изготовления этой детали беру лист латуни толщиной 1 мм и сгибаю его вальцами в трубу.
	[^]

Wallery	10.12.2021 - 19:23 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	02
	[^]

Wallery	10.12.2021 - 19:23 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	03
	[^]

Wallery	10.12.2021 - 19:23 [ показать ]

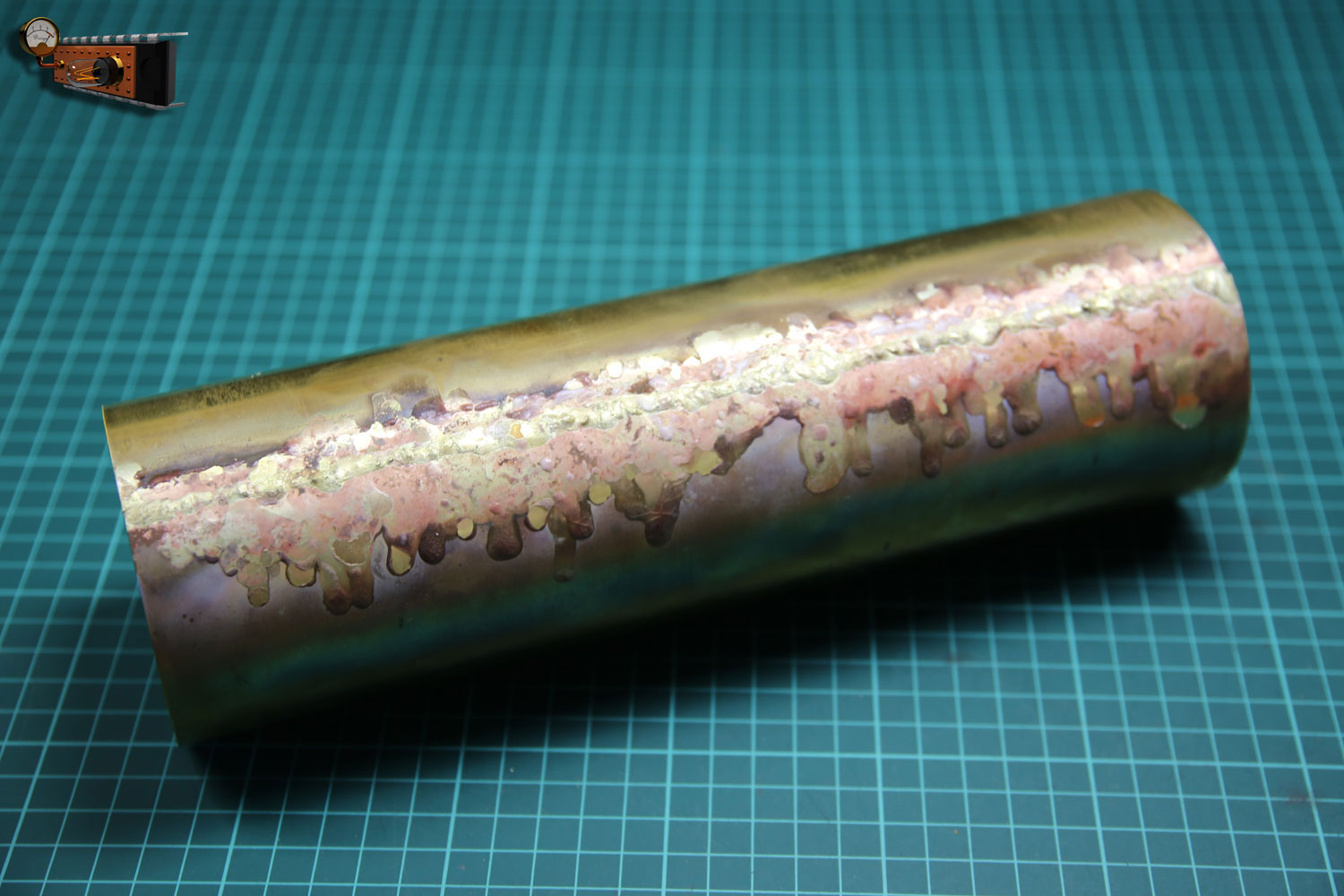

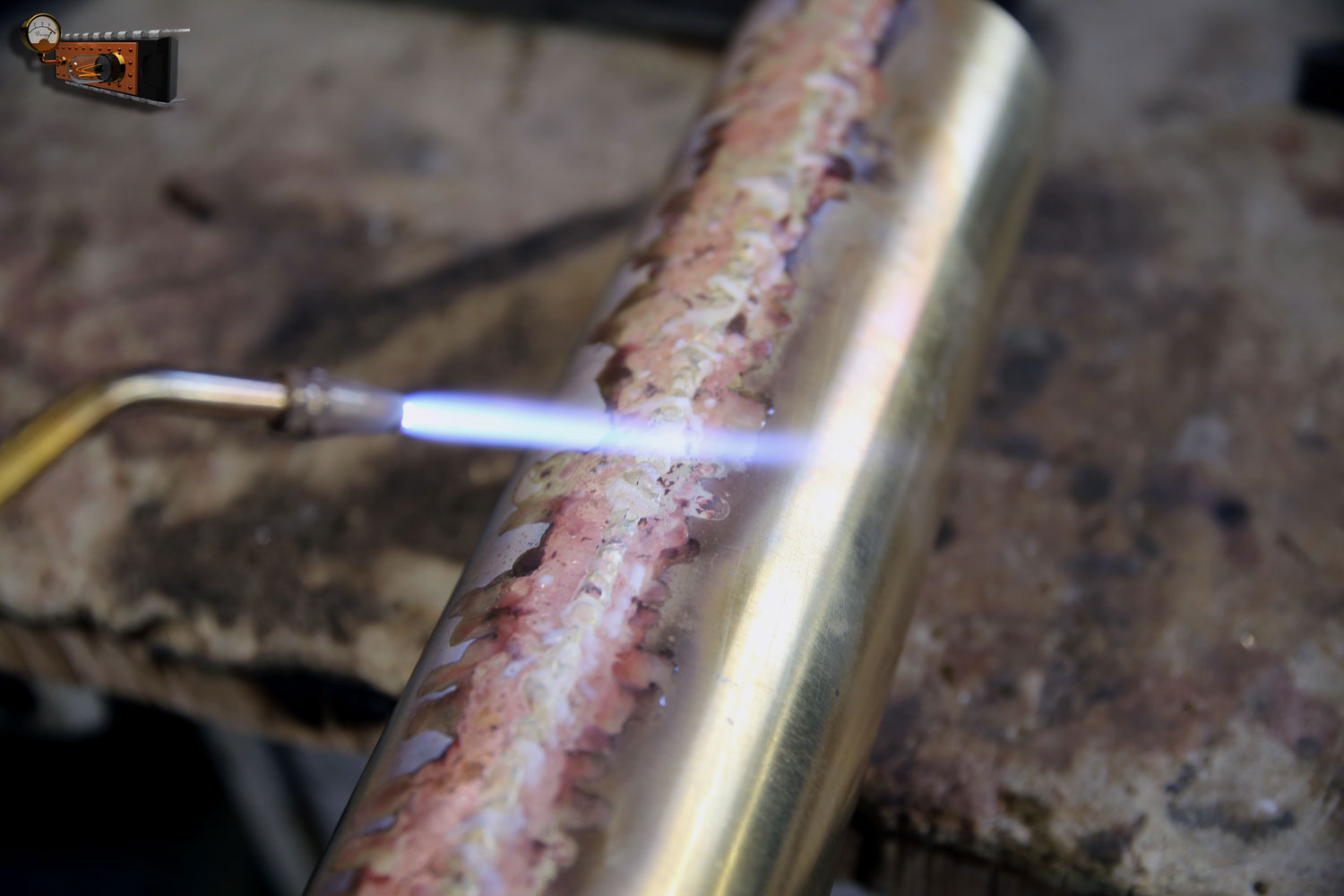

Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	Тут главное точно рассчитать размеры заготовки чтобы потом без проблем разместить внутри латунной трубы стеклянную колбу. После сгибания шов пропаиваю серебряным припоем.
	[^]

Wallery	10.12.2021 - 19:24 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	02
	[^]

Wallery	10.12.2021 - 19:24 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	03
	[^]

Wallery	10.12.2021 - 19:24 [ показать ]

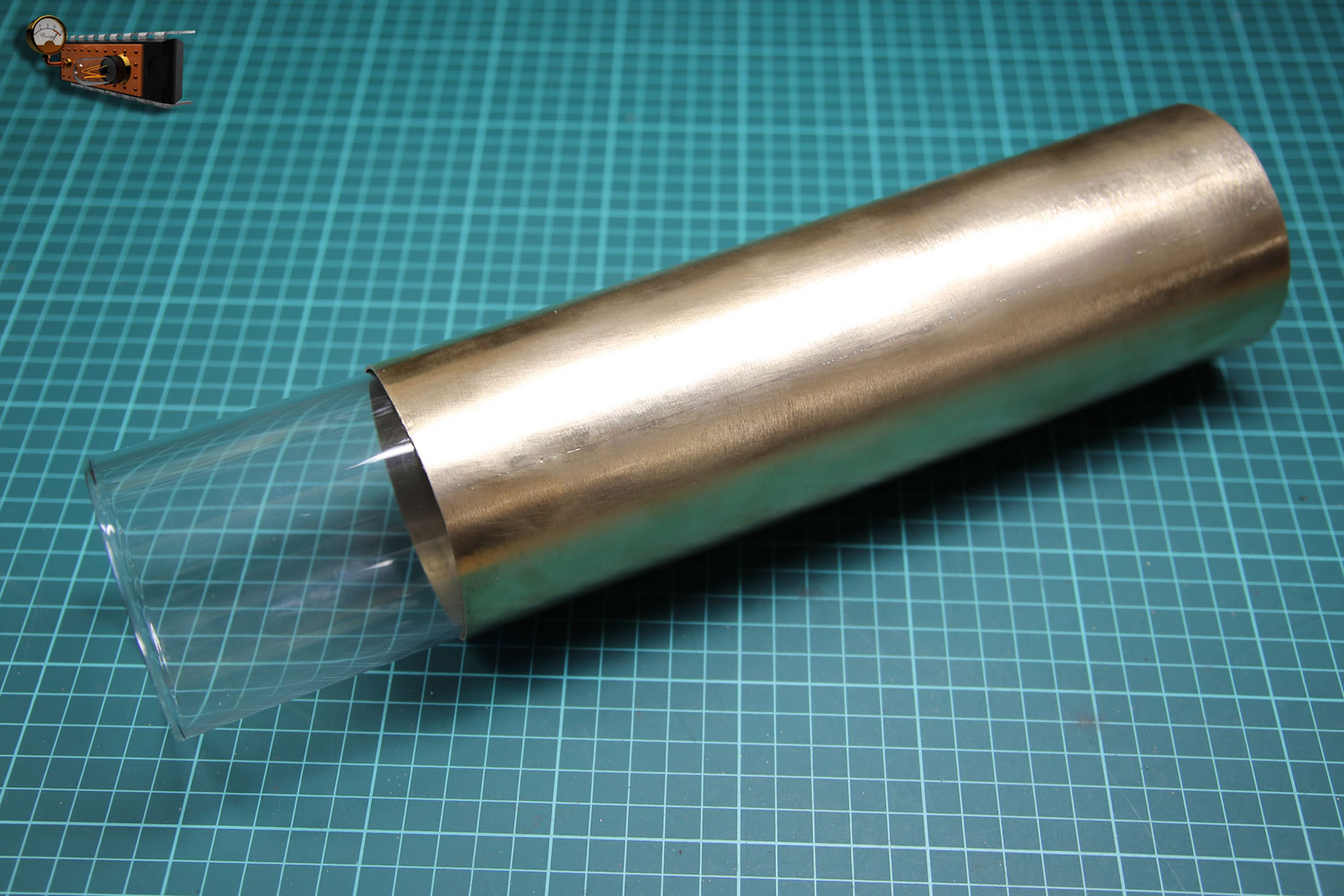

Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	После зачистки шва примеряю стеклянную колбу, в качестве колбы применил стеклянную вазу цилиндрической формы.
	[^]

Wallery	10.12.2021 - 19:24 [ показать ]

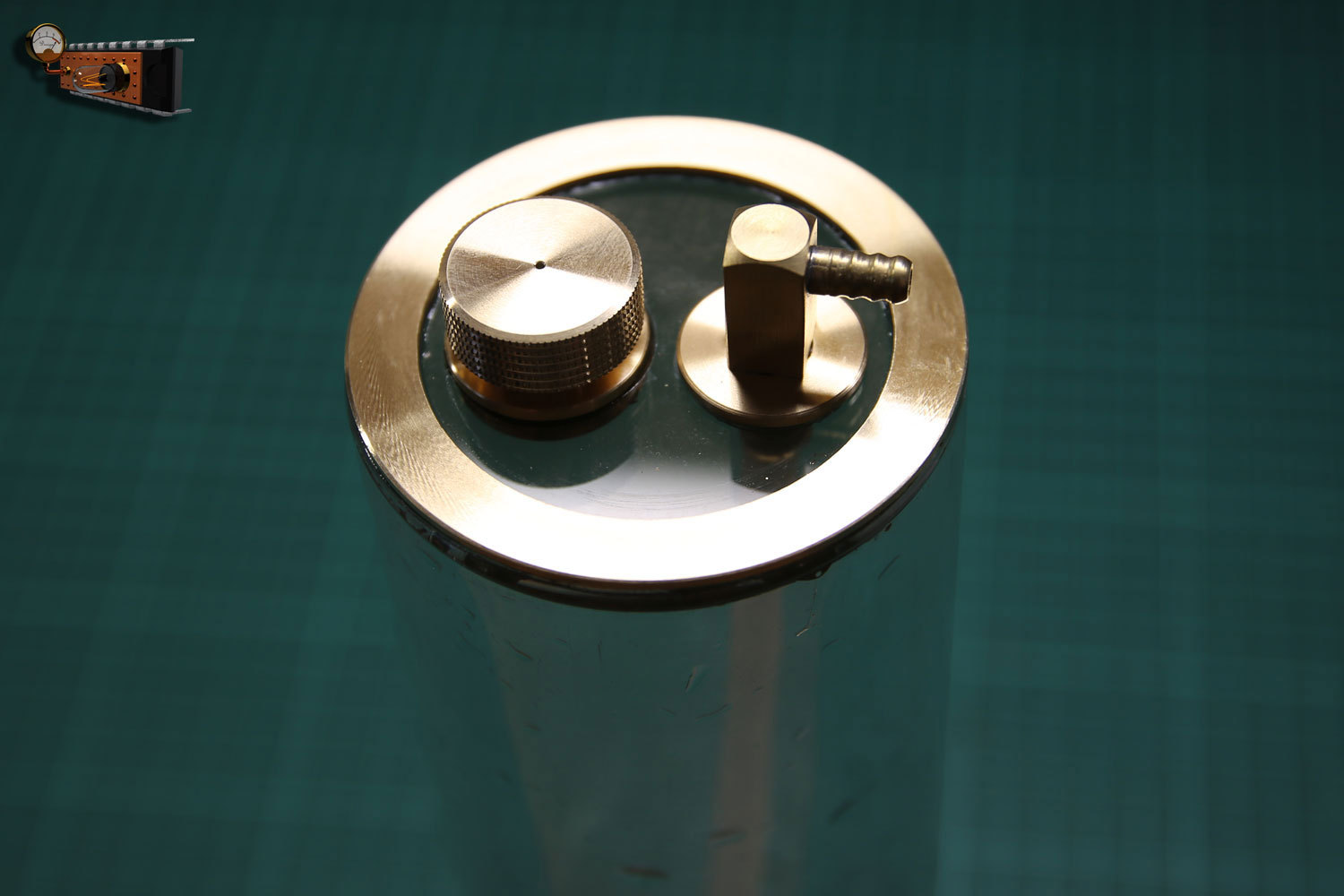

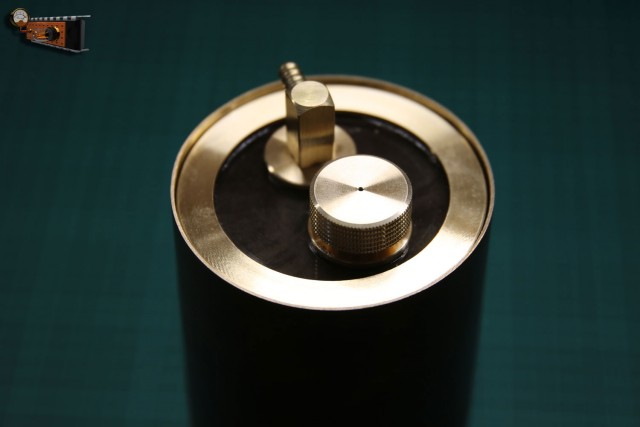

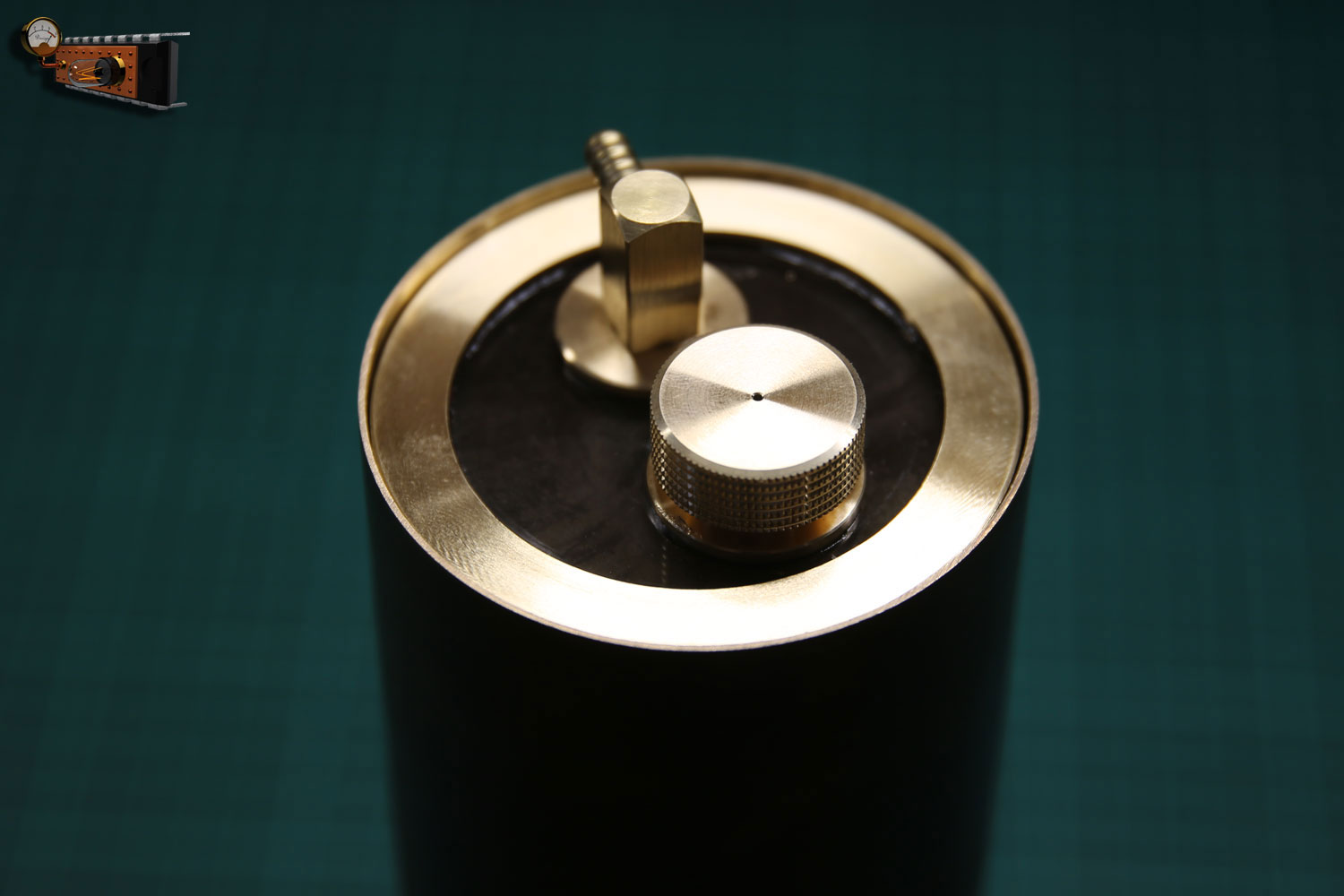

Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	В горловину колбы вклеивается диск из стекла с заправочной горловиной и раздаточным штуцером.
	[^]

Wallery	10.12.2021 - 19:24 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	К латунной трубе припаиваю основание, за которое она будет крепиться к корпусу. Сбоку прорезаю щель имитирующую разрез транклюкатором.
	[^]

Wallery	10.12.2021 - 19:25 [ показать ]

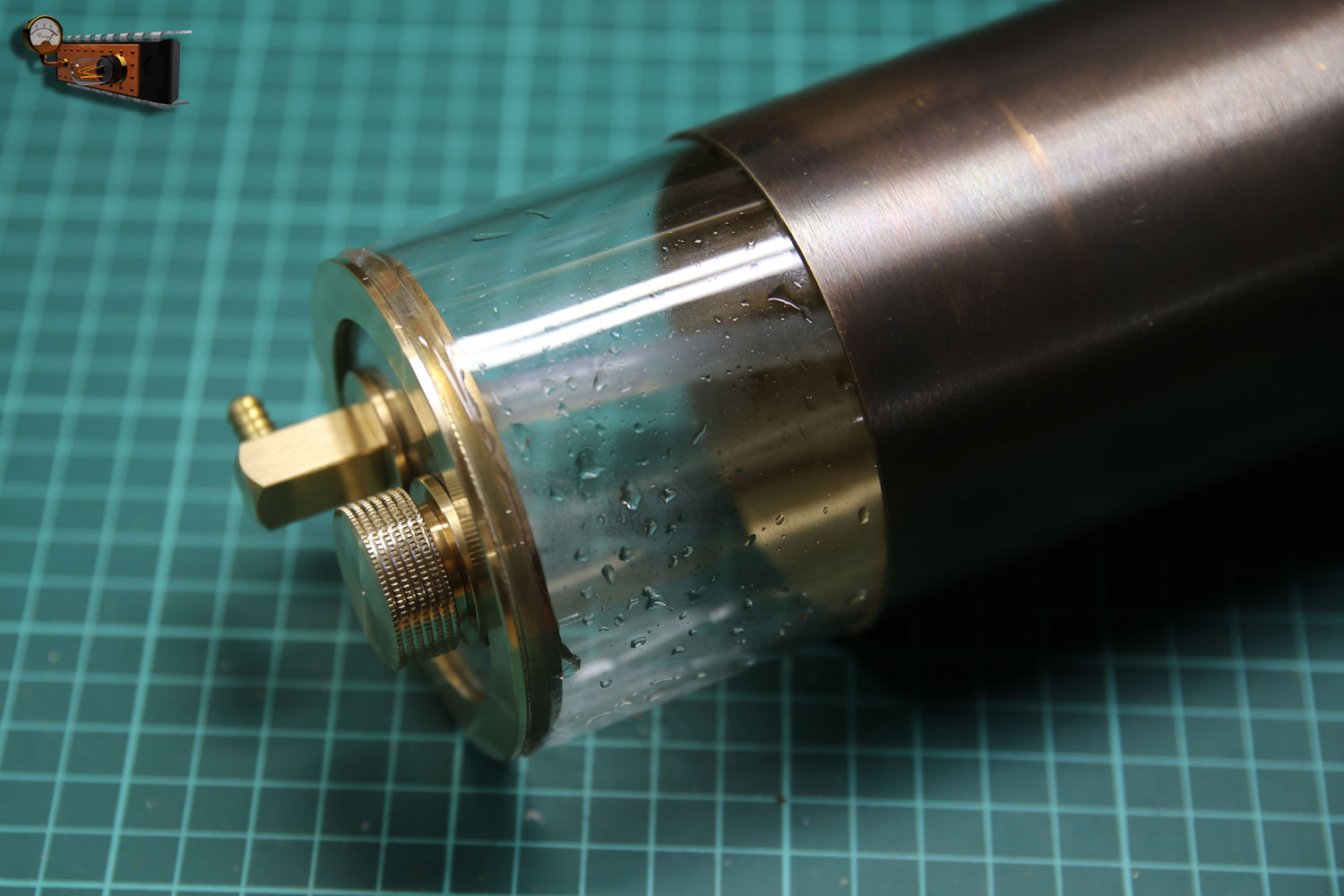

Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	Примеряю колбу к тубе, она входит внутрь с лёгким трением и не болтается.
	[^]

Wallery	10.12.2021 - 19:25 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	02
	[^]

Wallery	10.12.2021 - 19:25 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	03
	[^]

Wallery	10.12.2021 - 19:25 [ показать ]

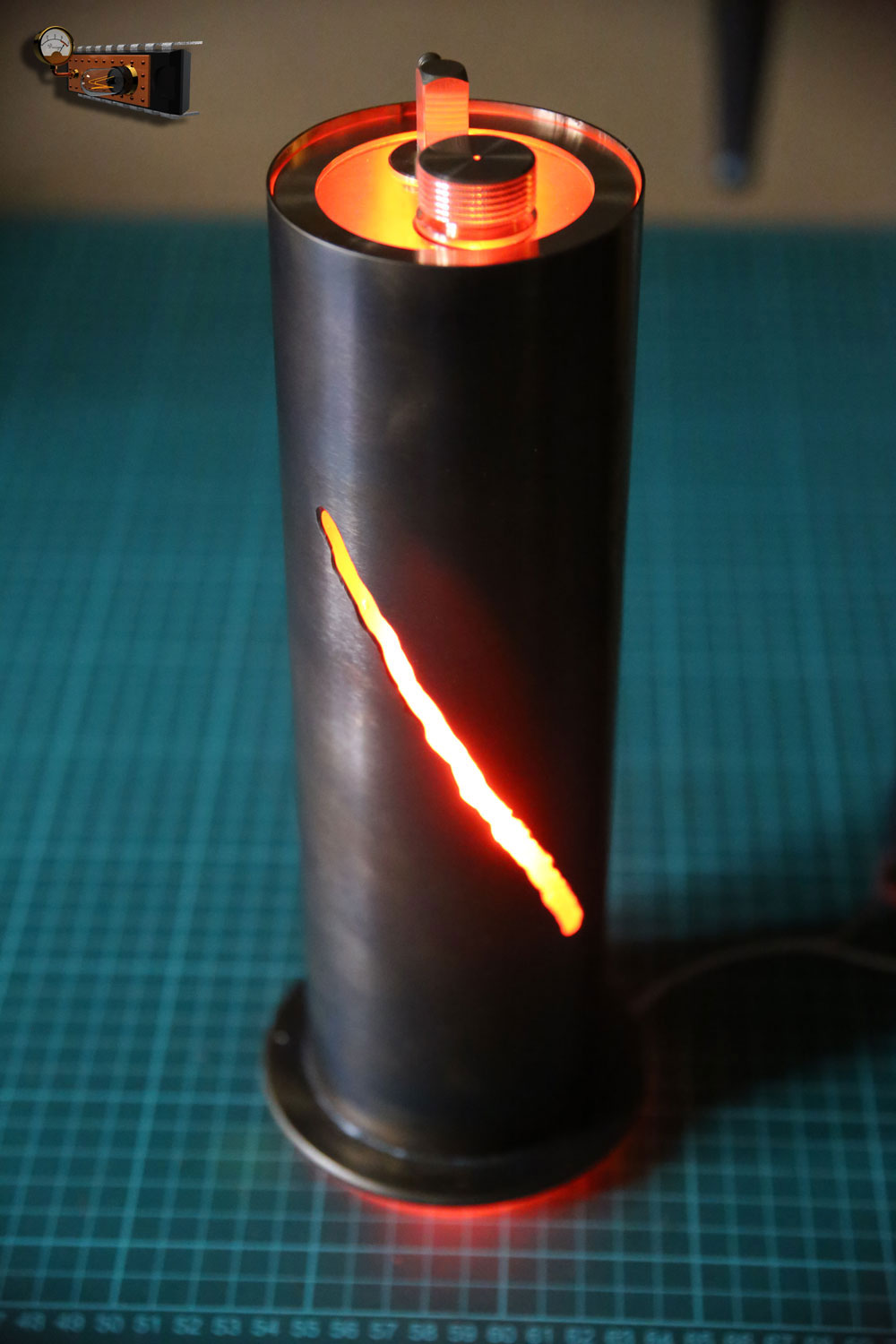

Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	Конструкция будет подсвечиваться снизу красным светом, что будет похоже на раскалённый металл, а через щель можно видеть уровень оставшегося напитка.
	[^]

Wallery	10.12.2021 - 19:26 [ показать ]

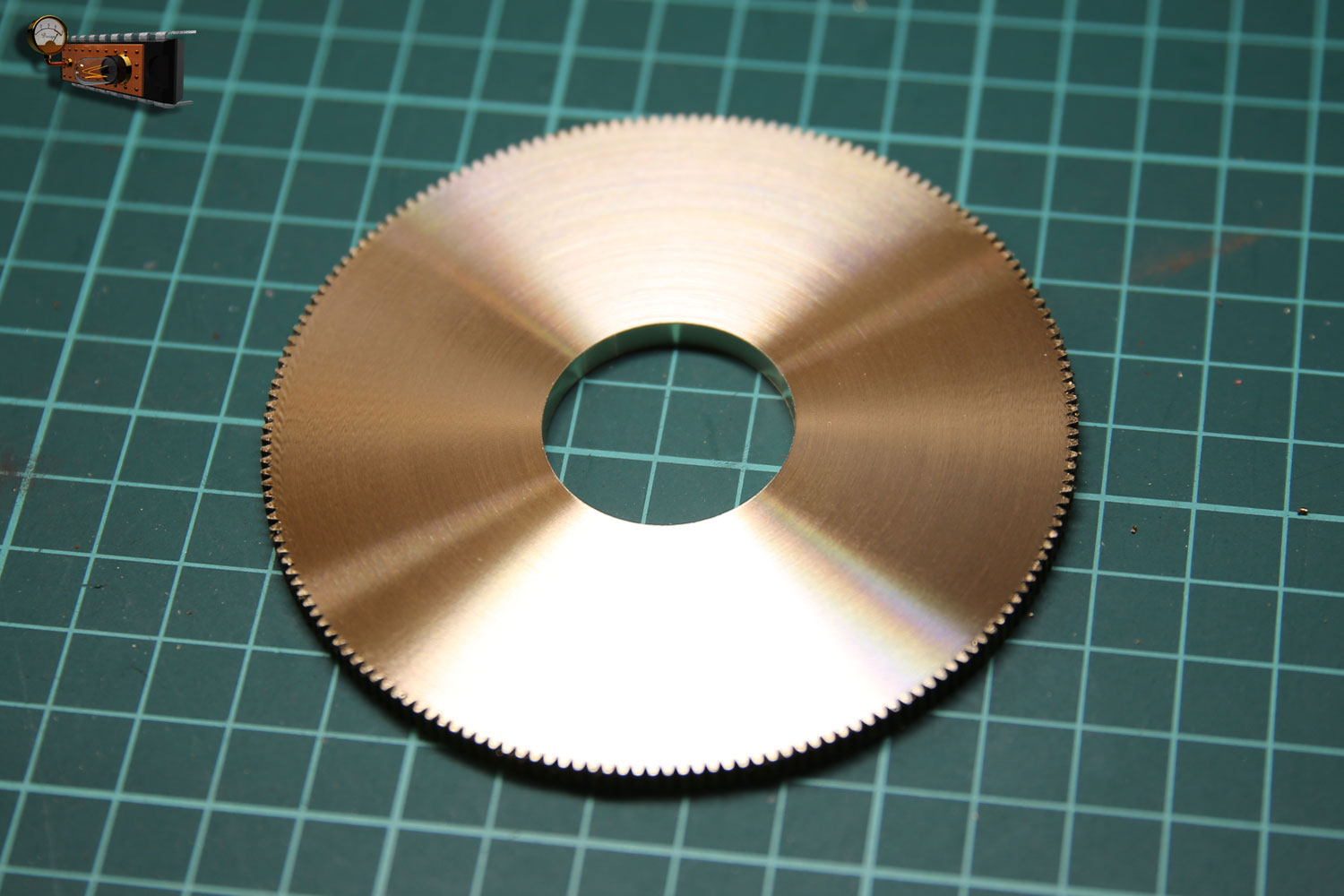

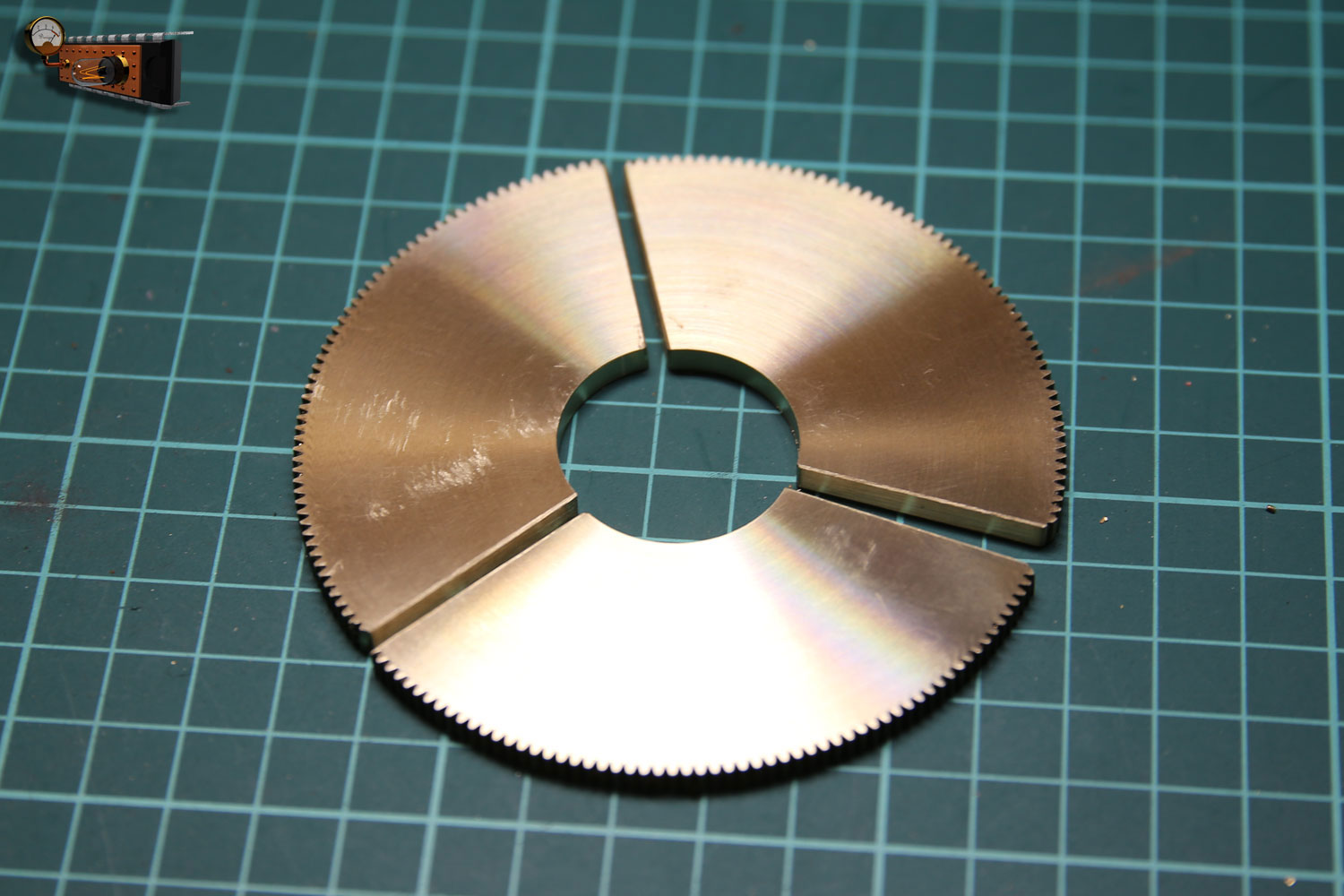

Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	Далее делаю механизм поворота пепелаца эцилоппа, сам корпус пепелаца собираюсь отлить из латуни, и он будет довольно массивным. У меня есть вот такая латунная шестерёнка, но тратить её целиком задушила жаба, ведь угол поворота пепелаца всего девяносто градусов. Поэтому я разрезал её на секторы по сто двадцать градусов, оставшиеся части мне ещё пригодятся для других устройств.
	[^]

Wallery	10.12.2021 - 19:26 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	02
	[^]

Wallery	10.12.2021 - 19:26 [ показать ]

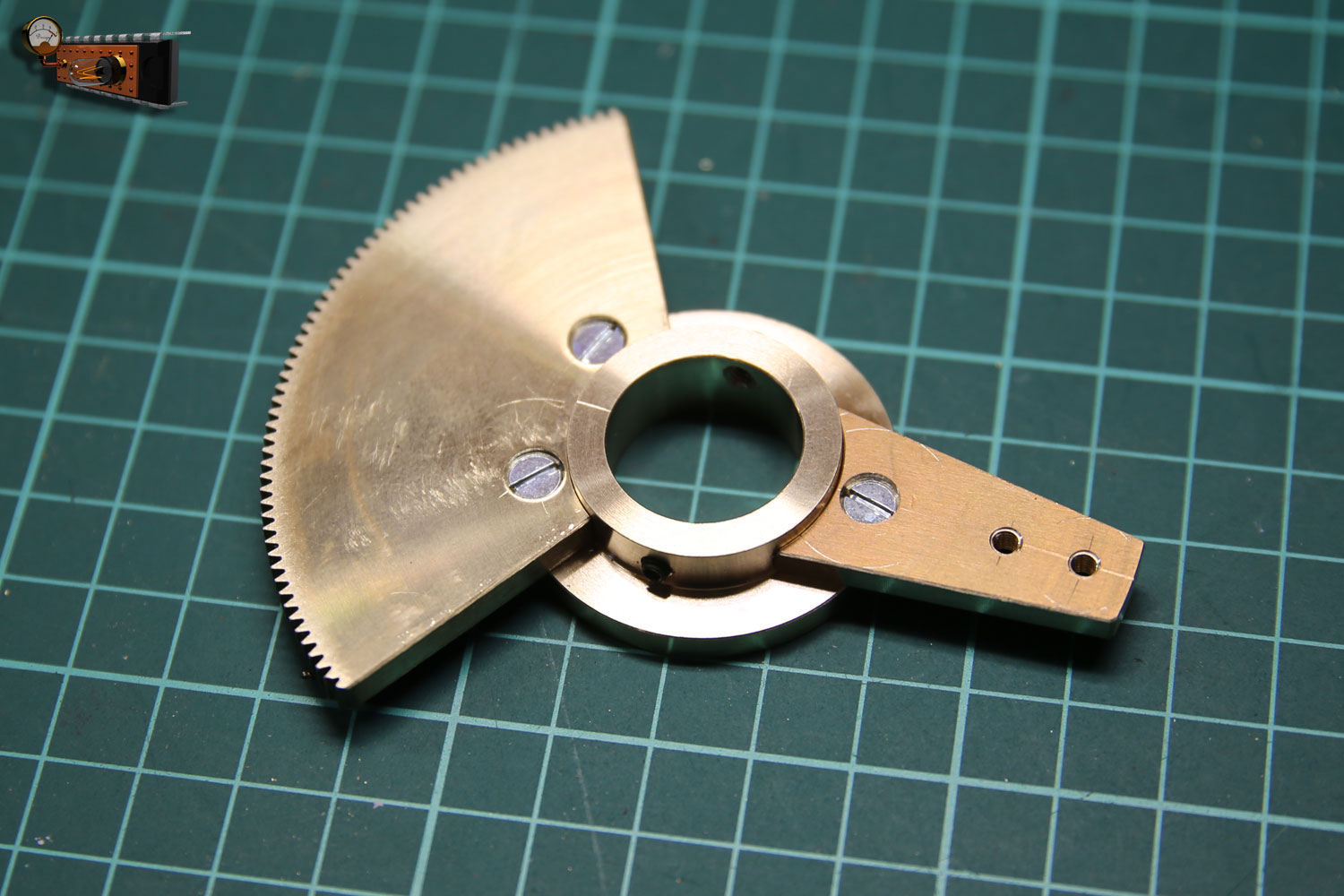

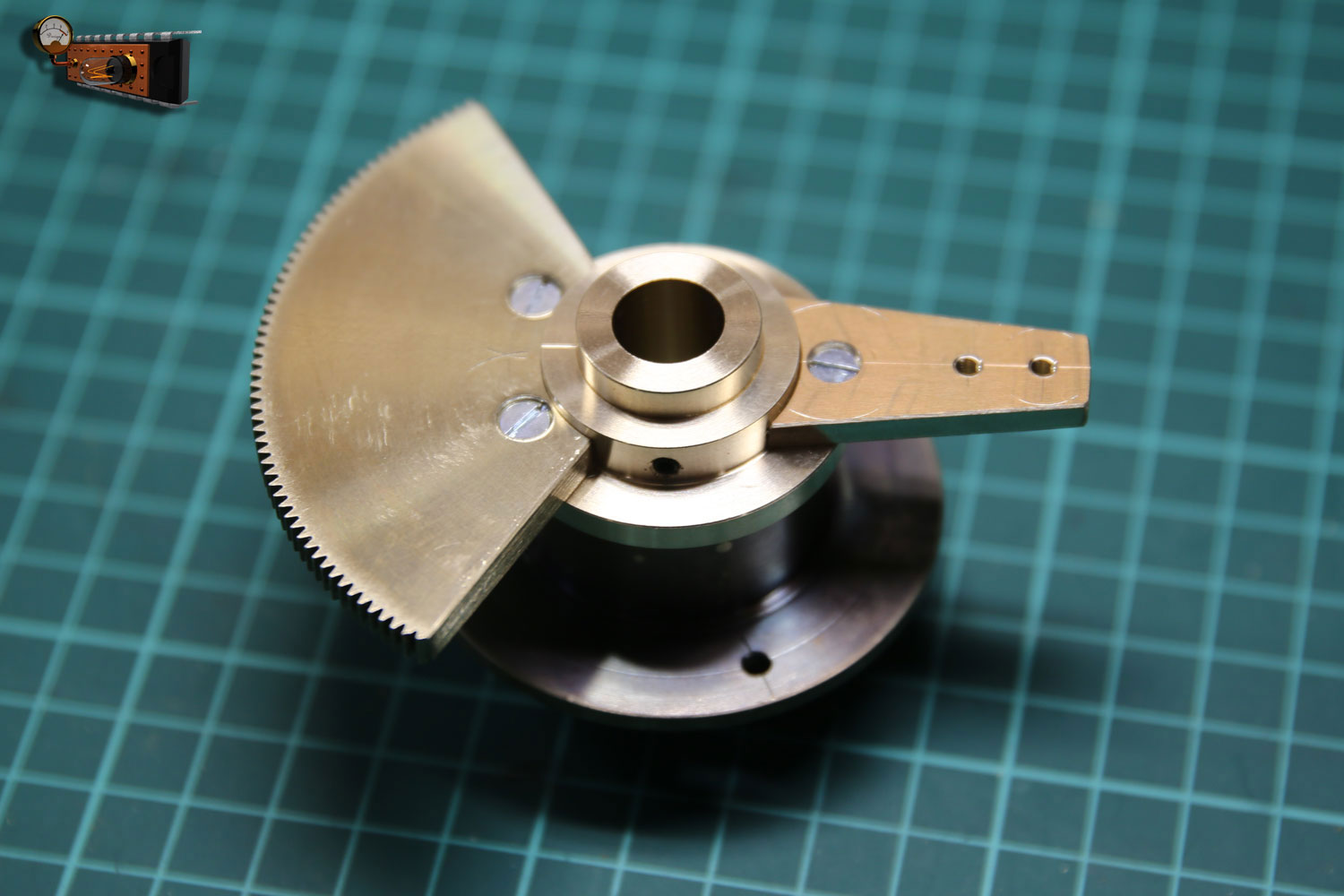

Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	Зубчатый сектор крепится винтами к втулке, а напротив него устанавливаю стрелку для источника света для позиционирования пепелаца.
	[^]

Wallery	10.12.2021 - 19:26 [ показать ]

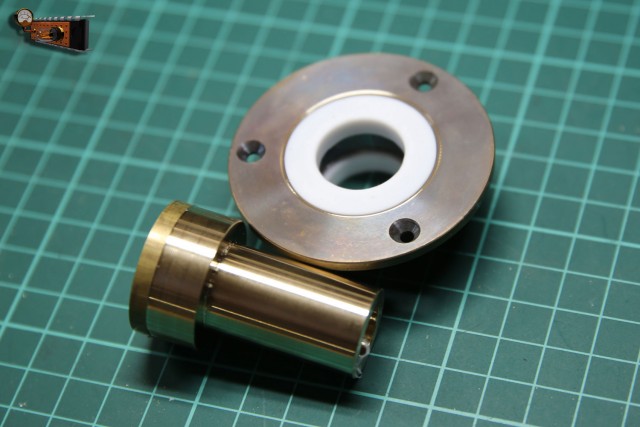

Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	Вращаться пепелац будет во фторопластовых втулках.
	[^]

Wallery	10.12.2021 - 19:26 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	02
	[^]

Wallery	10.12.2021 - 19:27 [ показать ]

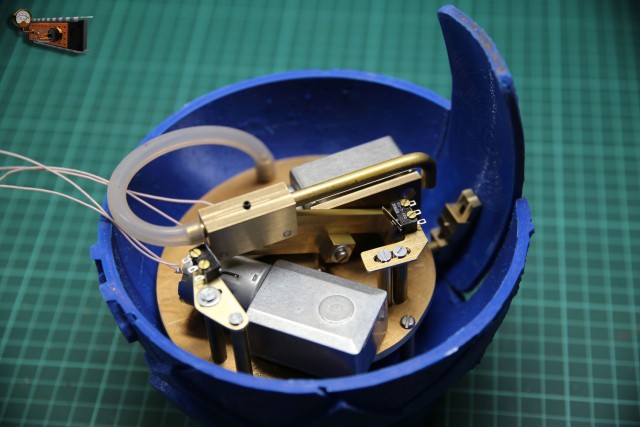

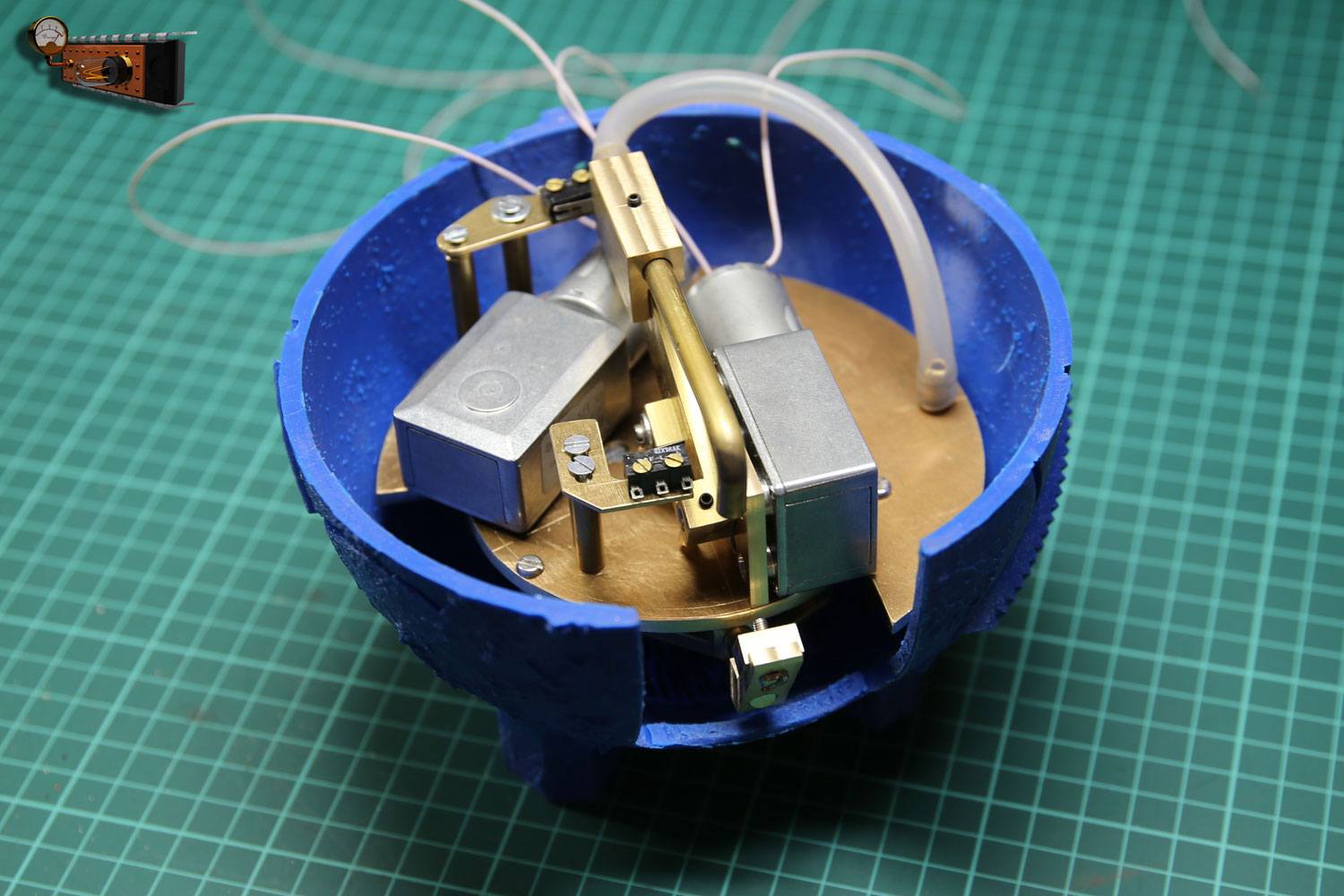

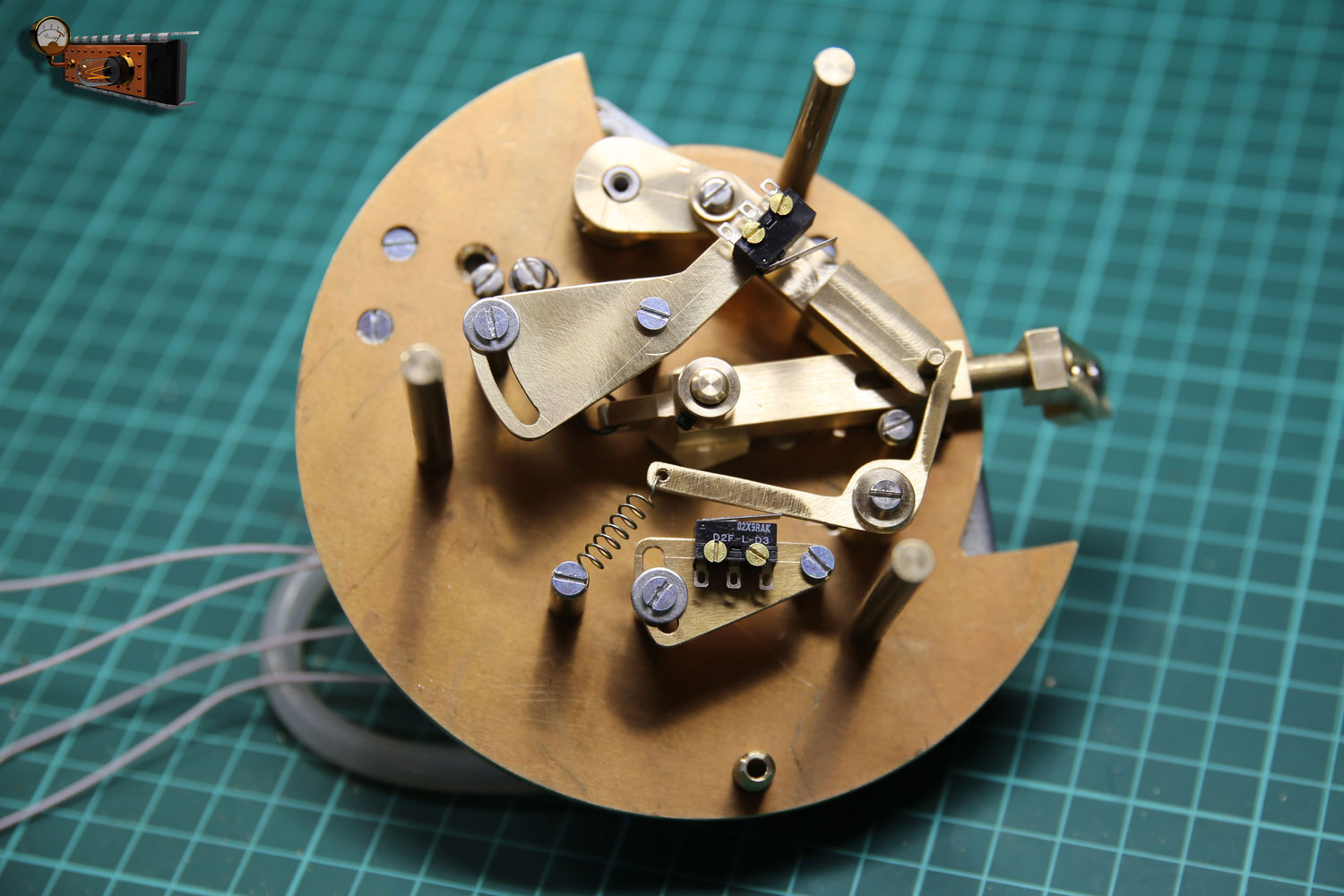

Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	Сделал механизм для открывания двери и выдвижения крана. Некоторая сложность механизма обусловлена тем, что в фильме у этого пепелаца дверь сначала уходит внутрь, а потом откатывается в сторону. Мне хотелось сохранить эту фишку.
	[^]

Wallery	10.12.2021 - 19:27 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	Вся механика сначала примеряется и настраивается на пластмассовой модели будущего корпуса, которая отпечатана на 3D-принтере.
	[^]

Wallery	10.12.2021 - 19:27 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	02
	[^]

Wallery	10.12.2021 - 19:27 [ показать ]

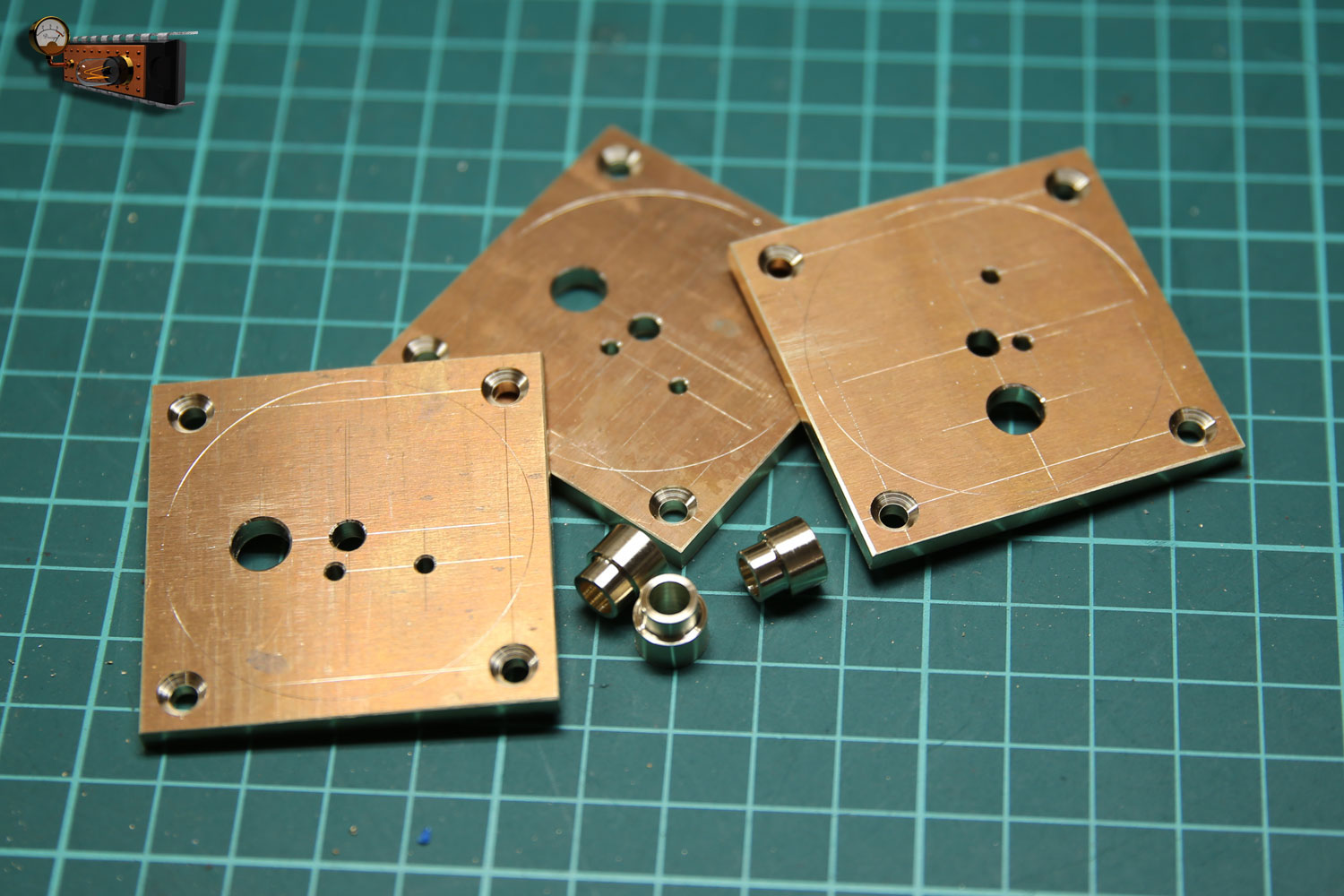

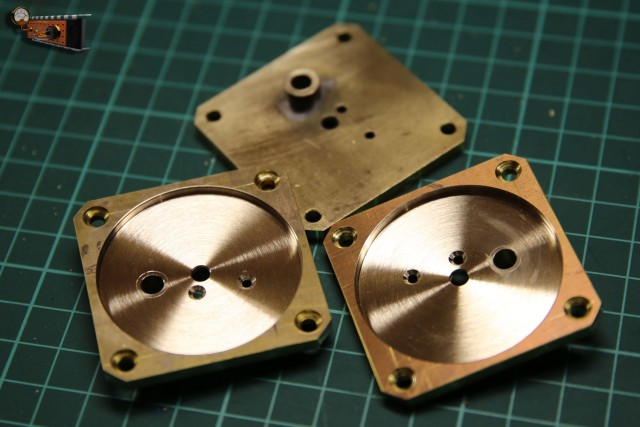

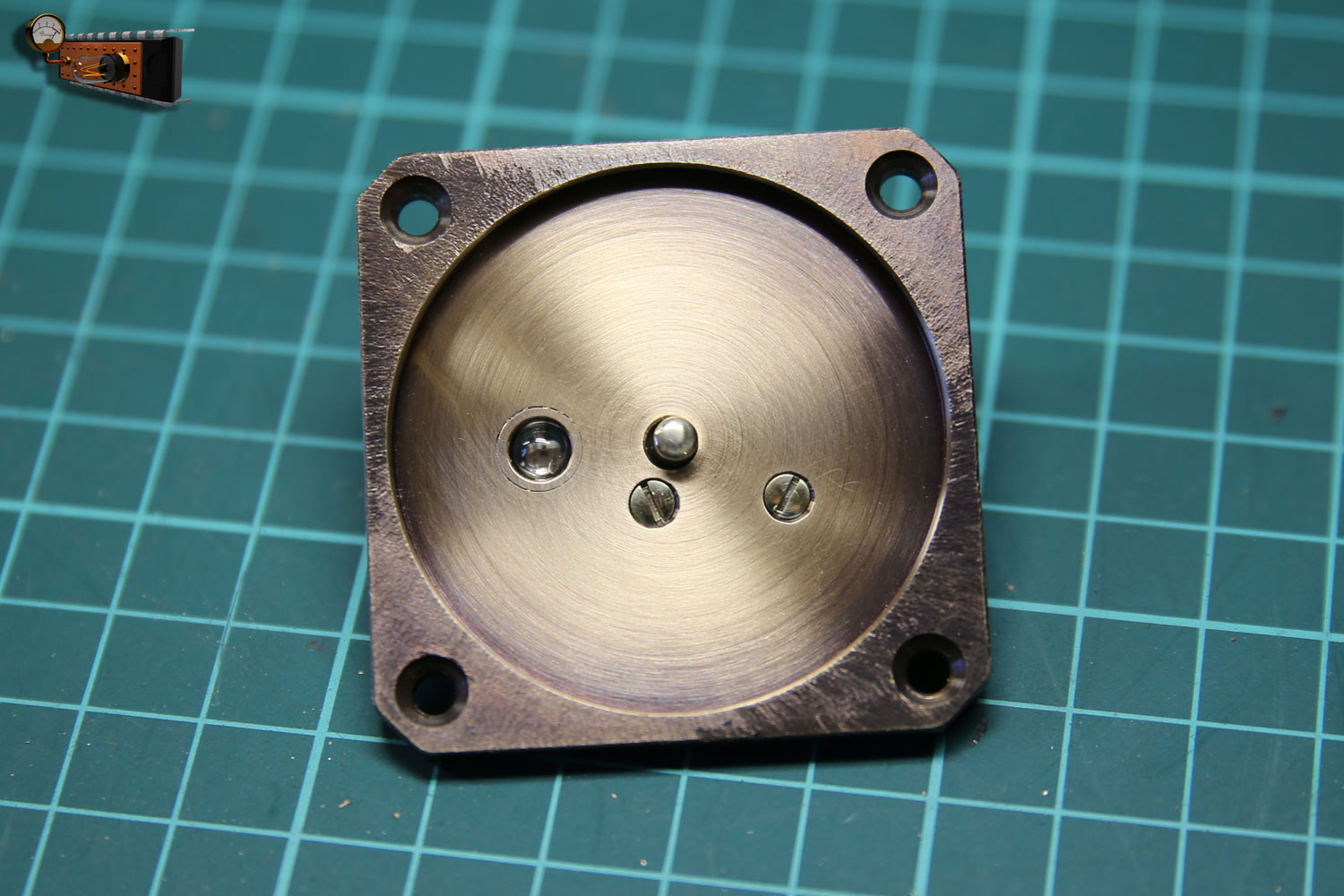

Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	Подставки для стопок сделаны из толстой листовой латуни, в них встроен датчик наличия стопки и светодиод подсветки.
	[^]

Wallery	10.12.2021 - 19:27 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	02
	[^]

Wallery	10.12.2021 - 19:28 [ показать ]
Статус: Online Самодельщик Регистрация: 3.09.14 Сообщений: 2059	03
	[^]
