Статус: Offline Хохмач Регистрация: 8.04.14 Сообщений: 724	145 Привет, коллеги, ЯП-овцы. Сегодня в рубрике сам себе мастер, с синдромом светодиодов головного мозга, будем городить новогоднюю гирлянду "Снежинки". Делать будем из светодиодной ленты на "умных" RGB-светодиодах ws2812. Прелесть данных светодиодов в том, что они имеют цифровой вход и выход. Подавая определенный сигнал с микроконтроллера, устанавливается тот или иной цвет. Светодиоды подключаются друг за другом, таким образом выстраивается длинная цепочка. Да, есть ограничения по количеству, около 2000. Но для данной поделки до этого ограничения как до китая раком. Итак будет немного фото и в конце видео.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

5erG0	6.12.2021 - 09:52 [ показать ]
Статус: Offline Хохмач Регистрация: 8.04.14 Сообщений: 724	Итак, поехали. Будем делать "Снежинку" с 6ю лучами по 5 светодиодов в каждом луче. Для этого нам понадобятся три отрезка ленты по 11 светодиодов. На двух отрезках нужно выпаять центральный светодиод(6й по счету) и конденсатор. Вместо светодиода нужно впаять перемычку между "входом" и "выходом". Это делается для того, чтобы ленты приклеивались друг на друга без горба по центру.
	[^]

5erG0	6.12.2021 - 09:53 [ показать ]
Статус: Offline Хохмач Регистрация: 8.04.14 Сообщений: 724	Отрезки ленты будем наклеивать на предварительно заготовленный каркас снежинки, склеенный из полосок картона. При наклеивании важно соблюдать очередность сборки и направления ленты.
	[^]

5erG0	6.12.2021 - 09:53 [ показать ]
Статус: Offline Хохмач Регистрация: 8.04.14 Сообщений: 724	Склеенная снежинка
	[^]

5erG0	6.12.2021 - 09:54 [ показать ]
Статус: Offline Хохмач Регистрация: 8.04.14 Сообщений: 724	Далее соединяем шины питания отрезков...
	[^]

5erG0	6.12.2021 - 09:54 [ показать ]

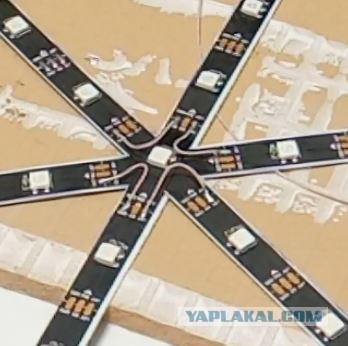

Статус: Offline Хохмач Регистрация: 8.04.14 Сообщений: 724	...и входы и выходы отрезков.
	[^]

5erG0	6.12.2021 - 09:55 [ показать ]
Статус: Offline Хохмач Регистрация: 8.04.14 Сообщений: 724	Каждую снежинку после сборки проверяю, подключая её к микроконтроллеру.
	[^]

5erG0	6.12.2021 - 09:55 [ показать ]

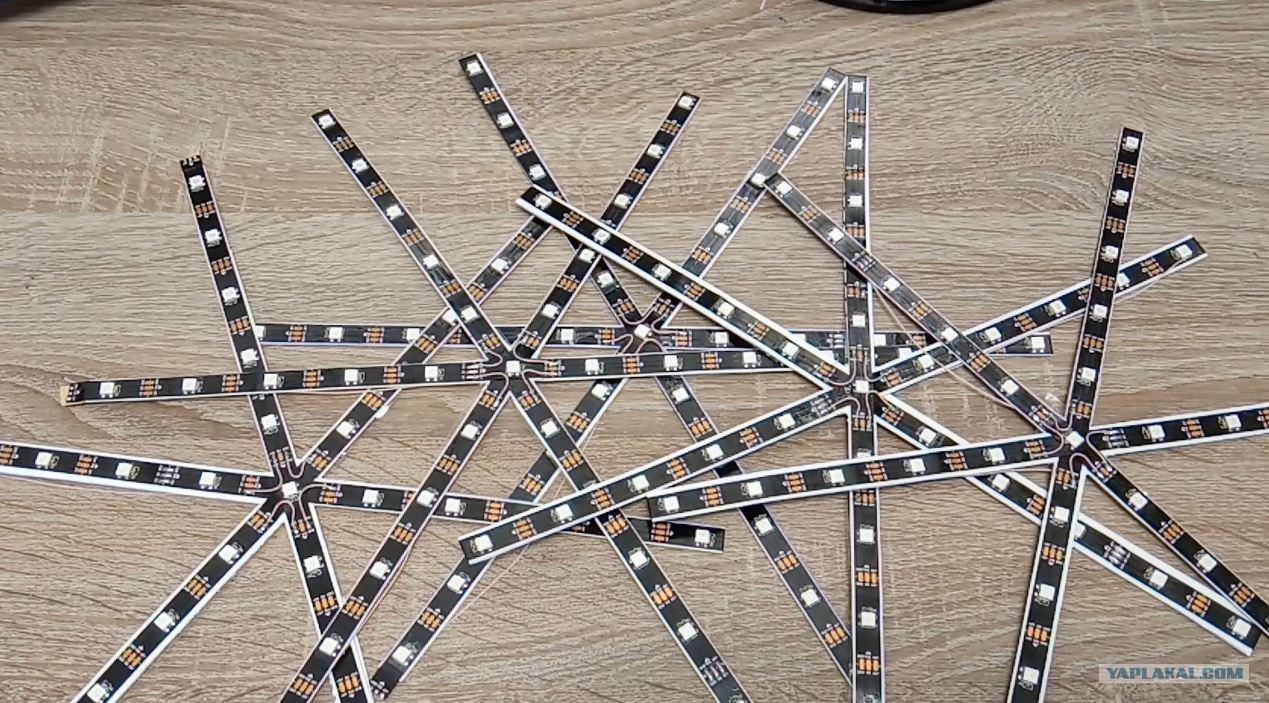

Статус: Offline Хохмач Регистрация: 8.04.14 Сообщений: 724	Делаем еще несколько таких снежинок и подключаем их друг за другом.
	[^]

5erG0	6.12.2021 - 09:56 [ показать ]
Статус: Offline Хохмач Регистрация: 8.04.14 Сообщений: 724	В итоге получается длинная гирлянда. Для тестирования и написания программы гирлянду развешал на стену комнаты.
	[^]

5erG0	6.12.2021 - 09:57 [ показать ]
Статус: Offline Хохмач Регистрация: 8.04.14 Сообщений: 724	Гирлянда управляется микроконтроллером stm32f103, народный китайский blue-pill. Управление происходит по одному сигнальному проводу. Управляющая программа и все эффекты написаны в среде keil
	[^]

5erG0	6.12.2021 - 09:57 [ показать ]

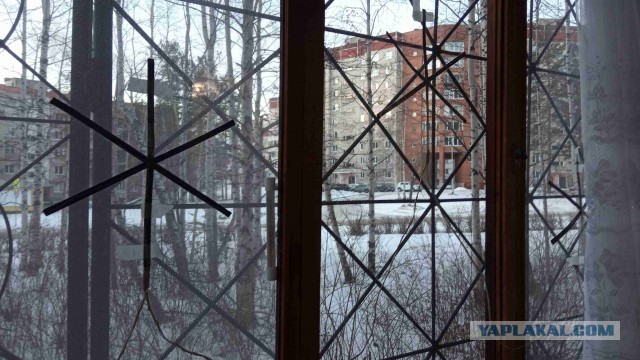

Статус: Offline Хохмач Регистрация: 8.04.14 Сообщений: 724	После окончательного тестирования развешиваем снежинки на окнах балкона.
	[^]

5erG0	6.12.2021 - 09:58 [ показать ]
Статус: Offline Хохмач Регистрация: 8.04.14 Сообщений: 724	Подробнее про сборку в видео. Сногсшибательные эффекты с 6:13 Бюджет поделки около 2 тысяч рублей. На этом у меня сегодня всё. С удовольствием отвечу на вопросы. Творите добро! С наступающим новым годом. Это сообщение отредактировал 5erG0 - 6.12.2021 - 09:59
	[^]
