Как и при помощи каких радиоволн осуществляется радиосвязь с подводными лодками на глубине

Знаете ли вы, что подводные лодки, находящиеся на глубине и не имеющие возможности всплыть на поверхность используют для связи сверхдлинные радиоволны, которые способны распространяться даже в соленой морской воде. Подробнее о трудностях реализации этого в статье далее

Подводные лодки, выполняющие боевые задачи должны поддерживать надежную связь с землей. Для этого они могут всплывать, и в надводном положении входить на радиосвязь с землей, в том числе через спутниковые системы связи.

Буквы и 6 картинок via

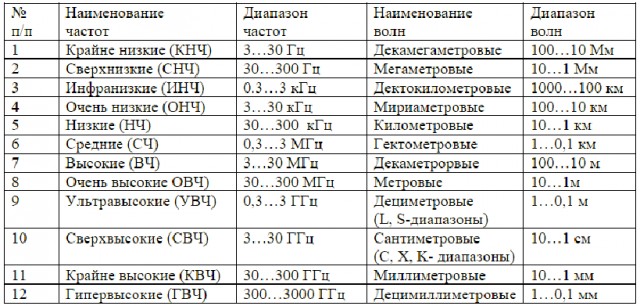

Но что делать, если в целях скрытности всплывать подводной лодке нельзя, а весь диапазон радиочастот, используемый для наземной связи, не способен распространяться в соленой воде, являющейся хорошим проводником электрического тока. Но оказывается, все же есть диапазон радиоволн, который способен распространяться в морских и океанских соленых водах. Это сверхдлинные радиоволны в частотном диапазоне крайне низких частот (КНЧ) от 3 до 30 Герц, и сверхнизких частот (СНЧ) от 30 до 300 Герц, причем проникающая способность КНЧ гораздо выше.

Радиоволны СНЧ имеют несколько худшее распространение, но и при этом антенные системы передающих станций имеют гораздо меньшие размеры.

При реализации связи на сверхдлинных радиоволнах возникают большие технические трудности, и сложнее всего создать передатчик и передающую антенную систему из-за очень большой длинны волны, которая, например, при частоте 82 Гц. составляет 3658 км. Построить эффективную антенную систему, размеры которой сопоставимы с такими геометрическими размерами волны, сами понимаете, не представляется возможным. И инженеры пошли на хитрость, они закопали глубоко в землю, на расстоянии друг от друга в 40 – 50 км. два длинных электрода, подключенных к выходу передатчика. При этом линии протекания тока между электродами проникали в землю на большую глубину и использовали эту часть земли, как громадную антенну, получалась, что из самой земли в морские и океанские воды излучался сигнал СНЧ, который преодолевая толщу вод, достигал антенн подводных лодок.

Но и такая техническая реализация антенной системы очень сложна, и строить подобные сверхдлинноволновые станции связи с подводными лодками может себе позволить далеко не каждое государство. Передатчик этих станций оказался также очень сложным. Из-за генерации СНЧ электромагнитных колебаний он имеет катастрофически низкий коэффициент полезного действия (КПД), что накладывает очень большие технические трудности при его создании. Кроме того, из-за низкого КПД антенной системы, необходима очень большая мощность генерируемого сигнала. Это приводит к громадным размерам передатчика и большому энергопотреблению. В результате получается, что на один излученный ватт электромагнитной энергии, передатчик потребляет 100 кВт. электроэнергии. И обеспечивать этот передатчик электроэнергией должна целая электростанция. Это первый серьезный недостаток этого вида связи.

Поскольку на борту подводной лодки невозможно разместить подобный громадный передатчик, и создать такую передающую антенную систему, то сами понимаете, что связь будет только односторонней, команды могут передаваться от наземного центра управления на подводную лодку, а наоборот нет. Это второй серьезный недостаток.

Скорость передачи данных такой системы связи крайне мала, всего несколько знаков в минуту. Это третий серьезный недостаток. Для выхода из этой ситуации передаются только короткие условные сигналы, которые идентифицируются с отдаваемыми командами по соответствующей таблице, которая выдается команде перед отплытием.

На подводной лодке прием сигнала организуется достаточно просто, выпускается длинный трос – антенна, длинна которой может достигать нескольких километров, и может подвсплывать на меньшую глубину. Прием сигнала может происходить и при движении подводной лодки.

Но при всех недостатках этой связи, она обеспечивает скрытную, надежную, устойчивую связь с подводной лодкой находящейся на большой глубине, в любой точке земного шара, в любое время, в любых погодных условиях.

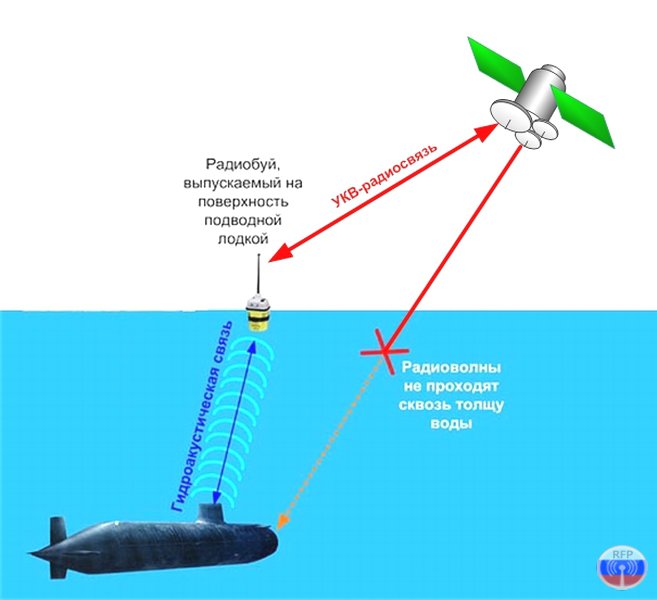

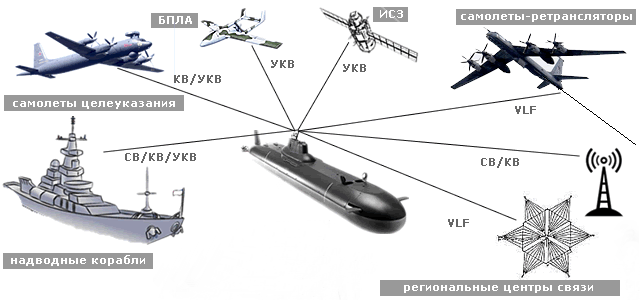

Если подводная лодка находится на небольшой глубине, то у нее появляется большое количество других каналов связи, в других частотных диапазонах, использующихся для наземной связи, например, через поднятую антенну с перископной глубины или с помощью всплывающих радиобуев. Связь между подводной лодкой и радиобуем реализуется при помощи кабеля или гидроакустического канала.

Но этим она может себя обнаружить. То есть эти каналы связи являются демаскирующими факторами для подводной лодки. И самым надежным каналом связи, с точки зрения скрытности, является радиосвязь на сверхдлинных радиоволнах. Подобная станция связи «ЗЕВС», работающая на частоте 82 Герца используется на Кольском полуострове.

Надеюсь, эта информация была для вас интересна.
