Крейсера. Возможно, лучшие, но очень дорогие

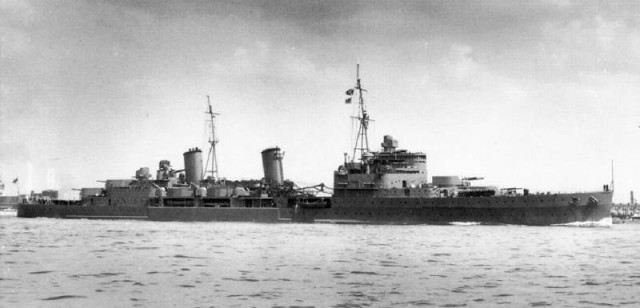

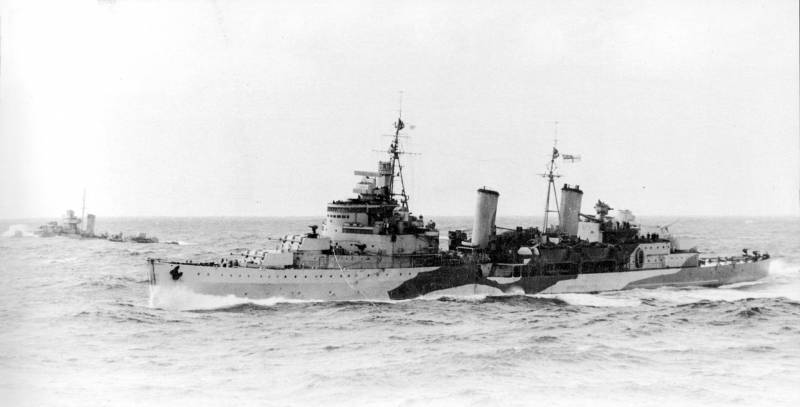

Встречаем, «Эдинбург» и «Белфаст». Судьба у них оказалась разной, но можно однозначно сказать только то, что это были просто прекрасные корабли. «Эдинбург» участвовал в потоплении «Бисмарка», «Белфаст» - участник боя, в котором потопили «Шарнхорста». Но о послужном списке в свое время, идем же по порядку.

via

А порядок был таков: набив руку на разработке и постройке серий крейсеров «Линдер», «Аретуза», «Сидней» и «Саутгемптон», британские корабелы пришли к венцу – серии «Таун», кораблей не без недостатков, но весьма и весьма хороших.

В принципе, «Тауны» весьма близко подошли к тяжелым крейсера типа «Каунти» в плане мощности вооружения и энергетической установки, а в плане брони даже превзошли их.

В мире на тот момент уже полным ходом шла гонка вооружений, и основную встряску всем устроили японцы, которые создали «Могами», вооружение которых состояло на тот момент из 15 орудий 155-мм и имевшие бронепояс толщиной 102 мм и бронирование погребов толщиной 140 мм.

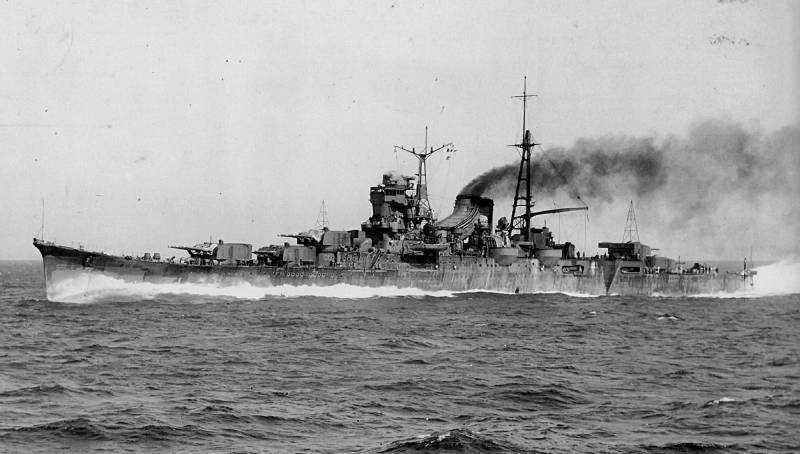

«Могами» еще в виде легкого крейсера

Это сообщение отредактировал gizphone - 29.10.2021 - 15:32

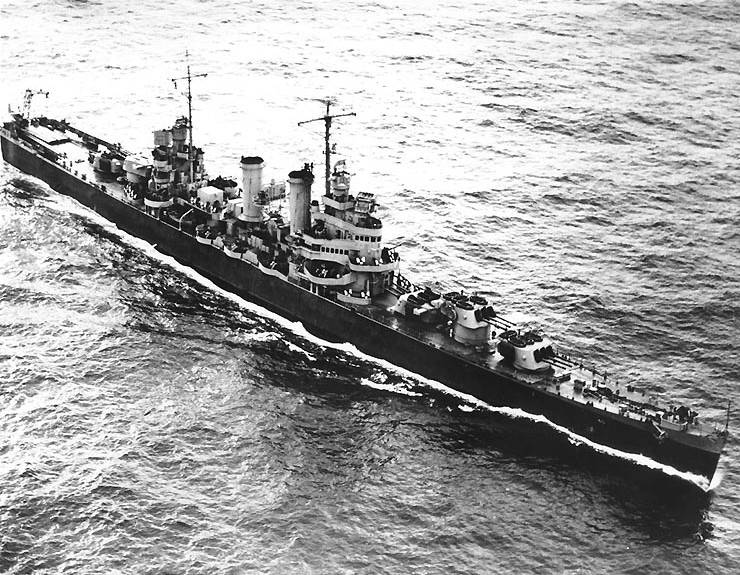

Американцы ответили «Бруклинами», которые имели еще более толстую броню (пояс от 127 мм до 82, башни лоб 165 мм, барбеты 152 мм и так далее) и вооружение из 15 орудий 152-мм.

В целом, учитывая более высокую скорострельность 155-мм и 152-мм орудий в сравнении с 203-мм, то и по весу залпа легкие крейсера приблизились к тяжелым.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:32

В общем, такая расстановка сил британцев совершенно не устраивала, а потому было принято решение переоборудовать два последних крейсера серии «Таун» в легкие, чтобы они могли соперничать с «Могами» и «Бруклинами». Понятно, что с «Бруклинами» на бумаге, а вот японцы запросто могли стать противниками.

Но для того, чтобы новые корабли были сопоставимы с американскими и японскими, требовалось довести количество орудий до 15. А вот с этим были проблемы. Пять башен, как на японских или американских крейсерах было невозможно разместить на британских кораблях, возникла бы проблема с докованием, так как британские доки не могли принять корабли, длиннее 188 метров. А пятибашенный крейсер в исполнении британских корабелов никак не получался короче 195 метров. Немного, какие-то 7-8 метров, но этого достаточно, чтобы начались проблемы.

Был проект оснащения кораблей четырьмя башнями по 4 ствола в каждой, что в итоге давало 16 орудий. Однако и в этом случае крейсера «разъедались» в ширину, что влекло за собой увеличение длины, бронирования, требовало других элеваторов для боеприпасов. Ну и новые башни никак не вписывались в отведенные объемы кораблей, их пришлось поднимать на уровень полубака. С одной стороны, это ухудшило остойчивость, с другой – давало некоторое преимущество при стрельбе, особенно когда на море имело место быть волнение.

Но в итоге четырехорудийные башни построить не удалось. Точнее, не удалось решить проблему рассеивания снарядов при полном залпе. Пороховые газы из близкорасположенных стволов (чуть более метра) негативно воздействовали на снаряды и сильно увеличивали рассеивание. Надо было увеличивать расстояние между стволами, а это влекло увеличение ширины корпуса.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:32

В итоге все-таки решили вернуться к обычным трехорудийным стволам. Зато увеличенная палуба позволила заложить в проекте сразу 6 спаренных установок 102-мм универсальных орудий вместо обычных 4-х и на 300 с лишним тонн увеличить запас топлива, что увеличило дальность плавания.

Применение стандартных башен позволило потратить освободившийся вес на броню и прочие полезные вещи. Переделка началась в 1936 году и длилась довольно долго. Пришлось уменьшать артиллерийские погреба, перекомпоновать все посты управления, перенося их под бронепояс и бронепалубу, спроектировать коробчатую защиту погребов.

102-мм зенитные орудия разнесли по всей длине корабля, четырехствольные 40-мм «пом-помы» заменили на восьмиствольные и перенесли к второй дымовой трубе.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:32

«Белфаст» был заложен в Белфасте, «Эдинбург» в Уоллсенде в декабре 1936 года. «Крестной матерью» «Белфаста» стала супруга премьер-министра Чемберлена. «Эдинбург» вошел в строй первым, 6 июля 1939 года, «Белфаст» - 3 августа того же года.

Конструктивно эти корабли не сильно отличались от «Таунов». Главное отличие от серии «Таун» состояло в ином размещении котельных и машинных отделений и оборудовании перед ними погребов боезапаса 102-мм орудий. Плюс был изменено расположение труб, чтобы уменьшить задымление мостиков. И крейсера приобрели весьма характерные и узнаваемые силуэты.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:33

В целом корабли оказались соответствующими в плане остойчивости и мореходности, однако поднятые башни ГК все-таки сказались на остойчивости кораблей, особенно при израсходовании топлива из донных цистерн.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:33

Потому было рекомендовано заполнять освободившиеся резервуары забортной водой. Зато качка на этих крейсерах была на удивление более плавной.

Бронирование

Крейсера имели броневой пояс толщиной 114 мм, который прикрывал корпус между 26-м и 238-м шпангоутами. Пояс опускался на 91 см ниже ватерлинии и поднимался до уровня главной палубы, а в районе силовой установки до верхней палубы.

Бронепалуба имела толщину 51 мм, в районе артиллерийских погребов толщина увеличивалась до 76 мм.

Рулевые механизмы были заключены в бронекороб толщиной 25 мм, а сверху его прикрывала все та же бронепалуба 51 мм.

Башни бронировались листами толщиной 102 мм в лобовой части и 51 мм по бокам и сверху. Барбеты башен тоже имели толщину в 51 мм.

Универсальные орудия имели щиты толщиной 13 мм, надстройки бронировались листами толщиной от 6,5 до 16 мм. Дальномерные посты и переходы имели броню толщиной 13 мм.

В целом вышло так, что «Эдинбург» и «Белфаст» имели более значительное бронирование, чем даже тяжелые крейсера типа «Каунти».

Силовая установка

Главная энергетическая установка состояла из четырёх турбозубчатых агрегатов Парсонса и четырёх трёхколекторных паровых котлов Адмиралтейского типа. Схема расположения установки эшелонная. Каждый ТЗА состоял из двух турбин высокого и низкого давления, которые работали на один редуктор.

При расчетной мощности 82 500 л.с. максимальная скорость должна была составить 32,5 узла. На испытаниях «Эдинбург» показал мощность машин 81 630 л.с. и достиг скорости 32,73 узла при стандартном водоизмещении 10 550 тонн. Дальность плавания согласно расчетам составляла 12 200 миль при крейсерской скорости в 12 узлов при запасе топлива 2 260 тонн.

Стандартное водоизмещение на испытаниях составляло 10 550 тонн. Дальность плавания 12 200 миль 12-узловым экономическим ходом при запасе топлива 2260 т нефти.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:33

Экипаж

Экипаж мирного времени состоял из 781 человека. Флагманский корабль имел экипаж 881 человека, из них 36 офицеров и лиц к ним приравненных (типа капеллана и флагманского врача).

Условия обитания были весьма хороши. Старшие офицеры обитали в одноместных каютах, младшие – в двухместных. Матросы обитали в кубриках на 12-24 человека и спали в подвесных койках.

Крейсера были оснащены всем необходимым для дальних походов: лазарет, медицинские кабинеты, церковь, пекарня, судовая лавка, душевые.

Вооружение

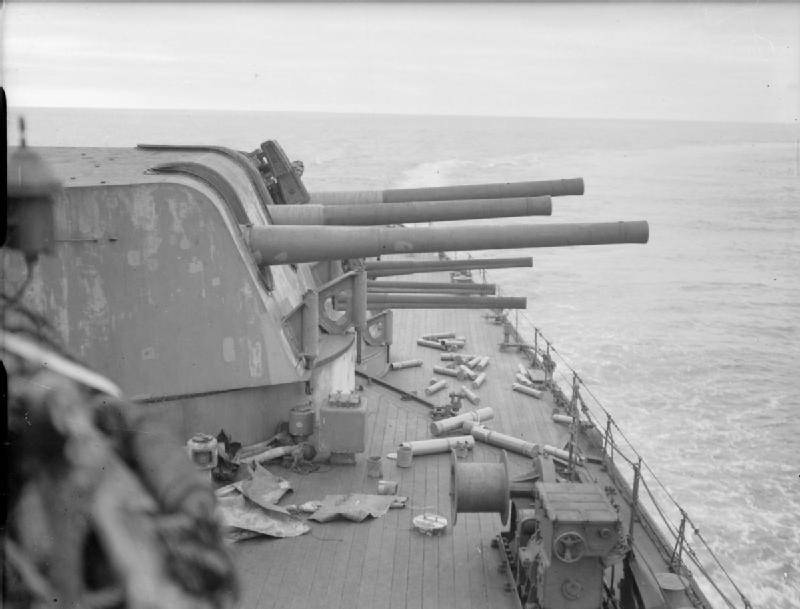

Главный калибр крейсеров составляли 12 орудий Мк-XXIII калибром 152-мм в четырех трехорудийных башнях.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:33

Все три ствола в башнях располагались в индивидуальных люльках, а среднее орудие было отнесено назад на 760 мм, чтобы газы при выстреле из него не так сильно воздействовали на снаряды, вылетающие из соседних стволов при залпе.

Орудия могли заряжаться при углах возвышения от -5 до +12,5 градусов. Скорострельность орудий ограничивалась скоростью подачи снарядов и зарядов из погребов, а именно 12 выстрелов в минуту.

Управляли огнем главного калибра при помощи двух директоров, расположенных на кормовой и носовой надстройках. Информация отправлялась на центральный пост управления огнем и обрабатывалась на механическом вычислителе.

152-мм орудие Mk-XXIII отправляло снаряд весом до 14,5 кг на дальность до 23 км с начальной скоростью 841 м/с.

Зенитная артиллерия

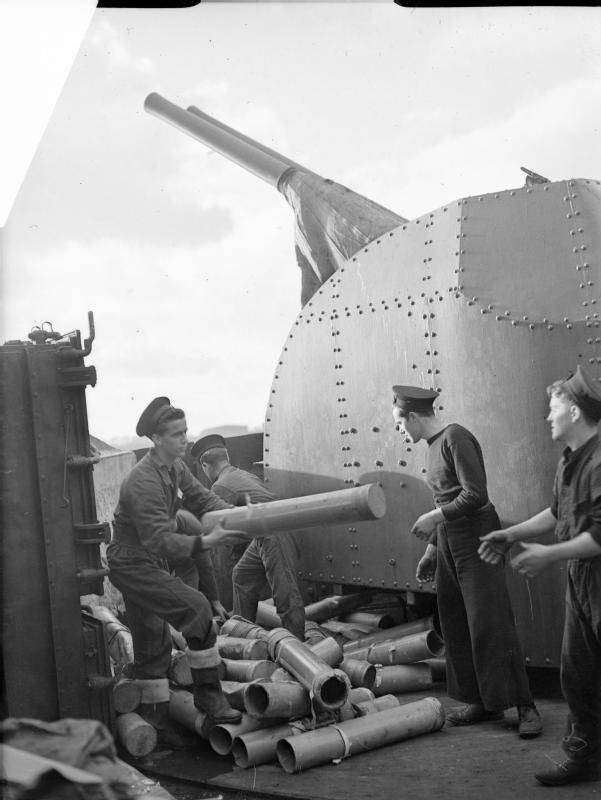

Зенитная артиллерия дальнего действия состояла из 12 орудий 102-мм в спаренных установках.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:33

Орудия отправляли снаряды весом 15,88 кг на дальность до 18 км и на 11,89 км по высоте с начальной скоростью 854 м/с.

Расчетная скорострельность составляла 12 выстрелов в минуту, но в реальном бою она была ниже и также ограничивалась скоростью подачи боеприпасов из погребов.

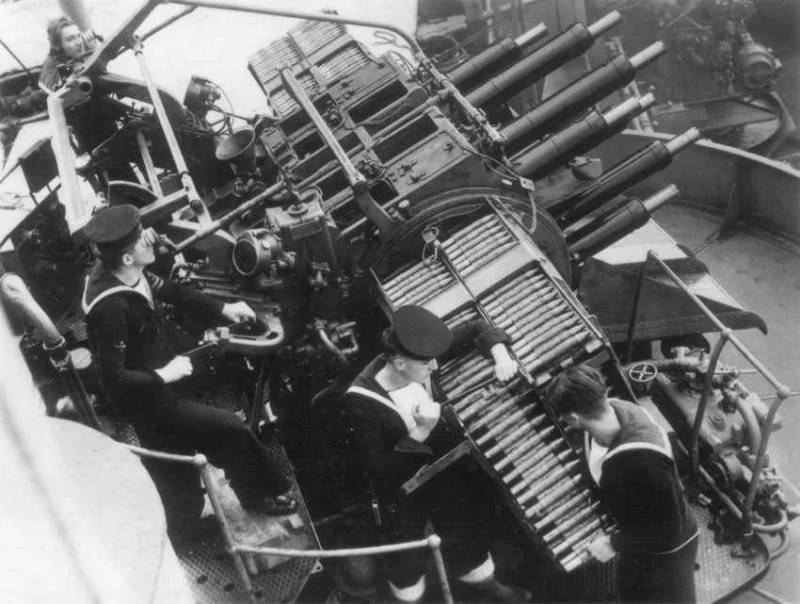

На средней дистанции работали два восьмиствольных автомата «Виккерс» Mk-IVA «Пом-пом» калибром 40-мм.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:34

Начальная скорость снаряда 732 м/с, дальность стрельбы — 6 220 м, досягаемость по высоте — 3960 м. Боевая скорострельность — 98 выстрелов на ствол.

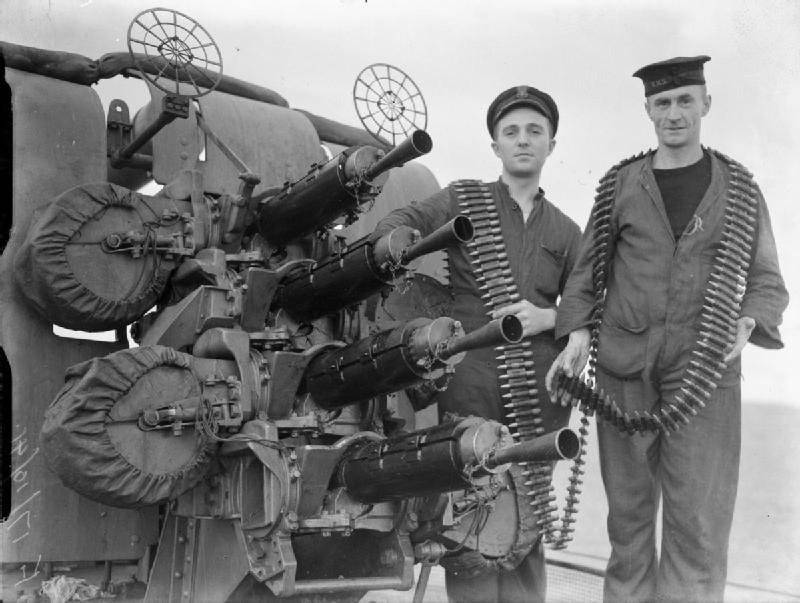

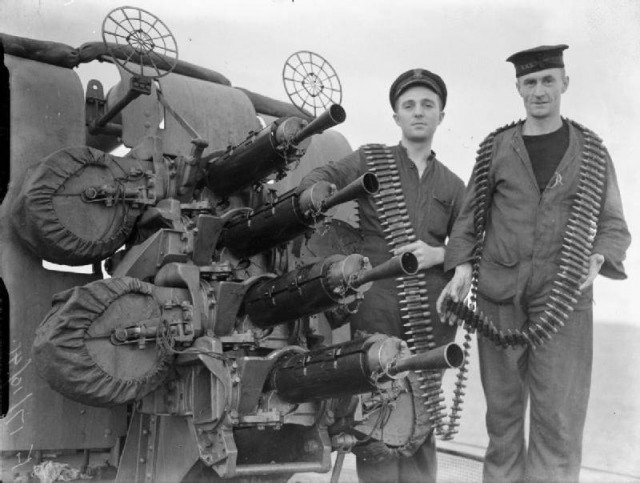

Зенитное вооружение самой ближней дистанции состояло из двух четырехствольных пулеметных установок «Виккерс» калибром 12,7-мм.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:34

Минно-торпедное вооружение

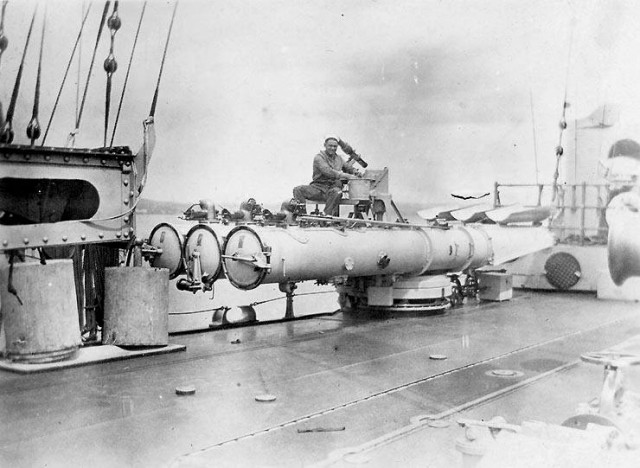

На кораблях были установлены по два трёхтрубных торпедных аппарата калибра 533-мм.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:34

Боекомплект состоял из 12 торпед, 6 запасных торпед хранились в специальном бронированном помещении между торпедными аппаратами. Толщина брони 16 мм.

Противолодочное вооружение крейсеров состояло из глубинных бомб Mk-VII. Шесть бомб находились на рельсах на верхней палубе в боевой готовности, а 15 запасных — в специальном помещении по правому борту.

Авиационное вооружение

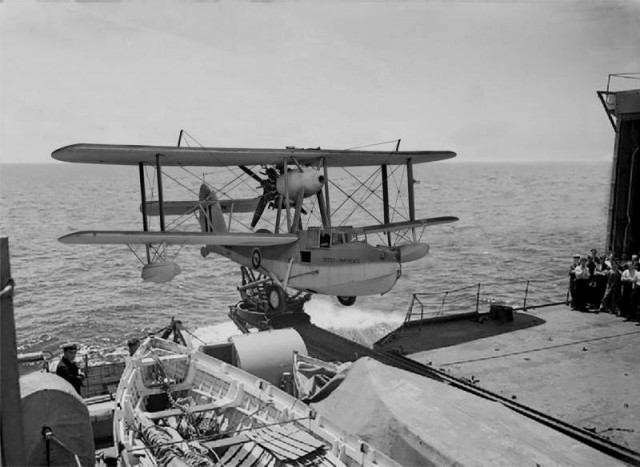

Крейсера оснащались пороховой катапультой D-1H длиной 28 метров, на которой стоял гидросамолет Supermarine «Walrus».

Это сообщение отредактировал gizphone - 29.10.2021 - 15:34

Еще два его собрата размещались в двух ангарах в носовой надстройке. Для подъема самолетов на борт служили два 7-тонных электрических крана, расположенные позади катапульты по бортам.

Модернизации

Естественно, над кораблями очень активно работали, модернизируя их под требования времени. Особенностью кораблей стало первоочередное оснащение их радарами. «Эдинбург» получил свой первый радар типа 279 в первой половине 1940 года.

В 1941 году было усилено ПВО крейсера путем установки 6 одноствольных 20-мм автоматов «Эрликон».

В марте 1942 года радар Тип 279 демонтировали и вместо него установили три: тип 284, 285 и 273. В этом плане «Эдинбург» стал одним из лучших кораблей флота. Британские радары, надо сказать, были лишь немного хуже американских, но превосходили аналогичные приборы, создаваемые в других странах.

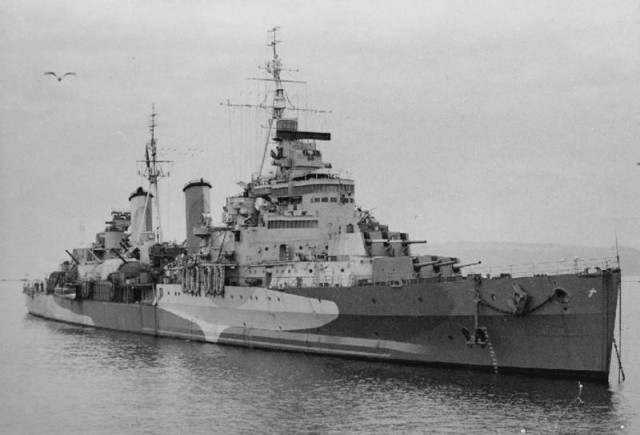

«Белфаст» был очень кардинально модернизирован в ходе ремонта, который делали после подрыва крейсера на мине в 1940 году. По бортам установили противоторпедные були, которые увеличили ширину и осадку крейсера (до 20,22 м и 7 м соответственно) и снизили скорость до 30,5 узлов. Но оно того явно стоило.

В ходе этого ремонта/модернизации убрали установки 12,7-мм пулеметов и вместо них установили 5 двуствольных и 4 одноствольных установки 20-мм зенитных автоматов «Эрликон».
Кроме автоматов было установлено пять радиолокационных станций, типов 281, 282, 284, 285 и 273.

В июне 1943 года зенитное вооружение усилили 4 одноствольных автомата «Эрликон», через год, в мае 1944 года вместо одной спаренной установки появились 6 одноствольный автоматов.

В 1944 году, во время очередного ремонта, «Белфаст» лишился двух спаренных установок орудий 102-мм и восьми одноствольных «Эрликонов». Вместо них установили 4 счетверенные и 4 одноствольных 40-мм зенитных автомата «Виккерс» Mk-IVA. Была демонтирована катапульта и убрано все авиационное имущество, убрали радары типов 273,281 и 284, а вместо них установили радары типов 281b, 274, 277, 293 и 268.

В августе 1945 года были сняты ещё 2 спаренных установки «Эрликонов» и установлены 5 одноствольных «Бофорсов» калибра 40-мм, причем, два из них с силовыми приводами «Боффин».

Во время послевоенных модернизаций «Белфаст» лишился всей малокалиберной зенитной артиллерии, вместо которой были установлены 4 одноствольных и 6 спаренных 40-мм Бофорсов» с сервоприводами и современными системами управления огнем CRBFD. Установки 102-мм орудий также были оснащены сервоприводами и новейшими системами управления MRS-3

Было установлено новое радиолокационное оборудование:
- станция контроля воздушного пространства тип 960;
- станция определения высоты воздушных целей типа 277Q;
- станция обнаружения надводных целей тип 992;
- навигационная станция тип 974.

Неизменными остались только РЛС тип 274, которые обеспечивали данными артиллерийские директоры.

Боевое применение

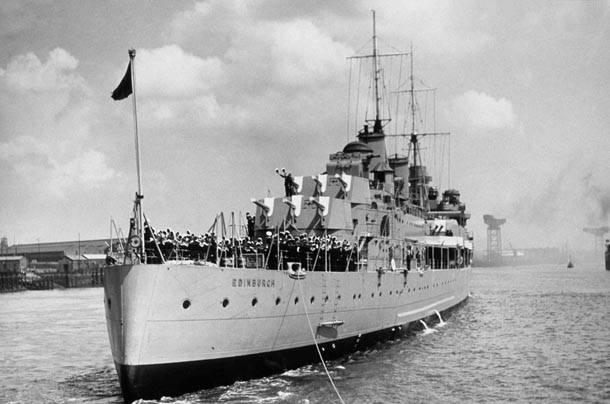

«Эдинбург»

Это сообщение отредактировал gizphone - 29.10.2021 - 15:34

Боевая служба крейсера началась в октябре 1939 года. Вместе с «Авророй» и «Саутгемптоном», «Эдинбург» искал немецкие рейдеры в Атлантике.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:35

Затем «Эдинбург» в качестве флагмана 2-й крейсерской эскадры участвовал в сопровождении конвоев в Норвегию.

В мае 1940 года «Эдинбург» стал участником охоты за «Бисмарком», в которой принял самое непосредственное участие плюс дополнительно перехватил германский блокадопрорыватель «Лей».

В июле 1940 года «Эдинбург» принял участие в проводке на Мальту большого конвоя с 65 тысячами тонн различных грузов. Затем крейсер снова отправили на север, где он был привлечен к проводке конвоев в порты СССР.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:35

Первым конвоем для «Эдинбурга» стал конвой PQ-6. Конвой прибыл в Архангельск без потерь. В Великобританию крейсер ушел с обратным конвоем QP-4. После планового ремонта крейсер вошел в состав конвоя PQ-14. В составе этого конвоя было потеряно только одно судно, но 16 транспортов были вынуждены вернуться из-за сложной погоды.

Далее в апреле 1942 началась эпопея, сделавшая «Эдинбург» столь известным кораблем. Перед выходом в море по обратному маршруту, на крейсер погрузили 93 ящика золота общим весом 5,5 тонн. Это была оплата США и Великобритании за поставленные военные грузы вне рамок ленд-лиза.

28 апреля «Эдинбург» в сопровождении эсминцев «Форсайт» и «Форестер» вышел в море в составе охранения конвоя QP-11. В конвой входили 13 транспортов, сам крейсер, 6 британских эсминцев, 4 корвета, вооружённый траулер, тральщики, а также советские эсминцы «Гремящий» и «Сокрушительный».

Это сообщение отредактировал gizphone - 29.10.2021 - 15:35

30 апреля «Эдинбург» был обнаружен подводной лодкой U-456. Крейсер шел во главе конвоя широким противолодочным зигзагом. Немецкая лодка долго маневрировала, пытаясь занять правильную позицию для атаки и в итоге дала по крейсеру трехторпедный залп. Две торпеды из трех попали, одна в кормовую часть, а вторая – в центральную. Корму оторвало вместе с рулем и двумя винтами, «Эдинбург» потерял управление и ход.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:35

Экипаж смог остановить поступление воды, выровнять крен на борт и локализовать повреждения. U-456 попробовала совершить вторую атаку, но ее отогнали эсминцы. Попытка взять крейсер на буксир не увенчалась успехом, но упорный экипаж смог запустить турбины и с помощью двух оставшихся винтов дать ход около трех узлов.

Рулили крейсером два эсминца с помощью заведенных буксиров. До Мурманска было около 250 миль, которые можно было попробовать преодолеть. Скорость со временем смогли поднять до 8 узлов.

1 мая конвой, из охранения которого убыло 5 боевых кораблей, атаковали немецкие эсминцы. Произошел бой, в результате которого немцы потопили советский пароход «Циолковский» и отправились искать поврежденный крейсер. И нашли его 2 мая.

Произошел еще один бой. Практически обездвиженный крейсер тем не менее, сражался, причем, делал это одной второй башней. Кормовая башня №4 была заклинена после взрыва торпеды, башни 1 и 3 просто не видели противника. Естественно, не работали системы управления огнем. Однако уровень подготовки артиллеристов «Эдинбурга» позволил им не просто стрелять исключительно по дальномеру, но и вторым залпом башни №2 засадить два снаряда в эсминец «Герман Шеман».

Это сообщение отредактировал gizphone - 29.10.2021 - 15:35

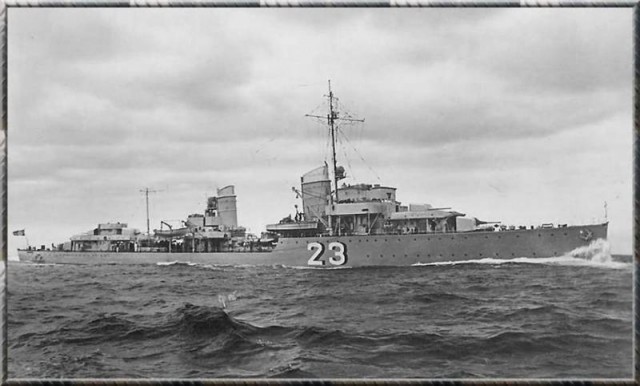

«Шеман» поперхнулся снарядами «Эдинбурга» и остановился. Оба машинных отделения оказались выведены из строя. Тем временем немцы выпустили по «Эдинбургу» 8 торпед. Торпеда с «Шумана» из носового аппарата в крейсер не попала, а вот торпеда с Z-24 или Z-25 взорвалась по левому борту корабля.

Британские эсминцы «Форестер» и «Форсайт» отогнали немцев, которые сняли экипаж с «Шумана» и добили его. Так же поступили и британцы, экипаж «Эдинбурга» перешел на тральщики конвоя и «Форсайт» добил крейсер еще одной торпедой.

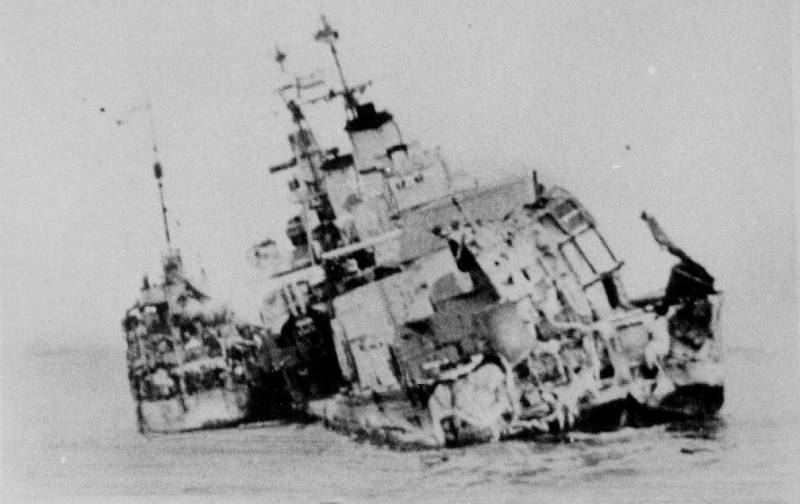

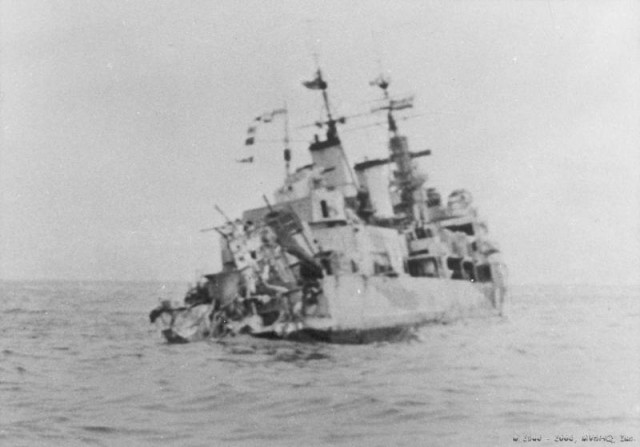

Последние минуты крейсера

Это сообщение отредактировал gizphone - 29.10.2021 - 15:36

Многие исследователи после войны «накатывали» на британских моряков, говоря, что крейсер можно было спасти. Сложно судить, но я этих людей не поддерживаю. Три торпеды – это три торпеды. Причем, на два британских эсминца пришлось и два немецких, которые не особо спешили уходить из района. Советские эсминцы ушли к моменту появления немцев в Мурманск, у них заканчивалось топливо. Так что – 2 х 2. В условиях северных морей, с противником на хвосте у конвоя, да еще и торпедоносцы прилетали, и подводная лодка немецкая…

В общем, мне кажется, что экипаж «Эдинбурга» совершил в тех условиях все, что мог.

Не дал крейсеру утонуть, пытался дойти до Мурманска, фатально повредил немецкий эсминец… Считаю, что совесть моряков «Эдинбурга» чиста. Тем более, что экипаж потерял 57 человек убитыми и около 30 ранеными. А золото потом все равно подняли.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:36

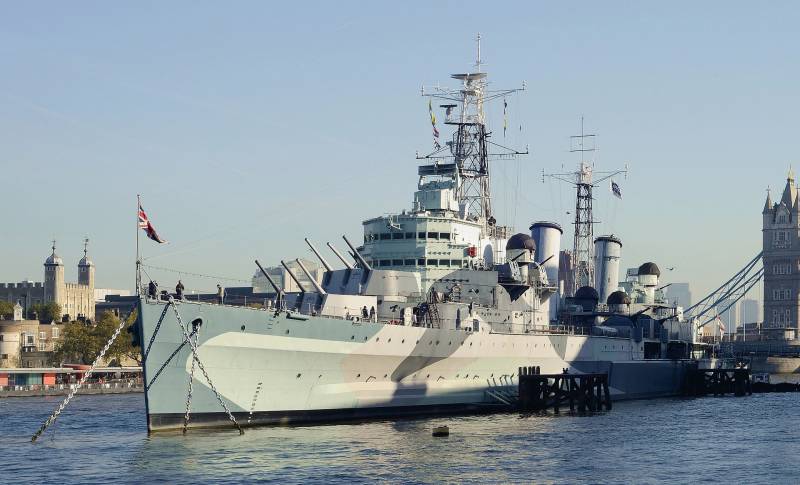

«Белфаст»

«Ирландец» начал войну 8 сентября 1939 года, когда вышел в море на поиски немецких кораблей. Но успех пришел только 9 октября, когда крейсер перехватил в Атлантике немецкий лайнер «Cap Norte» и норвежский сухогруз «Tai Ying» с грузом для Германии. Корабли были отправлены в британские порты

Это сообщение отредактировал gizphone - 29.10.2021 - 15:36

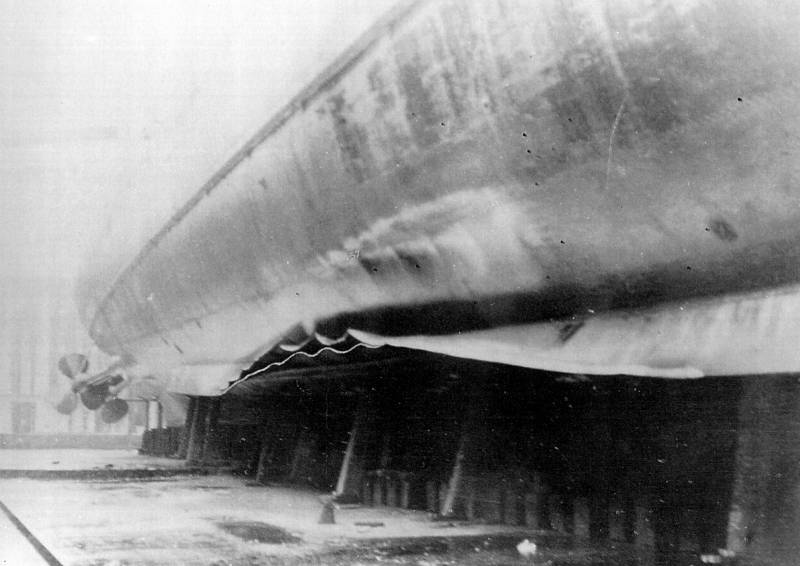

21 ноября 1939 года на выходе из залива Фирт-оф-Форт под «Белфастом» взорвалась немецкая донная магнитная мина. Крейсер потерял ход и были затоплены многочисленные отсеки. «Белфаст» отбуксировали в Розайт, где выяснилось, что повреждения весьма значительны. Деформация корпуса, смещение киля, разрушение шпангоутов.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:36

4 ноября 1940 года «Белфаст» исключили из состава флота и поставили на ремонт, который продолжался до декабря 1942 года. 8 декабря крейсер снова встал в строй и был направлен на север, для охраны арктических конвоев.

В течении 1943 года принял участие в проводке конвоев JW-53, JW-54A, JW-54B, участвовал в минных постановках SN-123B и SN-123С, прикрывал минные заградители.

15 августа 1943 года «Белфаст» был удостоен посещения королем Геoргом VI.

Это сообщение отредактировал gizphone - 29.10.2021 - 15:37
