Лет пятьдесят и более назад записывающие и воспроизводящие аудиосигнал аналоговые устройства пользовались спросом не только у любителей музыки, но и у пользователей из ведомств. В данном материале мы собрали несколько интересных моделей бобинных магнитофонов, носителем сигнала в которых выступала не только магнитная лента, но и проволока (!) - сейчас они остаются лишь любопытными музейными экспонатами, примерами полета инженерной мысли.

10 фото via

Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
SESHOK
27.10.2021 - 19:22
Статус: Offline


Великий Визирь

Регистрация: 28.07.13
Сообщений: 262678
Мезон

Данный портативный проволочный магнитофон производился в период с 1960-х по середину 1980-х. Катушка с проволокой обеспечивала до полутора часов записи, питание осуществлялось от различных видов батареек или аккумуляторов, располагавшихся во внешнем контейнере.

Запись осуществлялась на выносные микрофоны, все разъёмы для их подключения, равно как и подключения пультов дистанционного управления, были резьбовыми, что помогало предотвратить случайное отключение.

В аппарате была система автостопа, а усилительный тракт был надежно экранирован для исключения наводок. Весила модель 0,5 кг без блока питания. Стирание производилось внешним дросселем размагничивания.



Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
SESHOK
27.10.2021 - 19:22
Статус: Offline


Великий Визирь

Регистрация: 28.07.13
Сообщений: 262678

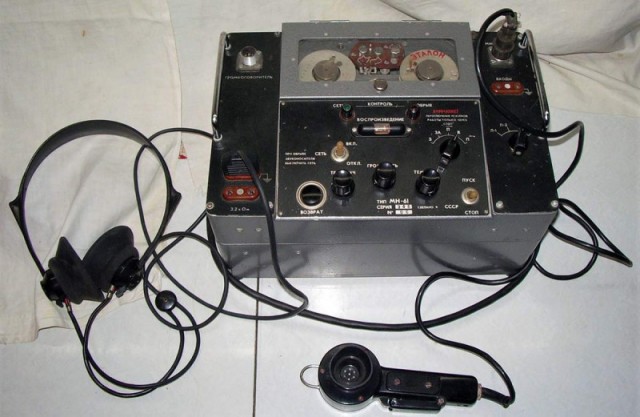

МН-61

Данный проволочный транзисторный магнитофон производился с 1961 года в Вильнюсе и в Рыбинске. Носителем сигнала выступала специальная металлическая проволока, продолжительность записи составляла до пяти с половиной часов. В том случае, если проволока обрывалась или заканчивалась, устройство выдавало напряжение для запуска резервного магнитофона.

Работал аппарат от сети переменного тока частоты 110, 127 или 220 вольт, весил он 12 килограммов.



Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
SESHOK
27.10.2021 - 19:23
Статус: Offline


Великий Визирь

Регистрация: 28.07.13
Сообщений: 262678
ПГУ-6751

Этот катушечный магнитофон производился Владимирским СНХ с 1960 года. Аппарат был полностью ламповым и построен на радиолампах ГУ-50, 12Ж-1, 12Ж-1Л и 6Н9С. Уровень записи и воспроизведения контролировался при помощи большого круглого стрелочного индикатора, заключен магнитофон был в большой металлический кейс защитного цвета.

Для переноски использовался специальный рюкзак.



Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
SESHOK
27.10.2021 - 19:23
Статус: Offline


Великий Визирь

Регистрация: 28.07.13
Сообщений: 262678
L60M3348

Выпускался этот магнитофон с 1961 года, его конструкция подразумевала одновременную запись с нескольких микрофонов на магнитную ленту, а питание очевидно могло подаваться как от сети, так и от выносного аккумулятора. Наличие двух трактов позволяло осуществлять не только основную, но и дублирующую запись.


Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
SESHOK
27.10.2021 - 19:23
Статус: Offline


Великий Визирь

Регистрация: 28.07.13
Сообщений: 262678

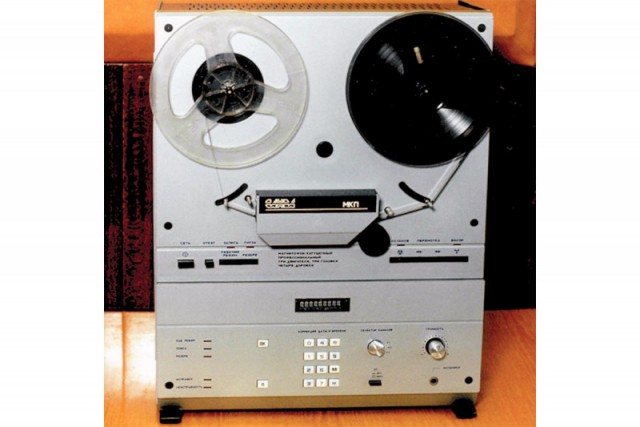

Санда-МКП

Данный катушечный магнитофон с 1991 года выпускался Волжским электромеханическим заводом. Весил аппарат 22,4 килограмма, скорость протяжки ленты составляла 2,38 см/сек, магнитофон автоматически включался при поступлении сигнала и отключался при его отсутствии.


Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
SESHOK
27.10.2021 - 19:24
Статус: Offline


Великий Визирь

Регистрация: 28.07.13
Сообщений: 262678
ВМ-70

Производилась модель с 1972 года, магнитофон предназначался как для записи, так и воспроизведения фонограмм через встроенный громкоговоритель, внешние акустические системы либо наушники.

Он поддерживал две скорости протяжки ленты – 9,53 и 4,76 см/сек, звуковой тракт, несмотря на год выпуска, был уже полностью транзисторным, а блок питания был построен на внушительном тороидальном трансформаторе.



Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
SESHOK
27.10.2021 - 19:24
Статус: Offline


Великий Визирь

Регистрация: 28.07.13
Сообщений: 262678
Летучая мышь

Аппарат заключен в корпус, полностью вырезанный из цельной заготовки легкого сплава, и весит 380 граммов. Выпускался магнитофон с 1971 года Киевским НИИ МАРС. Главной задачей при разработке, очевидно, была долгая и бесперебойная работа, поэтому качество изготовления всех элементов корпуса и лентопротяжного механизма чрезвычайно высоко. В качестве носителя используется стандартная магнитная лента шириной четверть дюйма, запись осуществляется на два миниатюрных микрофона.

В комплекте идет приспособление для моментального размагничивания записанной катушки.



Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
SESHOK
27.10.2021 - 19:24
Статус: Offline


Великий Визирь

Регистрация: 28.07.13
Сообщений: 262678
Мошка

Еще один проволочный магнитофон производился киевским заводом «Арсенал» с 1970 года. На него можно было записывать до 90 минут информации, питался он от специально производимых аккумуляторов. Поздние версии допускали также получение питания от электросети.

В комплект входили различные дополнительные устройства, а также отдельный блок для зарядки аккумуляторов.



Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
SESHOK
27.10.2021 - 19:24
Статус: Offline


Великий Визирь

Регистрация: 28.07.13
Сообщений: 262678
Завершающая

Ягуар 1-2М

Эта модель проволочного диктофона производилась с середины 1980-х годов. Как видно на фотографии, размером аппарат был немногим больше сигаретной пачки, состоял он из двух частей – блока с катушками с проволокой и лентопротяжным механизмом и электронной части с мотором и усилителем, а также набором разъемов для подключения микрофонов, пульта управления и головных телефонов для контроля произведенной записи.


Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
HansMeinIgel
27.10.2021 - 19:29
12
Статус: Offline


ЙожЪ

Регистрация: 15.03.19
Сообщений: 689
военно-шпионская техника..

[^]
1300V4
27.10.2021 - 19:33
11
Статус: Offline


Хохмач

Регистрация: 6.01.15
Сообщений: 604
Ещё про авиационные регистраторы не хватает, те которые "чёрные" ящики, хотя они обычно оранжевые шарики. До сих пор используются.

[^]
Синтетик
27.10.2021 - 19:37
10
Статус: Online


Ярила

Регистрация: 15.11.17
Сообщений: 9928

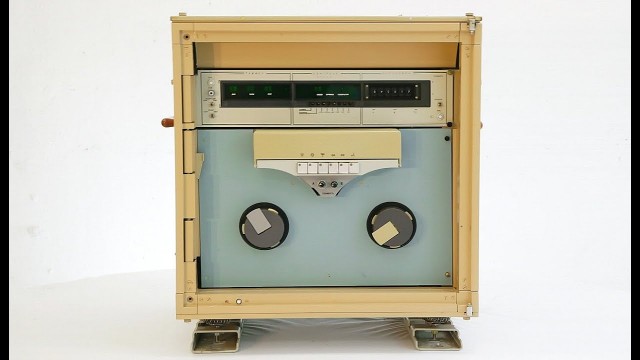

Довелось с таким поработать магнитофон многодорожечный, для регистрации речевых сообщений. На сутки уходило две бабины, хотя вернее сказать - полторы. "Сектор". На фото не хватает дымчатого стекла на фасаде.

Это сообщение отредактировал Синтетик - 27.10.2021 - 19:38

Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
Tu95ms
27.10.2021 - 19:41
8
Статус: Offline


Юморист

Регистрация: 27.02.14
Сообщений: 437
МН-61 и сейчас используется в авиации, конечно не так уже активно, но всё же есть

[^]
Синтетик
27.10.2021 - 19:42
0
Статус: Online


Ярила

Регистрация: 15.11.17
Сообщений: 9928
Цитата (SESHOK @ 27.10.2021 - 20:23)
ПГУ-6751

Этот катушечный магнитофон производился Владимирским СНХ с 1960 года. Аппарат был полностью ламповым и построен на радиолампах ГУ-50, 12Ж-1, 12Ж-1Л и 6Н9С. Уровень записи и воспроизведения контролировался при помощи большого круглого стрелочного индикатора, заключен магнитофон был в большой металлический кейс защитного цвета.

Для переноски использовался специальный рюкзак.

А два чемодана с батареями?

[^]
case69rus
27.10.2021 - 19:44
10
Статус: Offline


кнопкодав

Регистрация: 31.01.10
Сообщений: 553
Цитата (SESHOK @ 27.10.2021 - 19:23)
ПГУ-6751

... ГУ-50, ...

нихренасебе!!! да их там даже 2!

Это сообщение отредактировал case69rus - 27.10.2021 - 19:49

[^]
акуб
27.10.2021 - 19:51
8
Статус: Offline


Балагур

Регистрация: 29.01.16
Сообщений: 953
МН-61 (магнитофон наземный) служит для ТО МС-61 (самолетный). Служит для проверки качества записи, перемотки звуконосителя, расшифровки переговоров экипажа при АС или оценки фразеологии при работе.

[^]
Tu95ms
27.10.2021 - 19:54
14
Статус: Offline


Юморист

Регистрация: 27.02.14
Сообщений: 437
Цитата (акуб @ 27.10.2021 - 19:51)
МН-61 (магнитофон наземный) служит для ТО МС-61 (самолетный). Служит для проверки качества записи, перемотки звуконосителя, расшифровки переговоров экипажа при АС или оценки фразеологии при работе.


Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
Hrenly
27.10.2021 - 20:01
15
Статус: Offline


Ярила

Регистрация: 24.02.15
Сообщений: 2422
Точно!

Топ-9 уникальных советских катушечных магнитофонов. Проволока и лента

[^]
Чайнег
27.10.2021 - 20:34
6
Статус: Offline


Весельчак Ы

Регистрация: 19.01.15
Сообщений: 253
В своё время работал со спец.мафонами УМР (устройство магнитной регистрации) в составе УРЦ (устройство регистрации цифровое) разработки конца 70-х.
Этот УМР пишет бездушную цифирь на бобины с лентой длиной до 3 километров со скоростью 3,048 метра в секунду. deg.gif
Сколько там дорожек писать не буду, скажу только, что дохуя gentel.gif
Фото нет. Иначе раскрыл бы все секреты Родины, нахуй gigi.gif

[^]
gem222
27.10.2021 - 20:53
5
Статус: Offline


Ярила

Регистрация: 17.07.11
Сообщений: 1589
В армейке, в скворечниках по концам ВПП видел такие (наверное МН-61). Записывали переговоры при взлёте-посадке.

[^]
evg489
27.10.2021 - 20:59
4
Статус: Offline


несу хуйню в массы

Регистрация: 10.07.09
Сообщений: 10375
Цитата (SESHOK @ 27.10.2021 - 19:24)
Летучая мышь

Аппарат заключен в корпус, полностью вырезанный из цельной заготовки легкого сплава, и весит 380 граммов. Выпускался магнитофон с 1971 года Киевским НИИ МАРС. Главной задачей при разработке, очевидно, была долгая и бесперебойная работа, поэтому качество изготовления всех элементов корпуса и лентопротяжного механизма чрезвычайно высоко. В качестве носителя используется стандартная магнитная лента шириной четверть дюйма, запись осуществляется на два миниатюрных микрофона.

В комплекте идет приспособление для моментального размагничивания записанной катушки.

Очень крутая штука по тем временам, даже и не знал что такие существовали

[^]
Bomz
27.10.2021 - 21:06
13
Статус: Offline


Хохмач

Регистрация: 23.08.13
Сообщений: 620
Цитата (акуб @ 27.10.2021 - 23:51)
МН-61 (магнитофон наземный) служит для ТО МС-61 (самолетный). Служит для проверки качества записи, перемотки звуконосителя, расшифровки переговоров экипажа при АС или оценки фразеологии при работе.

расшифровать разговор с МС-61 еще тот гемор.....некоторые фрагменты по десятку раз прослушивали ...качество звука отвратительное....на моем самолете стояло 2 МС... так как полеты были по 6-8 часов.. иногда и по 10часов ( самолет ИЛ-18-Д-36)

[^]
Nikolay4
27.10.2021 - 21:12
3
Статус: Offline


Ярила

Регистрация: 12.11.17
Сообщений: 1422
Цитата
Санда-МКП

Неправильно лента заправлена.

[^]
акуб
27.10.2021 - 21:34
5
Статус: Offline


Балагур

Регистрация: 29.01.16
Сообщений: 953
Цитата
расшифровать разговор с МС-61 еще тот гемор.....некоторые фрагменты по десятку раз прослушивали ...качество звука отвратительное....на моем самолете стояло 2 МС... так как полеты были по 6-8 часов.. иногда и по 10часов ( самолет ИЛ-18-Д-36)

Как и везде, навык нужен. Инструктор, который имел допуск на расшифровку, делал это на раз под протоколирование.
И техник, который оценивал качество записи. Но и знал все свежие анекдоты, кто с кем спит и какие животрепещущие проблемы волнуют летную службу. Интерес был освоить! gigi.gif

[^]
