Доброго времени суток. Понятия не имею, будет ли кому то интересно, но все же попробую.

Я не ремонтник, основная деятельность другая, но инструменты есть. И желание. Ну хобби можно сказать у меня такое. Чтоб для себя.

23 фото и немного текста

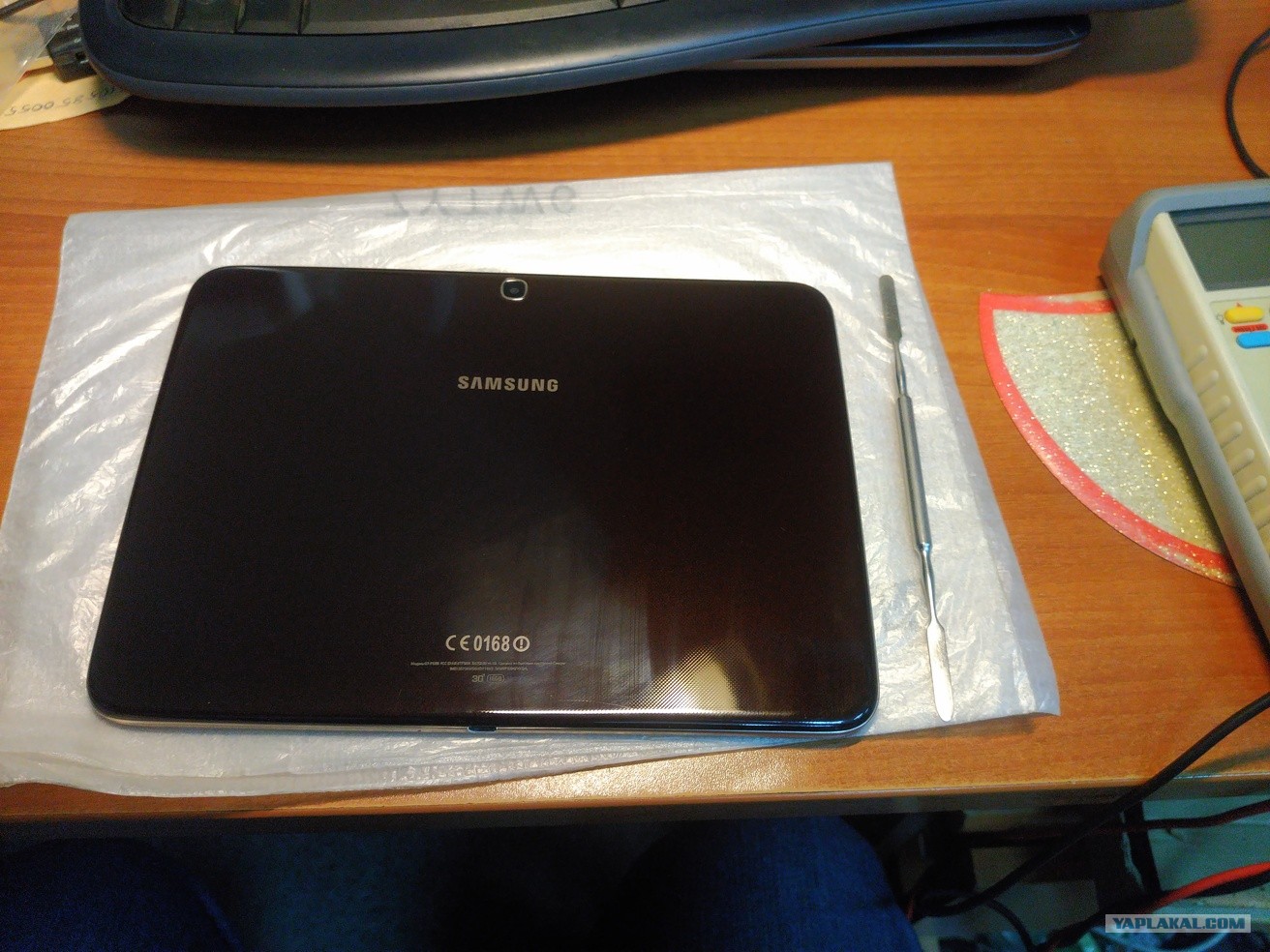

Преамбула: коллега принес планш со стандартной проблемой "не заряжается".
Ок, попробую решить...

Ремонт на коленке

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
geckelberry
15.10.2021 - 21:08
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Первое, что нужно проверить - наличие проблемы. Но там проверять было нефиг - разъем свернут нафиг, зарядка просто не втыкается физически. Ок. Располовиниваем. Располовинивал металлической лопаткой. Хотя говорят это моветон.

Это сообщение отредактировал geckelberry - 15.10.2021 - 21:09

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:11
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Получилось как то так (ни одна защелка не пострадала, кроме инструментов у меня подвижные сочленения рук и жопы)))

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:12
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216

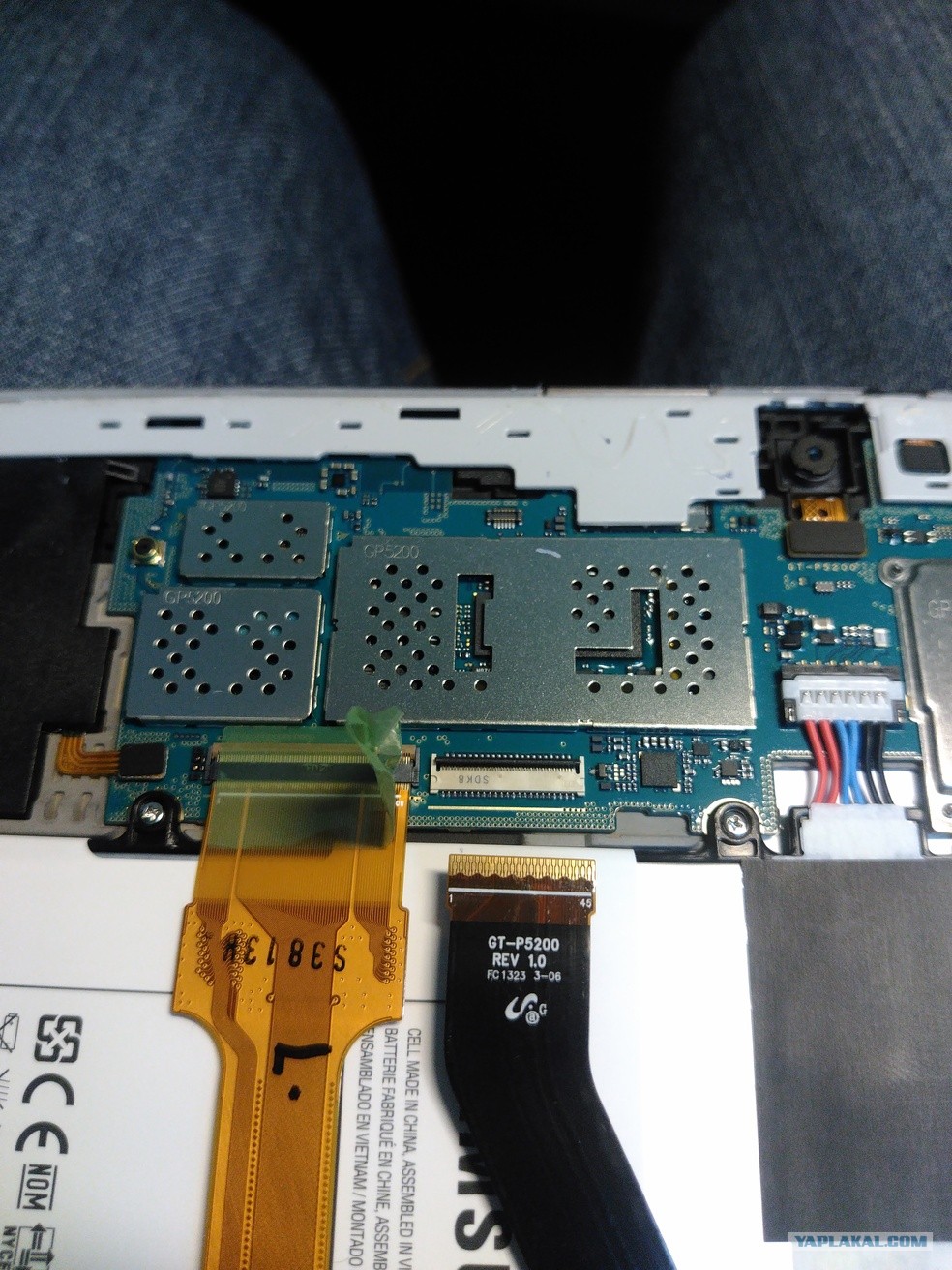

Все выглядит просто - от дырки для зарядки идет шлейф до мат платы. Вот он, злодей.

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:13
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Открутить пару винтов...

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:16
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
...отклеить всякие глупые пленки защитные, отщелкнуть разъем на материнской плате (хрупкий, осторожно, я ногтем открывал - шпателем на камеру)))

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:17
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Отщелкиваем

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:17
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
И вынимаем вынимательно.

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:19
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Шлейф в моем распоряжении. Э, эта што за железка? Нафиг ее (немного подогрев)

Это сообщение отредактировал geckelberry - 15.10.2021 - 21:19

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:22
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Ок погнали дальше. В принципе, новый кетайский шлейф стоит ненамного дороже, чем разъем для это самого шлейфа. Но мы ведь не ищем легких путей? Тем более это хобби, а оно должно приносить моральное удовлетворение. Решено, Буду менять разъем на оригинальный шлейф. Поехали.

Это сообщение отредактировал geckelberry - 15.10.2021 - 21:23

[^]
geckelberry
15.10.2021 - 21:24
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Берем такую паялку

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:24
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Обычный термофен.

[^]
geckelberry
15.10.2021 - 21:26
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Берем шлейф и нежно дуем на него "теплым" (ну как теплым, градусов 350-370) воздухом. Припой плавится, кадило мутится деталь отпаивается.

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:28
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Но посадочное место еще надо подготовить к установке нового разъема. Иначе херня получится.

[^]
geckelberry
15.10.2021 - 21:30
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Наносим немного флюса, потом с помощью оплетки, паяльника, изопропанола или бензина "калоша" и ёб%ной матери готовим место под пайку

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:30
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216

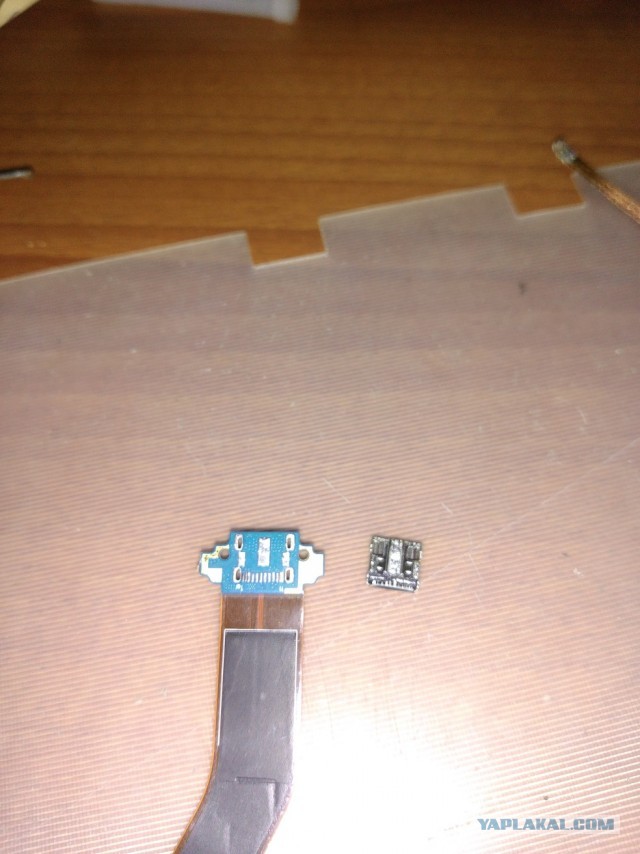

Прочищено-промыто. Справа - битый разъем.

Это сообщение отредактировал geckelberry - 15.10.2021 - 21:31

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:32
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216

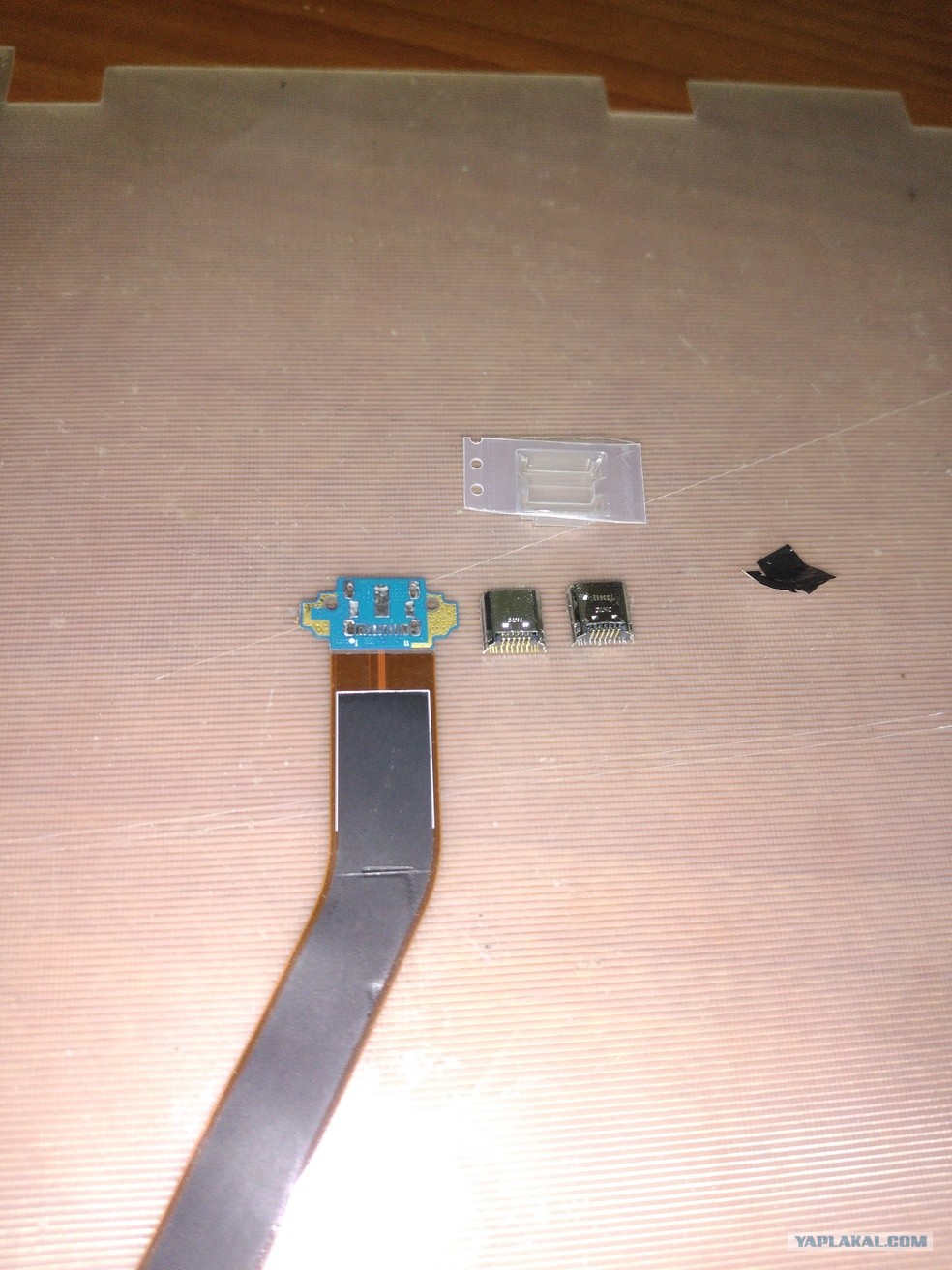

Ок. Разобрано распаяно. Теперь надо спаять собрать. Справа новый разъем.

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:34
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Паять обратно феном - не выйдет. Точнее присопливить может и выйдет, но мне так не нравится. Меняю жало на паяле на тонкое. Им реально палец можно проколоть...

Это сообщение отредактировал geckelberry - 15.10.2021 - 21:34

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:36
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Понеслась. Мелкоскома у меня нет (это все же хобби для упоротых всего лишь), поэтому паяю на ощупь )))

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:37
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
И обязательный контроль, правда без рентгеноскопии... Увы.

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:38
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Время собирать камни... (мож кто помнит?)

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:39
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Сраные наклейки, кстати, совсем даже нужные, может закоротить, поэтому все усаживаю согласно купленным билетам...

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:40
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Блин, четь не забыл про сраную железочку...

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:41
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Поставил на место. Винтики закрутил.

Ремонт на коленке

[^]
geckelberry
15.10.2021 - 21:41
Статус: Offline


Приколист

Регистрация: 13.10.21
Сообщений: 216
Результат предсказуем

Ремонт на коленке

[^]
