Всем привет.

Сегодня в рубрике "ремонт за копейки" будем восстанавливать древний телевизор LG на жидких кристаллах.

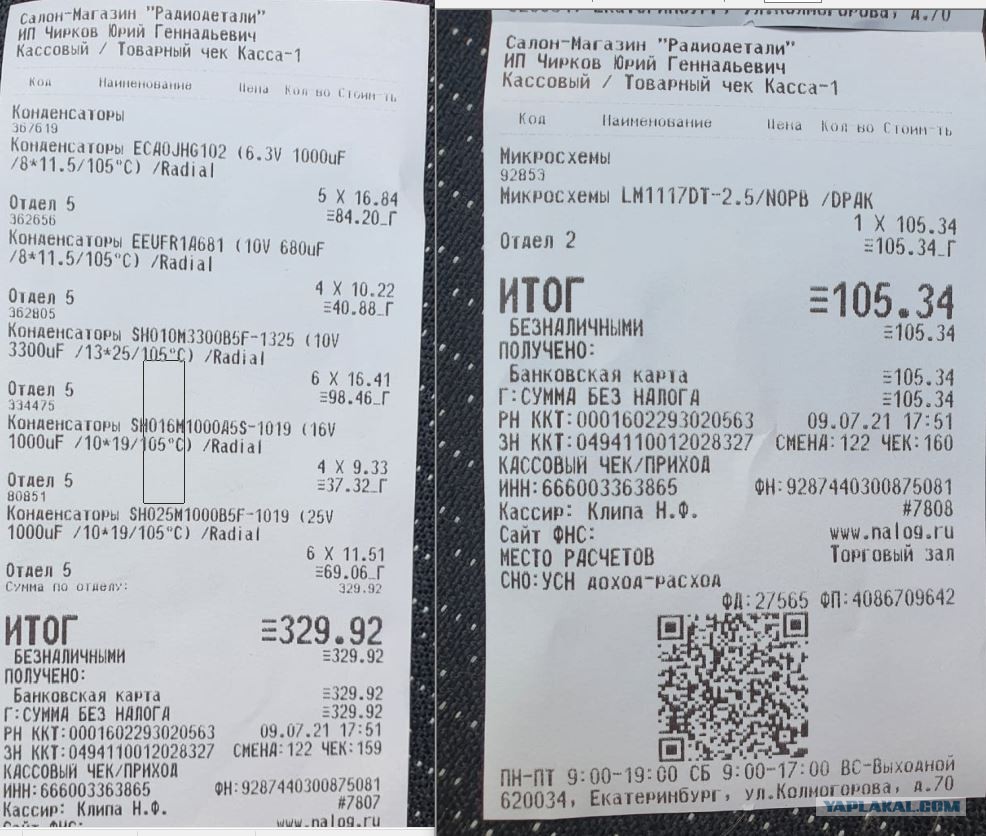

Сразу скажу что ремонт обошёлся в 181 рубль 1 копейку - чеки ниже. (Прошу дочитать до конца, там будет написано про низкую цену).

Ремонт жк-телевизора LG

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
5erG0
25.07.2021 - 21:40
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
Итак пришло мне как то сообщение следующего характера.
Ну а так как я немного паяльных дел мастер, то не мог отказаться.

Это сообщение отредактировал 5erG0 - 25.07.2021 - 21:40

Ремонт жк-телевизора LG

[^]
5erG0
25.07.2021 - 21:41
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
Телевизор LG 32LC2RB, 2007 года выпуска. Один хозяин. Уже был в ремонте (со слов хозяина).
При подключении к сети действительно не включается. Что-то щелкает и моргает индикатор включения.
"Пффф" Думаю, ну типовая неисправность - вышли из строят электролитические конденсаторы. Заменю за полчаса.


[^]
5erG0
25.07.2021 - 21:41
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
Открыл заднюю крышку и металлический кожух. Как и ожидалось кондёры слегка надулись.

[^]
5erG0
25.07.2021 - 21:42
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
Сходу перепаиваю пять этих всдувшихся конденсаторов, и при включении в сеть уже нет никаких щелчков реле. Оно щелкнуло только один раз. Потом при включении на кнопку "вкл" послышался характерный высокочастотный писк, который издают все современные источники питания. И тут я почти обрадовался, подумав что телевизор заработал. Однако посмотрев на экран, увидел вот такую печаль-беду


Ремонт жк-телевизора LG

[^]
5erG0
25.07.2021 - 21:43
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
Вот такого я уж точно не ожидал. Сперва подумал на матрицу. Потом еще на что-то. А так как опыта в ремонте телевизоров у меня не было то и не знал что дальше делать.
Но благо у меня есть такая замечательная услуга от провайдера, как доступ к сети интернет. И я непременно ей воспользовался, зайдя на всем известный поисковик от гугл.

Ремонт жк-телевизора LG

[^]
5erG0
25.07.2021 - 21:44
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
На одном из сайтов нашел подобную проблему http://defekt-tv.ru/remont-zhk-televizorov...vizorov-lg.html
там говорится, дословно: "Причина - на плате T-con неисправен стабилизатор N7 на 2,5 Вольт (расположен в левом нижнем углу если держать LVDS-ом вниз), который выдавал 1,25 Вольт."
Посмотрел на плату t-con, и разглядел там что-то похожее на этот стабилизатор.

Ремонт жк-телевизора LG

[^]
5erG0
25.07.2021 - 21:44
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
Но для того чтобы точно убедится, нужно разобрать еще половину телевизора, сняв металлический каркас с платами источника питания и главной платой.


Ремонт жк-телевизора LG

[^]
5erG0
25.07.2021 - 21:45
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
на плате t-con обнаружил точно такой стабилизатор. Даже обозначение такое же - N7. На фото он уже демонтирован.

Ремонт жк-телевизора LG

[^]
5erG0
25.07.2021 - 21:45
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
Измерил на нем напряжение. Почти же 1,25 Вольта что и в описанной ситуации.

Ремонт жк-телевизора LG

[^]
5erG0
25.07.2021 - 21:46
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
Но если с заменой кондёров проблем нет, ибо это расходный материал, как электроды у любого сварщика. То с таким стабилизатором, который еще и не на популярные 3,3В или 5,0В, определенно проблемы. У меня естественно такого не оказалось. Ближайший магазин в 70 километрах. Чтобы проверить, что причина в стабилизаторе, я вместо него припаял на проводках dc-dc преобразователь, в узких кругах более известный как китайская понижайка LM2596, предварительно выставив на нем выходное напряжение 2,5В. И телевизор на удивление заработал. Yeah!

[^]
5erG0
25.07.2021 - 21:47
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
Осталось дождаться когда привезут новую детальку, установить её на законное место и собрать всё взад.


А теперь мысли по поводу стоимости ремонта. В одной из прошлых тем, когда ремонт гироскутера обошелся в 20 рублей, было много комментариев что я не посчитал цену паяльника, не посчитал заранее потраченного времени на обучение и опыт. Так и хочется спросить а сколько стоит время которое уходит на пердеж в диван?
В стоимость ремонта данного телевизора я вложил только стоимость деталей, потому что делалось почти для себя, точнее для местного дартс-клуба, для которого я, опять же в одной из прошлых тем, собирал спортивное табло. Я даже не собираюсь считать сколько сантиметров припоя я потратил, сколько времени работал пяльник и свет над столом, сколько трафика ушло на поиск решения, а также сколько времени ушло на обучение и опыт. Также не буду считать сколько стоит стул на котором сидел, и квартира в которой живу. Некоторые скажут, что это крайности. Тогда я спрошу - "что нужно конкретно считать при определении цены такой работы? Конкретно статьи расходов/доходов. Не пальцем в небо, а четко цифры". Кто-то свое время пропивает, кто-то делает поделки из бересты, кто-то зарабатывает деньги в такси или разработкой и сборкой мебели - пожалуйста, я не против.
Да, мастер за такой ремонт возьмет тыщи две, не меньше. Хотя работы тут как вы видели на час-два. Потому что мастер включает в стоимость ремонта свой опыт. И это нормально и правильно. Я же просто показываю, что в принципе каждый, кто немного умеет держать паяльник вполне способен отремонтировать такую "сложную" технику. Пробуй, смотри. Нет ничего сложного. У меня были телеки в ремонте, но дальше блоков питания я не уходил. Если было что-то сложнее, то я отказывался. А тут дали за бесплатно починить, грех не воспользоваться таким бесценным опытом.


Ремонт жк-телевизора LG

[^]
5erG0
25.07.2021 - 21:48
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
в завершение видосик о процессе ремонта - долгий нудный скучный. Но может кому и будет полезно.

Всем удачи!

https://youtu.be/-WxPT3uFW74

[^]
woww
25.07.2021 - 21:49
10
Статус: Offline


Ярила

Регистрация: 19.03.09
Сообщений: 2270
а где ты там релле нашел? кстати стабилизаторы по питанию это бич телеков лж...

[^]
трампапам
25.07.2021 - 21:50
0
Статус: Offline


Шутник

Регистрация: 24.07.21
Сообщений: 5
и всё?
а что за клуб такой с результатами матчей,букмекеры?

[^]
xort82
25.07.2021 - 21:50
47
Статус: Offline


Шутник

Регистрация: 14.01.17
Сообщений: 16
Я вот думал сюда
деградировать захожу, а ты телевизор наладить научил меня

Размещено через приложение ЯПлакалъ

[^]
RVstrax
25.07.2021 - 21:50
31
Статус: Offline


Ярила

Регистрация: 24.10.10
Сообщений: 5255
5erG0
молодец повезло
мне вот чет типовых болячек давно не попадалось

ВСегда сперва полезут после ютуба наковыряют и потом кусками несут)) не посмотрите? тут все пару деталек))) причем либо материнку либо ток блок питания
внизу моя работа чистка капауда выковыривание деталек обвязки и ребол потом чипа на филипсе gigi.gif

Это сообщение отредактировал RVstrax - 25.07.2021 - 21:57

Ремонт жк-телевизора LG

[^]
JohnConnor7
25.07.2021 - 21:51
15
Статус: Offline


Весельчак

Регистрация: 22.01.18
Сообщений: 105
Все нормально,молодец! Руки прямые в наше время,на вес золота!

Размещено через приложение ЯПлакалъ

[^]
5erG0
25.07.2021 - 21:51
17
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
Цитата (woww @ 25.07.2021 - 21:49)
а где ты там релле нашел? кстати стабилизаторы по питанию это бич телеков лж...

вот же. На картинке.

Ремонт жк-телевизора LG

[^]
vanonik
25.07.2021 - 21:52
17
Статус: Offline


Ярила

Регистрация: 2.05.12
Сообщений: 1330
Молоток, ТС! Есть еще люди, которым важен опыт и знания, а не "проще отдать 2к и забыть".

[^]
Mist47
25.07.2021 - 21:54
18
Статус: Offline


Юморист

Регистрация: 28.05.17
Сообщений: 506
Ну поздравляю, ТС. Иногда гугл дает больше инфы чем пидарасы в ремцентрах. Ремонтировал сам как-то поломку связанную с памятью тв, где прошивка лежит. Себестоимость ремонта также около 200 рублей, еще и 4 микрухи памяти в запасе и программатор остались. Выпаивал обычным 60 ваттным паяльником.

[^]
woww
25.07.2021 - 21:54
0
Статус: Offline


Ярила

Регистрация: 19.03.09
Сообщений: 2270
Цитата (5erG0 @ 25.07.2021 - 20:51)
Цитата (woww @ 25.07.2021 - 21:49)
а где ты там релле нашел? кстати стабилизаторы по питанию это бич телеков лж...

вот же. На картинке.

ага, очень старый телек...

[^]
xeknxf
25.07.2021 - 21:55
2
Статус: Offline


Ярила

Регистрация: 22.03.17
Сообщений: 1547
Цитата
5erG0
молодец повезло
мне вот чет типовых болячек давно не попадалось

ВСегда сперва полезут после ютуба наковыряют и потом кусками несут)) не посмотрите? тут все пару деталек))) причем либо материнку либо ток блок питания

Хлеб отбирают? Или ты тож любитель, к которому все несут, мол, тыш разбираешься, тебеш лягко.

Размещено через приложение ЯПлакалъ

[^]
5erG0
25.07.2021 - 21:55
8
Статус: Offline


Хохмач

Регистрация: 8.04.14
Сообщений: 666
Цитата (трампапам @ 25.07.2021 - 21:50)
и всё?
а что за клуб такой с результатами матчей,букмекеры?

я сам когда в итоге починил, то тоже спросил "и всё?" Ибо настолько быстро отремонтировал, несмотря на две неиспраности.

Дартс-клуб города Новоуральска. Участник которого принимал участие на чемпионате Мира в Лондоне в декабре прошлого ковидного года. А в сентябре этого едет на кубок мира в Германию.

[^]
RVstrax
25.07.2021 - 21:59
3
Статус: Offline


Ярила

Регистрация: 24.10.10
Сообщений: 5255
Цитата (xeknxf @ 25.07.2021 - 21:55)
Цитата
5erG0
молодец повезло
мне вот чет типовых болячек давно не попадалось

ВСегда сперва полезут после ютуба наковыряют и потом кусками несут)) не посмотрите? тут все пару деталек))) причем либо материнку либо ток блок питания

Хлеб отбирают? Или ты тож любитель, к которому все несут, мол, тыш разбираешься, тебеш лягко.

да как бы нет

мне все затейливые виды поломок таскают вверху фото выложил кляксу чистил и ставил на место обвязку потом чип снимал ,перекатывал шары и обратно ставил менял радиатор и резал крышку ТВ ставил сетку

а так норм wub.gif
мне бы такие простые поломки,я бы озолотился Гыыы gigi.gif
Шучу

это филиповская типовая хрень кляксы от ремонтников горе ставят) вот такие дела
прям под процем это
крупнее что бы понятно было

вычистить кляксу выковыривать обвязку промыть посадить детали на место

Это сообщение отредактировал RVstrax - 25.07.2021 - 22:05
