Дорогие друзья, долго не решался поделиться своей «поделкой», сейчас актуальны другие темы. Хотя и сейчас не уверен, что зайдет вам. Давайте немного отвлечёмся от короновируса и вакцинации smile.gif

Предыстория:
Мой отец работал в авиации и всё детство прошло в аэропорту нашего города. Как говорят: "Авиацией заражаются в детстве!" Так случилось и у меня: я хотел быть пилотом (лётчиком). Я всегда с восхищением смотрел на эту профессию! Не укладывалось в голове как эти люди это делают!

В пилоты меня не взяли (зрение). Так что 20 лет я работал на обычной работе.
Но как-то случайно попробовал современный авиасимулятор и понял, что до моей мечты - один шаг!

А дальше попробовал "более сильные средства" - авиатренажёры (кабины настоящих самолетов). И в какой-то момент понял, что я могу попробовать сделать что-то подобное.

Сразу отвечу на самый главный вопросов: ЗАЧЕМ?
Во-первых чтобы получить неограниченный доступ к небу, во-вторых просто хотелось попробовать сделать это своими руками! Могу я или нет!
О покупке настоящей кабины не было речи, столько денег не было. Решено было сделать её с нуля. Вот такая была мотивация.

Ну а теперь давайте расскажу, как это было. Будет описание к фотам, но его можно и не читать.

Сразу скажу, что поскольку я не пилот, то в формулировках возможны огрехи. Заранее прошу прощения.

"Кино" получилось длинным: 91 фото и 2 видео

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
softlink
12.07.2021 - 09:43
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
01. С чего все начинается? Конечно же с рамы и несущих конструкций. Надо сказать, что чертежи этого всего пришлось "выдумывать из головы", т.к. производитель прототипа конечно не предоставил чертеж самолета (дабы мы его не сделали в гараже). На разработку и сборку каркаса ушло чуть больше 4х месяцев. Кабину делали по схемам и 3D-моделям, которые есть в открытом доступе.

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:44
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
02. Собираем верх: варим, шпаклюем, красим

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:44
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
03. Собираем низ: варим, шпаклюем, красим

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:44
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
04. Всё вместе

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:45
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
05. Еще вместе

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:45
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
06. Обтягиваем всё это дело «кожей»

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:45
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
07. Ещё

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:45
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
08. И ещё

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:46
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
09. Итак следующий этап - педали. Для самолета это очень важный орган управления как и в автомобиле, но назначение их отличается. Начнем с того что педали всего две. Педали на самолете выполняют сразу три функции! Первая - это нам привычные тормоза (причем тормоза левые и правые), вторая - это управление рулём направления (в полете) для изменения положения самолета по горизонтали, и третья – управление поворотом носовой стойки шасси (на земле) как руль на автомобиле. Поэтому конструкция педалей не проста (и получилась не с первого раза)
Сама педаль


Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:47
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
10. Маятники

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:47
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
11. В сборе

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:48
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368

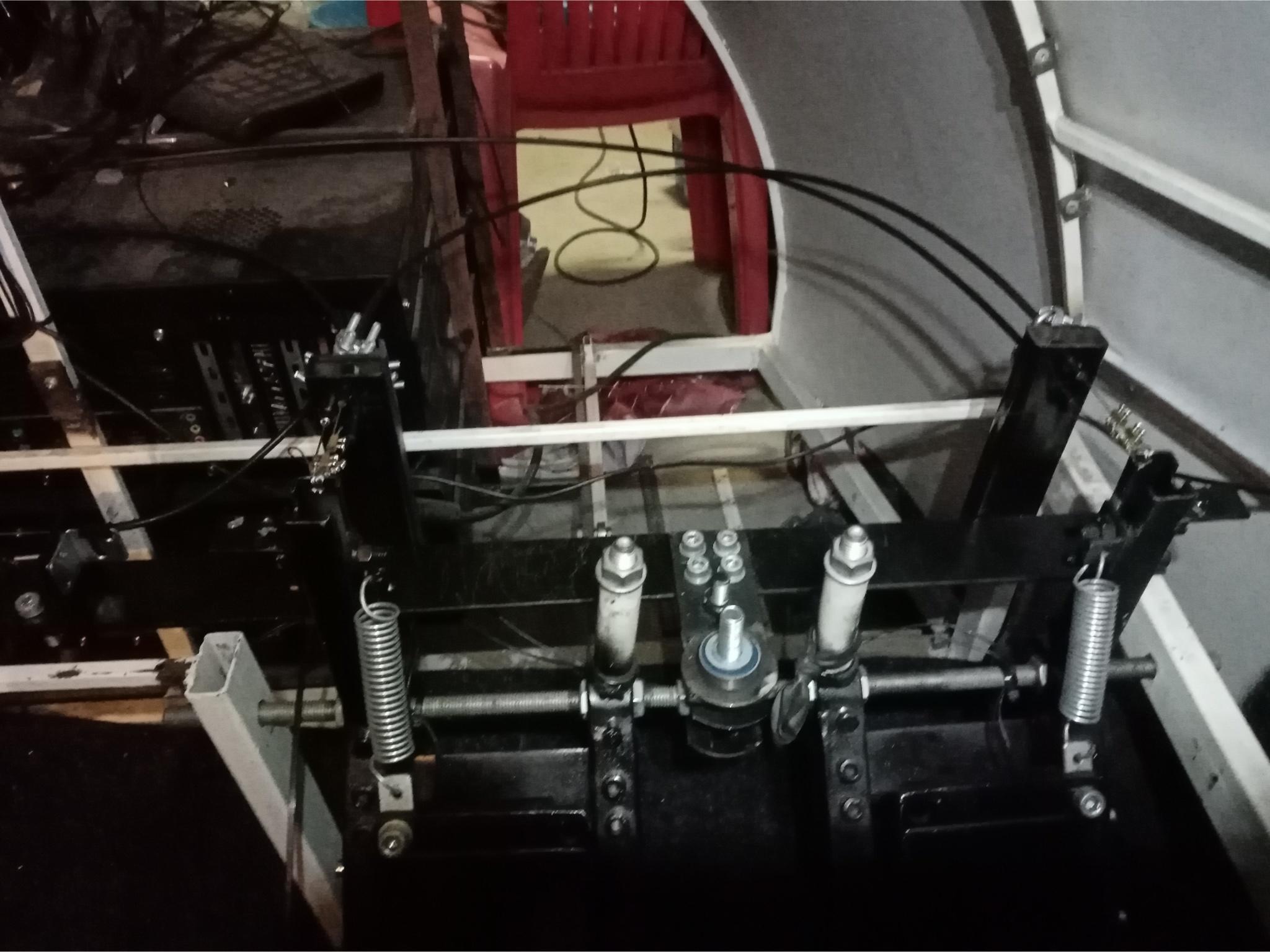

12. Тросовый привод педалей. Левый и правый комплект педалей пилотов должны быть синхронизированы

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:48
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
13. Ну а теперь панели управления.
На данном самолете используется интеллектуальная система управления. Она немного отличается панели управления самолетом, где очень много приборов и переключателей. Она содержит: два многофункциональных дисплея, панель управления электрооборудованием, верхнюю панель управления системами самолета (overhead), и панель РУД (рычаг управления двигателем). Покупаем 3D-принтер, дальше без него никак.


Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:49
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
14. И первым делом изготавливаем «крутилки» (сдвоенные энкодеры)

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:49
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
15. Рисуем

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:49
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
16. Печатаем

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:50
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
17. Собираем

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:50
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
18. Берем прозрачный пластик и наносим на него все надписи с помощью ультрафиолетовой печати, чтобы в дальнейшем сделать подсветку всех надписей.

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:50
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
19. …

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:51
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
20. После этого режем его на лазере

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:51
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368

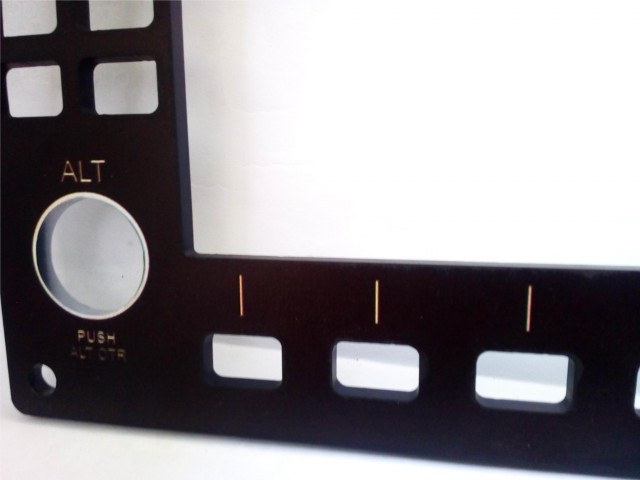

21. И красим торцы (пластик же прозрачный)

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:51
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
22. Еще торцы

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:52
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
23. Собираем Overhead

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
softlink
12.07.2021 - 09:52
Статус: Offline


Приколист

Регистрация: 27.07.16
Сообщений: 368
24. И зажигаем его

Мечтать летать: Постройка кабины авиасимулятора своими руками

[^]
