"Однорукий" пистолет: Bergmann/Lignose Einhand, SIG Chylewski

В очередной раз, шлюхаясь, но ентим вашим, ынтырнетам, наткнулся на интересную статейку, коией - спешу поделиться с Уважаемой Публикой.
Текст - авторский, без правок.
Итак - поехали.

Будет 11 картинок, текст, гифка и видео. Источник ©

И снова вернемся к излюбленной теме автора - немецким "жилетникам" начала ХХ века. Но на этот раз для разнообразия поговорим не о "чистокровном немце", ибо географически история начнется в австрийской Вене, а в персоналиях - вообще с поляка Витольда Хылевского.

При всех плюсах тогдашних "жилетников", которые и обеспечили им бум популярности, хватало у них и минусов: в силу неизбежного упрощения конструкции такие пистолеты были не особо безопасны при ношении во взведенном состоянии с патроном в патроннике, да и склонность к осечкам у них при таком ношении частенько возрастала, ибо в угоду удешевлению и материалы на них шли отнюдь не первосортные, боевые пружины быстро садились при длительном сжатии. Соответственно, "в случае чего", ради которого сэр, герр или месье и таскал с собой свой "жилетник", про быстрый выстрел можно было забыть - более того, без второй руки для манипуляций с затвором можно было забыть и про выстрел вовсе. При осечке (на дешевых патронах тех лет дело отнюдь не редкое, особенно на маломощных УСМ "жилетников"), опять-таки, для выброса дефектного патрона тоже требовалась помощь второй руки. Так что появление конструкций, позволявших выполнить досылание патрона и постановку на боевой взвод той же рукой, что и удерживает сам пистолет, было просто неизбежным. (Тут автор, меланхолично взглянув на болтающуюся на косынке левую руку, невольно вздохнул - да, полезно иногда...).

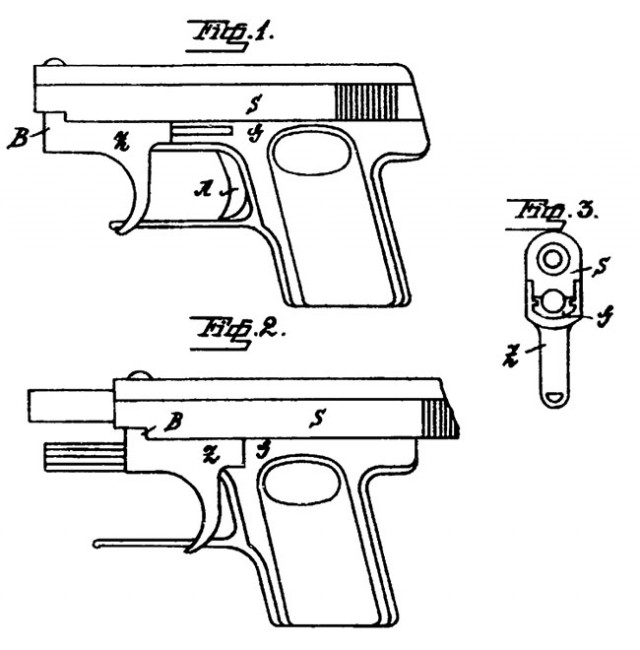

Начало истории - в австрийском патенте Хылевского от 1913 года, как раз и заложившем основу идеи.

Хылевский выполнил переднюю часть спусковой скобы подвижной, продольно перемещающейся на двух направляющих рамки и упирающейся в затвор - таким образом, не меняя хвата, стрелок мог указательным пальцем отвести затвор назад и взвести боевую пружину, а, пока палец переносился на спусковой крючок, возвратная пружина затавила бы затвор вернуться в переднее положение, дослав патрон в патронник. Естественно, такая конструкция была жизнеспособной только на "жилетниках" под короткий маломощный патрон, у которых и ход отката затвора был невелик, и возвратная пружина была не чрезмерно жесткой. Судя по всему, именно из-за этого аналогичную идею для полноразмерных пистолетов несколькими годами ранее в Норвегии забросил Оле Краг - неизвестно, правда, знаком ли был с его работами Хылевский, да и чего уж там: идея все-таки из разряда очевидных.

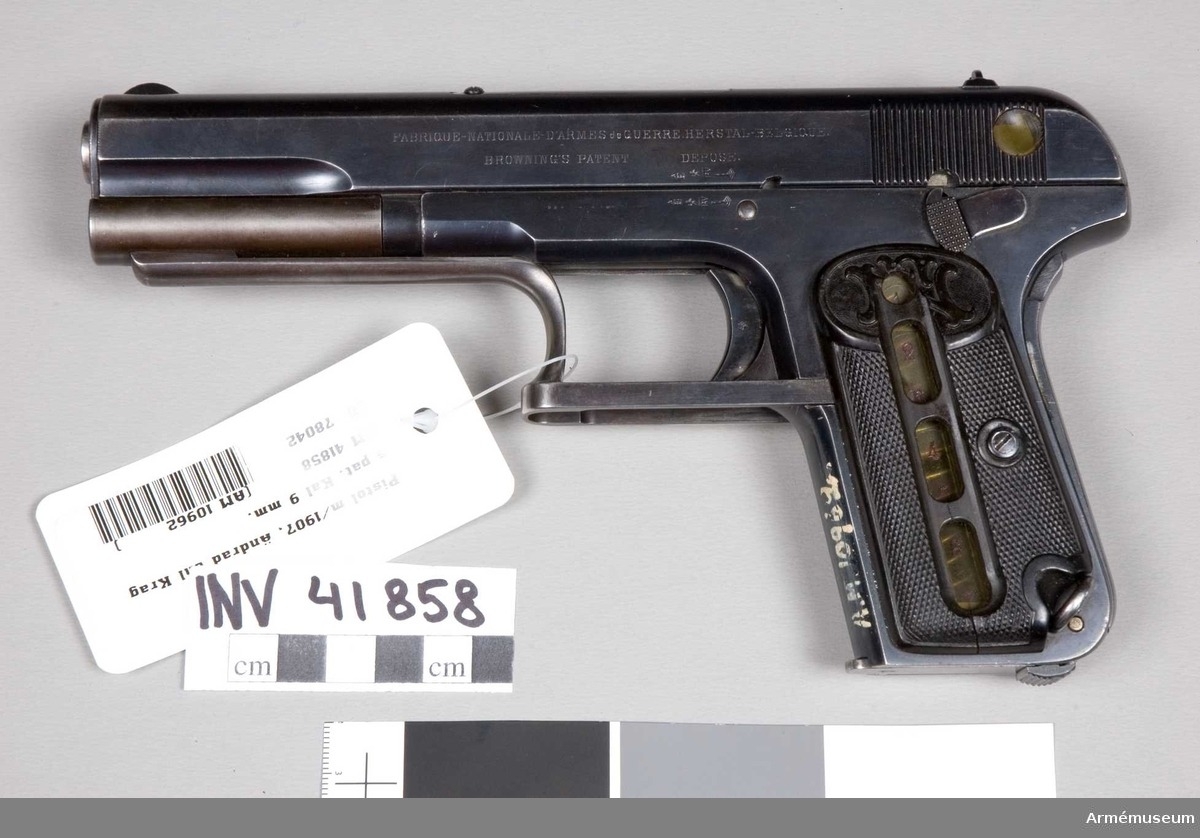

FN Browning M.1903, экспериментально модернизированный Крагом

Американский патент Крага - уже на "жилетнике", но с конструкцией гораздо менее технологичной, чем у Хылевского: скоба движется вся, имея длинные направляющие, заходящие в пазы на рукояти.

На следующий год Хылевский усложняет конструкцию:

Теперь отпускать рычаг взвода уже не было нужно: в конце отката затвора тот автоматически расцеплялся с "приспособлением Хылевского", а при дальнейшем его прожатии нажимался и спуск, то есть выстрел можно было произвести одним движением пальца максимально быстро.

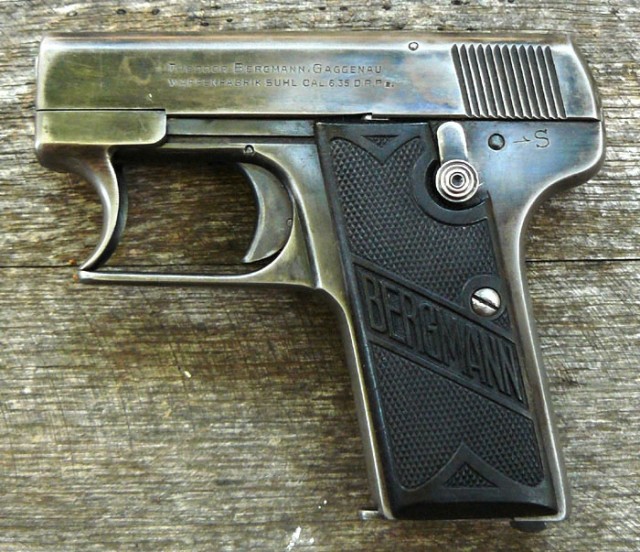

А далее с началом Первой мировой войны в Европе стало не до "жилетников" - к конструкции Хылевского вынужденно обращается фирма Теодора Бергманна из немецкого Зуля, которая из-за ограничений, наложенных на Германию после поражения в войне, "переквалифицировалась" для выживания как раз на пистолеты, но и то в 1922 году была "на корню" куплена акционерным обществом Lignose A.G. Собственно говоря, в разговоре об этом пистолете по этой причине и используется обычно двойное название - Bergmann-Lignose, хотя никогда такой маркировки он не имел, на накладках рукояти и затворе фигурировало или "Bergmann", или "Lignose". Именно "Бергманны" наиболее редки - они начали рекламироваться в журнале Der Waffenschmied только в 1921 году, а уже в следующем году превратились в Lignose Einhand. В них использовался первый патент Хылевского, который и был приобретен фирмой Бергманна - с необходимостью отпускать рычаг взвода и переносить палец на спуск.

...

Стоит отметить, что в Германии оригинальная конструкция Хылевского была модернизирована, права на нее за Lignose A.G. закрепил рейхспатент 388458. Здесь нажатие на рычаг взвода выполняло еще одну функцию - автоматически снимало пистолет с предохранителя:

Впрочем, реально пистолеты все так же собирались по оригинальной схеме Хылевского от 1913 года

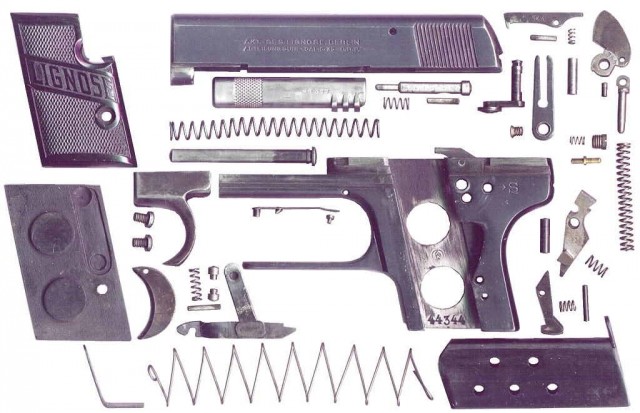

Сам пистолет, как и подобает "жилетнику", оставался простым по конструкции и в разборке: скрытый в рамке курковый УСМ, ствол, сцепленный "по-браунинговски" с рамкой гребнями, свободный затвор.

Пистолет, судя по всему, производился до 1927 года, когда бывшее оружейное производство Бергманна в Зуле (включая испытательное стрельбище) было перекуплено Waffenfabrik Gebrüder Merkel. Судя по серийным номерам, к этому времени было выпущено около 50 тысяч пистолетов в нескольких модификациях.

Lignose 2A - здесь как раз работает оригинальная схема Хылевского по патенту 1913 года

Блэт, гифка не грузится. Заменю на видео, с которого она была сделана:



Лан.
Поехали дальше

Это сообщение отредактировал Beard74 - 10.05.2021 - 11:58

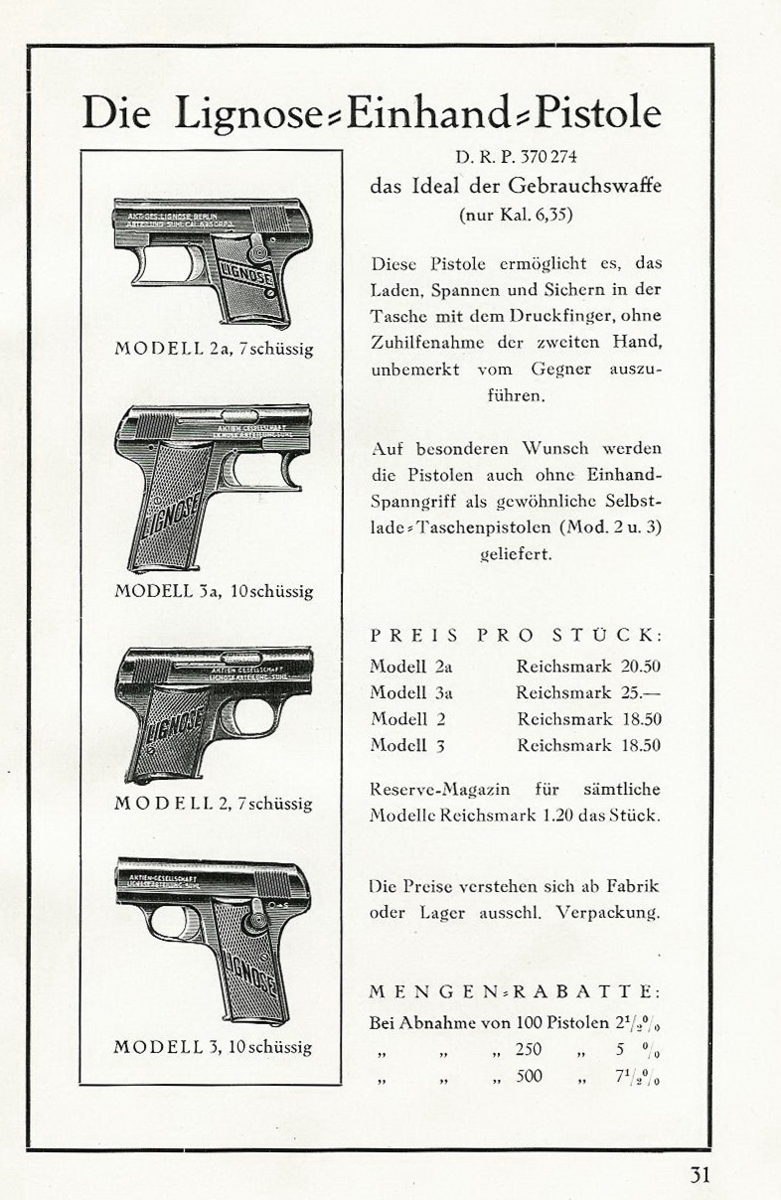

Страница каталога Lignose от 1927 года. Заметьте, что обе модификации пистолета (2 - с 7-зарядным магазином, 3 - с 10-зарядным) выпускались и в исполнении без "приспособления Хылевского".

Кстати, а что сам Хылевский? Поскольку продал он только свой первый патент, то вторым, от 1914 года, мог продолжать пользоваться. Но, не имея собствнного производства, ему пришлось обратиться аж в Швейцарию, заинтересовав Schweizerische Industrie-Gesellschaft (проще говоря - SIG) своей конструкцией. Выпуск пистолета, который поэтому и принято называть SIG-Chylewski, начался в 1922 году...

...но в 1923 году уже был остановлен всего на тысяче экземпляров. Дело было в том, что "одноходная" конструкция Хылевского, где выстрел происходил в конце хода рычага взвода, на практике оказалась проблемной и небезопасной (из-за чего можно встретить пистолеты, на которых "приспособление Хылевского" вообще было намертво притянуто к рамке с помощью винта владельцем) - с учетом невеликого спроса SIG принимает решение не дорабатывать конструкцию, а расторгнуть контракт с Хылевским и остановить производство полностью.

Ну и видео, про сей девайс:



Всё.
Доклад окончил.
Можно пинать.
