Настольные часы на газоразрядных индикаторах.

Двадцать фотографий и видео.

Yap 09.05.2026 - 13:12

Продам слона • На сайте 21 год

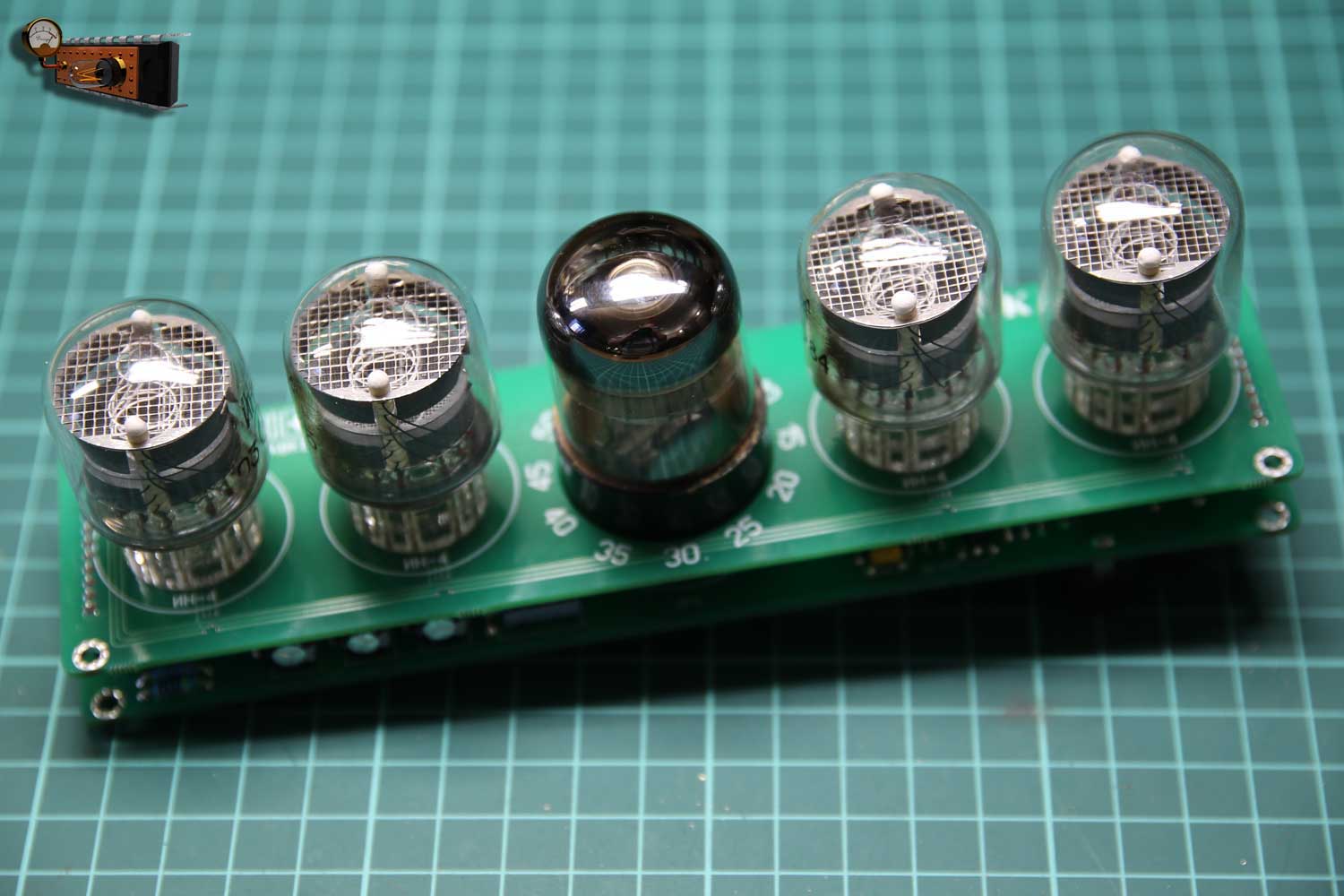

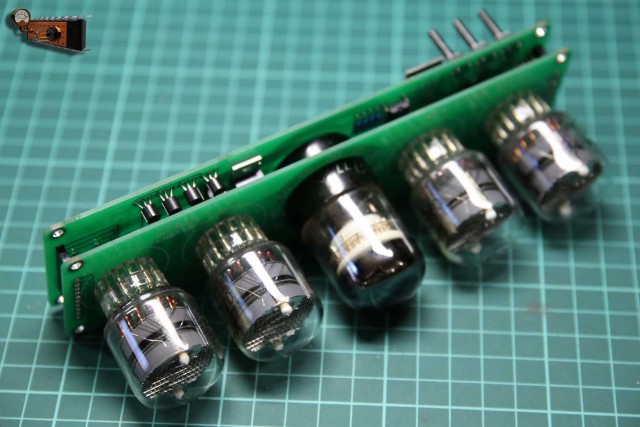

Недавно получил от Тимофея Носова его новую разработку – часы с управлением через Wi-Fi и декатроном в качестве индикатора секунд.
У Тимофея была похожая конструкция, но там время синхронизировалось через спутники навигации и требовалось подключения специального приёмника. В данной конструкции время синхронизируется через интернет. Кнопки тоже присутствуют, но с весьма усечённым функционалом.
Реализовано три сценария управления часами:
1. Без Wi-Fi механическими кнопками для домохозяек
2. Смартфоном через Wi-Fi подключение к часам
3. Удаленно через Интернет для энтузиастов

Сама конструкция очень ограничивает полёт фантазии в виде произвольного расположения ламп, ведь для этого надо разобрать всё устройство, а этого мне делать очень не хотелось.
Немного поломав голову, я всё-таки решил сделать классический корпус в виде прямоугольника, но со своей изюминкой. Этой изюминкой будет рамная конструкция с радиусной передней панелью.

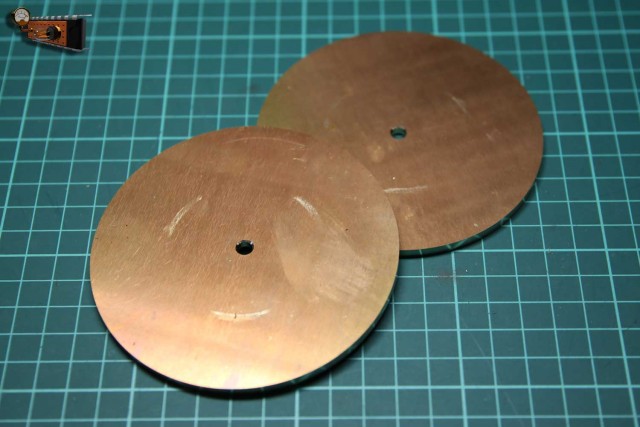

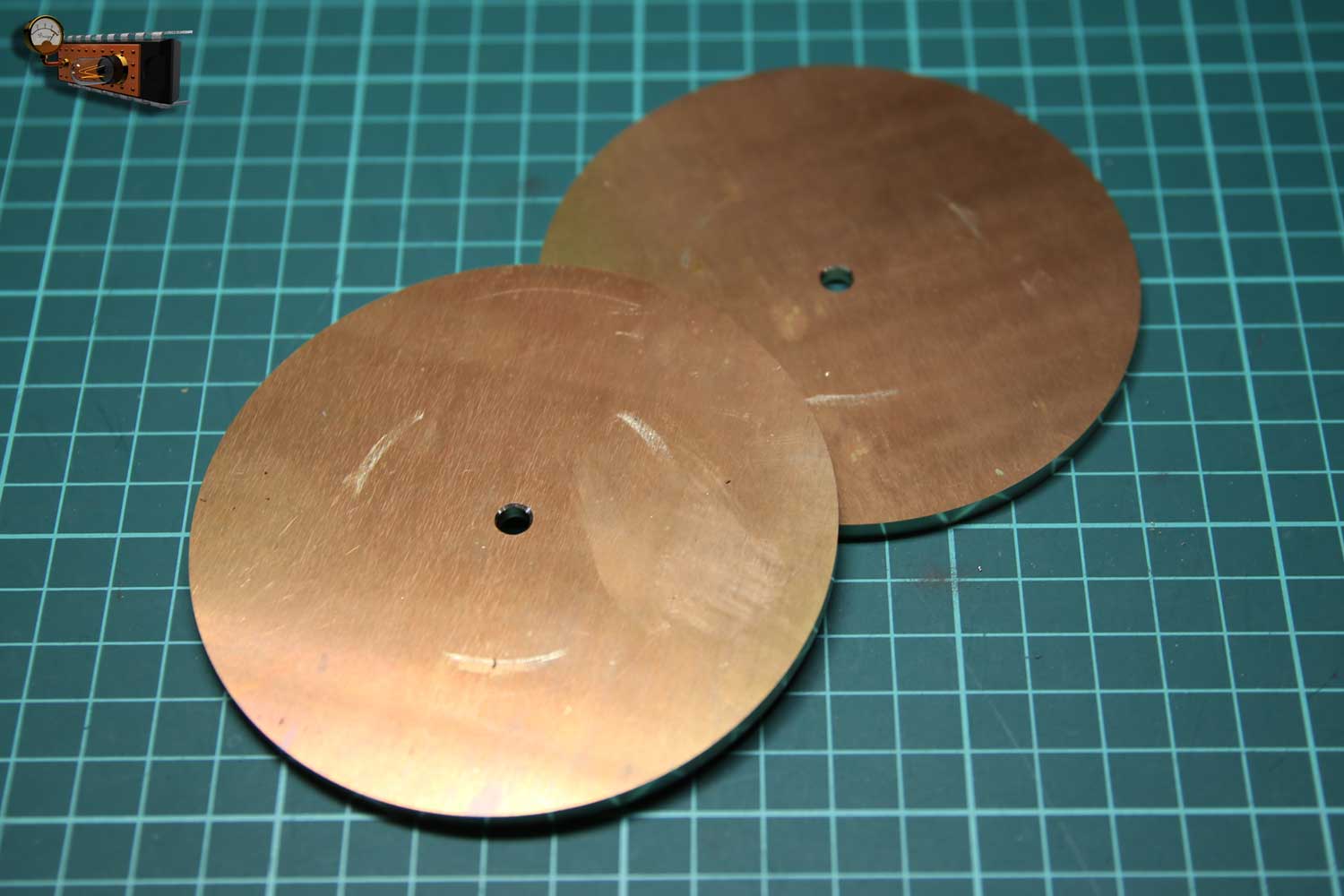

Сначала делаю боковые щёчки из листовой латуни. Для этого вырезаю два диска.

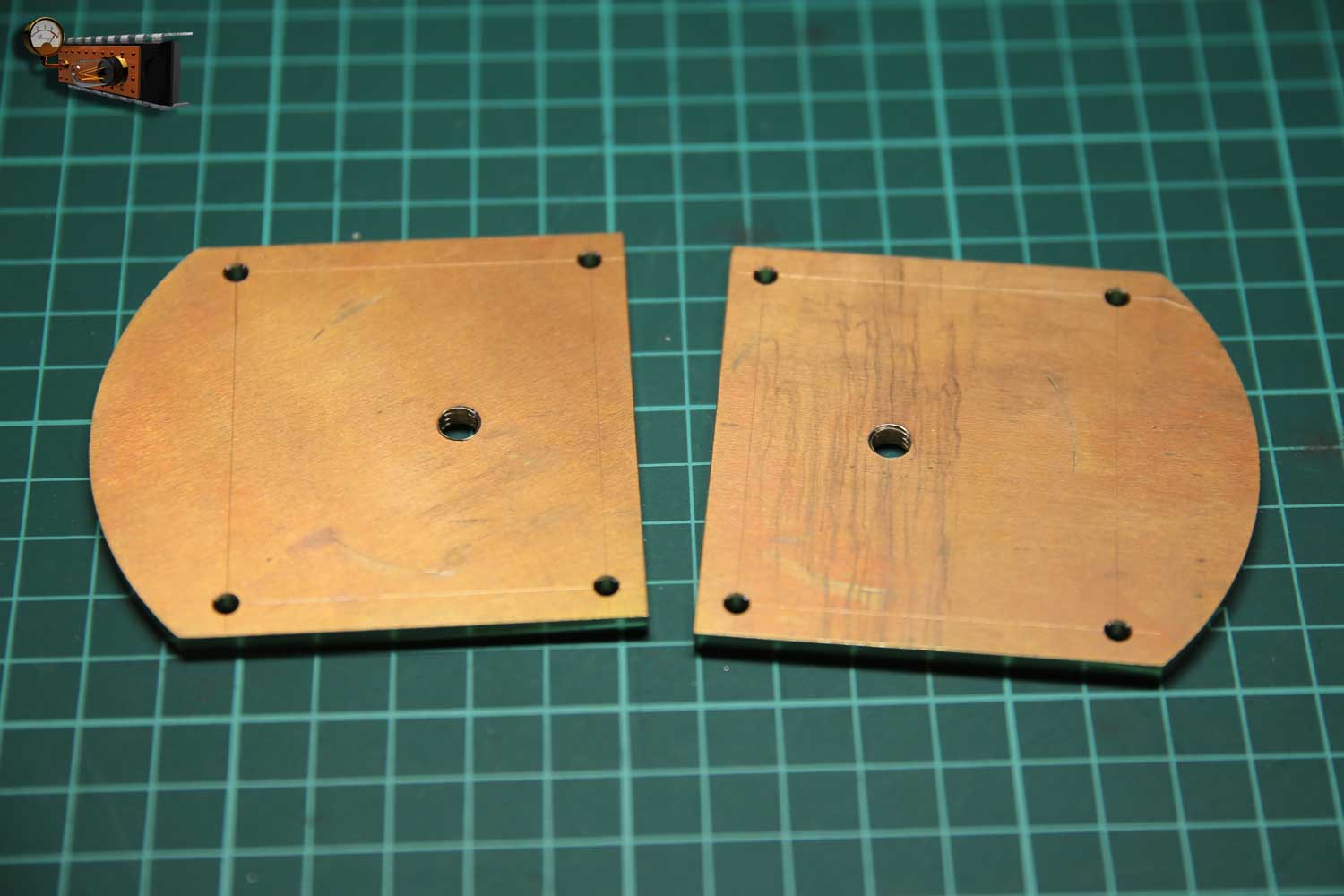

Далее на фрезерном станке придаю щёчкам окончательную форму и сверлю отверстия для перемычек.

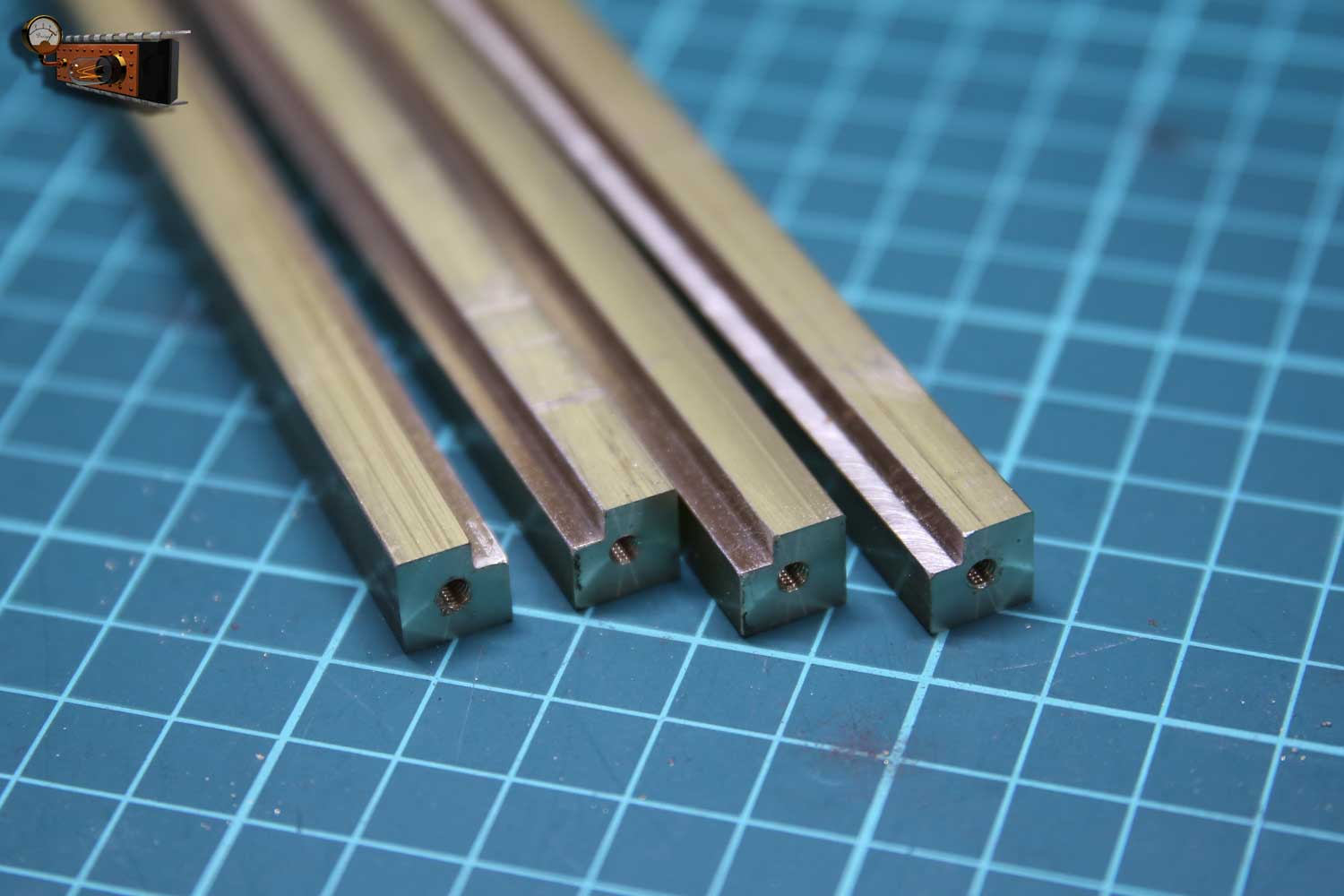

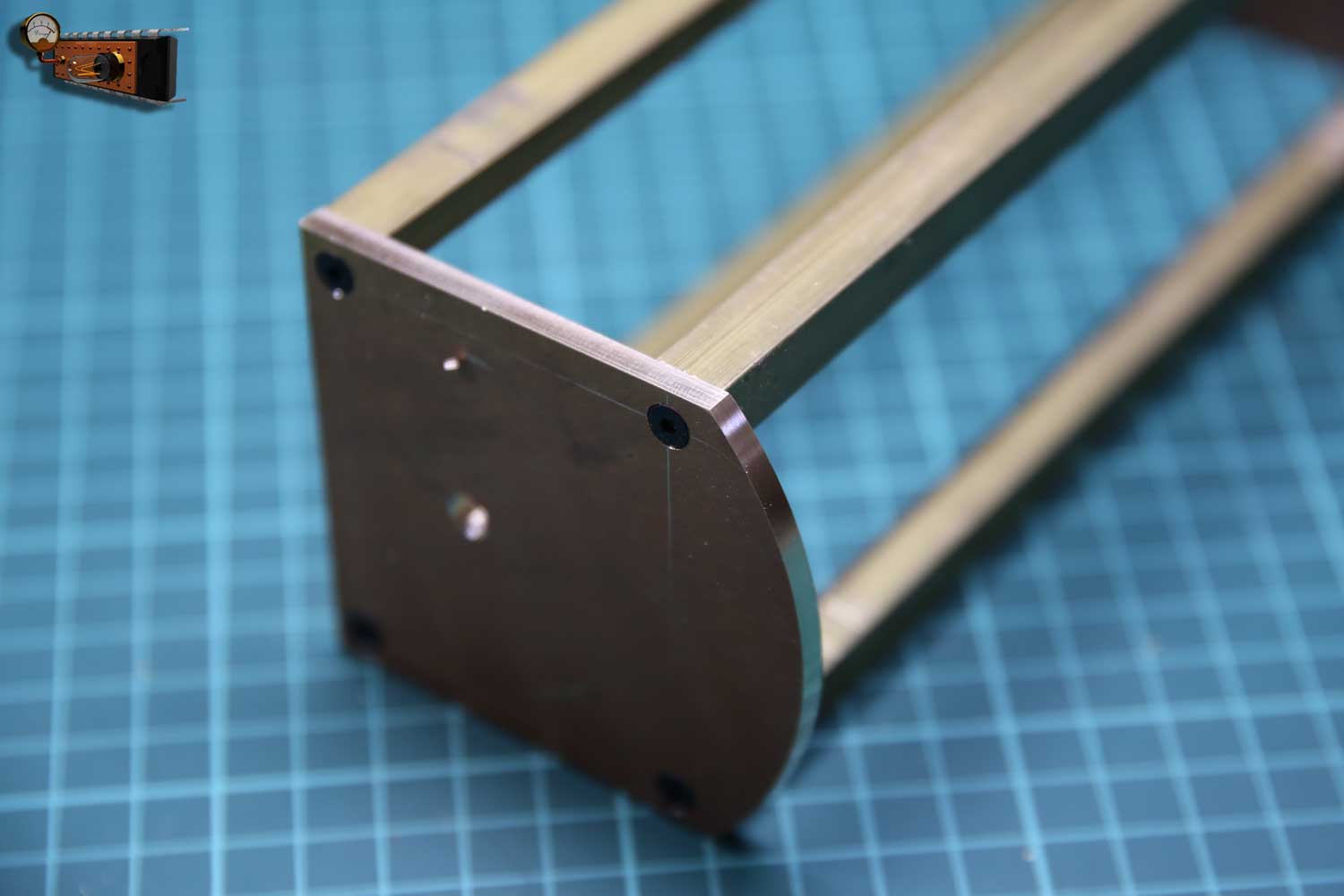

Сами перемычки рамы делаются из квадратного латунного прутка 10 Х 10 мм, по одной грани делаю выборку 3 Х 3 мм по всей длине.

Рама стягивается винтами М3. При окончательной сборке заменю винты на латунные и отполирую.

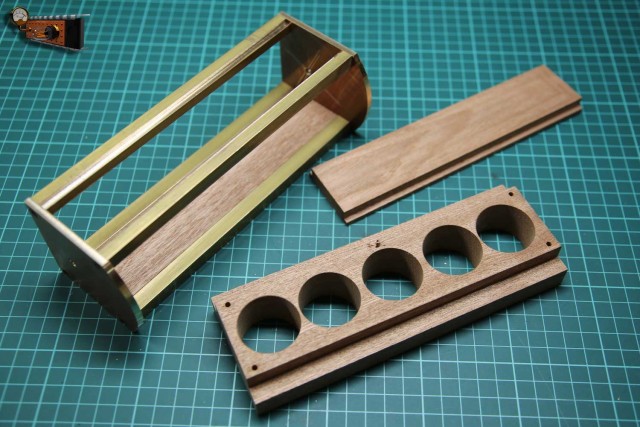

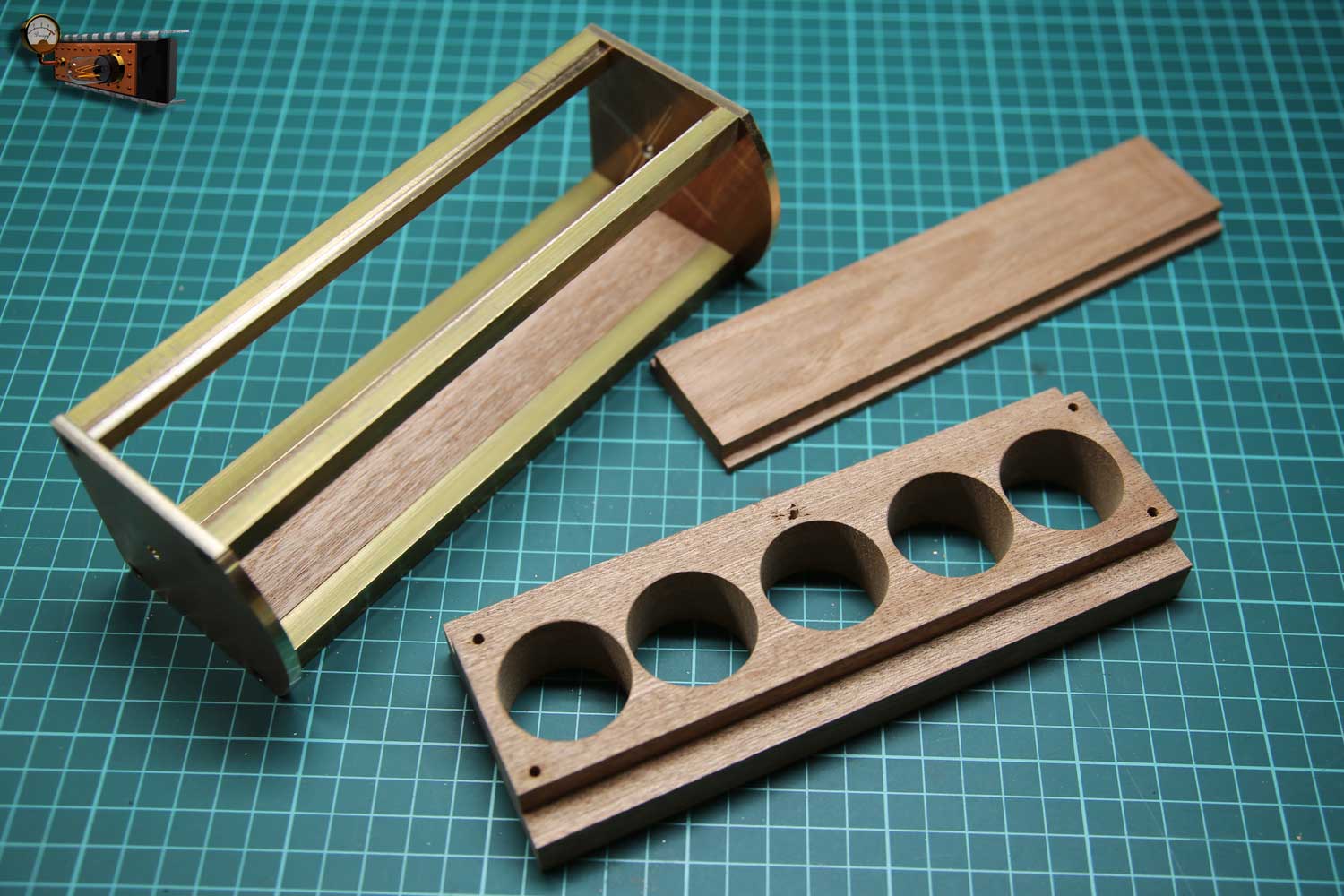

Из массива красного дерева делаю вот такие дощечки. Размеры соблюдаю так, чтобы эти дощечки плотно вставлялись в раму и с небольшим припуском по толщине для дальнейшей шлифовки. Переднюю часть так же сделал на фрезерном станке и методом расточки точно прорезал отверстия.

Все детали склеиваю эпоксидной смолой и после отверждения клея примеряю плату к корпусу.

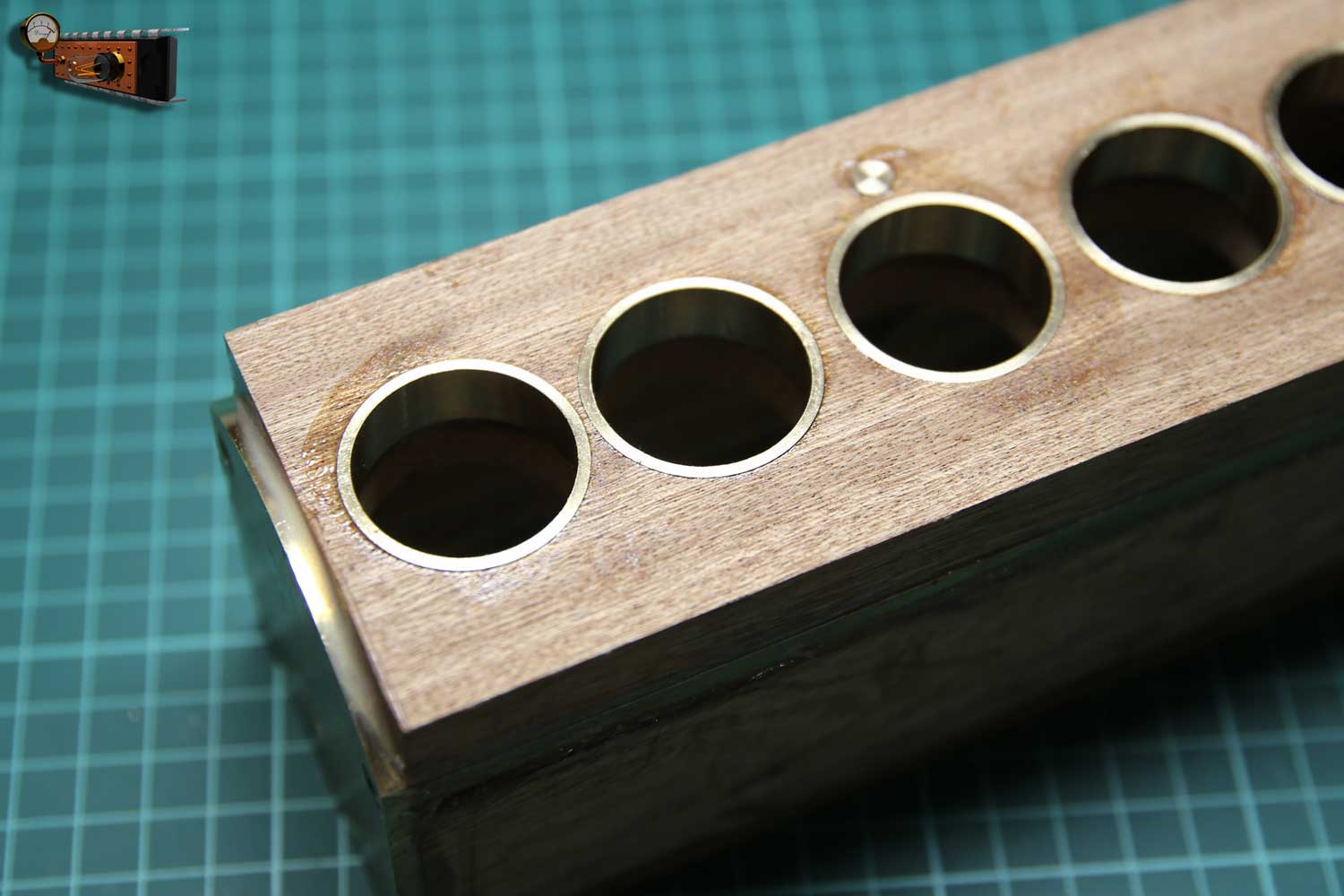

В отверстия для ламп вклеиваю латунные трубки.

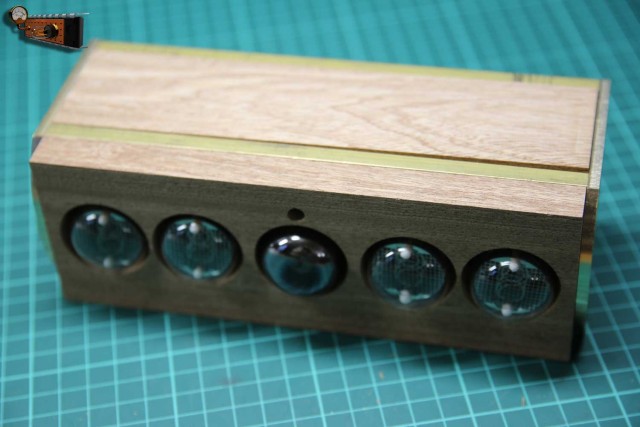

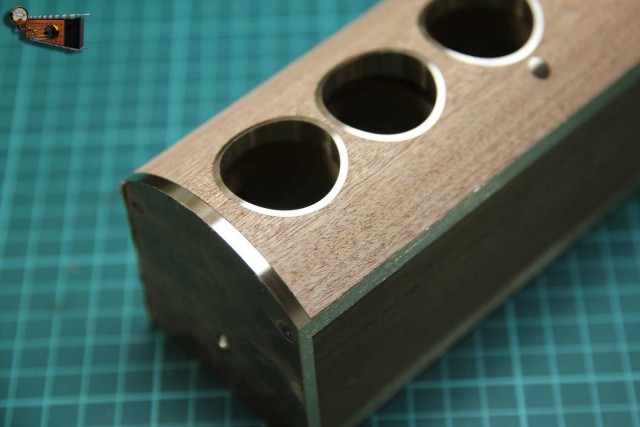

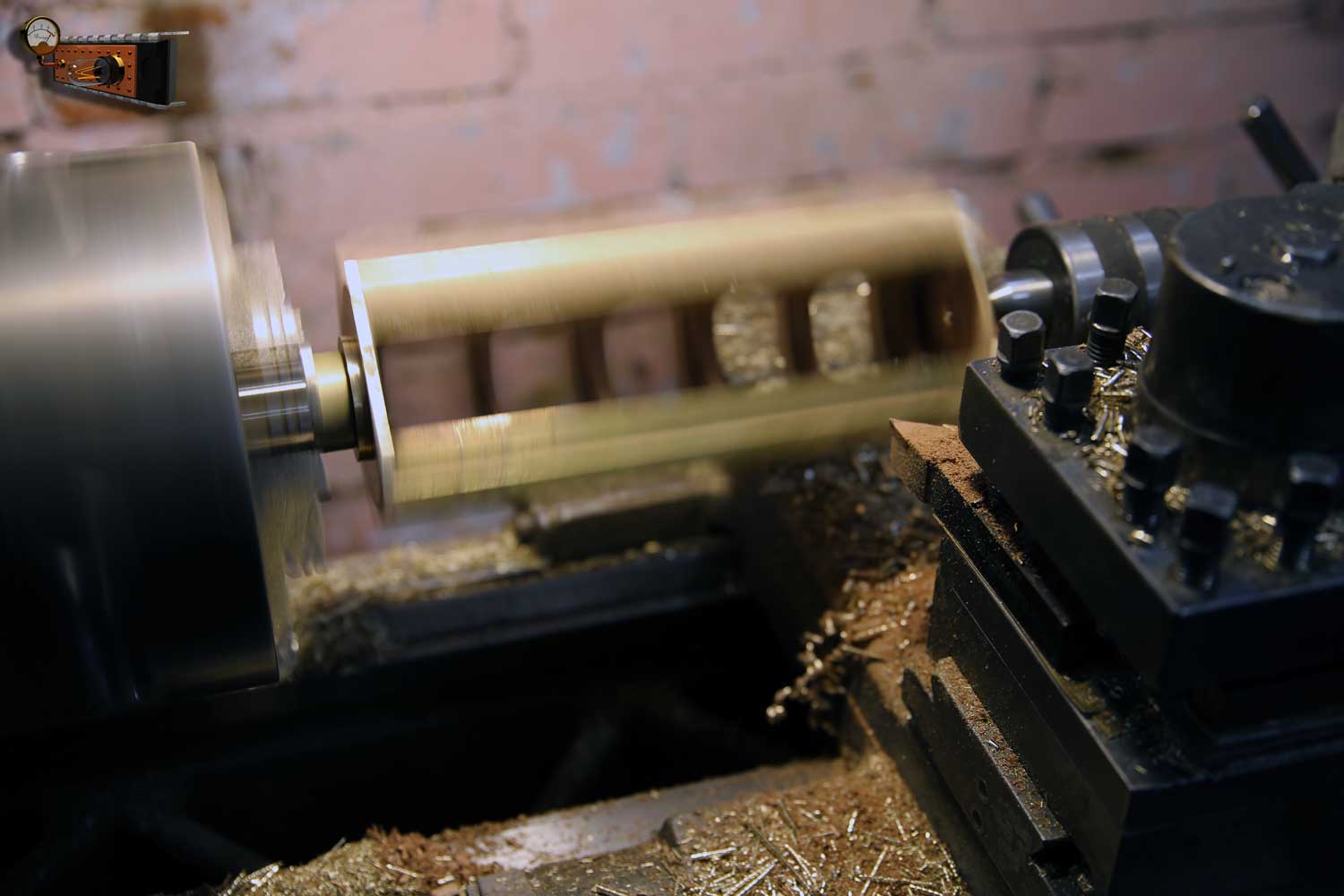

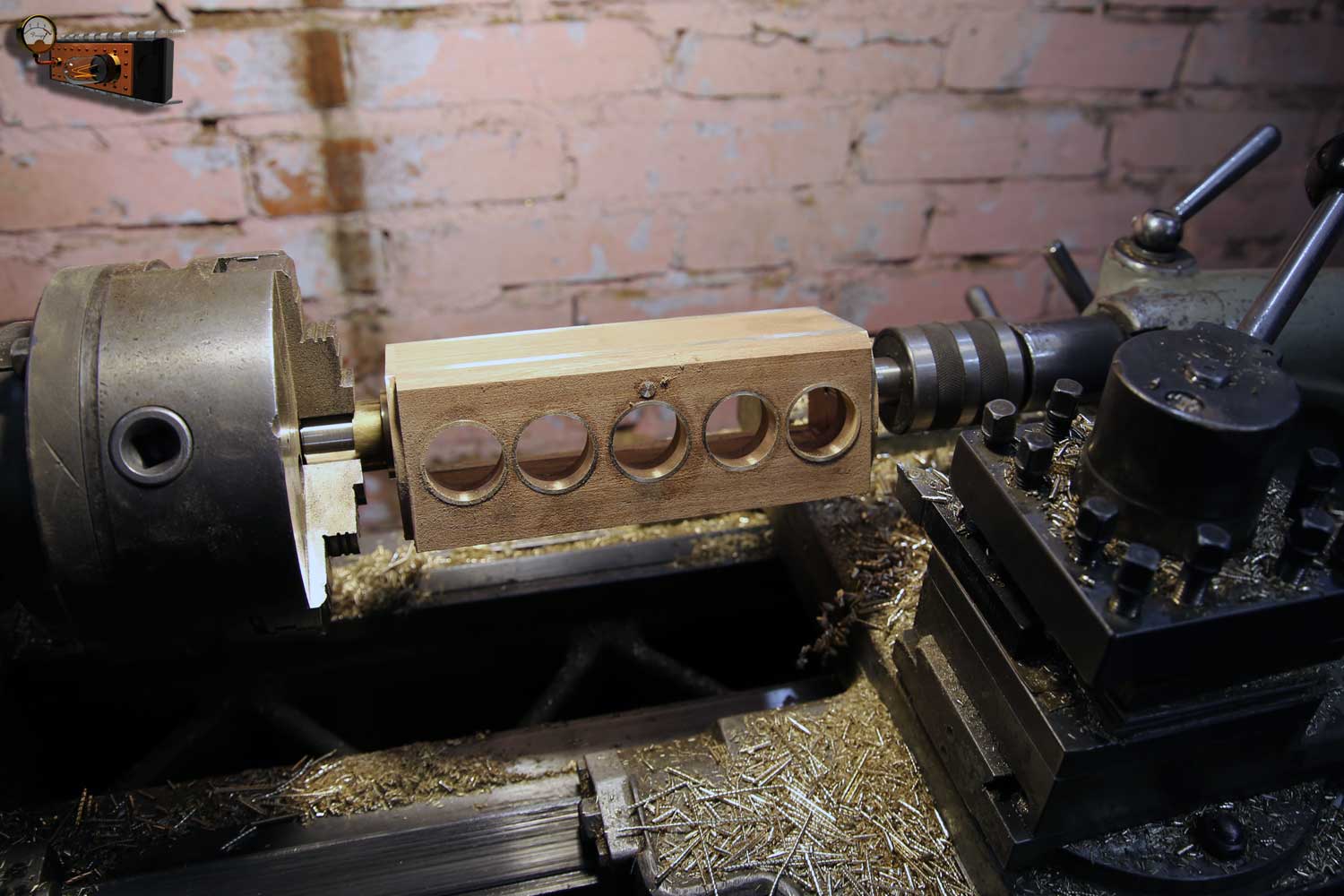

Следующим шагом устанавливаю корпус на токарный станок и придаю форму передней стороне корпуса.

Получился идеальный радиус изгиба.

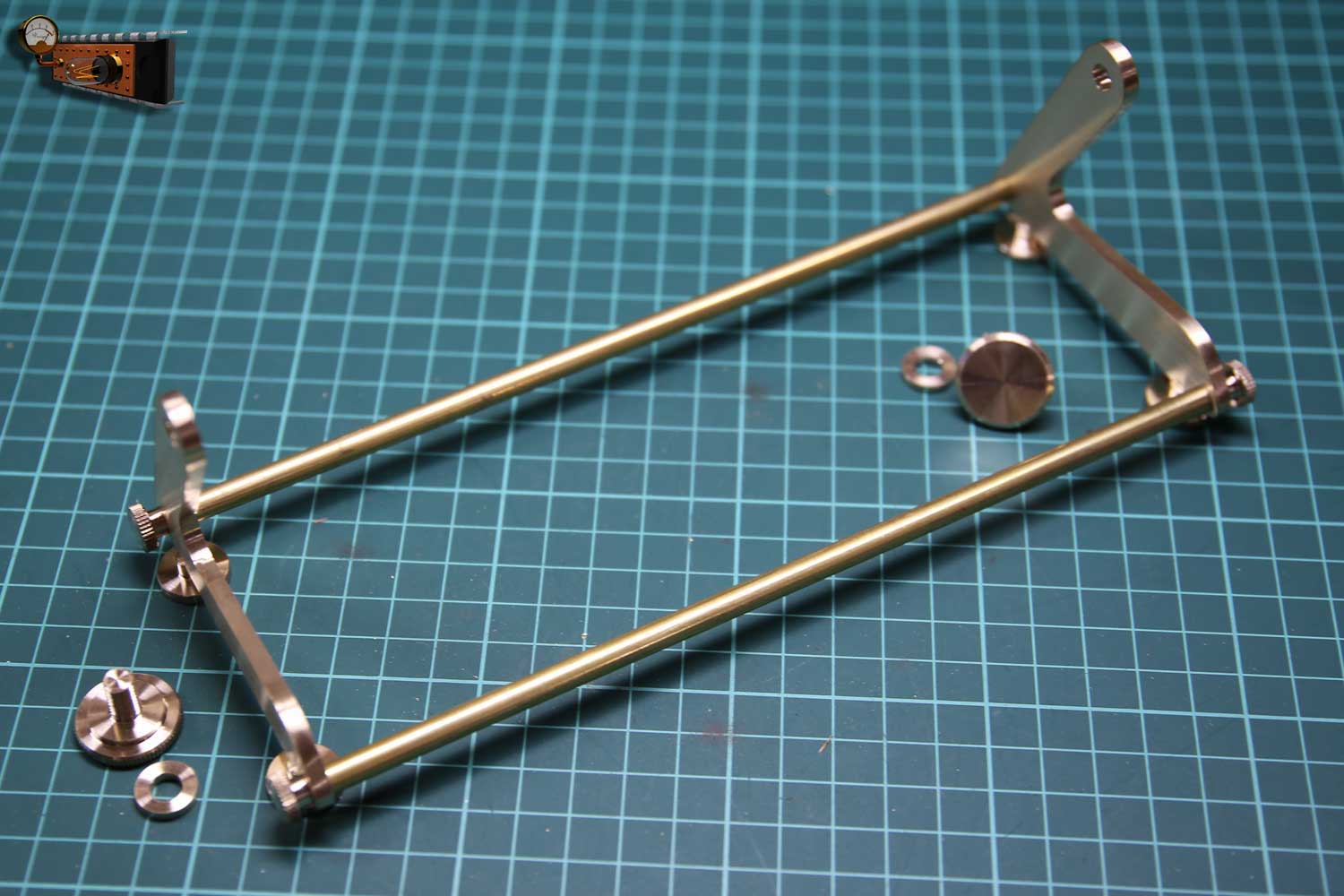

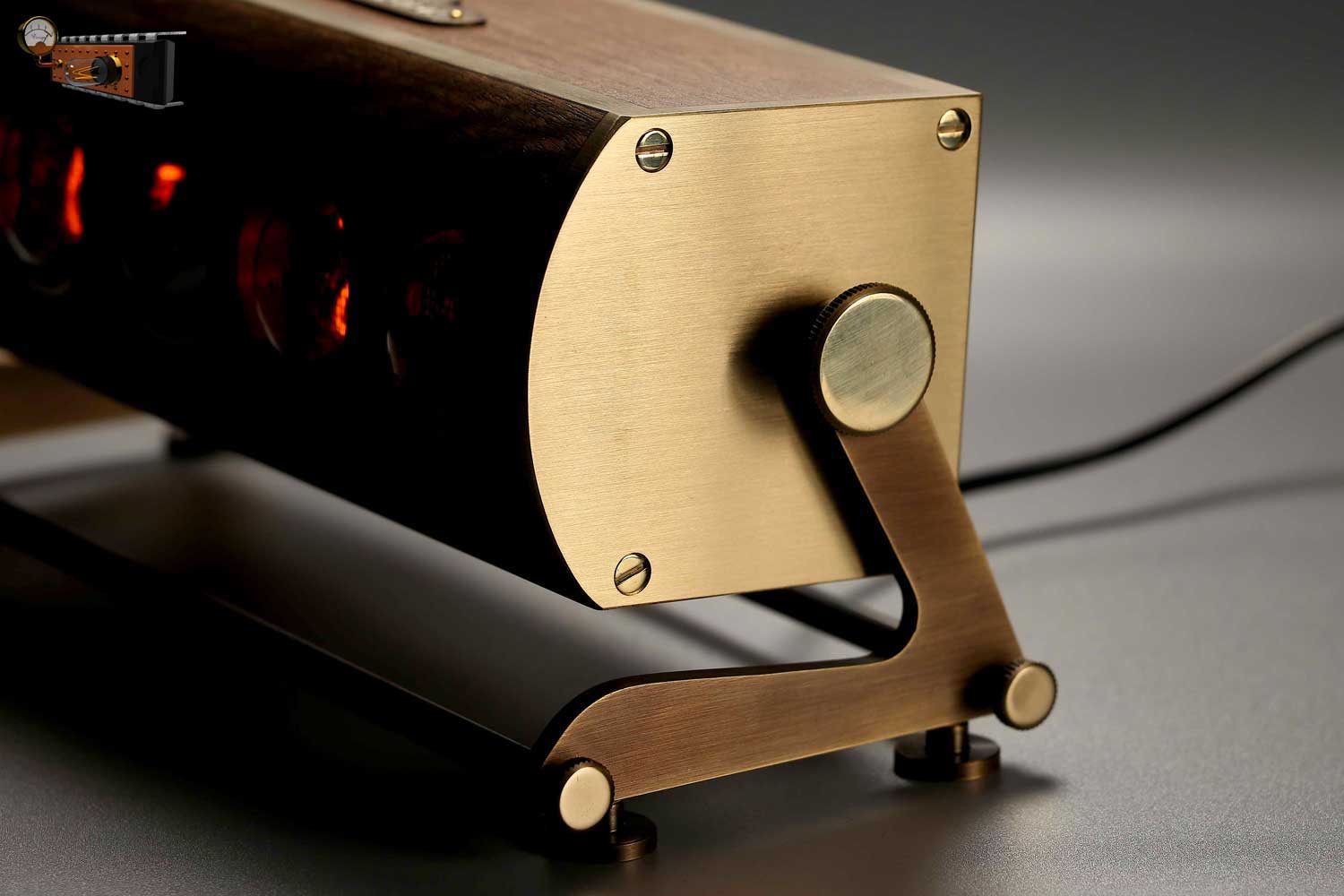

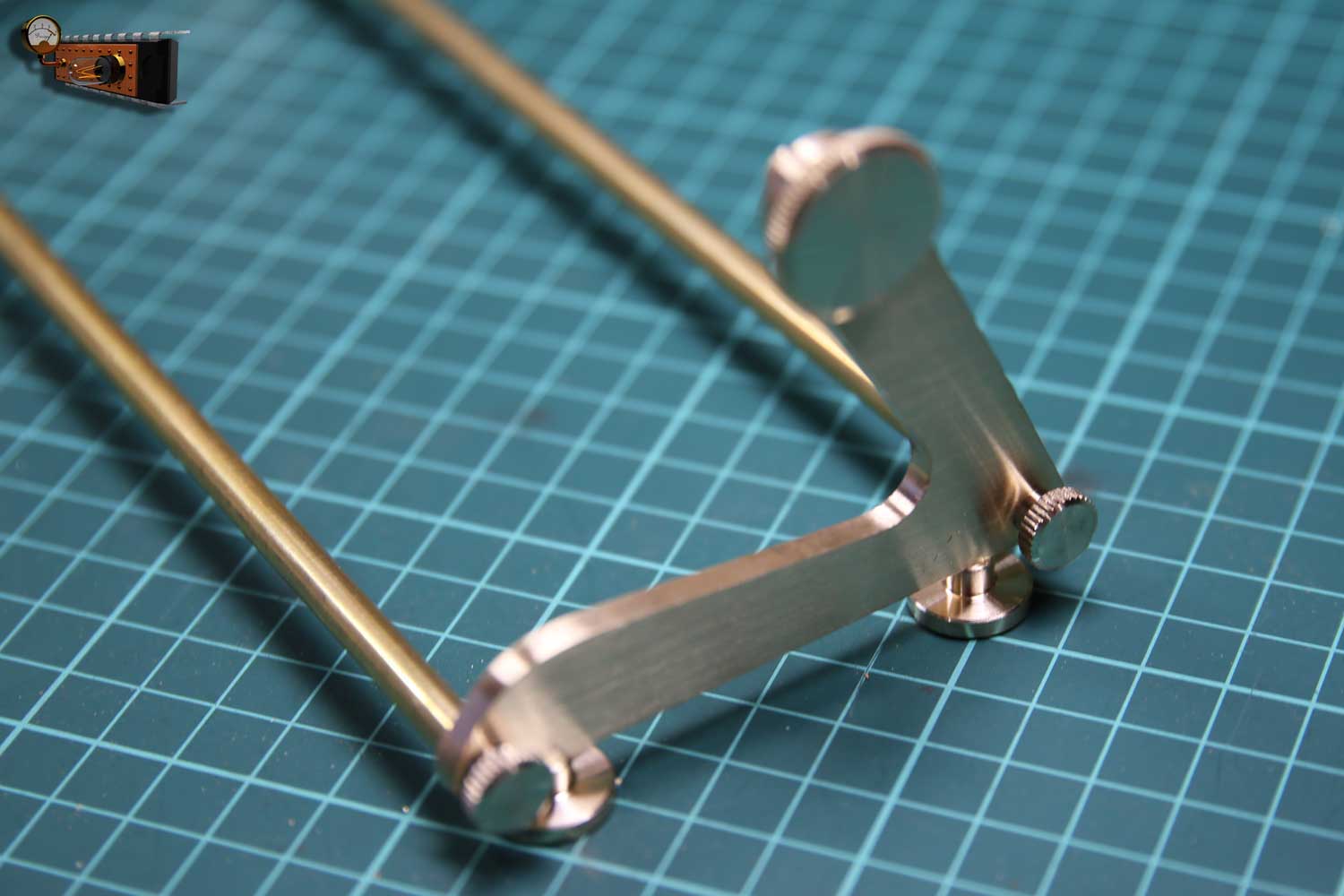

Осталось только сделать подставку. Её конструкция будет допускать регулировку наклона корпуса для комфортного обзора индикаторов.

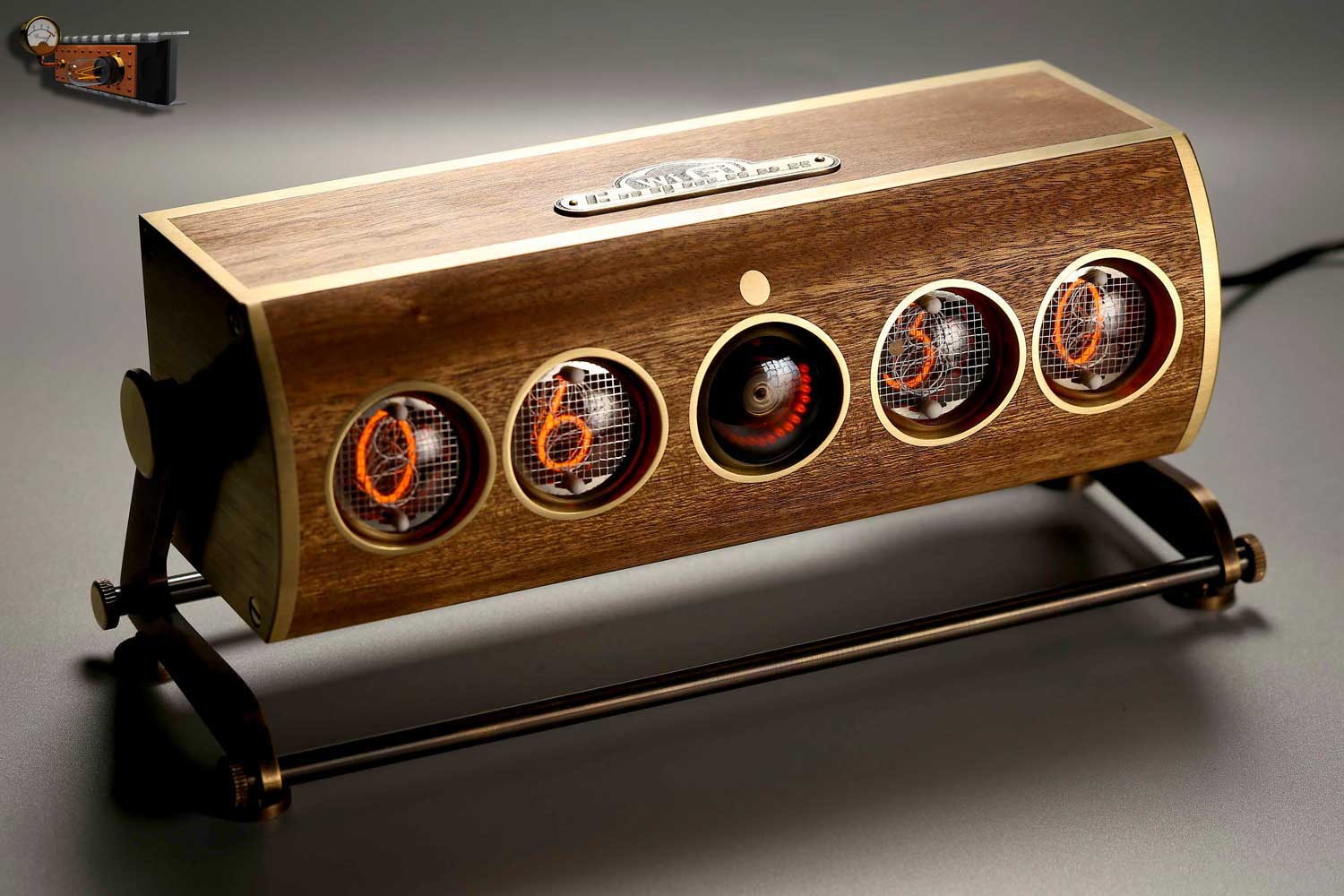

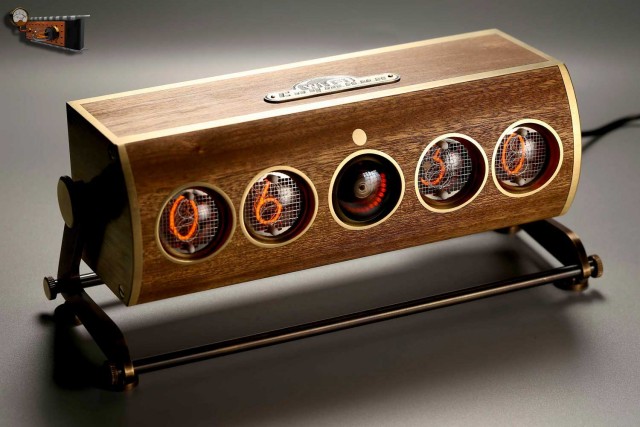

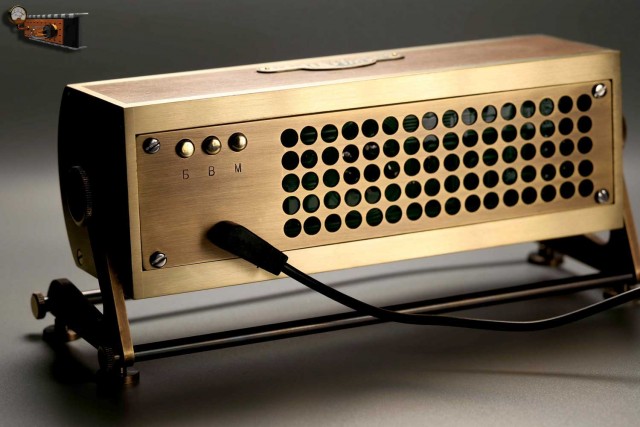

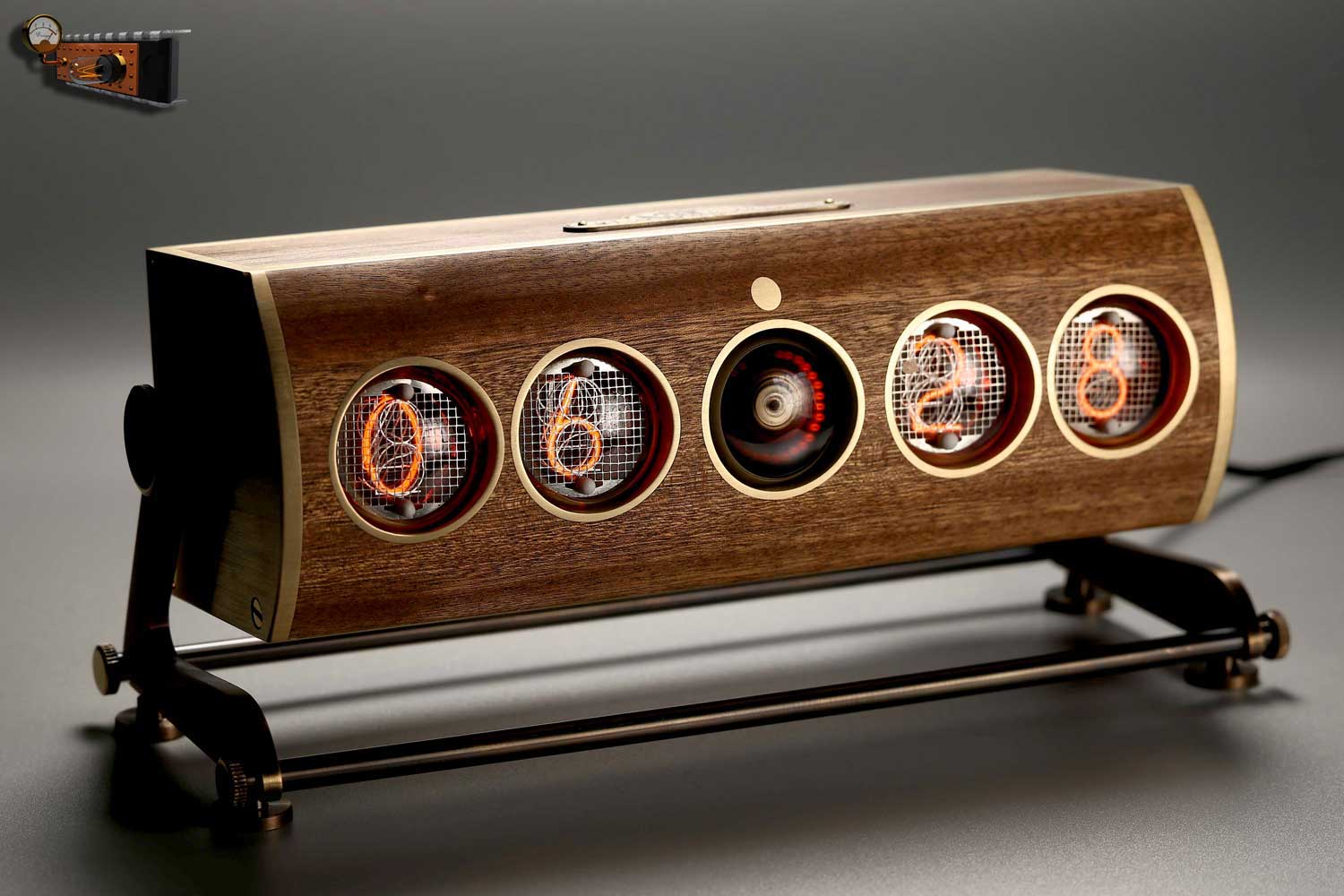

Вот, собственно, и всё. Теперь можно посмотреть на то, что получилось.

Об управлении и возможностях этих часов лучше всего расскажет сам автор – Тимофей Носов.

Всё! Благодарю за внимание!
