Как я собирал инкубатор

Была поставлена задача, собрать инкубатор.

Внутренний голос меня отговаривал, но я его не слушал. Инкубатор на 250 куриных яиц максимальной загрузки, в стоковом варианте 160 яиц. Утиных 180 и 120 соответственно.

Будет несколько фото и вопрос.

Размещено через приложение ЯПлакалъ

Покурил тырнет, нашел схему с закрытым нагревателем и водой, с автопереворотом, понравилась, приступил с проектированию.

Размещено через приложение ЯПлакалъ

На листике накидал схему и распил фанеры

Размещено через приложение ЯПлакалъ

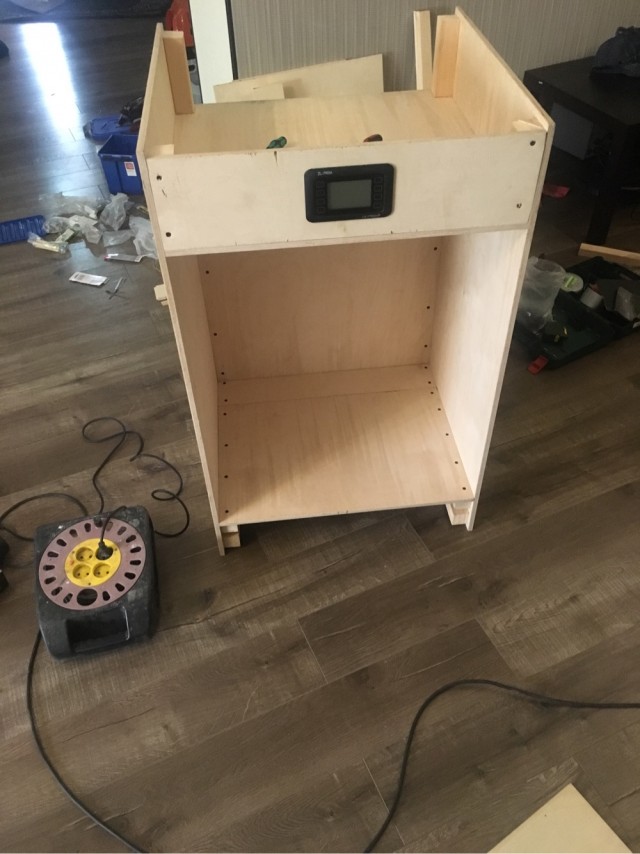

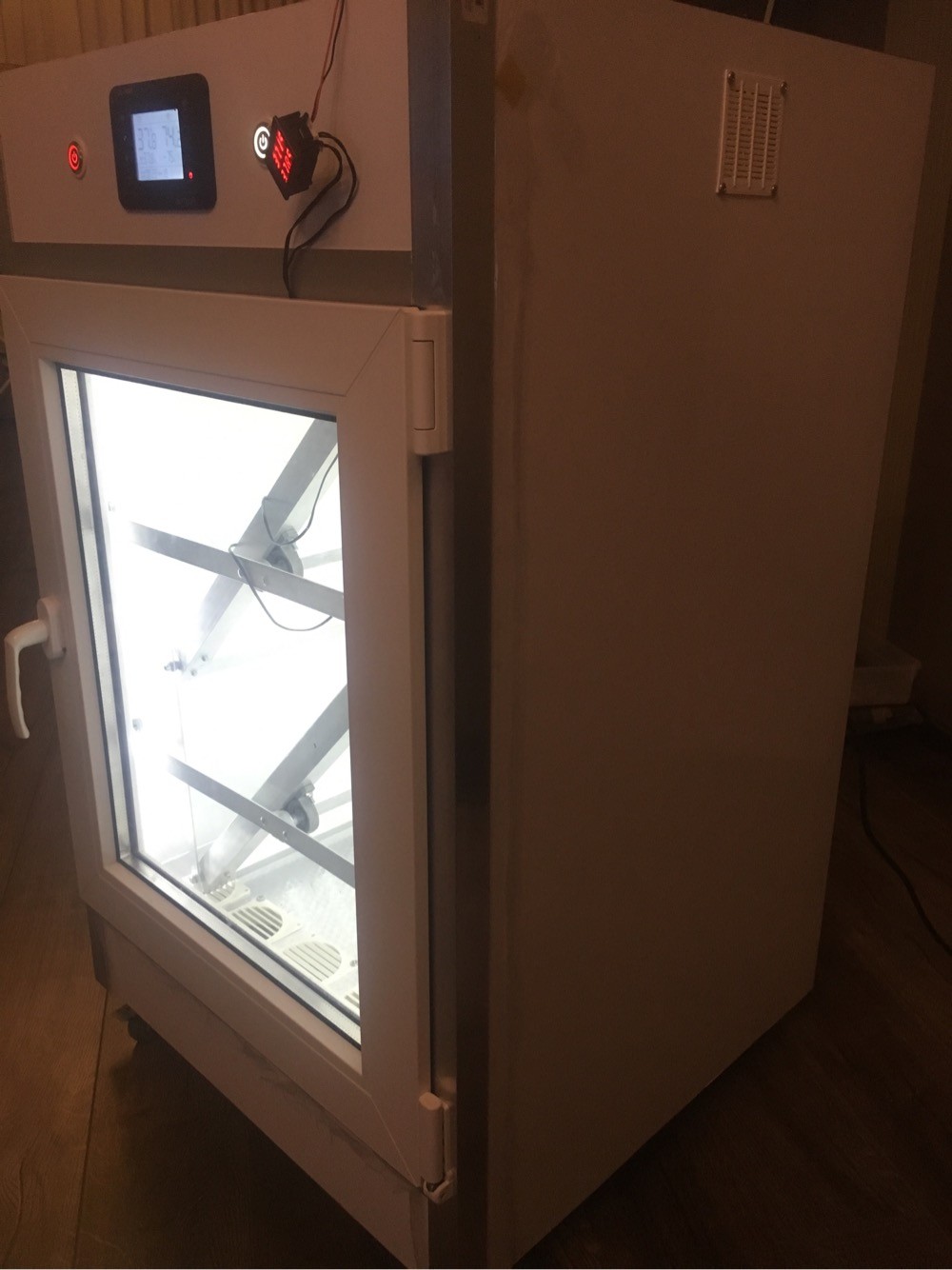

Далее распил, сборка корпуса, примерка, обклейка снаружи пластиком, внутри пластиковые панели 10мм для откосов на окно типа сендвич панелей, много печати на 3д принтере, заказ окна по размерам, установка окна, установка и сборка поворотного механизма из алюминиевых уголков. Подшипники и держатели заказывал у дядюшки Ляо.

Размещено через приложение ЯПлакалъ

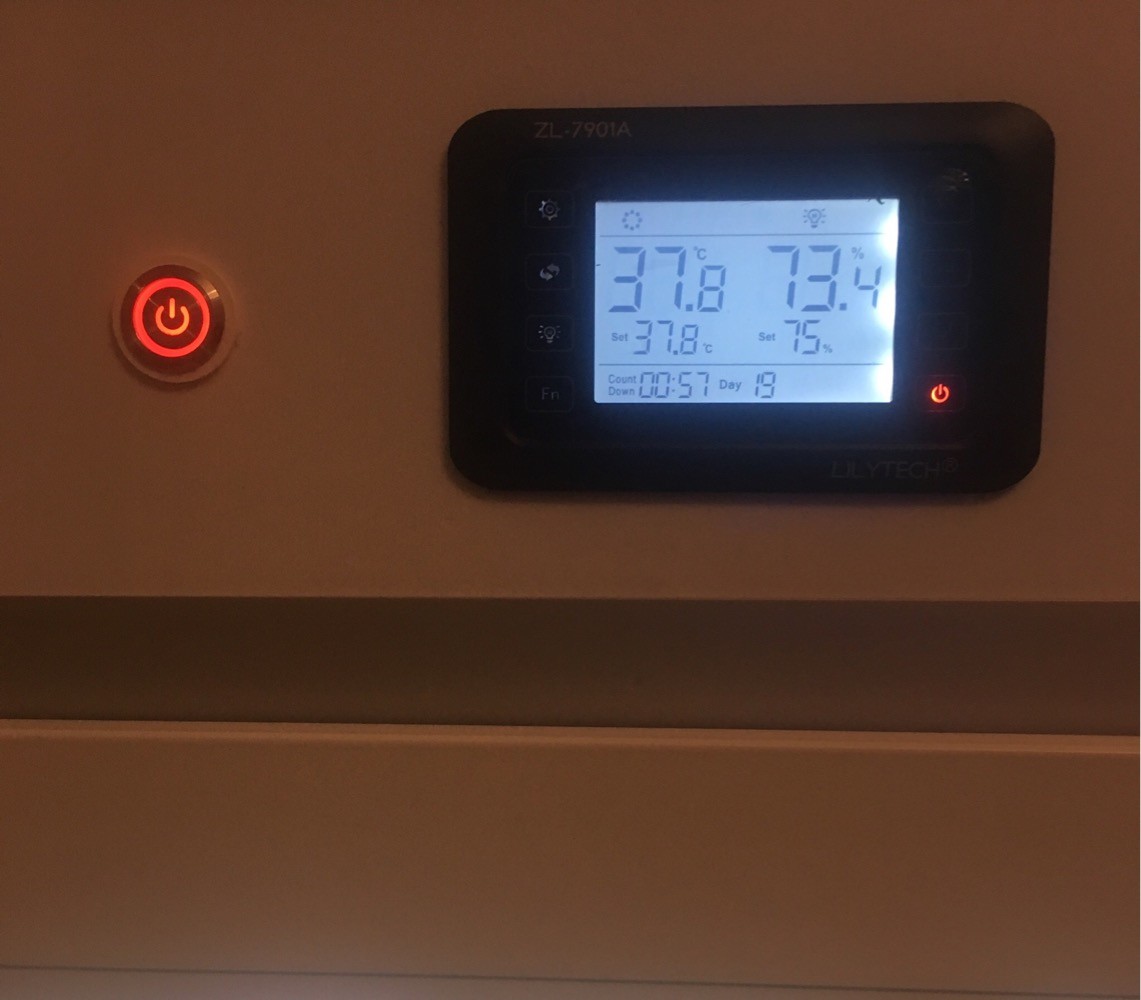

Было выкурено много интернета, и для управления этим шкафом выбран lilytech 7901a (будь проклят тот день, когда я повелся на эту игрушку). В целом агрегат неплохой (с новой прошивкой), но, выбор на него пал из-за заявленного PID регулятора. Сколько было потрачено времени на его настройку не передать, это бессонные ночи потраченные на настройку. Срезание пластика с датчика температуры до стекляшки. В итоге я его победил, и температура теперь стоит ровно 37,8 как вкопанная.

Размещено через приложение ЯПлакалъ

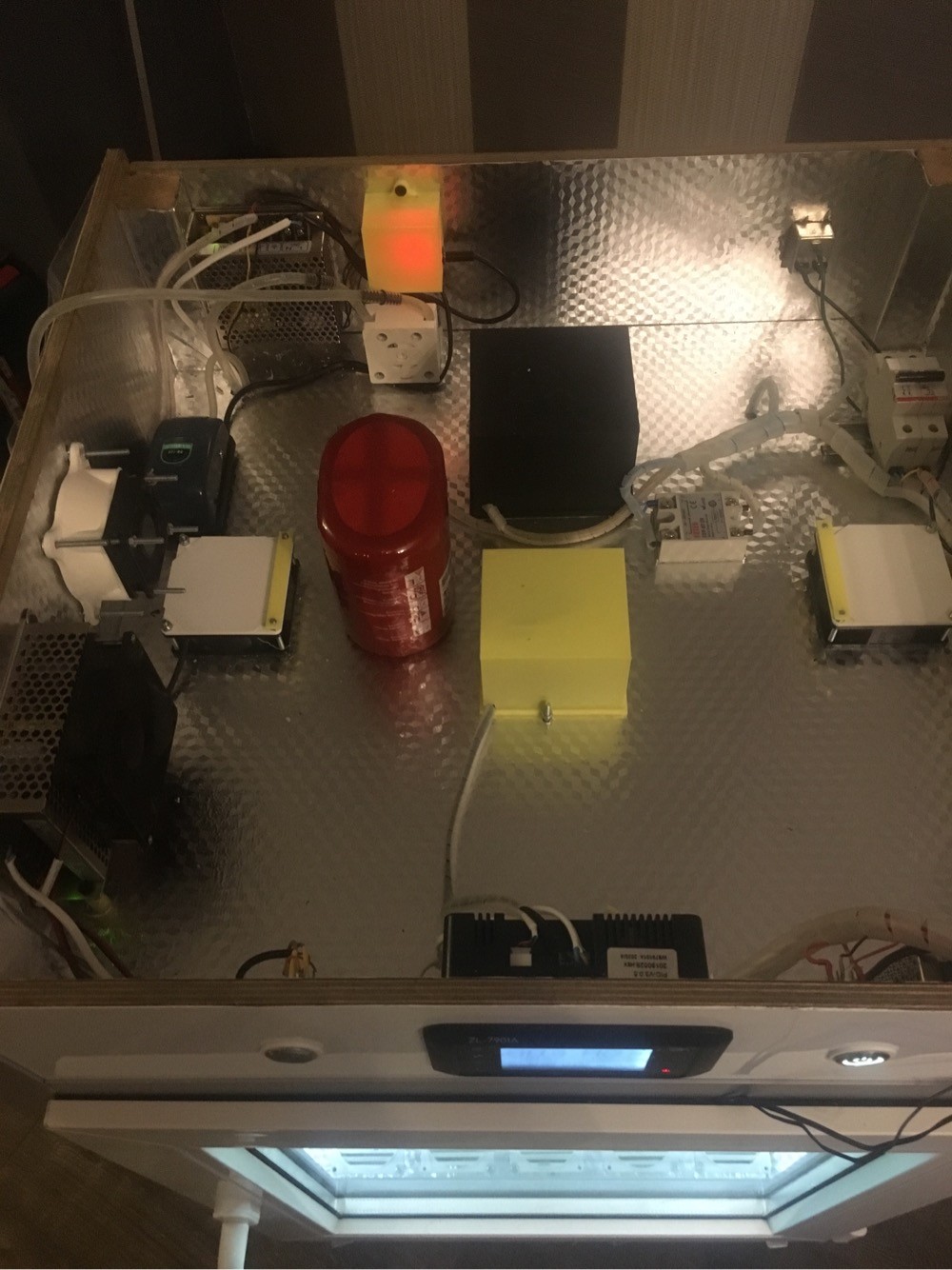

Был напечатан и собран на ардуино перистальтический насос (левый верхний угол) который перекачивает воду из 19л бутыли в поддон с поплавком.
Для обеспечения влажности на поддон установлен 120мм вентилятор 12в и компрессор для аквариума, работают в паре. По отдельности они дают прирост влажности до 65%. Вместе до 89%. Компрессор также служит для подачи свежего воздуха, производительность 3л/мин, ибо интенсивное проветривание на последнем этапе инкубации будет выдувать всю влажность (проверено на тестовых заездах), а она должна быть высокой.
Вентиляция - два вентилятора 220в 80мм с обычной хлопушкой и ограничителем, дабы хлопушка не осталась в открытом положении (желтая полоска на вентиляторе)

Размещено через приложение ЯПлакалъ

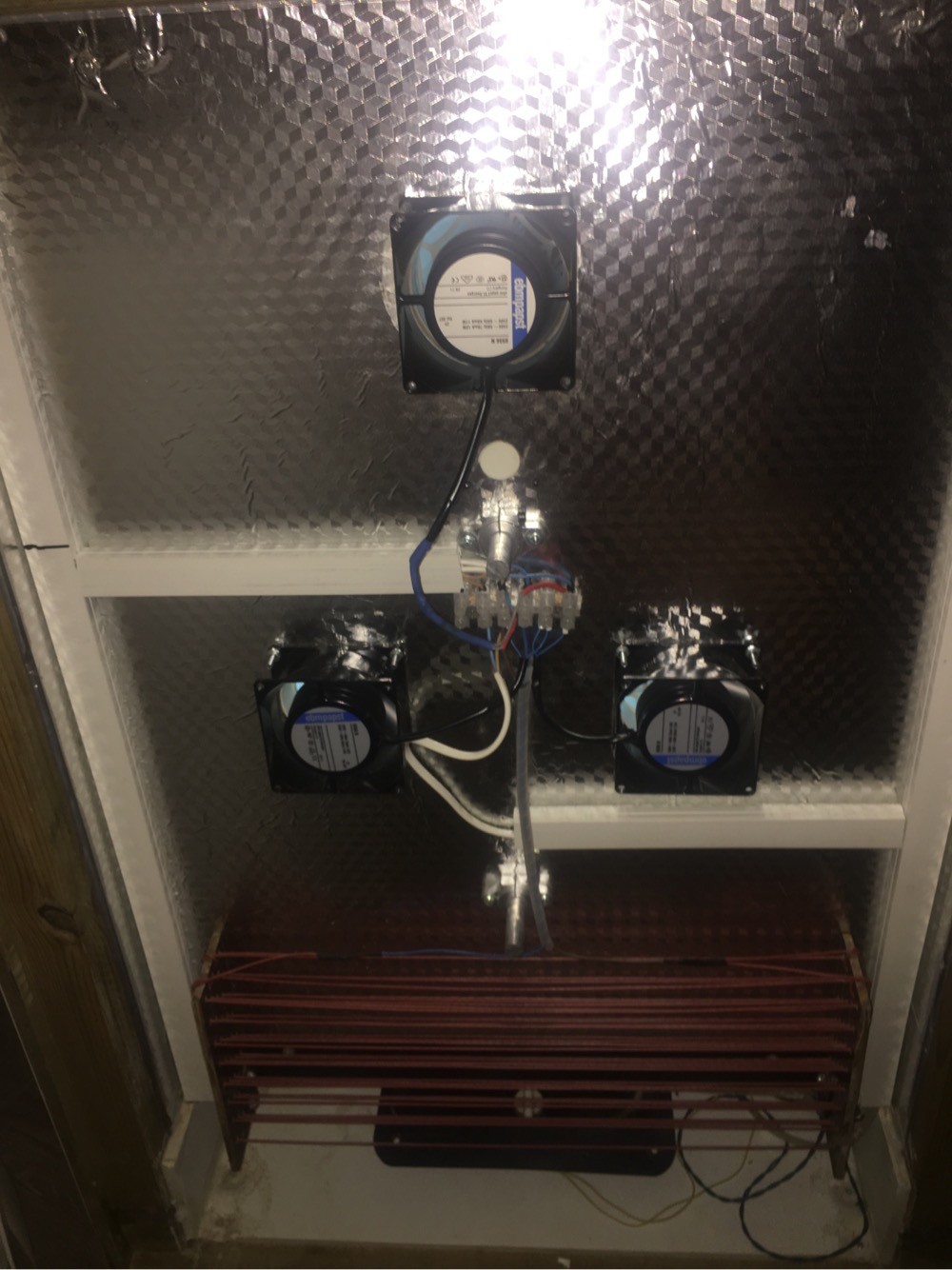

Нагреватель собран на углеродном шнуре, 2х150вт в параллель. Вентиляция - 3 пропеллера 80мм на 220в разнесенные в треугольник, для лучшего отбора и исключения застоя (проверено богомерзким вэйпом, хоть для чего-то он нужен)

Размещено через приложение ЯПлакалъ

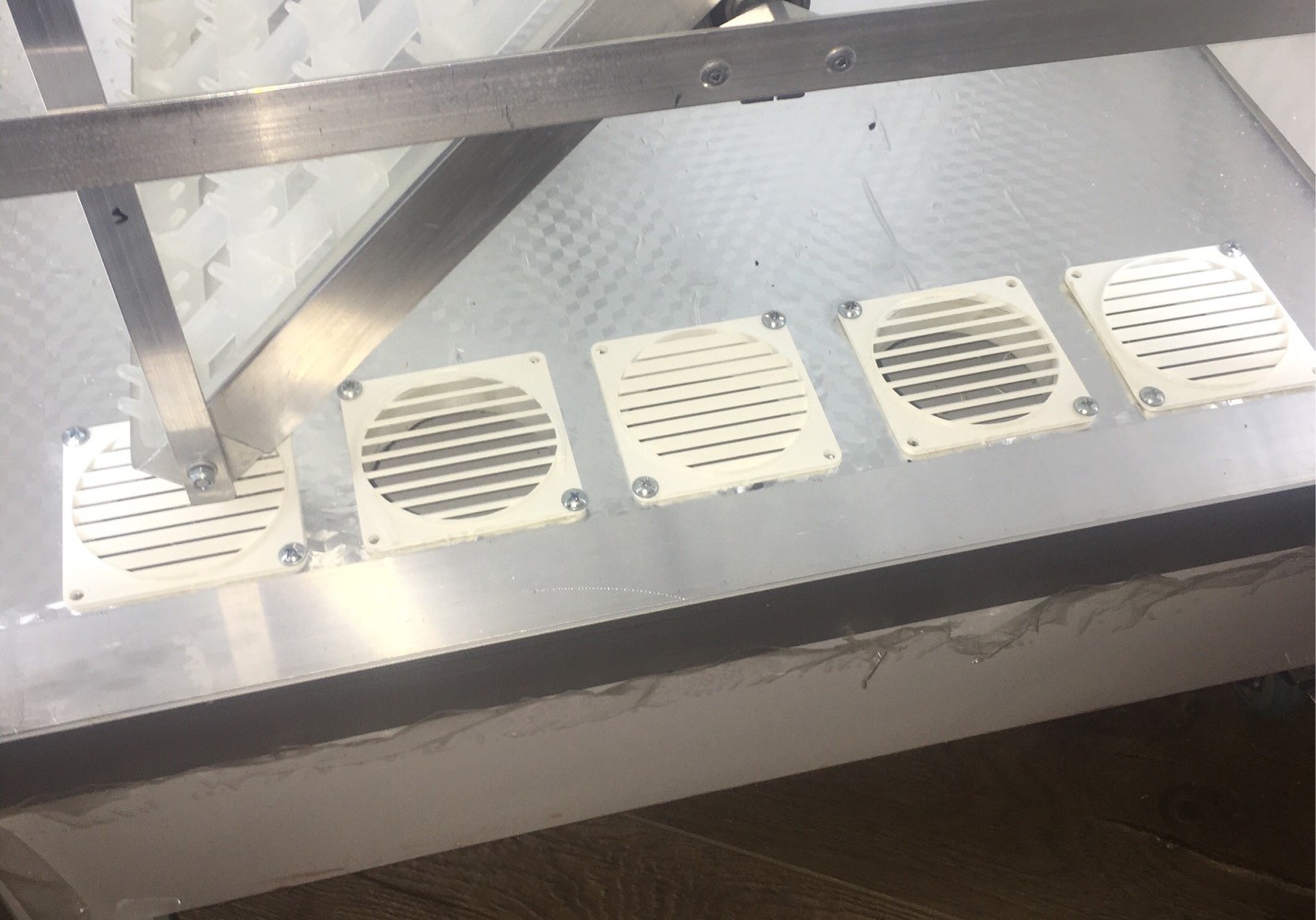

Выход вентиляции - 5 отверстий с разнонаправленными решетками, дабы избежать прямого обдува яиц.

Размещено через приложение ЯПлакалъ

Примерный ценник на детали для инкубатора

Размещено через приложение ЯПлакалъ

Установлен самосрабатывающий огнетушитель

Размещено через приложение ЯПлакалъ

А теперь главный вопрос к яйцеводам.
Как показали эксперименты. На выходе из вентиляционных отверстий, температура воздуха выше чем 37,8 градусов и этим воздухом напрямую дуть на яйца нельзя (поручик молчать). На самих решетках для яиц температура 37,8 держится тоже стабильно как и на датчике инкубатора.
Было напечатано куриное яйцо, в него набрана вода, туда вставлен датчик температуры.


Размещено через приложение ЯПлакалъ

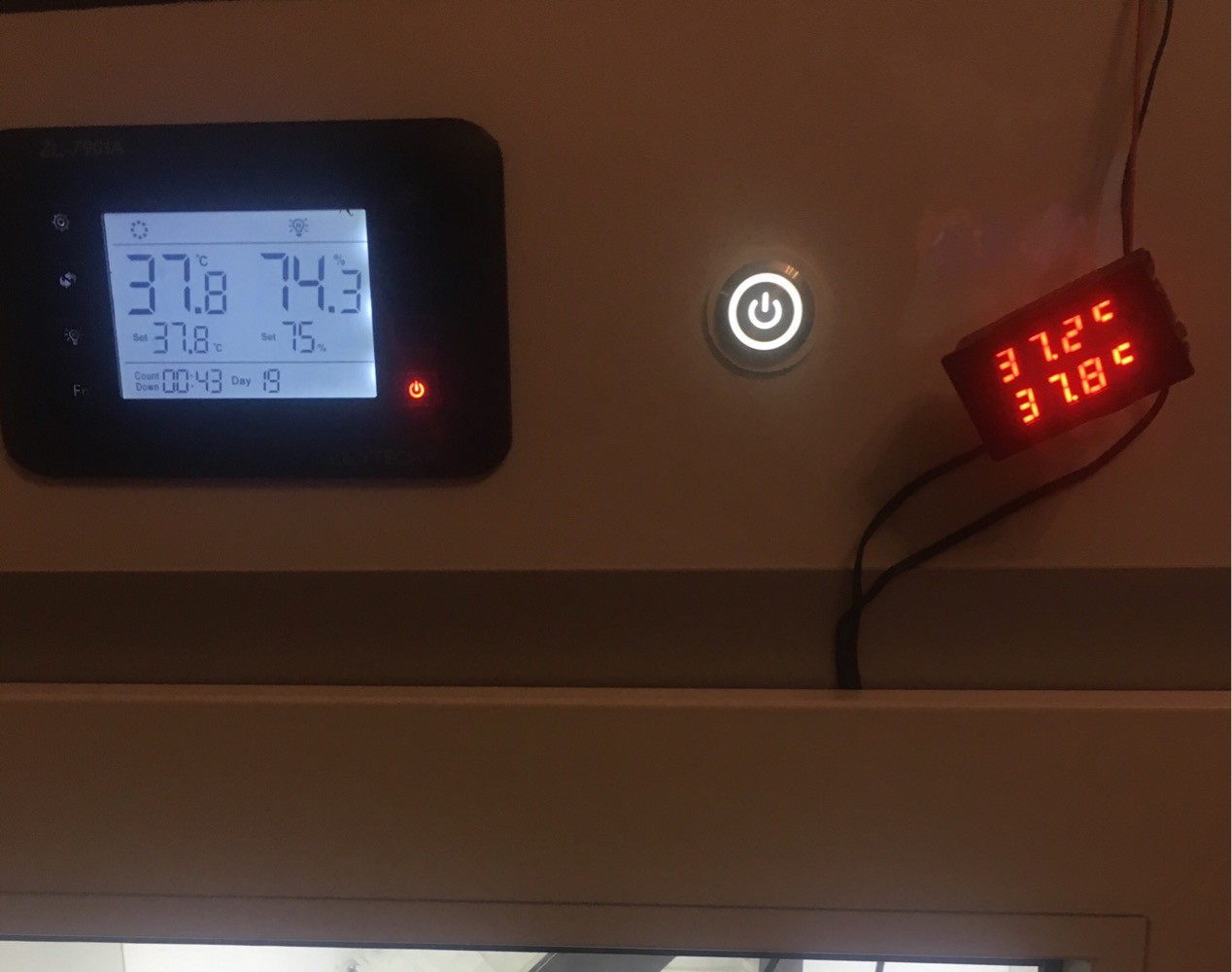

Простояв сутки, температура внутри яйца не поднялась выше 37,2.
Какая должна быть температура внутри тестового яйца в процессе инкубации?
Какая температура должна быть на поверхности яйца в процессе инкубации?
Любые советы приветствуются, но хочется услышать людей, которые уже сталкивались с этим.
Запуск инкубатора будет после всех тестов.

Размещено через приложение ЯПлакалъ

И да, инкубатор для тещи, ибо курочки и уточки которые она нам поставляет, не раз спасали мой желудок от голодного обморока) особенно домашние уточки - это просто цимес!
Все.

Размещено через приложение ЯПлакалъ

Отдельный термометр будет либо врезан в корпус и подключен к тестовому и обычному яйцу, либо вообще удален за ненадобностью, т.к. показатели в инкубаторе стабильны и использую его максимум один раз для констатации фактов

Размещено через приложение ЯПлакалъ

Зелень. А зачем такая дорогая дверь?

Не парься за полградуса.
У нас корейский, полностью автоматический. Я просто уверен, что у него играет температура плюс-минус градус.

Не смог ничего более вменяемого придумать, а вырезать фанерку с пласиковым окном религия не позволила, а если серьезно не придумал как ее закрепить чтобы потерь небыло.

Размещено через приложение ЯПлакалъ

Ну это легко проверяется электронным термометром. Я долго бился перенаправляя потоки решетками и врезкой третьего вентилятора и добавлением двух выходов, пока не убрал все застои воздуха. Вейпом проверял, за пару десятков секунд весь дым из закрытого инкубатора удаляется, завихрений особых нет, прямого обдува решеток с яйцами тоже нет. Температура стоит как вкопанная. И это самое большое мое достижение)

Размещено через приложение ЯПлакалъ

Чёт замороченый проект. Можно было заказать за копье Китай. Дуня могла работать одна, влажность и температура это её конёк код 30+-

Размещено через приложение ЯПлакалъ

Открою тебе ТС (только без обид) российскую контору - Овен - называется!
Там есть контроллеры под твои задачи - и форум там есть - зарегайся и спроси про свои температуры - тебе (расскажут)скажут что такое ПИД и по какому закону данное регулирование работает!

Я один ожидал в конце поста увидеть стаю цыплят?

Про код 30 не совсем понял) хотелось сделать небольшой инкубатор с автоматической подачей воды, на PID регулировке, с переворотом, с углеродным нагревателем и регулировкой СО2, а также с отдельной камерой подготовки воздуха. Регулятор по углекислому газу был сделан, но в последствии убран из пректа за ненадобностью ибо аквариумный компрессор при регулировке влажности дает необходимое количество кислорода.

Размещено через приложение ЯПлакалъ

Похоже, помимо цимеса, у тебя еще и гешефт!

Хотел по началу тему запилить когда уже будет выводок, но температура внутри яйца не дает мне покоя, поэтому нужен дельный совет, а просто так спрашивать некультурно, пришлось пилить тему. Но с выводком обязательно сделаю)

Размещено через приложение ЯПлакалъ

Я в инкубаторостоении как par9 в ядерной физике, не соображаю от слова совсем, и подсказать на начальном этапе по выбору контроллера для инкубатора было некому. А с ПИД регулятором я знаком еще по 3д принтеру и разобраться в начстройках особых проблем небыло, другой вопрос, что производитель лилитеч сделал это через зад и мне пришлось долго разбираться методом тыка, что же они понимают под ПИД регулятором, он там коряво заведен и коэффициенты ПИД не совсем коэффициенты, а набор цифр работающие по своему неведомому алгоритму.
З.ы. Посмотрел на сайте, оборудование хорошее, но дорогое, а лепить несколько контроллеров для инкубатора нет смысла, т.к. Уже придуманы готовые для инкубатора.
