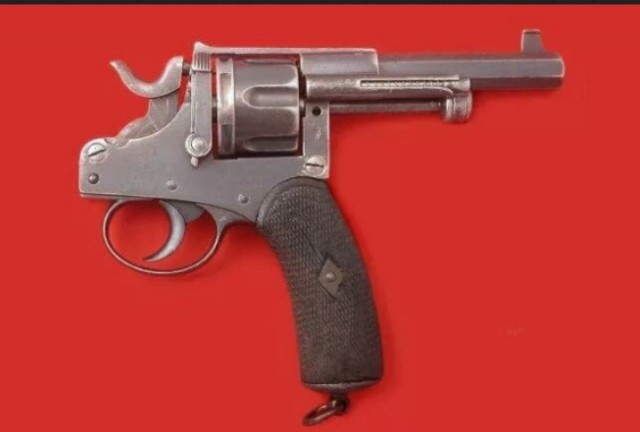

Ко второй половине XX века конструкция револьверов уже была "стандартизирована" настолько, что у разных производителей отличалась немногим. Выделиться на общем фоне удавалось не всем, более того - не всегда нововведения удавалось быстро пустить в серию, преодолев инерцию, как это было, например, с конструкцией Карла Льюиса, которую ему удалось увидеть в металле только "под крылом" Dan Wesson.

11 картинок, текст и видео via

Револьвер сложнее нужного: High Standard Crusader

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Beard74
10.03.2021 - 14:42
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11815
Сегодня же мы поговорим о фирме, которая вообще с револьверами не ассоциировалась - в первой половине XX века марка High Standard означала исключительно малокалиберные пистолеты высокого класса, единственные в США, которые на тот момент смогли соответствовать классу олимпийских соревнований. Однако к концу 1960-х дела у компании шли все хуже, более того - она, попав во владение "развлекательного" холдинга The Leisure, Inc (который владел компаниями, выпускавшими туристическую экипировку, водяные пистолеты и прочее совсем не оружейное добро), фактически уже "торговала старым именем": под маркой High Standard продавались даже японские ружья Nikko.

Все изменил 1971 год, когда на экраны вышел "Грязный Гарри", и Клинт Иствуд сделал для популяризации Smith&Wesson Model 29 под сорок четвертый "магнум" больше, чем до этого вся реклама.

Револьвер сложнее нужного: High Standard Crusader

[^]
Beard74
10.03.2021 - 14:43
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11815
Популярность револьвера возросла настолько, что Smith&Wesson уже потребовалось задерживать отгрузки поставщикам, не успевая справиться со спросом. При каталожной цене в 194 доллара револьверы нередко выставляли в магазинах под четыре сотни - и их все равно раскупали. "Черт, а ведь это идея" - с этими, наверно, словами в The Leisure Group и задумали свой "сорок четвертый", выдав соответствующее задание сначала Дику Бейкеру, а затем (после того, как тот, не завершив работу, ушел как раз в Smith&Wesson) - Ральфу Кеннеди.

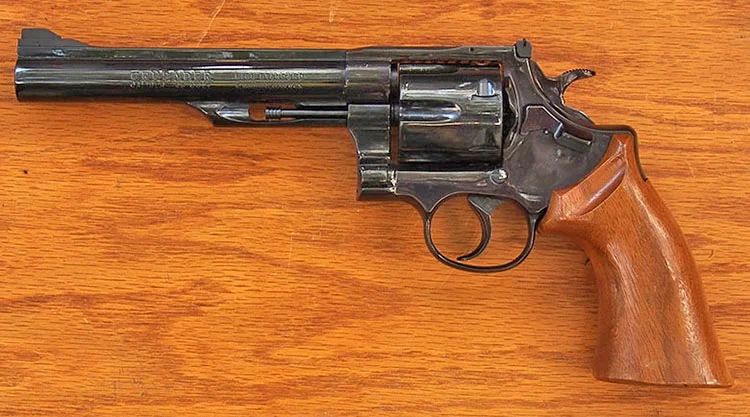

Прототипы (не только "большой" под .44 Magnum, но и "средний" под .357 Magnum) были завершены к 1974 году. И это были далеко не очередные клоны "Кольта" или того же "Смит-Вессона", напротив!

Револьвер сложнее нужного: High Standard Crusader

[^]
Beard74
10.03.2021 - 14:43
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11815

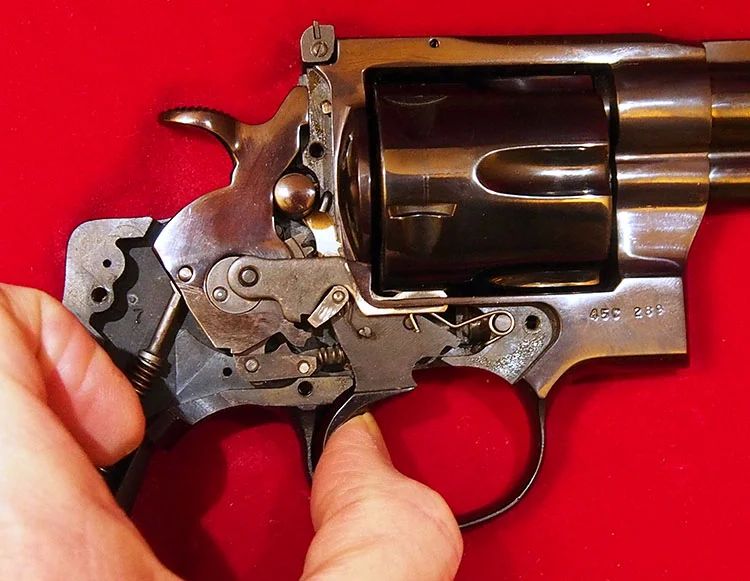

Начнем с ударно-спускового механизма, ибо именно в нем была скрыта основная "фишка" револьвера. Эта конструкция была создана Бейкером, причем патент был выдан уже после его ухода в Smith&Wesson и так и остался закрепленным за The Leisure Group до момента истечения.

Револьвер сложнее нужного: High Standard Crusader

[^]
Beard74
10.03.2021 - 14:43
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11815
Стремясь сделать ход спускового крючка при стрельбе самовзводом максимально ровным, Бейкер связал спусковой крючок и курок шестеренчатой передачей - в отличие от обычной схемы, где соотношение плеч рычагов, образуемых спусковым крючком и курком, непрерывно изменяется, шестерни позволили сделать спуск практически линейным по характеру. Аналогично, например, поступили в свое время с рычажным затвором в винтовке Browning BLR, сделав привычный с виду "левер-экшн" совсем другим по ощущениям при перезарядке.

Револьвер сложнее нужного: High Standard Crusader

[^]
Beard74
10.03.2021 - 14:44
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11815
Но на этом хитрости УСМ не закончились - защита от случайного выстрела здесь тоже была уникальной по конструкции. Вместо привычного еще с конца XIX века разобщителя, впервые примененного Iver Johnson и затем ставшего де-факто стандартным, Бейкер решил сдвигать сам курок, лишая его физической возможности контактировать с ударником, если спуск не выжат полностью.

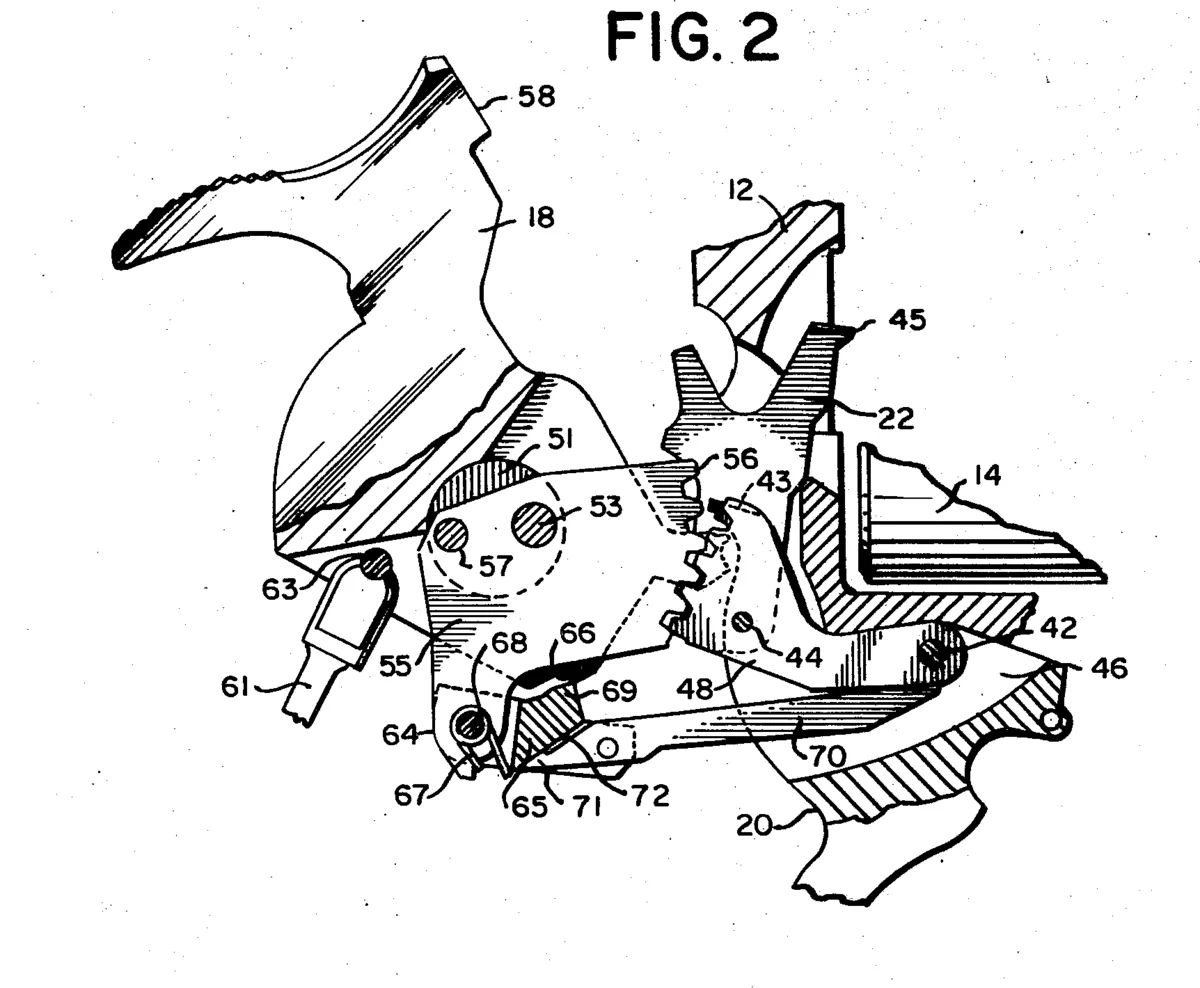

Курок в конструкции Бейкера качался не на неподвижной оси, а на эксцентрике, одна ось которого была связана с тягой от спускового крючка, одновременно служившей фиксатором барабана. Впрочем, проще это проиллюстрировать:

Револьвер сложнее нужного: High Standard Crusader

[^]
Beard74
10.03.2021 - 14:44
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11815

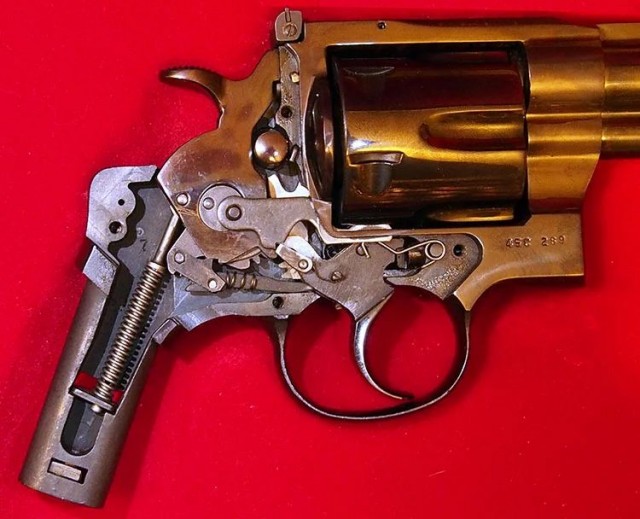

Курок спущен, спусковой крючок не выжат. В этом состоянии курок поднят на эксцентрике максимально высоко, его выступ оказывается выше ударника и упирается в рамку.

Теперь нажимаем на спуск:

Это сообщение отредактировал Beard74 - 10.03.2021 - 14:45

Револьвер сложнее нужного: High Standard Crusader

[^]
Beard74
10.03.2021 - 14:45
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11815

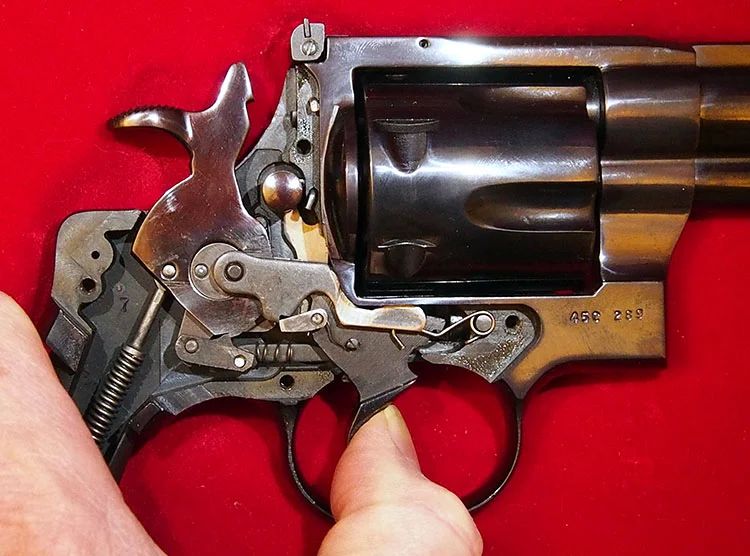

Спусковой крючок опускает переднее плечо тяги и разблокирует барабан. Одновременно тяга сдвигатется назад и начинает проворачивать эксцентрик, заставляя курок опускаться.

Револьвер сложнее нужного: High Standard Crusader

[^]
Beard74
10.03.2021 - 14:46
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11815
Наконец, спуск прожат полностью, и курок срывается с шептала. В этот момент тяга вновь стоит в положении блокировки барабана, но эксцентрик остается развернутым вниз - соответственно и курок уже может попасть по ударнику.

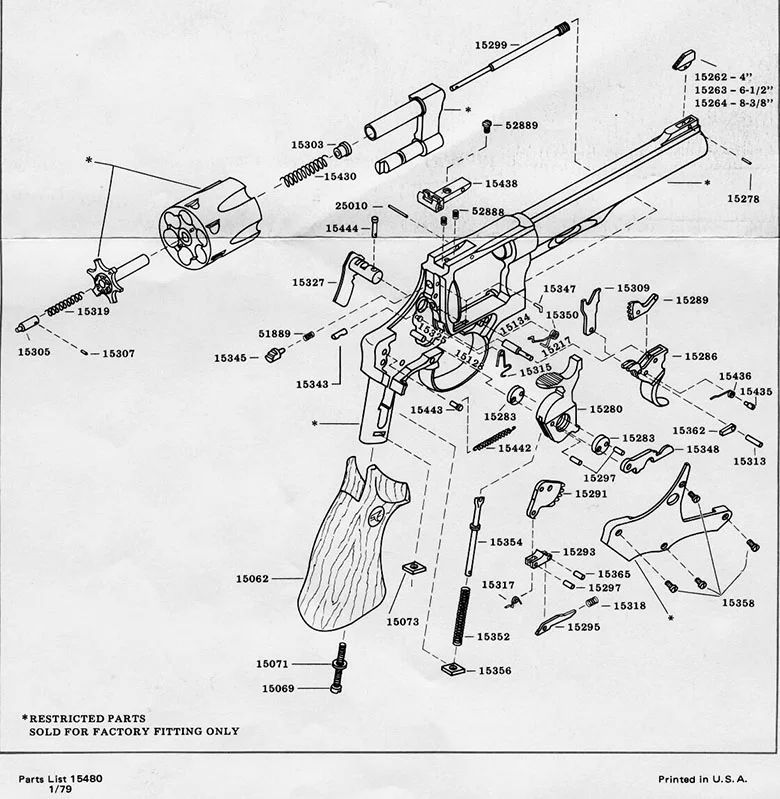

Далее Бейкером было разработано еще несколько усовершенствований, но уже сугубо "железячных" (конструкция останова барабана. обеспечивавшая более точное его позиционирование и отсутствие износа покрытия при вращении барабана, привод останова и так далее). Подробно расписывать их особого смысла нет. Далее уже от Ральфа Кеннеди револьверу достался рычаг открытия барабана, служивший одновременно предохранителем при нажатии на выступающую справа рамки ось и блокировавшим при этом УСМ (кстати, от этого с началом выпуска быстро отказались, выведя предохранитель в список опций).

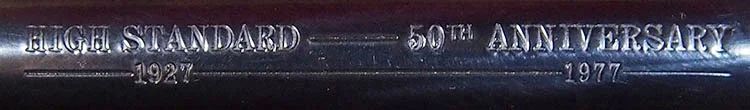

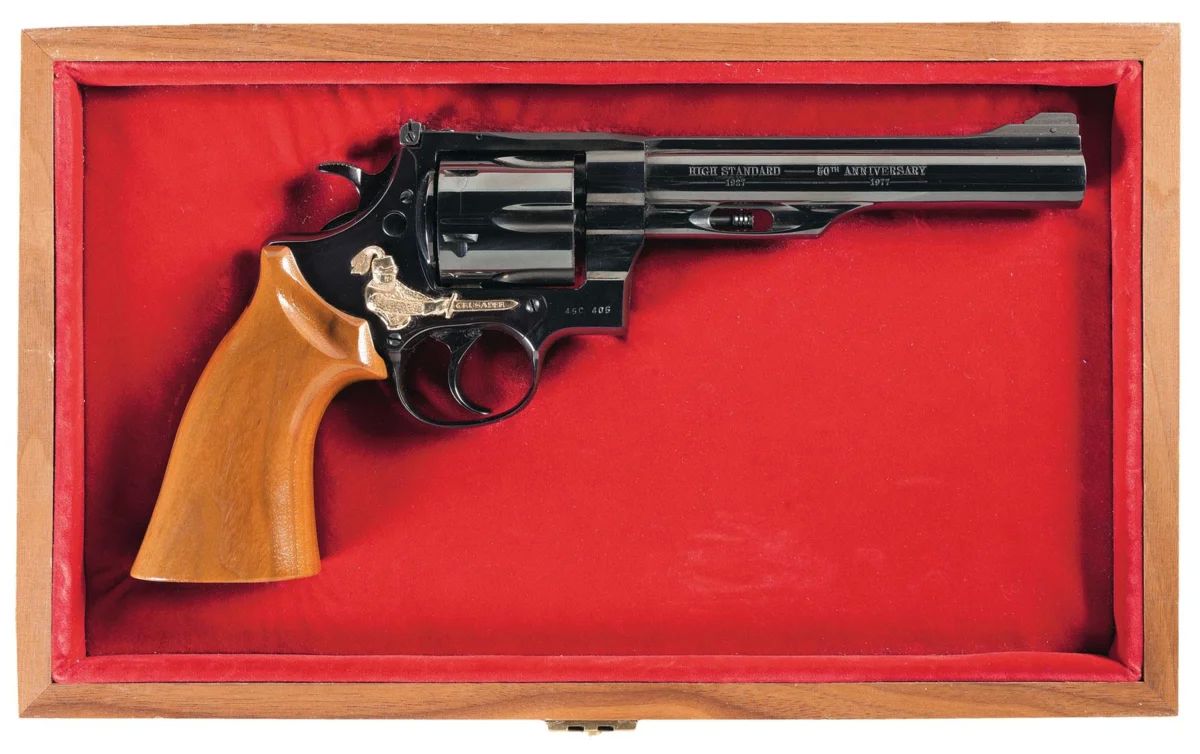

А вот с самим выпуском револьвера, запланированным на 50-летие High Standard в виде двух лимитированных серий по 500 револьверов в сорок пятом и сорок четвертом калибрах каждая, возникли проблемы.

Револьвер сложнее нужного: High Standard Crusader

[^]
Beard74
10.03.2021 - 14:46
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11815
Точнее, проблемы возникли у The Leisure Group, которым стало критически не хватать денег.

Револьвер сложнее нужного: High Standard Crusader

[^]
Beard74
10.03.2021 - 14:47
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11815
В 1977 году холдинг продает Lyman Gun Sights за два миллиона долларов, но это не исправляет ситуацию - в итоге, решив не вкладываться в производство нового револьвера, они в 1978 году продают и High Standard - всего за 600 тысяч.

Револьвер сложнее нужного: High Standard Crusader

[^]
Beard74
10.03.2021 - 14:48
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11815
У новых хозяев запуск револьвера вызвал свои трудности - хотя первый удалось собрать в ноябре 1978 года, закончилась серия аж в 1983, причем за это время было собрано только 866 револьверов. Причем, хотя реклама неоднократно обещала, что "Крестоносец" будет еще и дешевле Smith&Wesson, по понятным причинам выполнить эти обещания не удалось, что и неудивительно - и, не сумев серьезно конкурировать со Smith&Wesson, "Крестоносец" так и ушел со сцены.

Ну и коротенькое видео, про сей "чудесатый" девайс:



Всё.
Доклад окончил.
Можно пинать.

[^]
par9
10.03.2021 - 14:50
46
Статус: Offline


Пиздабол

Регистрация: 25.04.09
Сообщений: 2038
У меня такой был

Револьвер сложнее нужного: High Standard Crusader

[^]
FilippOk
10.03.2021 - 14:55
22
Статус: Offline


Ярила

Регистрация: 4.05.15
Сообщений: 2965
Нифигасебе, насколько же усложнённый УСМ получился.
Представьте себе массу этого магнума...
Но выглядит хорошо, ничего не скажешь.
Зенитка, пть!

Револьвер сложнее нужного: High Standard Crusader

[^]
Kukrinikz
10.03.2021 - 14:55
37
Статус: Offline


Сделан в СССР

Регистрация: 1.02.10
Сообщений: 2135
Цитата (par9 @ 10.03.2021 - 13:50)
У меня такой был

Жаль ты так и не стрельнул из него ни разу.

[^]
ramualt
10.03.2021 - 15:00
3
Статус: Offline


Не ссусь навстречу ветрам!

Регистрация: 29.10.15
Сообщений: 16433
За леворьверты зелени пучок!

[^]
Alex0053
10.03.2021 - 15:04
6
Статус: Offline


Ярила

Регистрация: 1.09.11
Сообщений: 12312
Равномерный спуск дорогого стоит!

[^]
va3610
10.03.2021 - 15:23
5
Статус: Offline


Ярила

Регистрация: 7.06.13
Сообщений: 11642
Если бы не рыцарь на рамке, то хрен от модели 29 S&W отличишь. К стати в фильмах о "Грязном Гарри " у Клинтвуда был не .44 Magnum Smith & Wesson Model 29, а .41 Magnum Smith & Wesson Model 57, 29-й ему напрочь руку отсушил на съёмках вот и решили заменить, тем более что внешне их хрен отличишь.

Это сообщение отредактировал va3610 - 10.03.2021 - 15:30

[^]
Horizen8
10.03.2021 - 15:35
1
Статус: Offline


Ярила

Регистрация: 29.11.18
Сообщений: 12320
Цитата (FilippOk @ 10.03.2021 - 14:55)
Нифигасебе, насколько же усложнённый УСМ получился.
Представьте себе массу этого магнума...
Но выглядит хорошо, ничего не скажешь.
Зенитка, пть!

Пишут - 1253 грамма, наверное, это без патронов.

[^]
Horizen8
10.03.2021 - 15:37
2
Статус: Offline


Ярила

Регистрация: 29.11.18
Сообщений: 12320
Цитата (va3610 @ 10.03.2021 - 15:23)
Если бы не рыцарь на рамке, то хрен от модели 29 S&W отличишь. К стати в фильмах о "Грязном Гарри " у Клинтвуда был не .44 Magnum Smith & Wesson Model 29, а .41 Magnum Smith & Wesson Model 57, 29-й ему напрочь руку отсушил на съёмках вот и решили заменить, тем более что внешне их хрен отличишь.

Отличишь.
В приливе под экстрактор прорезь сквозная, головка экстрактора видна с обеих сторон.
В СмитВессоне - просто выемка в приливе с левой стороны.

[^]
zHBlxxd
10.03.2021 - 16:21
4
Статус: Offline


Юморист

Регистрация: 28.08.20
Сообщений: 400
Цитата (par9 @ 10.03.2021 - 14:50)
У меня такой был

А как ты целился?

Размещено через приложение ЯПлакалъ

[^]
tugodum
10.03.2021 - 16:23
4
Статус: Offline


Ярила

Регистрация: 11.04.11
Сообщений: 5089
Цитата (par9 @ 10.03.2021 - 14:50)
У меня такой был

Похоже - это ты был у него. Один раз.

[^]
va3610
10.03.2021 - 16:25
1
Статус: Offline


Ярила

Регистрация: 7.06.13
Сообщений: 11642
Цитата (Horizen8 @ 10.03.2021 - 15:37)
Цитата (va3610 @ 10.03.2021 - 15:23)
Если бы не рыцарь на рамке, то хрен от модели 29 S&W отличишь. К стати в фильмах о "Грязном Гарри " у Клинтвуда был не  .44 Magnum Smith & Wesson Model 29, а .41 Magnum Smith & Wesson Model 57, 29-й ему напрочь руку отсушил на съёмках вот и решили заменить, тем более что внешне их хрен отличишь.

Отличишь.
В приливе под экстрактор прорезь сквозная, головка экстрактора видна с обеих сторон.
В СмитВессоне - просто выемка в приливе с левой стороны.

Это если в руках держать, а так на картинке, с небольшим разрешением и не подумаешь это разглядывать.

[^]
rm2811
10.03.2021 - 17:02
3
Статус: Offline


Ярила

Регистрация: 12.06.09
Сообщений: 22439
Усложнение конструкции равно удорожание.
И маржа больше.
Если есть те, которые готовы покупать, то почему бы и нет.

Размещено через приложение ЯПлакалъ

[^]
rm2811
10.03.2021 - 17:03
5
Статус: Offline


Ярила

Регистрация: 12.06.09
Сообщений: 22439
Цитата (Kukrinikz @ 10.03.2021 - 14:55)
Жаль ты так и не стрельнул из него ни разу.

Он промазал

Размещено через приложение ЯПлакалъ

[^]
