Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
8.03.2021 - 21:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860

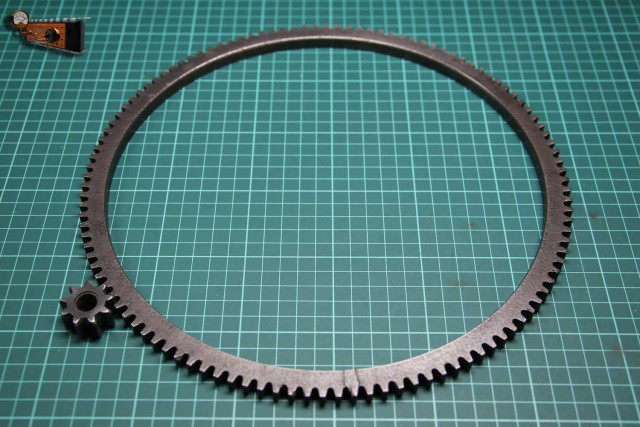

Я как-то не собирался продолжать тему «РВСН», но получилось так, что мой друг Кирилл отыскал в своём хламе и притащил вот такие шестерёнки.
Это детали стартёра от автомобиля «BMW».


Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
Мы немного подумали и решили сделать установку «РВСН» в стиле Fallout или постапокалипсиса.
Именно эта шестерёнка будет основой поворотного стола, двигатель будет располагаться снаружи, а стопки разместим по кругу на спицах.
Сначала делаю центральное кольцо и спицы для центровки зубчатого венчика.


Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
02

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860

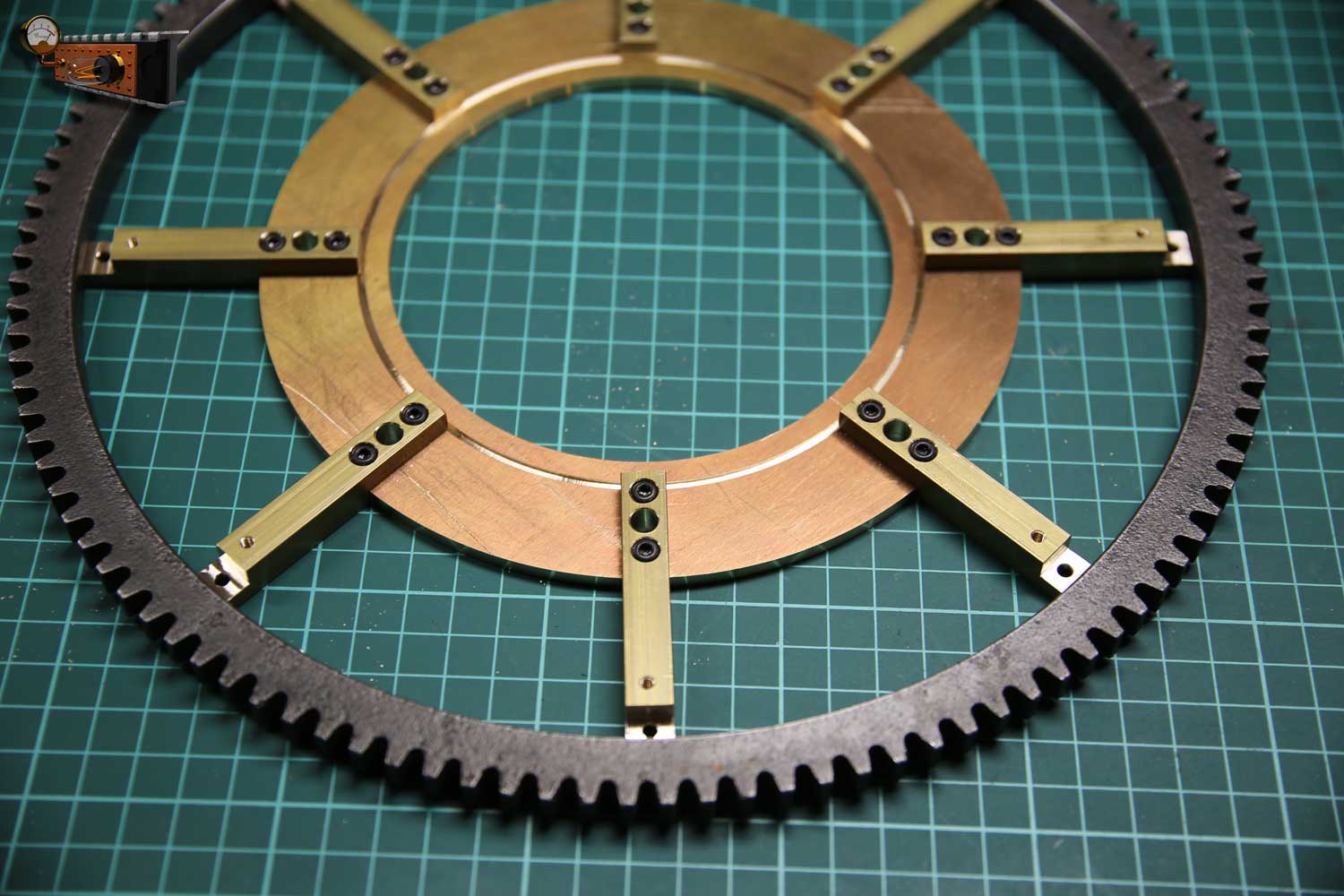

Примеряю и проверяю центровку.

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860

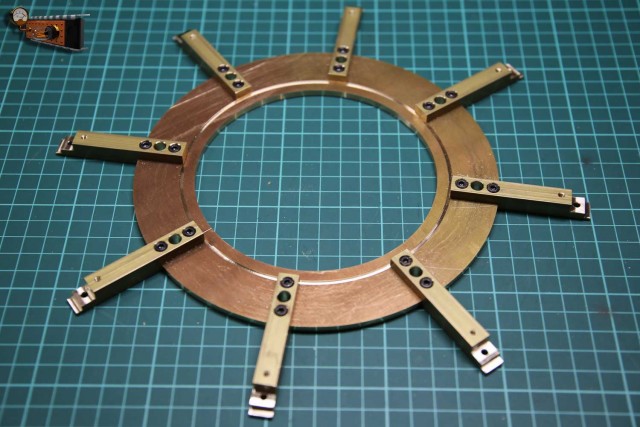

На концах спиц крепятся прижимки для фиксации шестерёнки.

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:09
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
02

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:09
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860

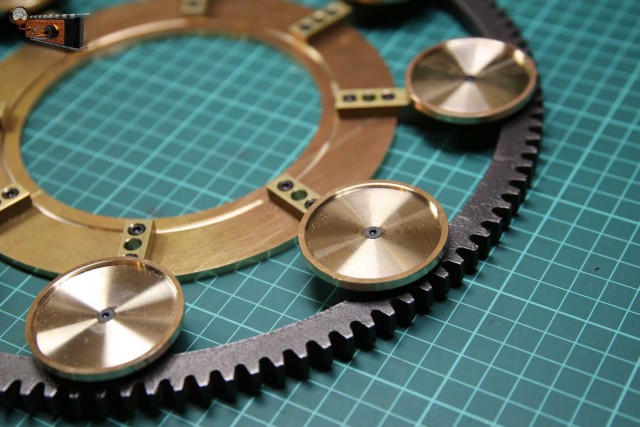

На спицы устанавливаю поддоны для стопок. В данной конструкции они будут без подсветки, я так и не мог придумать, как это можно сделать.

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:09
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
Так, как стиль постапокалипсиса подразумевает внешний вид таким, как будто устройство собрано из первых, попавшихся или найденных на свалке элементов, то и весь обвес делаю в таком стиле.

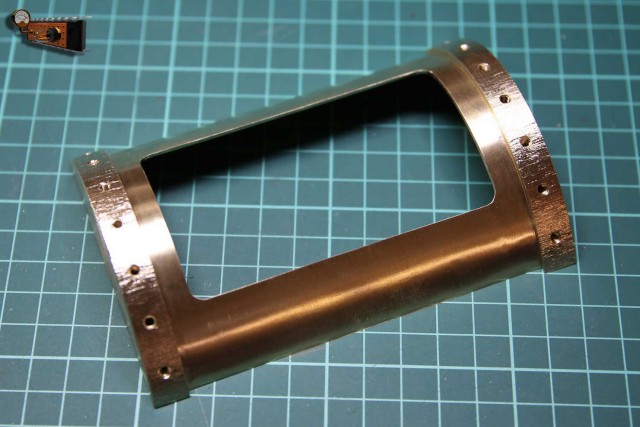

Индикатор будет располагаться в отдельном боксе, он состоит из двух щёчек и гнутой латунной пластины.


Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:09
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
Для индикатора в пластине прорезаю отверстие.

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:09
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
Отверстие закрываю стеклом, которое вырезал из бутылки.

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
Вместо обычной кнопки «Пуск» решил сделать рычаг, его расположу сбоку корпуса.

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
02

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860

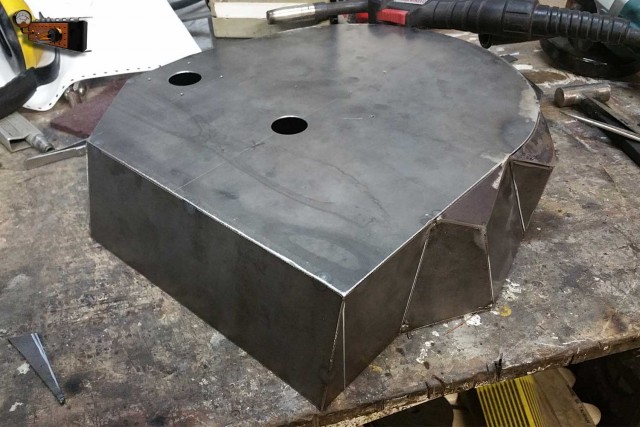

В процессе изготовления родилась идея сделать корпус из листовой стали, его взялся сварить Кирилл.
Всё делается из листовой стали толщиной полтора миллиметра, швы провариваются после этого шлифуются.


Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
02

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
03

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
04

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:11
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
05

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:11
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
Лазер датчика наличия стопки стилизовал под орудийную башню, а надписи на шильдиках делаю ударными клеймами.

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:11
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
По периметру корпуса сделаю антураж так же в стиле Fallout. Вот так оформляю динамик.

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:11
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
Для этой конструкции приобрели в интернете квадратную двухлитровую бутылку. Она будет устанавливаться на четыре опоры по углам.



Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:11
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
02

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
Снизу бутылка подсвечивается вот таким светильником.

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860
Как говорил выше, двигатель установлен сбоку так, чтобы его было видно. На двигатель сделал декоративную накладку.

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
Wallery
8.03.2021 - 21:12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 860

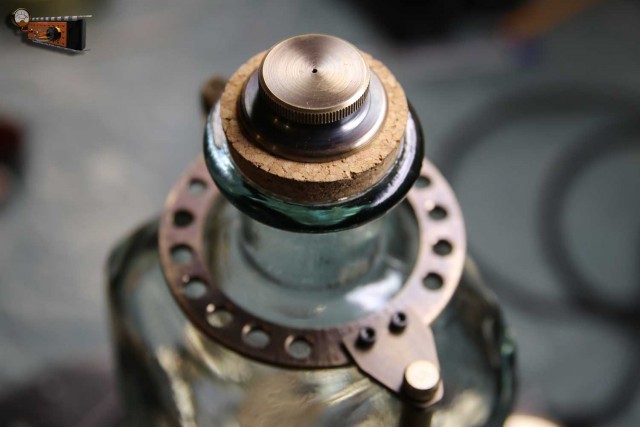

От падения бутылка защищена колечком.

Наливающее устройство РВСН-8-4 "Железный капут"

[^]
