Здравствуйте молодые и не очень папаши.

Ещё не до конца осыпалась новогодняя ёлка, а детские новогодние подарки, в виде двух машинок на радио управлении успели меня утомить, мягко говоря.
Казалось бы, всё работает, жужжит, дети рады. Вот только не долго. В прямом смысле.

Работает это чудо китайской инженерии минут 15 - 20. Эй вы, китайцы, вам что, батарейки (аккумуляторы) жалко? Я ещё могу понять что на квадрокоптере борясь за уменьшение веса уменьшают батарею. А тут что, жадность?

Но это только пол беды. Казалось бы, ну сел аккумулятор, ребёнок пошёл, поставил на зарядку.
Вижу у некоторых уже задергался глаз)
Кто не знает, чтобы зарядить эту машинку, нужно:
1) Открутить крышку отсека аккумулятора.
2) Вытащить аккумулятор, осторожно разъединив хлипкий разъём.
3) Используя специальный шнур для зарядки этого аккумулятора, произвести зарядку.
Возможно в более высокой ценовой категории дела обстоят лучше.
Но в бюджетном варианте именно так.

Естественно с этой проблемой ребёнок придёт, к маме) Но после короткого подзатыльника, изменив в полёте траекторию движения, дитё окажется там где нужно, перед батей.
Которому совсем не трудно произвести все эти манипуляции. Особенно когда детей больше одного,
и соответственно машинок тоже. И делать это по несколько раз за день.
Я люблю вас, китайцы.

Естественно я озаботился в первый же день эксплуатации данных девайсов.
И полез я в тырнеты искать решение. Естественно я был не первым на этом поприще.
Честно говоря я особо не заморачивался. Мне было нужно добиться двух факторов:
1) Увеличить ёмкость аккумулятора.
2) Сделать удобной зарядку, чтобы смог даже ребёнок.

Ну собственно мы и пришли к тому, что для этого нужно. А нужно совсем немного.
1) Аккумулятор (я решил использовать 18650 от старого ноутбука)

Размещено через приложение ЯПлакалъ

Тюнинг китайской машинки

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Питикантроп
23.02.2021 - 02:41
Статус: Offline


Шутник

Регистрация: 1.11.13
Сообщений: 59
2) Плата зарядки с разъёмом микро юсб, есть также type c (заказал на али, стоит 26 рублей)

Размещено через приложение ЯПлакалъ

Тюнинг китайской машинки

[^]
Питикантроп
23.02.2021 - 02:43
Статус: Offline


Шутник

Регистрация: 1.11.13
Сообщений: 59
3) Паяльник и руки, не совсем кривые .

Размещено через приложение ЯПлакалъ

Тюнинг китайской машинки

[^]
Питикантроп
23.02.2021 - 02:43
Статус: Offline


Шутник

Регистрация: 1.11.13
Сообщений: 59

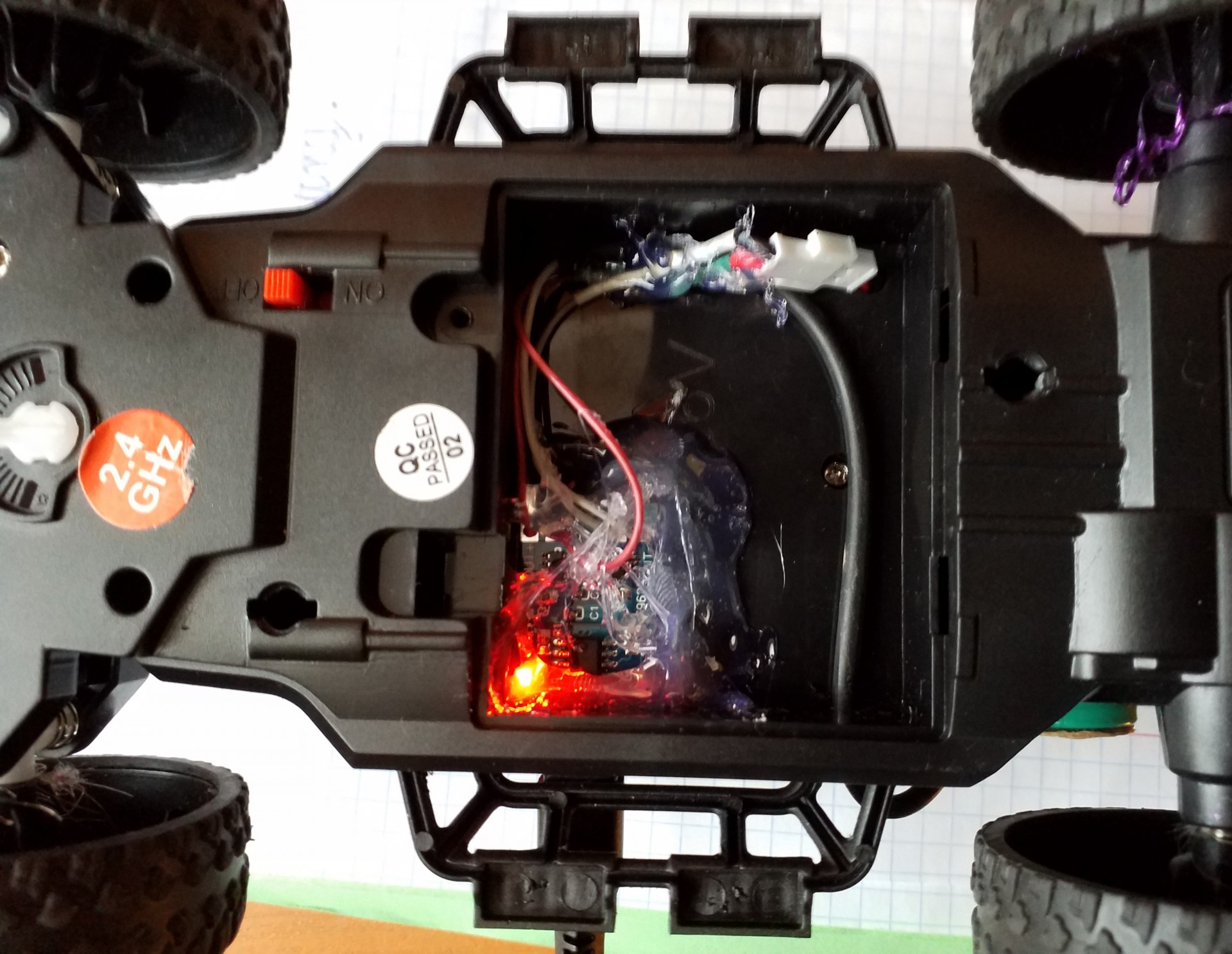

Дальше монтируем аккумулятор и плату в любое подходящее место .

Размещено через приложение ЯПлакалъ

Тюнинг китайской машинки

[^]
Питикантроп
23.02.2021 - 02:44
Статус: Offline


Шутник

Регистрация: 1.11.13
Сообщений: 59
И всё. Теперь даже 3 летний ребёнок может взять любую телефонную зарядку и воткнуть её в машинку, избегая мамкиного подзатыльника и сурового батиного взгляда.

Размещено через приложение ЯПлакалъ

Тюнинг китайской машинки

[^]
Питикантроп
23.02.2021 - 02:45
Статус: Offline


Шутник

Регистрация: 1.11.13
Сообщений: 59
Честно сказать не понимаю почему нельзя сделать подобное на производстве.
За сим спешу откланяться. Буду рад если кому-то пригодится.

Размещено через приложение ЯПлакалъ

Тюнинг китайской машинки

[^]
alexmark
23.02.2021 - 02:52
52
Статус: Offline


Ярила

Регистрация: 23.07.15
Сообщений: 1784
Молодец. Мне нраиица. Эх, был бы у меня паяльник, ЯП этим китайцам показал бы.

Размещено через приложение ЯПлакалъ

[^]
Phacochoerus
23.02.2021 - 02:55
53
Статус: Offline


Б.О.М.Ж.

Регистрация: 3.12.12
Сообщений: 2006
потому что твой б/у акум потенциально опасная БОМБА!!!
мало того ещё и с китайской же дешманской зарядкой.
да ещё и в игрушке детской причём акум неприкрыт, понимаю что вероятность повредить акум небольшая, но она ЕСТЬ!

так что хз кому ты там подзатыльники давал, но литий штука малоприятная.

ИМХО.

идея конечно хороша, но...

P.S. НЕ знаю в каком году ты на свет появился, но в своё время самый распространённый акум был от телефонов мобильных, от сименс С-35 и Nokia BL-5C, так что таким переделкам уже лет 15... точно, если не 20.

Ну и похоже никеля у китайцев ещё пара эшелонов есть в запасах, те сборки банально дешёвые, уж точно дешевле пары баксов что стоит 18650.
ну и ещё один момент - товары содержащие литиевые акумы нельзя просто так пересылать авиапочтой. поэтому посылка стоит дороже, и идёт дольше.
так что и тут китайцы в выигрыше...


Это сообщение отредактировал Phacochoerus - 23.02.2021 - 03:01

[^]
Abrazina
23.02.2021 - 02:57
8
Статус: Offline


Ярила

Регистрация: 17.04.08
Сообщений: 5380

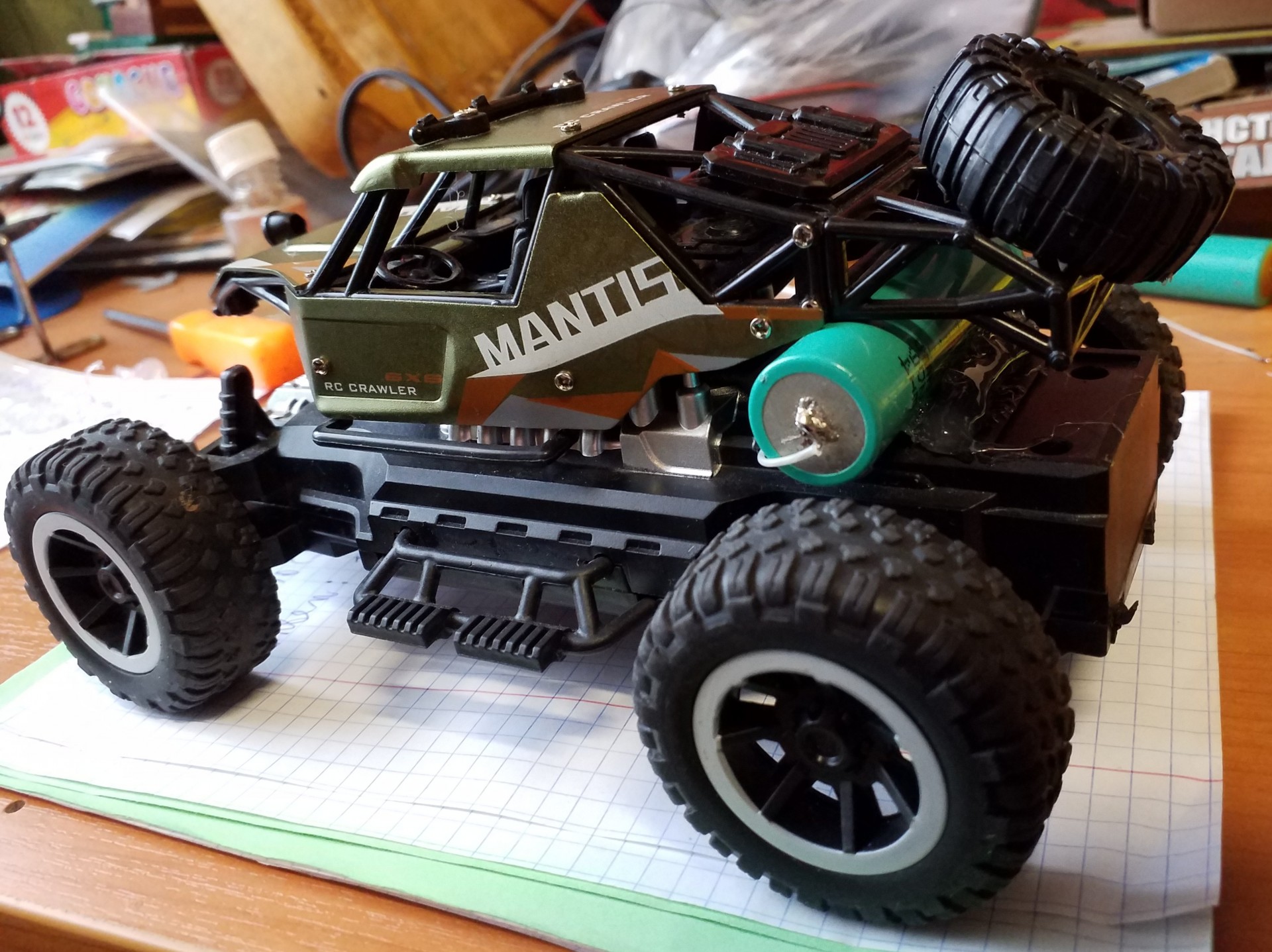

Мой перфекционист не может вынести вот этой торчащей сврху батареи.
Не мог ее в корпус куда-то поселить? Да и опасно - если чем-то коротнет, то мало не покажется. Лититй - это ядреные бомбы в миниатюре.

Кста, та платка на фейковом, чаще всего, TP4056, по дефолту, кажись, на 500мА заточена. Если банка на 2500-3000, то часов 5-6 заряжать будет. Перепаяй резюк на 1000мА - греться будет поболее, но и заряжать вдвое быстрее.

Это сообщение отредактировал Abrazina - 23.02.2021 - 02:58

[^]
БелыеТапочки
23.02.2021 - 02:57
32
Статус: Online


Вождь чернокожих

Регистрация: 10.06.14
Сообщений: 301
...

[^]
Phacochoerus
23.02.2021 - 03:04
8
Статус: Offline


Б.О.М.Ж.

Регистрация: 3.12.12
Сообщений: 2006
Цитата (Abrazina @ 23.02.2021 - 01:57)
Мой перфекционист не может вынести вот этой торчащей сврху батареи.
Не мог ее в корпус куда-то поселить? Да и опасно - если чем-то коротнет, то мало не покажется. Лититй - это ядреные бомбы в миниатюре.

Кста, та платка на фейковом, чаще всего, TP4056, по дефолту, кажись, на 500мА заточена. Если банка на 2500-3000, то часов 5-6 заряжать будет. Перепаяй резюк на 1000мА - греться будет поболее, но и заряжать вдвое быстрее.

у него 18650 из ноута, там изначально было 2200, 10 лет назад, сейчас там от 300 до 100, ну может повезло и там 1500.
короче время пропорционально зарядке, и уж точно ен на 10 минут. даже 500 мАч если в банке осталось.

родная зарядка там тоже ЮСБ и тоже максимум на 500 мАч.

тут спешить некуда.

P.S. Только сейчас обратил внимание что провода к акуму припаяны.
не буду говорить что это в три раза опаснее ,потому что штатными средствами акум уже не отключить. а выключатель на днище машинки может поплавиться и залипнуть, потому что банка хоть и старая но ток в 5А может выдать. хотя там и 1-2А с головой хватит. родная сборка максимум что отдаёт это 0.5А

короче это яркий пример КАК НЕ НУЖНО ДЕЛАТЬ!!!
тем более для детей.


Это сообщение отредактировал Phacochoerus - 23.02.2021 - 03:07

[^]
Питикантроп
23.02.2021 - 03:08
5
Статус: Offline


Шутник

Регистрация: 1.11.13
Сообщений: 59
Цитата (Abrazina @ 23.02.2021 - 02:57)
Мой перфекционист не может вынести вот этой торчащей сврху батареи.
Не мог ее в корпус куда-то поселить? Да и опасно - если чем-то коротнет, то мало не покажется. Лититй - это ядреные бомбы в миниатюре.

Кста, та платка на фейковом, чаще всего, TP4056, по дефолту, кажись, на 500мА заточена. Если банка на 2500-3000, то часов 5-6 заряжать будет. Перепаяй резюк на 1000мА - греться будет поболее, но и заряжать вдвое быстрее.

Лень было прятать акум ) По поводу безопасности, не думаю что родной аккумулятор намного безопаснее. Те же литиевые мизинчиковые акумы, только вообще без платы( возможно контролер стоит в шнуре)
Заряжается не больше двух часов. И при интенсивном использовании заряда хватает на два дня. Это при том что эти акумы несколько лет служили в ноутбуке.

Размещено через приложение ЯПлакалъ

[^]
Abrazina
23.02.2021 - 03:16
8
Статус: Offline


Ярила

Регистрация: 17.04.08
Сообщений: 5380
Цитата (Питикантроп @ 23.02.2021 - 03:08)
Цитата (Abrazina @ 23.02.2021 - 02:57)
Мой перфекционист не может вынести вот этой торчащей сврху батареи.
Не мог ее в корпус куда-то поселить? Да и опасно - если чем-то коротнет, то мало не покажется. Лититй - это ядреные бомбы в миниатюре.

Кста, та платка на фейковом, чаще всего, TP4056, по дефолту, кажись, на 500мА заточена. Если банка на 2500-3000, то часов 5-6 заряжать будет. Перепаяй резюк на 1000мА - греться будет поболее, но и заряжать вдвое быстрее.

Лень было прятать акум ) По поводу безопасности, не думаю что родной аккумулятор намного безопаснее. Те же литиевые мизинчиковые акумы, только вообще без платы( возможно контролер стоит в шнуре)
Заряжается не больше двух часов. И при интенсивном использовании заряда хватает на два дня. Это при том что эти акумы несколько лет служили в ноутбуке.

Всеравно, главным остается вопрос безопасности. Похоже, банка убита, коль меньше двух часов заряжается, НО даже убитый вусмерть литий при КЗ отдает ебический ток - а далее, тепло и огонь, который не потушить, пока не догорит.

ЗЫ: Мне так штангенциркуль запорол знакомый. Измерил длину 18650. Ога. Металл аж посинел и раковины выжгло.

Это сообщение отредактировал Abrazina - 23.02.2021 - 03:18

[^]
Питикантроп
23.02.2021 - 03:23
5
Статус: Offline


Шутник

Регистрация: 1.11.13
Сообщений: 59
Цитата (Abrazina @ 23.02.2021 - 03:16)
Всеравно, главным остается вопрос безопасности. Похоже, банка убита, коль меньше двух часов заряжается, НО даже убитый вусмерть литий при КЗ отдает ебический ток - а далее, тепло и огонь, который не потушить, пока не догорит.

ЗЫ: Мне так штангенциркуль запорол знакомый. Измерил длину 18650. Ога. Металл аж посинел и раковины выжгло.

Мне самому интересно как должна выглядеть более безопасная сборка. Если у вас есть опыт, поделитесь.

Размещено через приложение ЯПлакалъ

[^]
Abrazina
23.02.2021 - 03:34
1
Статус: Offline


Ярила

Регистрация: 17.04.08
Сообщений: 5380
Цитата (Питикантроп @ 23.02.2021 - 03:23)
Цитата (Abrazina @ 23.02.2021 - 03:16)
Всеравно, главным остается вопрос безопасности. Похоже, банка убита, коль меньше двух часов заряжается, НО даже убитый вусмерть литий при КЗ отдает ебический ток - а далее, тепло и огонь, который не потушить, пока не догорит.

ЗЫ: Мне так штангенциркуль запорол знакомый. Измерил длину 18650. Ога. Металл аж посинел и раковины выжгло.

Мне самому интересно как должна выглядеть более безопасная сборка. Если у вас есть опыт, поделитесь.

Да какие советы? Тут же, вроде, все на русском языке пишут и всё уже сказали. Банку спрятать, закатать в термоусадку. Проводочки тоненькие от платы к банке - будет недозаряд. Литию, конечно, почти пох, и даже местами полезно, но время работы сократится. ЯП еще блокировку какую сделал на релюхе или полевике, чтобы при воткнутой зарядке машинка не запитывалась, а то 4056 будет в бесконечном заряде. А так-то идея неплохая - тоже когда-то давно такое делал с RC-машинкой, вместо 6х никель-кадмия переделывал на 4 лития.

Это сообщение отредактировал Abrazina - 23.02.2021 - 03:42

[^]
bibliotekarb
23.02.2021 - 04:17
3
Статус: Offline


Красавчег

Регистрация: 6.12.15
Сообщений: 247
пайку к банке и банку на крыше машинки уже обсирали?

[^]
Phacochoerus
23.02.2021 - 04:18
14
Статус: Offline


Б.О.М.Ж.

Регистрация: 3.12.12
Сообщений: 2006
Цитата (Питикантроп @ 23.02.2021 - 02:08)
Цитата (Abrazina @ 23.02.2021 - 02:57)
Мой перфекционист не может вынести вот этой торчащей сврху батареи.
Не мог ее в корпус куда-то поселить? Да и опасно - если чем-то коротнет, то мало не покажется. Лититй - это ядреные бомбы в миниатюре.

Кста, та платка на фейковом, чаще всего, TP4056, по дефолту, кажись, на 500мА заточена. Если банка на 2500-3000, то часов 5-6 заряжать будет. Перепаяй резюк на 1000мА - греться будет поболее, но и заряжать вдвое быстрее.

Лень было прятать акум ) По поводу безопасности, не думаю что родной аккумулятор намного безопаснее. Те же литиевые мизинчиковые акумы, только вообще без платы( возможно контролер стоит в шнуре)
Заряжается не больше двух часов. И при интенсивном использовании заряда хватает на два дня. Это при том что эти акумы несколько лет служили в ноутбуке.

чёт ты дядя попутал, хз что такое
Цитата
Те же литиевые мизинчиковые акумы
и где ты их там откопал...
там сборка из 3 или 4 элементов никельметаллгидридных.
размер ААА.
единственное что непонятно, это если их там 3 штуки то напряжение 3,6В от лития нормально, переживут внутренности.
а вот если там 4 акума то это 4,8, хотя должно хватать.

не бывает ЦИЛИНДРИЧЕСКОГО лития в таких размерах недорого.
сборка литиевая из таких акумов стоила бы баксов 10, как полмашинки.

литий который размером АА это 14500, остальное экзотика!

и да, те акумы(родные) сильно безопаснее. их можно жевать бить резать рвать... ну короче что хочешь с ними делай.
с литием тебе повезло, ты его паял, пара секунд и либо взрыв либо умерший акум.

ну можешь ради интереса НА УЛИЦЕ пробить гвоздём ЗАРЯЖЕННЫЙ 18650...
расскажешь впечатления.
там конечно свежие и высокотоковые, но... пожар и эти устроят нехилый...

нет мне конечно похер... но я бы такие переделки не рекомендовал.

[^]
Phacochoerus
23.02.2021 - 04:21
3
Статус: Offline


Б.О.М.Ж.

Регистрация: 3.12.12
Сообщений: 2006
Цитата (Abrazina @ 23.02.2021 - 02:34)
Проводочки тоненькие от платы к банке - будет недозаряд.

ай да ладно, а давай посчитай величину этого недозаряда с током заряда в 0,5А и напряжением в 4,2В. lol.gif
ой и это с учётом длины проводов, она там 0,1 метра.

[^]
Abrazina
23.02.2021 - 04:43
2
Статус: Offline


Ярила

Регистрация: 17.04.08
Сообщений: 5380
Цитата (Phacochoerus @ 23.02.2021 - 04:21)
Цитата (Abrazina @ 23.02.2021 - 02:34)
Проводочки тоненькие от платы к банке - будет недозаряд.

ай да ладно, а давай посчитай величину этого недозаряда с током заряда в 0,5А и напряжением в 4,2В. lol.gif
ой и это с учётом длины проводов, она там 0,1 метра.

ну согласен, но всё же )) не комильфо литий волосами паять ))

кроме того, там моторчики - при старте ток потребления сравнительно высок, есть шанс, что приемник будет теряться от просадки... ну это такое.. в любом случае, ЯП взял жилу потолще )

[^]
Abrazina
23.02.2021 - 04:45
3
Статус: Offline


Ярила

Регистрация: 17.04.08
Сообщений: 5380
Цитата (bibliotekarb @ 23.02.2021 - 04:17)
пайку к банке и банку на крыше машинки уже обсирали?

да, чувак, опоздал ты.. обосрали, как могли, старались biggrin.gif

[^]
bibliotekarb
23.02.2021 - 05:14
10
Статус: Offline


Красавчег

Регистрация: 6.12.15
Сообщений: 247
Цитата (Phacochoerus @ 23.02.2021 - 04:18)
зло, ты его паял, пара секунд и либо взрыв либо умерший акум.

ну можешь ради интереса НА УЛИЦЕ пробить гвоздём ЗАРЯЖЕННЫЙ 18650...
расскажешь впечатления.
там конечно свежие и высокотоковые, но... пожар и эти устроят нехилый...

нет мне конечно похер... но я бы такие переделки не рекомендовал.

Друг долбаеб - бесценный подарок для контента

Тюнинг китайской машинки

[^]
Steeper
23.02.2021 - 05:17
1
Статус: Offline


Весельчак

Регистрация: 11.12.20
Сообщений: 174
Надо было в черный покрасить аккум, норм бы смотрелось

[^]
AMac
23.02.2021 - 05:25
1
Статус: Offline


Юморист

Регистрация: 27.12.10
Сообщений: 597
Ну нормально, если напряжение подошло. Для пультов управления использую платы с преобразователем напряжения. Замотался уже туда Батарейки покупать. Ав машинку пару- тройку банок. Я правда их аймаксом гоняю предварительно.

[^]
MrRIP
23.02.2021 - 05:38
1
Статус: Online


Ярила

Регистрация: 1.04.12
Сообщений: 1540
нда... а подумать - почему-же аккум спрятан. да ещё и со спецразъёмом? Вот упадёт ваша машинка, или врежется в угол/стену/шкаф/кровать/стол и пробьёт банку - чуть выше вам наглядно показали как умеет делать бум банка лития.
И да - "старые банки от ноутбука" особенно часто любят делать "бум" даже при зарядке!

[^]
Abrazina
23.02.2021 - 06:10
4
Статус: Offline


Ярила

Регистрация: 17.04.08
Сообщений: 5380
Цитата (MrRIP @ 23.02.2021 - 05:38)
нда... а подумать - почему-же аккум спрятан. да ещё и со спецразъёмом? Вот упадёт ваша машинка, или врежется в угол/стену/шкаф/кровать/стол и пробьёт банку - чуть выше вам наглядно показали как умеет делать бум банка лития.
И да - "старые банки от ноутбука" особенно часто любят делать "бум" даже при зарядке!

Поддерживаю. У меня на беспроводных камерах стоят DC УПСы на литии. Тоже пользовал старые ноутбучные банки, лет 5-7 им было. И, однажды, одна, таки, стрельнула фейерверком. )) Повытаскивал из остальных, перемерил - а две из них уже и зарядку почти не берут, работают, как обогреватели. Заказал юзанные банки 21700 от тесловской батареи (их сейчас полно везде и очень дешево, 4500-4800мАч остаточной), заменил все от греха подальше.

Кстати, тесловские ячейки - агонь! Реально очень высокого качества. Спецом дрючил одну, заряжал токами в 3-4С несколько десятков раз и разряжал большими токами - прекрасно пережила все испытания. Теперь только их беру для всяких поделок, УПСов и уличного лед-освещения, вместо 18650.

[^]
Понравился пост? Еще больше интересного в Телеграм-канале ЯПлакалъ!
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии. Авторизуйтесь, пожалуйста, или зарегистрируйтесь, если не зарегистрированы.
1 Пользователей читают эту тему (1 Гостей и 0 Скрытых Пользователей) Просмотры темы: 29654
0 Пользователей:
Страницы: (4) [1] 2 3 ... Последняя » [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]







Активные темы








Наверх
