АПЛ проекта 661 «Анчар»: Золотая рыбка

Рассказывая в предыдущих постах о проекте 705 "Лира" было бы несправедливо не упомянуть ещё об одном проекте скоростной АПЛ - а именно о проекте 661 "Анчар", или о "Золотой рыбке".

Будет 5 постов. Просьба не ломать!!!. Об окончании сообщу.

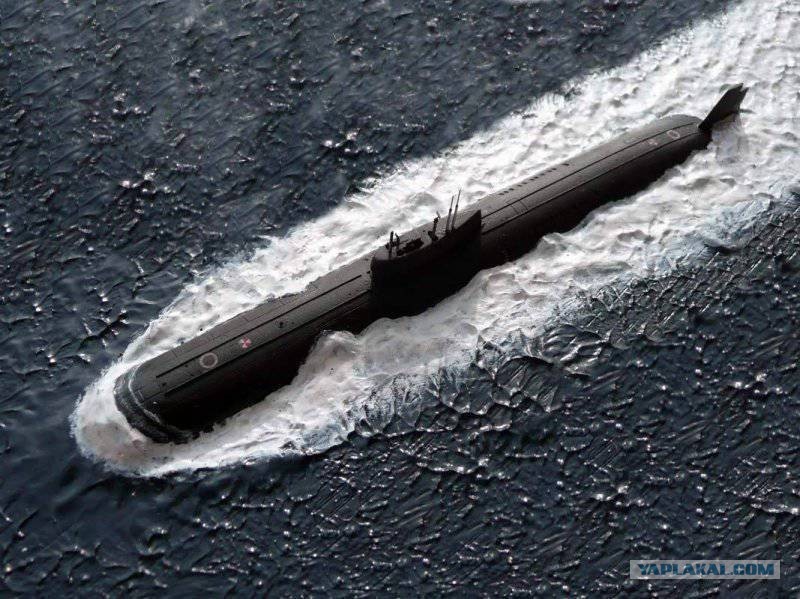

Титановая «Золотая рыбка».

В 2008 году на предприятии «Севмаш» началась утилизация атомной подводной лодки К-222. На первый взгляд, это было рядовым событием. Подводные лодки, как и любая другая техника, вырабатывают свой ресурс и списываются. Далеко не всем подводным кораблям удается стать музеем, большинство режутся «на иголки». Лодка К-222, ранее носившая номер К-162, не смогла стать памятником самой себе и отправилась на слом. Так печально окончилась судьба подлодки-рекордсмена, давшей своей стране не только несколько достижений, но и ряд полезных технологий.

История лодки К-162 началась в 1959 году, когда Совмин СССР выпустил постановление «О создании новой скоростной подводной лодки с новым типом энергетических установок и развитии научно-исследовательских, опытно-конструкторских и проектных работ для подводных лодок». Перед ЦКБ-16 (ныне СПМБМ «Малахит») была поставлена очень сложная задача. Требовалось создать подводную лодку, характеристики которой превосходили бы данные предыдущих субмарин, а также решить ряд технических вопросов. Основные задачи, стоявшие перед конструкторами, выглядели следующим образом. Обеспечить возможность ракетной стрельбы из подводного положения, а также добиться максимально возможной скорости подводного хода. Примечательно, что в техническом задании на новый проект присутствовал негласный запрет на использование имеющихся материалов, оборудования и вооружения. Иными словами, заказчик в лице Минобороны и Совмина желал видеть совершенно новую конструкцию, выполненную с использованием новых технологий.

Главным конструктором проекта, получившего индекс 661 и имя «Анчар», был назначен Н.Н. Исанин. От флота проект курировал капитан 2-го ранга Ю.Г. Ильинский. Работы по созданию новой скоростной лодки были очень и очень непростыми. То или иное участие в проекте принимали почти четыре сотни организаций: судостроители, металлурги, инженеры-электронщики и т.д. Совместными усилиями в 1960 году был подготовлен предэскизный вариант проекта 661. Примечательно, что в ходе предварительных работ прорабатывались почти два десятка основных и вспомогательных версий проекта. На этом этапе разработки активно обсуждались все нюансы конструкции и оборудования. К примеру, в качестве основного вооружения для новой подлодки предлагались новые крылатые ракеты «Аметист», старые ракеты с надводным стартом, или же доработанные торпеды с повышенной дальностью. Кроме того, основным материалом конструкции могли стать сталь, алюминий или титан. В результате анализа возможностей и перспектив каждого варианта было принято решение сделать новую лодку из титана и оснастить ее крылатыми ракетами «Аметист» с возможностью подводного старта.

Вскоре после окончания предэскизного проектирования началась подготовка полноценного «белового» проекта. В 1961-м он был утвержден, и примерно через год на Северном машиностроительном предприятии началось строительство головной подлодки. Стоит отметить, официальная закладка АПЛ К-162 состоялась только в конце 1963 года. Дело в том, что в ходе сборочных работ первых элементов конструкции проявились некоторые недочеты технического характера. На их исправление ушло дополнительное время. Да и после решения этих проблем строительство нового подводного корабля шло долго и с большими сложностями. В первую очередь, на затягивании сроков сказался недостаток титана, который был нужен не только для новой подлодки, но и для строительства некоторых самолетов и ракет. В результате лодка К-162 была спущена на воду только в декабре 1968 года.


Это сообщение отредактировал Sforcksa555 - 24.01.2021 - 13:14

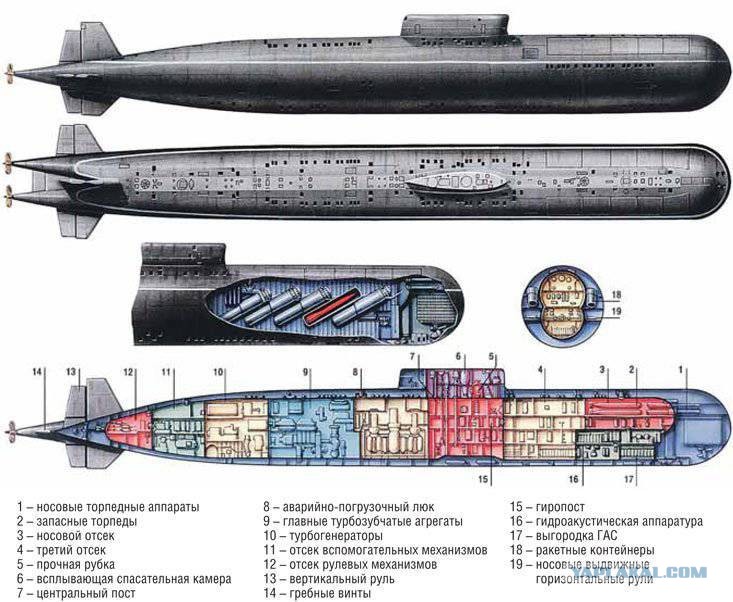

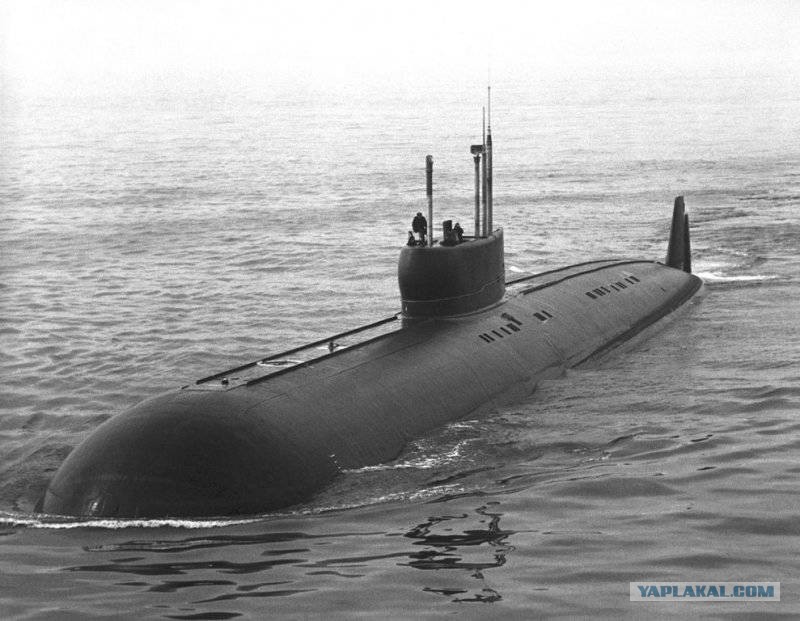

Проект 661 подразумевал создание двухкорпусной подлодки с широким использованием в конструкции титановых деталей. Легкий корпус лодки имел круглое сечение, но его кормовая часть была выполнена по схеме «раздвоенная корма». Два обтекателя несли в себе валы двух гребных винтов, разнесенные друг от друга на пять метров. Такая схема получила неофициальное название «штаны» и после использовалась в нескольких проектах подлодок. Внутри легкого корпуса был помещен прочный, имевший оригинальную конструкцию. В носовой части субмарины он состоял из двух частично перекрывающихся горизонтальных цилиндров (сечение такой конструкции напоминает цифру 8). Каждый из них имел диаметр в пять с половиной метров, но из-за перекрывающихся сечений высота всей конструкции равнялась девяти метрам, что сходилось с диаметром цилиндрической средней и кормовой части прочного корпуса. Интересно, что «трубы» носовой части прочного корпуса считались отдельными отсеками. В верхнем цилиндре – первом отсеке лодки – поместили торпедные аппараты калибра 533 миллиметра, запас торпед, устройства заряжания и т.п. Кроме того, в первом отсеке располагался пост управления ракетами. Второй отсек вмещал в себя часть аккумуляторных батарей и гидроакустическую аппаратуру. В третьем отсеке (находился сразу после «восьмеркообразной» части прочного корпуса) находились жилые помещения и остальные аккумуляторы. Четвертый отсек предназначался для центрального поста, поста управления энергетической установкой и нескольких вспомогательных помещений. Пятый отсек был отдан под реактор, шестой – под турбины, седьмой – под турбогенераторы и распределительные щиты, а в восьмом располагались компрессоры, вспомогательное оборудование и т.п. Наконец, в корме, в девятом отсеке монтировались приводы рулей. Носовые горизонтальные рули были размещены в передней части лодки и при необходимости убирались под легкий корпус.

При разработке реактора для проекта 661 рассматривались два варианта: водо-водяной и с металлическим теплоносителем (сплав свинца и висмута). В результате сравнения сложности конструкций и перспектив был выбран первый вариант. При меньшей эффективности такой реактор мог быть сделан в течение нескольких месяцев и не требовал дополнительных затрат времени и денег. В результате лодка получила два реактора с собственными паропроизводящими установками (В-5Р, 250 тонн пара в час), турбозубчатыми агрегатами ГТЗА-618 и турбогенераторами переменного тока (380 вольт, 50 герц) ОК-3 мощностью по 3000 киловатт каждый. Несмотря на использование уже освоенной водо-водяной схемы, в конструкции реакторов лодки проекта 661 было применено несколько оригинальных технических решений, повысивших эффективность работы. Наконец, довольно смелым решением стало исключение из состава энергетического оборудования резервных дизельных генераторов. На случай проблем с главной энергоустановкой подлодка оснащалась двумя группами серебряно-цинковых аккумуляторов по 152 элемента в каждой.

Новый проект высокоскоростной подводной лодки подразумевал использование новейших электронных систем. Так, навигацию в надводном и подводном положениях планировалось осуществлять при помощи всеширотной системы «Сигма-661», автоматическое управление по курсу и глубине возлагалось на комплекс «Шпат», а общекорабельные системы и устройства управлялись при помощи системы «Сигнал-661». «Ушами» новой подлодки был гидроакустический комплекс МГК-300 «Рубин». Он мог одновременно сопровождать две цели и при этом выдавать данные по ним на систему управления вооружением. Обнаружение мин осуществляла система «Радиан-1». Для визуального наблюдения за окружающей обстановкой подлодки проекта 661 планировалось оснащать перископом ПЗНС-9 со встроенным вычислителем координат. Наконец, в состав оборудования лодки включили две радиолокационные станции и систему определения государственной принадлежности «Нихром».

В первом отсеке лодок проекта 661 разместили четыре 533-мм торпедных аппарата со вспомогательной аппаратурой и боекомплектом в 12 торпед. Управление торпедной стрельбой возлагалось на комплекс «Ладога-П-661», а конструкция аппаратов позволяла производить атаку целей с глубины до 200 метров. Основным вооружением лодок проекта 661 должны были стать противокорабельные крылатые ракеты П-70 «Аметист», разработанные в ОКБ-152 под руководством В.Н. Челомея. В носовой части лодки, по бокам от «восьмерки» первых двух отсеков, размещались десять контейнеров с ракетами, по пять на борт. Ракеты предназначались для пуска из подводного положения. Для этого лодка должна была выйти на глубину в 30 метров и заполнить контейнер водой. По команде экипажа подлодки ракета выходила из контейнера при помощи стартового двигателя, а после подъема в воздух включался маршевый твердотопливный. Все ракеты можно было выпустить двумя залпами с перерывом в несколько секунд. Несмотря на сложности с разработкой и испытаниями, ракета «Аметист» стала первой в мире противокорабельной ракетой с подводным стартом. Примечательно, что контейнеры ракет располагались не вертикально, а под углом в 32,5° к основной плоскости подлодки. Дело в том, что при вертикальном старте пришлось бы усложнить систему управления ракеты для вывода ее на горизонтальную низковысотную траекторию. При наклонном старте эта задача была гораздо проще, что и повлияло на размещение ракетных контейнеров.


Это сообщение отредактировал Sforcksa555 - 24.01.2021 - 13:16

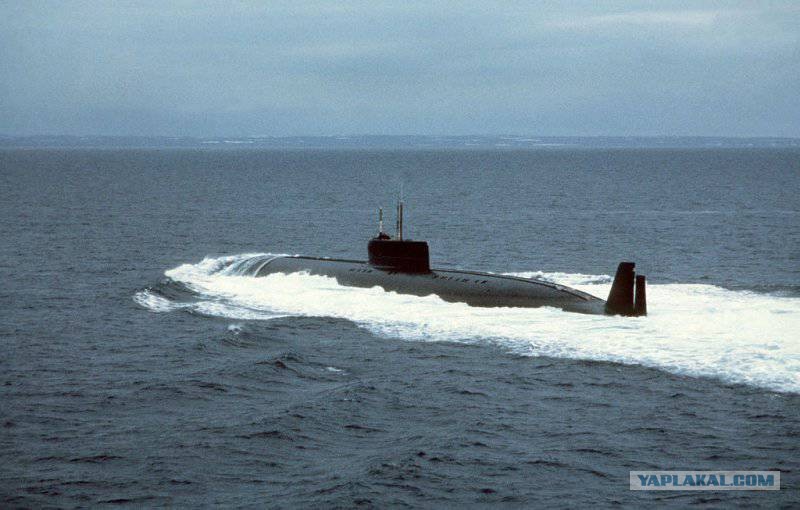

Сложность разработки и строительства новой лодки, в конструкции которой преобладали титановые детали, привели к достаточно большой стоимости проекта. Из-за этого еще до конца сборки подлодку К-162 прозвали «Золотой рыбкой», намекая на стоимость металлического сырья. Тем не менее, в конце 1968 года субмарину спустили на воду, а немного позже начались ее испытания. В 1969 году в ходе испытаний К-162 смогла достичь подводной скорости в 42 узла (около 78 км/ч). При этом энергоустановка работала только на 80% от полной мощности. Таким образом, расчетный показатель максимальной скорости, заданный первоначальным техническим заданием, был превышен на четыре узла.

18 декабря 1970 года вошедшая в строй ВМФ СССР подлодка установила мировой рекорд скорости, который не побит до сих пор. При ручном управлении турбозубчатым агрегатом и защитой реактора удалось вывести энергетическую установку на 97% от максимальной мощности. На глубине в 100 метров это позволило лодке разогнаться до 44,7 узла (82,8 км/ч). До и после К-162 ни одна подлодка в мире не ходила с такой скоростью. При разгоне до высоких скоростей наблюдалось несколько интересных явлений. К примеру, по достижении порога в 35-36 узлов появлялся гидродинамический шум от завихрений встречного потока, обтекавшего лодку. Это неожиданное явление могло демаскировать подлодку при выполнении боевой задачи, однако его посчитали достаточной платой за высокую скорость. Кроме того, в ряде случаев подлодка могла уйти от преследования кораблями противника.

Вскоре после установления секретного рекорда у экипажа лодки К-162 появилась возможность проверить скоростной потенциал на практике. Осенью 1971 года, во время похода К-162 в Атлантический океан, пересеклись пути советской субмарины и американского авианосца «Саратога». В результате этого в бортовом журнале американского корабля появилась запись, гласившая, что в течение нескольких часов он пытался оторваться от неизвестной подлодки, но не смог сделать это даже на полном ходу, на скорости в 30 узлов. Подлодка, в свою очередь, маневрировала вокруг авианосца, но не отставала. Командир К-162 капитан 1-го ранга Ю.Ф. Голубков после этого случая отметил, что характеристики лодки позволяли выбрать наиболее удобную позицию для атаки вражеских кораблей.

Служба подлодки К-162 с перерывами на ремонт продолжалась до 1984 года, когда ее поставили на прикол. В 1978 году лодку переименовали в К-222, под этим номером она и окончила свою службу. В марте 1989 года «Золотую рыбку» исключили из боевого состава военно-морского флота, а через десять лет спустили флаг. Далее несколько лет К-222 простояла у пирса в ожидании утилизации, которая началась в 2008 году.

Это сообщение отредактировал Sforcksa555 - 24.01.2021 - 13:18

К сожалению, подлодка К-162 или К-222 так и осталась единственным кораблем проекта 661. Одновременно с высокими ходовыми характеристиками она оказалась слишком дорогой для массового производства. Прочный титановый корпус, при всех его преимуществах, был очень сложен в изготовлении. Кроме того, к концу восьмидесятых годов устарело главное вооружение лодки – ракеты П-70 «Аметист». Также стоит отметить, что к тому же времени у потенциального противника появились новые гидроакустические системы, способные гарантированно обнаружить К-162 на достаточно больших расстояниях. Высокая шумность лодки на больших скоростях только усугубляла эту ситуацию. В свете развития противолодочной авиации у скоростной подлодки просто не оставалось шансов. Поэтому «Золотую рыбку» так и оставили в одиночестве, а затем списали.

Тем не менее, полученный при конструировании и строительстве К-162 опыт не пропал даром. Наработки по титановым конструкциям активно использовались в нескольких дальнейших проектах, а вооружение в виде ракет П-70 использовалось на подлодках проекта 670 «Скат».

https://topwar.ru/24126-titanovaya-zolotaya-rybka.html

Всё закончил. Можете пинать

Это сообщение отредактировал Sforcksa555 - 24.01.2021 - 13:19

Интересно. Спасибо тс.
Отвлекся от трендов))

Размещено через приложение ЯПлакалъ

Спасибо!
Внешне 955й "Борей" напоминает скошенная рубка (ограждение рубки).

Это сообщение отредактировал stealthman - 24.01.2021 - 13:26

Коротко:
Потому и золотая рыбка.... что из титана (дорого)
Устарело вооружение, менять на новое.. (проще новую лодку создать)
а титан на переработку

Какой потенциал был у разработчиков и производителей!

Это сообщение отредактировал android32 - 24.01.2021 - 13:27

За флот всегда зелень. Батя подводником служил .

Да, разрабатывают, производят, а потом кто-то хочет жвачку, джинсы или чего там сейчас не хватает, и всему приходит кирдык. И так по кругу. Хотя, это ж другое.

Размещено через приложение ЯПлакалъ

К-162 (222) единственный отечественный атомоход, на котором не нашлось места для аварийного дизель - генератора. Очень опрометчиво. Ветераны рассказывали об одном случае на испытаниях, когда в результате короткого замыкания сгорела часть приборов системы управления и защиты ядерным реактором. Заводские специалисты, отключив почти все блокировки в полуручном режиме восстановили режим работы установки. Всё это время электропитание систем и механизмов обеспечивалось от аккумуляторной батареи. Ёмкости батареи хватило едва - едва. Если бы батарея сдохла, можно было поиметь ядерную аварию. Дизеля то нет!

Видел, будучи на практике в 79 году. Неслась куда-то с не реальной скоростью. Абсолютно фантастическое зрелище.

Размещено через приложение ЯПлакалъ

Вот бля как шифровались "совки"!Всем в мире известно,что на этих "четырёх сотнях организаций" производили только галоши!Да,Хуйло?

Ну шо,таперича хватает бля титану?А?Надеюсь не будет перебоев с поставками этого металла для производства Боингов?Или добыча и производство (титана)тоже уже принадлежит американцам как и алюминий?

Слышал байку что железным судам при стоянке недалеко от этой рыбки быстро приходил скверный зверёк, сгнивали мгновенно.

Размещено через приложение ЯПлакалъ

Солёная водичка. Электрохимическая пара.))
Всё правда.

читал что при повороте на высокой скорости лодка шла в занос просто соскальзывая наружу поворота по окончании испытаний на корпусе не было видно ни одного сварного шва .. их просто заполировало

И это без компьютерного моделирования. Всё вручную.
МС-21 полностью на компе проектировали, но доработок офигеть сколько было все равно.
И ладно бы ошибки в десятые доли миллиметра. К одной из деталей ответная часть была на 15мм больше! Одну наш цех делал, ответную другой, на сборке получился "упс" и перепроектировка).

А здесь каждая мелочь вручную просчитывалась

Это сообщение отредактировал esaulZ - 24.01.2021 - 17:01

Компоновку оборудования производили на плазе. Это такое место в специальном цеху, где площадь отсеков вручную вычерчивалась на специальном напольном покрытии. Затем макетами из дерева производилось макетирование оборудование отсека. Итог этой работы - монтажные чертежи.
