АПЛ проекта 705: Скоростная «Лира»

Как и обещал Blacksmith24 сегодня (и в последующие дни) будет рассказ про АПЛ проекта 750 "Лира". Информации нарыл вагон и маленькую тележку, так что сам рассказ будет состоять из 3-х частей.
Сегодня 1-а часть.

10 фото

Итак....

Появление ядерных реакторов кардинально изменило облик и методы боевой работы подводных лодок. Теперь можно было неделями не подниматься на поверхность, выслеживая корабельное соединение противника. Кроме того, мощность новых энергоустановок позволила значительно увеличить размеры подлодок и благодаря этому оснастить их новым вооружением. Ряд новых технологий привел к тому, что в пятидесятых годах прошлого века ведущие страны мира активно создавали новые проекты подводных лодок и вооружений для них. Настолько активно, что с завидной регулярностью стали появляться самые смелые идеи, которые теперь можно было воплотить в жизнь.

Идея

В конце пятидесятых годов СКБ-143 (ныне СПМБМ «Малахит») одновременно разрабатывало сразу несколько проектов подводных лодок, в которых применялись те или иные новые конструкторские решения. В 1959 году конструктор А.Б. Петров предложил создать проект малогабаритной одновальной атомной подводной лодки (АПЛ) с уменьшенным составом экипажа и большим количеством средств автоматизации. Кроме того, предложение подразумевало обеспечение высоких ходовых характеристик: при подводной скорости свыше 40 узлов перспективная субмарина могла бы в кратчайшие сроки выходить в необходимый район мирового океана и выполнять поставленные перед ней задачи. Интересной особенностью такой подлодки стала бы возможность уходить от торпед противника за счет высокой скорости.

Руководство СКБ-143 заинтересовалось новой идеей и выдвинуло ее для обсуждения. Обсуждение предложения с участием представителей военно-морского флота, судостроительной промышленности и руководства страны получилось достаточно длительным и бурным. Дебаты привели к корректировке некоторых нюансов облика будущей подлодки. В доработанном виде предложение получило поддержку министра судостроительной промышленности Б.Е. Бутомы и главнокомандующего ВМФ адмирала С.Г. Горшкова.

В июне 1960 года ЦК КПСС и Совмин СССР издали совместное постановление о начале разработки проекта с кодовым обозначением «705» и названием «Лира». В проекте АПЛ предполагалось использовать массу оригинальных технических решений и новых технологий, призванных обеспечить выполнение технических требований. Из-за этого в мае 1961 года появилось новое постановление, в соответствии с которым конструкторам СКБ-143 разрешалось отступать от существовавших в то время норм и правил военного судостроения, если они смогут доказать необходимость подобных мер. Майское 1961 года постановление фактически развязало руки инженерам и позволило воплотить в жизнь все или почти все планы.

Главным конструктором проекта 705 «Лира» стал М.Г. Русанов, а общее руководство программой разработки и строительства подлодки стало задачей академика А.П. Александрова. От военно-морского флота за проектом наблюдали В.В. Гордеев и К.И. Мартыненко. Проект создания атомной подводной лодки «705» имел высокий приоритет и к его созданию были привлечены несколько научных и конструкторских организаций.

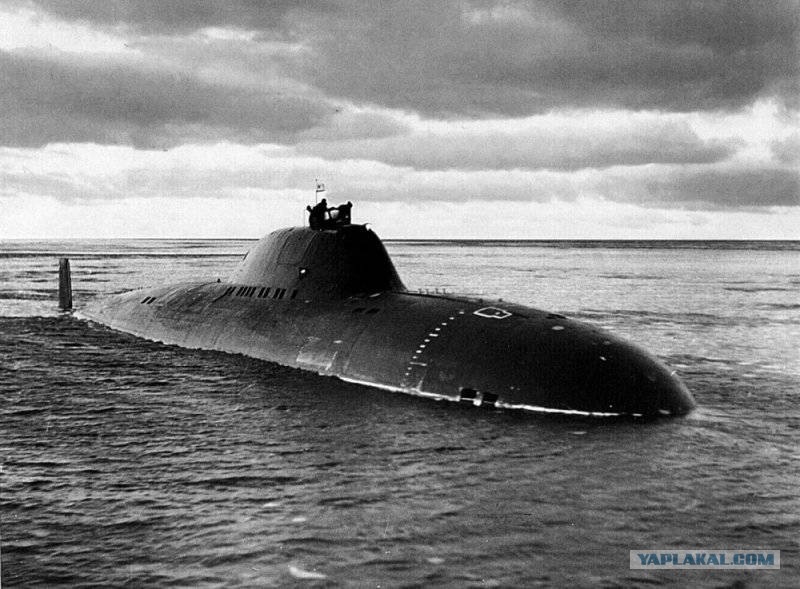

На фото - К-64. Проект 705.

Проект 705

По результатам анализа нескольких вариантов общей архитектуры был выбран наиболее удачный. АПЛ проекта 705 предполагалось строить по двухкорпусной одновальной схеме. Для улучшения гидродинамических характеристик и повышения скорости подводного хода к проекту привлекли специалистов московского филиала ЦАГИ. Группу ученых-гидродинамиков, занимавшихся расчетом облика перспективной подлодки, возглавил К.К. Федяевский. В результате появилась рекомендация выполнить корпус лодки в виде тела вращения с небольшим обтекаемым ограждением рубки на верхней части.

В качестве основного материала для конструкции корпусов предлагались сталь и титан. В течение некоторого времени параллельно шла разработка двух вариантов корпуса, отличавшихся лишь материалом. Титановый корпус имел лучшие характеристики в сравнении со стальным. Поэтому проектирование последнего прекратилось, а титан стал основным материалом корпуса подлодки. В процессе разработки титанового корпуса активное участие приняли специалисты ЦНИИ металлургии и сварки во главе с академиком И.В. Горыниным.

Внутренний объем прочного корпуса при помощи герметичных переборок разделили на шесть отсеков. При этом третий отсек, в котором размещались бытовые помещения и главный командный пункт, имел переборки сферической формы. Благодаря этому третий отсек мог выдерживать такое же давление воды, как и сам прочный корпус. Еще одной мерой, принятой для обеспечения безопасности экипажа, стала всплывающая рубка. В случае аварии рубка могла стать спасательной камерой для всего экипажа. Конструкция рубки позволяла всплывать с предельной глубины и при большом крене или дифференте.

Предварительный проект перспективной АПЛ подразумевал сокращение экипажа до 16 человек. Однако отсутствие ряда важных приборов, способных взять на себя часть работы экипажа, привело к значительным изменениям. По требованию флота экипаж увеличили до 29 человек, а затем довели до окончательного значения – 32 офицера и мичмана. Запасов продовольствия должно было хватать на автономное плавание продолжительностью до 50 суток.

Надводное водоизмещение подлодки проекта 705, согласно расчетам, должно было превысить 2250 тонн, подводное – 3180 т. Максимальная длина подлодки составила 79,6 метра, ширина корпуса – 10 метров. На ранних стадиях проекта предполагалось, что водоизмещение субмарины не превысит 1500-2000 тонн.

Требования по максимальной скорости подводного хода с учетом габаритов и веса лодки потребовали создать новую мощную энергетическую установку. Из нескольких вариантов был выбран вариант с одним реактором, использующим жидкометаллический теплоноситель. По сравнению с существовавшими на тот момент водо-водяными реакторами такая энергетическая установка получалась компактнее и легче. Согласно расчетам, экономия веса достигала 300 тонн.

Реактор ОК-550, разработанный в горьковском ОКБМ под руководством И.И. Африканова, установили на балочном фундаменте, применявшемся в предыдущих проектах. Для турбозубчатого агрегата с мощностью на валу до 40 тыс. л.с. была разработана новая амортизационная установка, что позволило снизить уровень шума, производимого подлодкой. Еще несколько шумных агрегатов установили на отдельных пневматических амортизаторах. Основой электрической системы подлодки стали два генератора мощностью по 1500 кВт (напряжение 400 В, частота 400 Гц). Кроме того, лодку оснастили вспомогательным дизель-генератором (500 кВт) и аварийной аккумуляторной батареей.

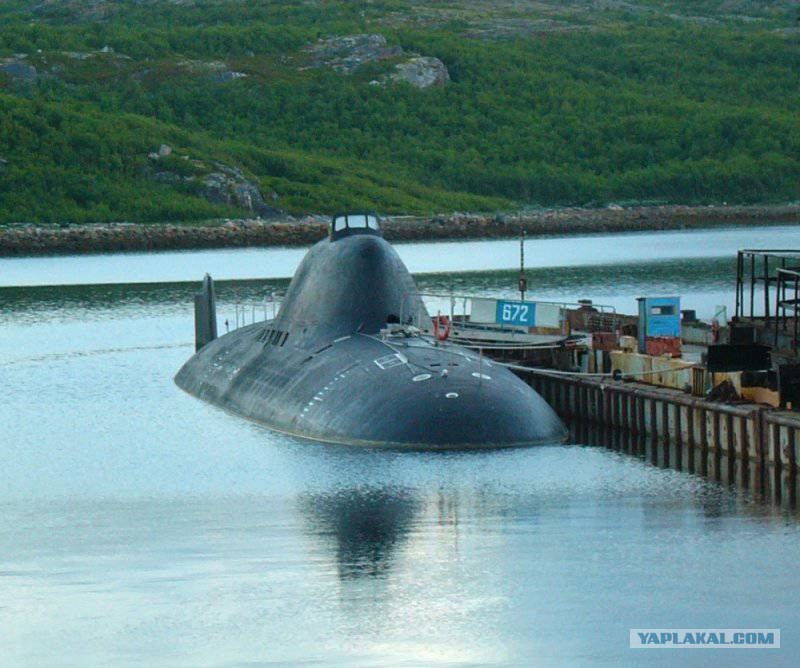

На фото - Проект 705 и 705К

Это сообщение отредактировал Sforcksa555 - 21.01.2021 - 19:03

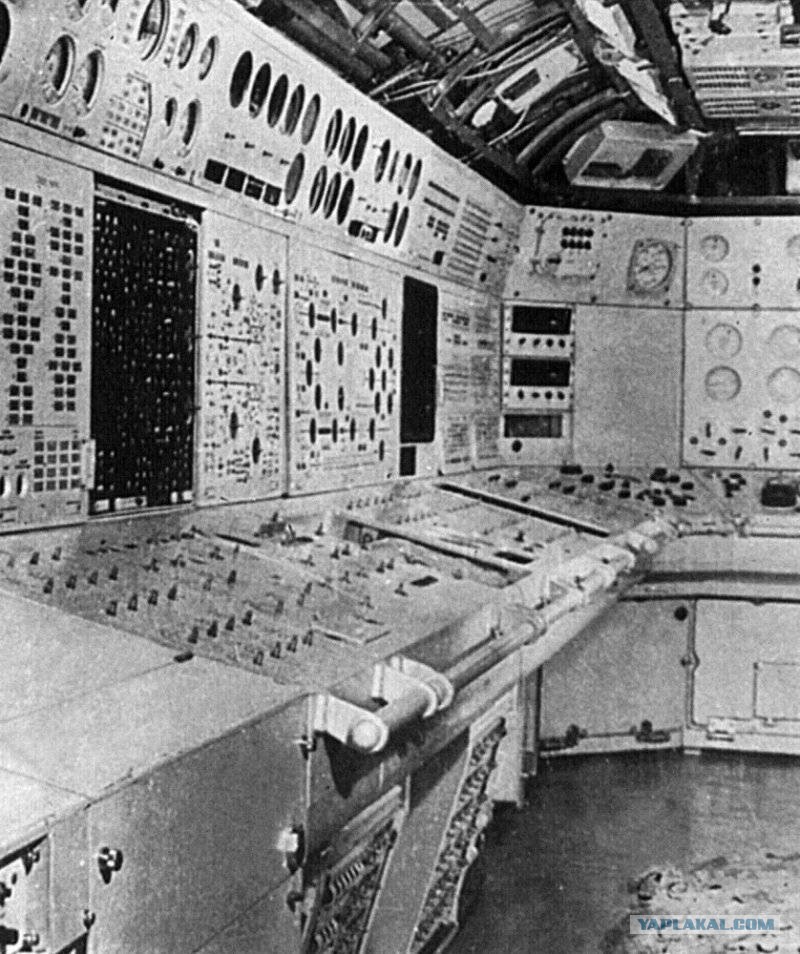

Сокращение экипажа до минимально возможного уровня было возможно только при условии создания нового комплекса электронного оборудования. В связи с этим ЦКБ завода им. Кулакова (ныне ЦНИИ «Гранит») создало новую боевую информационно-управляющую систему «Аккорд», позволившую управлять всеми техническими средствами и системами с центрального поста. Различные компоненты системы «Аккорд» предназначались для сбора и обработки информации об окружающей обстановке, управления системами вооружения, кораблевождения и т.д.

Использование автоматизированной информационно-управляющей системы позволило изменить методы эксплуатации оборудования. Так, проект 705 не предусматривал постоянное дежурство членов экипажа у отдельных агрегатов и механизмов. Вместо этого предполагалось периодически производить профилактический осмотр отсеков. Боевая смена подлодки состояла всего из восьми человек.

Главным средством обнаружения целей АПЛ проекта 705 должен был стать гидроакустический комплекс «Океан». Для навигации лодку оснастили комплексом «Сож», для управления оружием – комплекс «Сарган». Честь своих функций эти системы выполняли в автоматическом режиме, что позволило значительно снизить нагрузку на экипаж. Помимо указанных систем перспективная подлодка должна была получить ряд другой аппаратуры, предназначенной для управления различными системами.

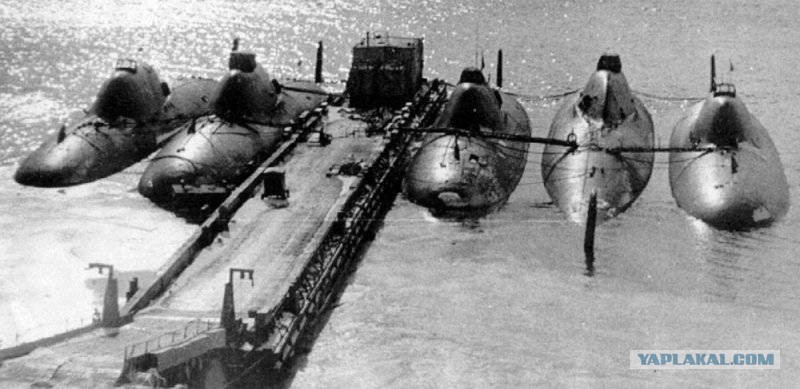

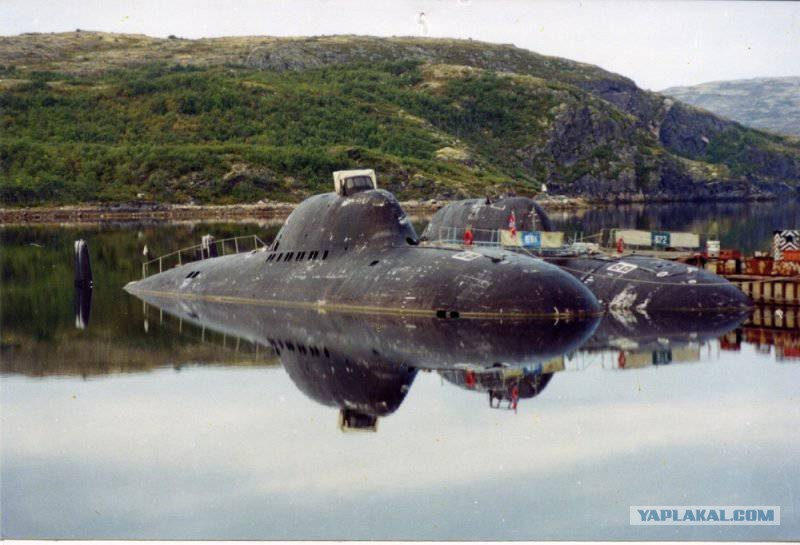

На фото - Проект 705 и 705К

Это сообщение отредактировал Sforcksa555 - 21.01.2021 - 19:04

Перспективная подлодка получила шесть торпедных аппаратов калибра 533 мм. Пневмогидравлические аппараты позволяли производить стрельбу на любой глубине, от перископной до предельной. Боезапас АПЛ проекта 705 состоял из 20 торпед САЭТ-60 или САТ-65. При необходимости субмарины могли брать на борт до 24 мин ПМР-1 или ПМР-2.

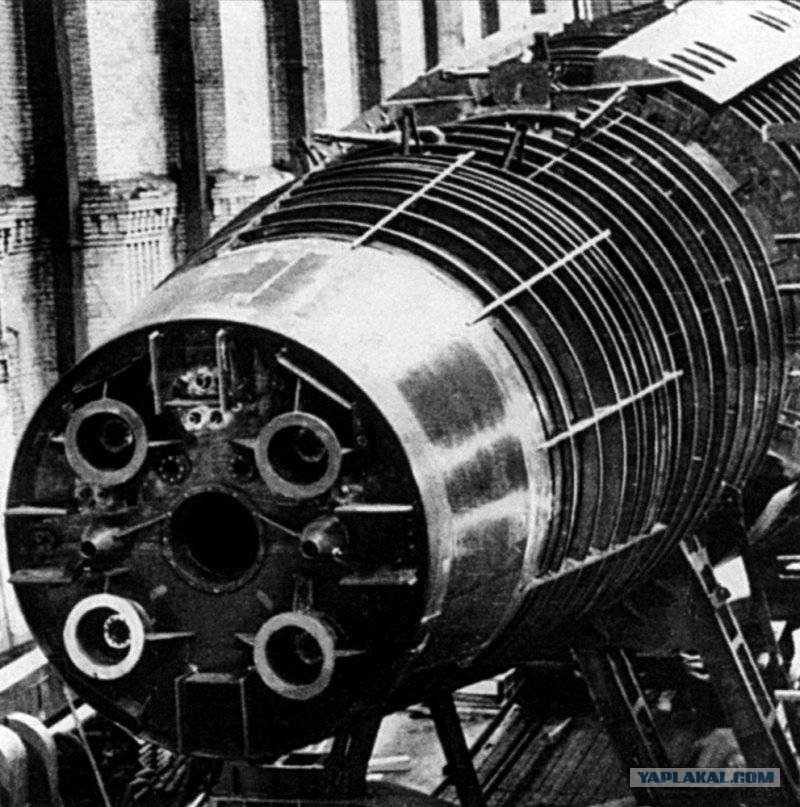

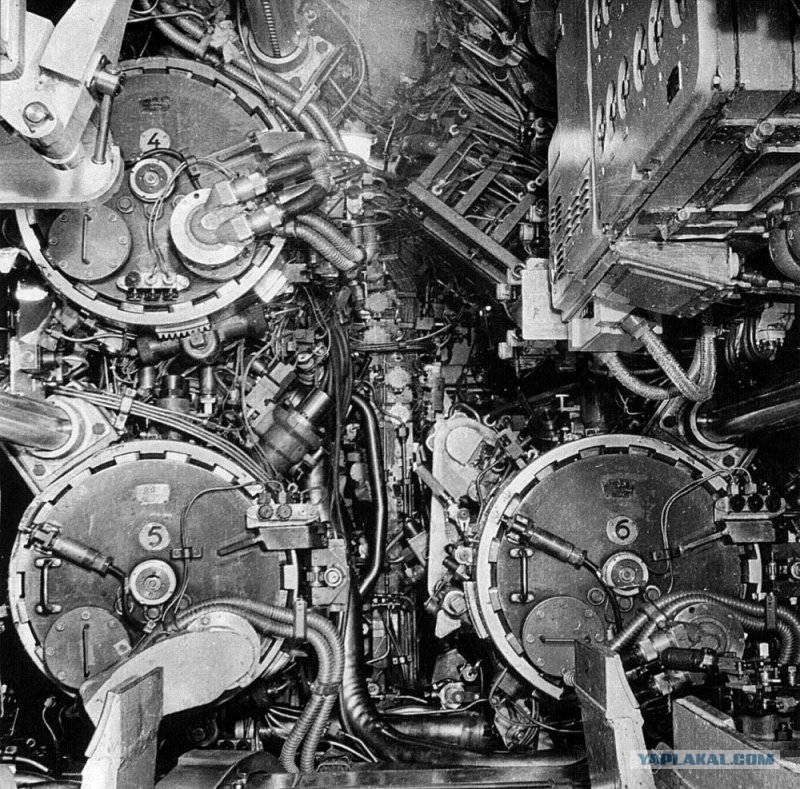

На фото - На атомной подводной лодке проекта 705 были впервые установлены пневмогидравлические торпедные аппараты, обеспечивающие стрельбу во всем диапазоне глубины погружения.

Подлодки проекта 705 должны были иметь следующие характеристики. Максимальная скорость в надводном положении должна была достигать 14 узлов, в подводном – превышать 40 узлов. Рабочая глубина погружения – 320 метров, предельная – 400 м. Для управления по курсу подлодка получила рули на вертикальных кормовых стабилизаторах. Одна пара рулей глубины размещалась на горизонтальных стабилизаторах, вторая – в носовой части корпуса, при необходимости ее можно было убирать под легкий корпус.

2 июня 1968 года на стапеле Ленинградского адмиралтейского объединения была заложена первая подлодка проекта 705. Уже 22 апреля 1969 года лодку К-64 спустили на воду. 31 декабря 1971 году она вошла в состав Северного флота. Необходимо отметить, что во время ходовых испытаний новую субмарину, в конструкции которой использовалось большое количество смелых и оригинальных идей, постоянно преследовали различные технические проблемы. Неоднократно возникали неполадки реактора, а также были выявлены трещины в титановом корпусе. В 1972 году во время выполнения учебно-боевой задачи снова начались проблемы с реактором. В этот раз жидкометаллический теплоноситель начал застывать, из-за чего пришлось заглушить реактор. Проблемы с реактором привели к тому, что в августе 1974 года подлодку К-64 вывели из боевого состава Северного флота.

До начала серьезных проблем с реактором К-64 промышленность успела начать строительство еще трех подлодок проекта 705. В связи с неполадками реактора головного корабля было принято решение о приостановке строительства до выявления и исправления имеющихся недостатков.

На решение имеющихся проблем ушло достаточно много времени. Из-за этого серийные лодки проекта вошли в состав флота лишь в конце семидесятых годов.
В строительстве новых подлодок участвовали как ленинградские корабелы, так и рабочие северодвинского завода «Севмаш». Серийные корабли, последовавшие за лодкой К-64, отличались от нее длиной корпуса. При доработке, проведенной в начале семидесятых, реакторный отсек подлодок проекта 705 стал немного длиннее. Из-за этого общая длина подлодок выросла до 81,4 м. По проекту 705 было построено лишь четыре субмарины, после чего новые корабли строились в соответствии с обновленным проектом 705К.

Проект 705К

Три построенные подлодки проекта 705К были заложены в начале семидесятых годов. Их предполагалось строить в соответствии с проектом 705. В некоторых источниках упоминается строительство четвертой подлодки проекта 705К, которая была заложена, но позже разобрана на стапеле.

Примененный на подлодке К-64 ядерный реактор не устроил военных, из-за чего для новых субмарин «705К» пришлось разработать новую энергетическую установку. Одновременно с реактором ОК-550 шла разработка другой энергоустановки. Конструкторы ОКБ «Гидропресс» во главе с В.В. Стекольниковым создали предварительный проект реактора БМ-40А, однако для использования на подлодках была выбрана другая система. После анализа проблем, возникших в ходе эксплуатации АПЛ К-64, было решено продолжить проект БМ-40А. Новая главная энергетическая установка имела другой состав агрегатов и монтировалась на фундаменте с двойной амортизацией. Реактор, использующий теплоноситель в виде свинцово-висмутового сплава, развивал тепловую мощность до 150 МВт. Использование новой энергоустановки позволило уменьшить длину подлодки в сравнении с серийными кораблями проекта 705.

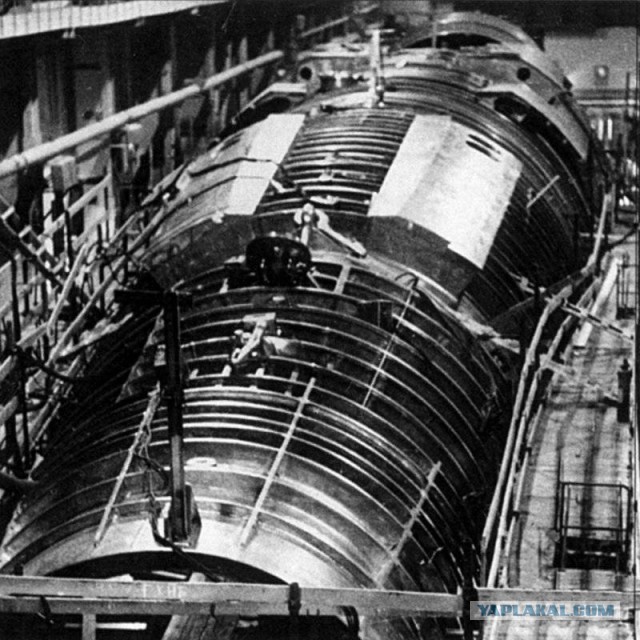

На фото - Формирование опытной автоматизированной атомной подводной лодки проекта 705 на стапеле.

Это сообщение отредактировал Sforcksa555 - 21.01.2021 - 19:07

На фото - Формирование опытной автоматизированной атомной подводной лодки проекта 705 на стапеле.

Эксплуатация

Седьмая подлодка проекта «Лира» (К-463) вошла в состав ВМФ в последних числах декабря 1981 года. Новые субмарины произвели настоящий фурор в соответствующих кругах. Несмотря на проблемы с различными системами, новые подводные корабли имели высочайшие характеристики. Во время испытаний субмарины проектов 705 и 705К развивали подводную скорость до 41 узла. Таким образом, по скорости подводного хода «Лиры» уступали лишь подлодке К-222, построенной по проекту 661 «Анчар» и развивавшей скорость свыше 42 узлов. Новая ядерная энергетическая установка могла переходить на максимальные параметры работы без специальных процедур. Благодаря этому подлодка была способна набирать полный ход всего лишь за 1-1,5 минуты и производить поворот на 180° за 40-45 секунд.

Уникальные ходовые характеристики подлодок «Лира» позволили создать несколько новых методик ухода от торпед противника. Вовремя обнаружив атаку, субмарина могла быстро набрать нужную скорость и уйти от торпеды. Кроме того, в ходе уклонения от атаки противника АПЛ могла развернуться и контратаковать. С четом того, что единственным оружием подлодок проектов 705 и 705К были торпеды, подобные возможности стали одним из главных факторов, определившим их боевой потенциал.

Появление новых советских подлодок с высочайшими скоростными характеристиками произвело большое впечатление на командование вероятного противника. Самые современные противолодочные вооружение резко утратили свою эффективность и не могли гарантированно поразить новые советские субмарины, получившие в НАТО обозначение Alfa. Ряд зарубежных противолодочных ракет и торпед, используемых до сих пор, обязаны своим существованием именно советским лодкам проектов 705 и 705К.

Как всегда бывает с новыми смелыми проектами, эксплуатация субмарин «Лира» сопровождалась рядом проблем. Прежде всего, необходимо отметить принципиально неустранимый недостаток, связанный с применением в реакторе жидкометаллического теплоносителя. Чтобы сплав-теплоноситель не застыл, требовалось постоянно поддерживать определенную температуру реактора, что соответствующим образом сказалось на эксплуатации подлодок. В частности, затруднялось базирование с использованием существующей инфраструктуры. Кроме того, требовалось постоянно следить за состоянием жидкометаллического теплоносителя и регулярно проводить его регенерацию – очистку от окислов. Наконец, предполагалось сформировать по два экипажа для каждой подлодки проекта. Один из них должен был работать на субмарине в море, второй – следить за состоянием систем при нахождении на базе. Тем не менее, до конца службы все «Лиры» так и остались с одним экипажем.

Это сообщение отредактировал Sforcksa555 - 21.01.2021 - 19:08

Несмотря на недостатки конструкции или проблемы с эксплуатацией, АПЛ проектов 705 и 705К активно использовались моряками Северного флота. Субмарины регулярно участвовали в учениях и совершали автономные походы. Во время одного из походов лодка «Лира» наглядно показала свои боевые возможности. Согласно некоторым источникам, в середине восьмидесятых годов одна из подводных лодок этого типа, находясь в Северной Атлантике, в течение 22 часов преследовала субмарину НАТО. Лодка вероятного противника неоднократно предпринимала попытки уйти от преследования, но высокие характеристики «Лиры» не позволили ей сделать это. Советские моряки оставили натовцев лишь после соответствующей команды из штаба.

В середине восьмидесятых годов в Советском Союзе начались серьезные экономические и политические реформы. Их результатом, среди прочего, стало значительное снижение количества учений и походов. Одной из первых жертв начавшейся Перестройки стала подлодка К-123. В середине 1983 года ее отправили на капитальный ремонт, который предполагалось завершить за несколько лет. Однако сокращение финансирования привело к тому, что ремонт закончился лишь в конце лета 1992 года. Незадолго до этого, в начале июня, все семь подлодок проектов 705 и 705К получили новые наименования. В соответствии с обновленной номенклатурой, в названии кораблей литера «К» была заменена на «Б». Цифры остались прежними.

После завершения ремонта АПЛ К-123, переименованная в Б-123, осталась единственной субмариной проекта, находившейся в боевом составе ВМФ. Все остальные лодки были выведены из него еще в 1990 году. Б-123 оставалась в строю до 1997 года. В девяностых годах, из-за финансовых проблем и невозможности своевременного обслуживания, началась утилизация всех субмарин проектов 705 и 705К. Процесс разборки лодок и утилизации радиоактивных материалов продолжается до сих пор.

Это сообщение отредактировал Sforcksa555 - 21.01.2021 - 19:08

Атомные подводные лодки проектов 705 и 705К прослужили не более 15-20 лет, в течение которых эффективно выполняли учебно-боевые задачи и несли дежурство в заданных районах мирового океана. К сожалению, из-за технических и экономических проблем военно-морской флот Советского Союза получил лишь семь таких кораблей, но и столь небольшое количество субмарин могло оказать большое влияние на ход гипотетического конфликта.

Высокие боевые качества подлодок «Лира» были обусловлены большим количеством новых оригинальных технических решений. Применение максимально автоматизированных систем управления реактором, вооружением и т.д. позволило не только сократить экипаж, но и получить большой опыт в деле создания корабельной электроники. Вероятно, именно широкое применение автоматики позволило избежать серьезных аварий и жертв. Так, за годы службы было несколько аварий разного рода, в том числе два нарушения работы реактора с загустением и затвердением жидкометаллического теплоносителя. Тем не менее, во время борьбы за живучесть экипажи подлодок не потеряли ни одного человека. Все лодки были сохранены, хотя головная К-64 всего через несколько лет после начала службы была выведена из состава флота.

Нереализованные проекты на основе «Лиры»

В 1963 году начались работы по глубокой модернизации проекта 705. В ходе проекта с новым обозначением «705А» планировалось создать на базе «Лиры» подводный корабль, способный уничтожать корабли противника при помощи крылатых ракет «Аметист». Помимо изменения компоновки корпусов требовалось доработать ряд систем различного назначения, а также создать боевую информационно-управляющую систему, способную управлять ракетным вооружением. Отдельно требовалось обеспечить целеуказание для ракет при помощи гидроакустического комплекса.

Эскизный вариант проекта 705А разрабатывался в СКБ-143. Однако в дальнейшем командование ВМФ и руководство судостроительной промышленности решили закрепить все проекты АПЛ с ракетным вооружением за одним конструкторским бюро. В середине шестидесятых годов все материалы по новому проекту были переданы горьковскому ЦКБ-112 (ныне ЦКБ «Лазурит»), где проект 705А получил новый индекс – 686. По ряду причин проект 705А/686 так и не был завершен, но некоторые наработки использовались в более поздних проектах многоцелевых атомных субмарин.

В начале шестидесятых годов появилось предложение создать на базе проекта «Лира» подводную лодку, способную нести баллистические ракеты. Проект с индексом «705Б» создавался конструкторами СКБ-143. Уже первые анализы возможностей показали, что подлодка проекта 705 будет способна нести баллистические ракеты лишь после ряда крупных доработок, следствием которых должно было стать увеличение ее габаритов и ухудшение ходовых характеристик. Решением проблемы могла стать новая баллистическая ракета с размерами, вписывающимися в габариты «Лиры», наподобие американской Polaris. В таком случае можно было незначительно увеличить габариты подлодки и оснастить ее восемью ракетами, сохранив достаточно высокую скорость подводного хода.

Подлодки проекта 705Б могли нести и использовать ракеты Р-27К комплекса Д-5. К 1964 году сотрудники СКБ-143 создали несколько вариантов эскизного проекта, отличавшиеся друг от друга различными деталями, в том числе и количеством ракет: боекомплект одного из них составлял 12 единиц. Уже в 1962 году документацию по проекту 705Б передали в ЦКБ-16 (позже переименовано в ЦПБ «Волна», ныне входит в состав СПМБМ «Малахит»), где разработка получила новый индекс «687». Проектирование перспективного подводного ракетоносца стратегического назначения продолжался до 1969 года, после чего его закрыли в пользу проекта 667А.

В конце шестидесятых годов СКБ-143 начало работы по созданию проекта 705Д. Литера «Д» означала «довооруженный», что полностью отражало назначение проекта. Предполагалось, что новые субмарины в дополнение к шести торпедным аппаратам получат четыре или шесть пусковых установок ракетоторпед калибра 650 мм. Для упрощения проекта и исключения серьезных доработок прочного корпуса контейнеры с ракетами должны были размещаться внутри ограждения рубки. Основой для проекта 705Д стал проект 705К.

Эскизный вариант проекта 705Д был готов в 1970 году, а через два года командование ВМФ утвердило техническое задание. Помимо дополнительного вооружения в виде ракетоторпед модернизированные подводные лодки должны были получить еще несколько новых систем и агрегатов, улучшающих характеристики и облегчающих работу экипажа. В первом квартале 1974 года СКБ-143 представило на рассмотрение технический проект перспективной АПЛ с усиленным вооружением. Проект был утвержден, но на этом все работы остановились. Из-за затянувшейся разработки перспективная лодка уже не выглядела пригодной для эксплуатации в будущем.

продолжение следует...

https://topwar.ru/36398-skorostnaya-lira-ap...roekta-705.html

Всё, закончил, пинайте

Это сообщение отредактировал Sforcksa555 - 21.01.2021 - 19:15

Советские инженера и конструкторы гении своей эпохи...нынешнее путинское поколение скоро и на кнопку то правильно нажать не смогут...

Размещено через приложение ЯПлакалъ

Интересная статья...больше всего поражает пневмогидравлические торпедные аппараты...просто сколько тут нужно мозгов?!!!

Размещено через приложение ЯПлакалъ

40 морских миль под водой.... хренассе. Даже не думал, что такое возможно. Это ж 70 км в час. примерно.
Очешуеть....

Размещено через приложение ЯПлакалъ

А про "звериную" дивизию расскажешь? "Барс", "Волк", "Леопард", "Пантера", не помню, кто ещё... 24 дивизия АПЛ Гаджиево была раньше, когда это была 3-я флотилия, потом переформировали в 12 эскадру, но меня там уже не было.

принято...попробуем поискать....возможно что-нибудь найду

Sforcksa555

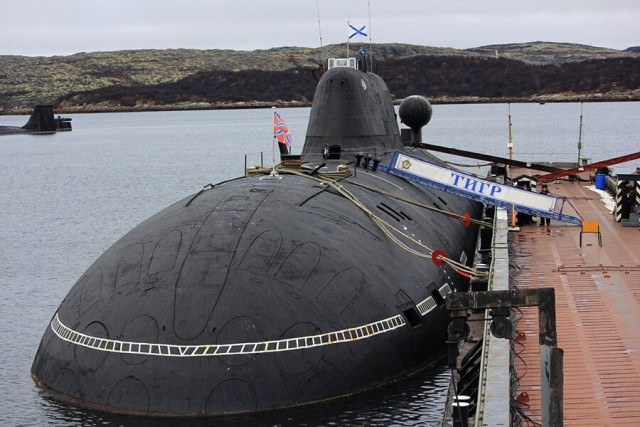

Вот такие рыбки, проект 971, на фото перед рубкой видно пузырьковые уловители - она может охотиться по кавитационному следу.
