Добрый времени суток ЯПовчане/ки). Решил запилить пост как я собирал станок ЧПУ плазменной резки металла.

Года так с полтора назад, появилась в больном мозге рукожопа идея - сделать станок плазменной резки с ЧПУ. Не, ну а чо, все делают чем я хуже?))

Поглазел Ютуб, покурил форумы и началось. Закупил комплектуху для ЧПУ на всем известном китайском сайте - драйверы, шаговики, зубчатый ремень и шестеренки к нему. Ну, а пока все это ехало решил, что совсем без чертежей делать негоже и приступил к "проектированию".

Вот сборка оси X и Y:

ЧПУ плазморез своими руками

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Boogeman
20.01.2021 - 16:03
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
Далее, пока рисовал, подьехала комплектуха и было решено сначала собрать шкаф управления: блоки питания шаговиков, драйверы, интерфейсная плата MACH3 ну и сопутствующее барахло.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:04
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
Ось Z решил использовать готовую, купил там же. Фото только такое, в дальнейшем на станке будет видно лучше.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:07
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
Прошел год. Дела заботы, сраный коронавирус и иже с ним, плюс стройка. Пришла осень. Хошь не хошь, а бабло потрачено, надо делать дальше, купил металл и началось, к сожалению фото процесса нет.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:11
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
В процессе сварки/болгарки вылезла хренова гора косяков, которые были бы просто катастрофическими, если бы делал все без чертежей. Станок собирал в гараже в ручную, пилил, варил. Детали, которые были спроектированы, заказал на стороне - лазерная резка, гибка. Фото дальше.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:13
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69

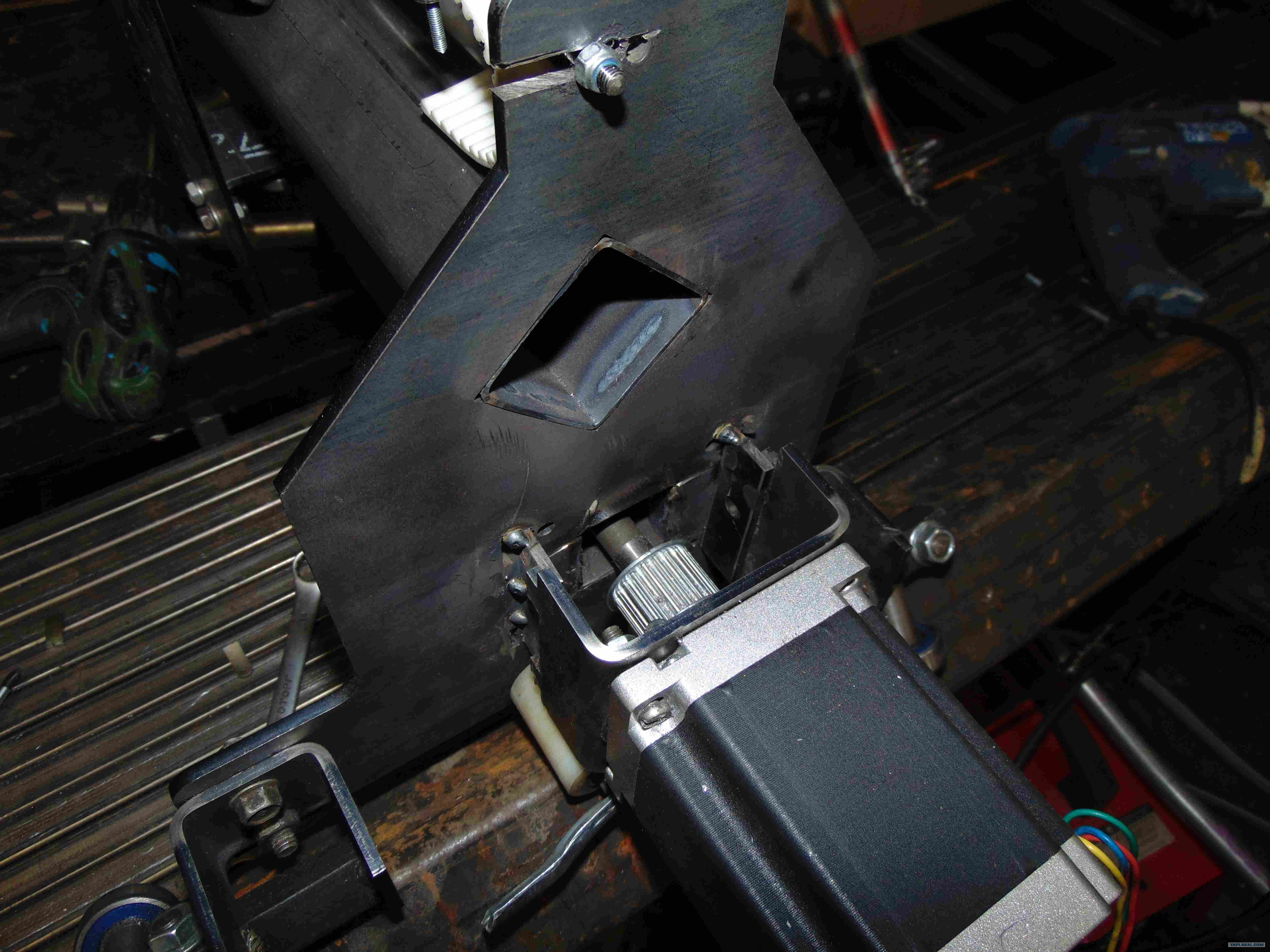

Через всю каретку проходит синхронизирующий вал, то есть по оси Х 2 ремня с каждой стороны, а шаговик один только, это необходимо, чтобы портал не перекашивало в сторону при перемещениях.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:14
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
Другая сторона.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:15
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
Ось Y.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:17
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
Вылез косяк, из-за кривизны металла, ремень оси Y начал сползать с роликов. Пришлось делать такую фигню.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:18
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
Вот вид получше.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:19
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
Плазморез выбрал с превмоподжигом Fubag Plasma 40. Резак пока оставил ручной.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:21
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
Ось Z с ручным резаком.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:22
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
А вот это уже почти готов. У стены видно комп и шкаф ЧПУ.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:24
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
В процессе испытания вылезла недостаточная жесткость оси Z, резак при перемещениях болтался. Решил наваркой усилителей из уголка.

ЧПУ плазморез своими руками

[^]
Boogeman
20.01.2021 - 16:26
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
Ну и видео первой работы.


Это сообщение отредактировал Boogeman - 20.01.2021 - 16:27

[^]
Boogeman
20.01.2021 - 16:27
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
У меня все! Всем спасибо!

[^]
Kukrinikz
20.01.2021 - 16:30
30
Статус: Offline


Сделан в СССР

Регистрация: 1.02.10
Сообщений: 2082
Цитата
В процессе испытания вылезла недостаточная жесткость оси Z, резак при перемещениях болтался. Решил наваркой усилителей из уголка.

Правильно было бы сказать: в процессе проектирования проебланил вопрос жесткости...
С задачами справляется? Ну и гуд. Следующий будешь делать, учтешь полученный опыт.

[^]
par9
20.01.2021 - 16:31
22
Статус: Offline


Пиздабол

Регистрация: 25.04.09
Сообщений: 1180
хуя себе

[^]
ch3mbo
20.01.2021 - 16:32
27
Статус: Offline


Шутник

Регистрация: 11.04.18
Сообщений: 71
За рукожопство зелень!

PS: У меня после просмотра топика, теперь яндекс выдает рекламу плазморезов ))

[^]
dogoff
20.01.2021 - 16:33
2
Статус: Offline


Шутник

Регистрация: 4.08.15
Сообщений: 28
Это круто.
Все мечтаю фрезер хотя бы, но пока не получается. Тока механика в Солиде начерчена.

Поздравляю и респект )

[^]
leon8511
20.01.2021 - 16:33
22
Статус: Offline


Весельчак

Регистрация: 17.09.19
Сообщений: 106
В МАЧ3 лучше делать с двумя двигателями с каждой стороны портала, они отлично синхронизируются плюс появляется возможность автоматического перпендикулярного выставления портала относительно стола, без вариантов использовать нужно сервошаговые решения, для оси Z движок крайне маловат. ну и ремни как то уже совсем ретро, зубчатая рейка самое оно. я к тому же понимаю что и контроля высоты нет. сам профессионально занимаюсь портальными станками, доросли до реза с фасками. относительно мача и прочей электроники могу подсказать в случае необходимости.
сам по себе мач более ориентирован на портальные фрезерные машины, лучше взять готовую чпу у китайцев типв F2100. эта чпу ориентирована на газоплазменные машины и есть необходимые функции которых нет в мач3

Это сообщение отредактировал leon8511 - 20.01.2021 - 16:39

[^]
Tpuдевятый
20.01.2021 - 16:34
4
Статус: Offline


Ярила

Регистрация: 29.06.14
Сообщений: 1296
Цитата (Boogeman @ 20.01.2021 - 15:27)
У меня все! Всем спасибо!

Что по деньгам в сумме вышло? ХЗ, но к ремням у меня скептическое отношение, станок для резки железа должон быть из железа, ИМХО.

[^]
Boogeman
20.01.2021 - 16:36
0
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
Цитата (Kukrinikz @ 20.01.2021 - 19:30)
Правильно было бы сказать: в процессе проектирования проебланил вопрос жесткости...
С задачами справляется? Ну и гуд. Следующий будешь делать, учтешь полученный опыт.

Ну а как без этого)) А так да, все работает, осталось THC подцепить и все.

[^]
Boogeman
20.01.2021 - 16:39
4
Статус: Offline


Шутник

Регистрация: 25.03.16
Сообщений: 69
Цитата (leon8511 @ 20.01.2021 - 19:33)
В МАЧ3 лучше делать с двумя двигателями с каждой стороны портала, они отлично синхронизируются плюс появляется возможность автоматического перпендикулярного выставления портала относительно стола, без вариантов использовать нужно сервошаговые решения, для оси Z движок крайне маловат. ну и ремни как то уже совсем ретро, зубчатая рейка самое оно. я к тому же понимаю что и контроля высоты нет. сам профессионально занимаюсь портальными станками, доросли до реза с фасками. относительно мача и прочей электроники могу подсказать в случае необходимости.

В моем случае без надобности, серва не нужна так скорость резки минимальна, станок задумывался максимально бюджетный. Промышленные решения не для меня. Чем Z то маловат, таскать 300гр резак вверх/вниз? Контроль высоты уже сть.

[^]
raftman
20.01.2021 - 16:39
1
Статус: Offline


Ярила

Регистрация: 6.11.15
Сообщений: 1007
Цитата (Kukrinikz @ 20.01.2021 - 16:30)
Цитата
В процессе испытания вылезла недостаточная жесткость оси Z, резак при перемещениях болтался. Решил наваркой усилителей из уголка.

Правильно было бы сказать: в процессе проектирования проебланил вопрос жесткости...
С задачами справляется? Ну и гуд. Следующий будешь делать, учтешь полученный опыт.

ось Z китайская. читай лучше

[^]
