И снова здравствуйте дорогие любители китайских аккумуляторов с Алиэкспресс.

Наткнувшись в "Барахолке" на поиск переделки акб шурика на литий вспомнил, что недавно я это проделывал со своим.

Будет 7 постов, 6 фото.

Шурик на 12в, Kress (прежде чем окрестить Kress китаем погуглите что это есть такое)

Итак нам понадобятся:

Аккумуляторы высокотоковые Литокала и БМС плата. Все это заказывается на Али.
Вот они уже пришли.

Переделка АКБ шуруповерта с Ni-Cd на Li-ion

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Драйвер7980
4.12.2020 - 11:01
Статус: Offline


Шутник

Регистрация: 21.11.18
Сообщений: 42
Платы на 100А есть на 3, 4 и 5 последовательно соединенных аккумов.

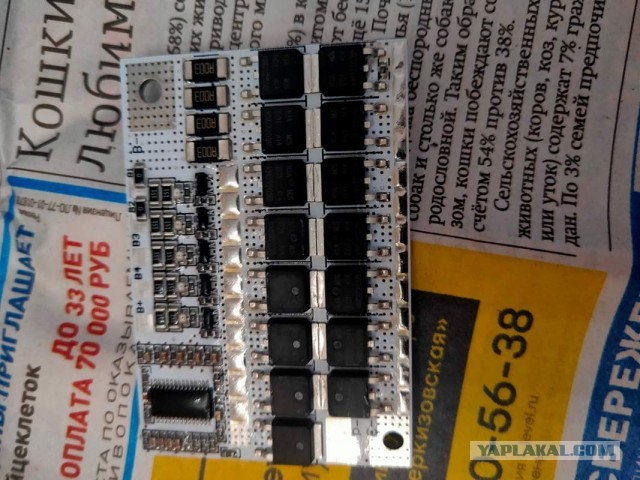

Нам нужна 3S на 12В. Сама плата крупным планом.


Переделка АКБ шуруповерта с Ni-Cd на Li-ion

[^]
Драйвер7980
4.12.2020 - 11:01
Статус: Offline


Шутник

Регистрация: 21.11.18
Сообщений: 42

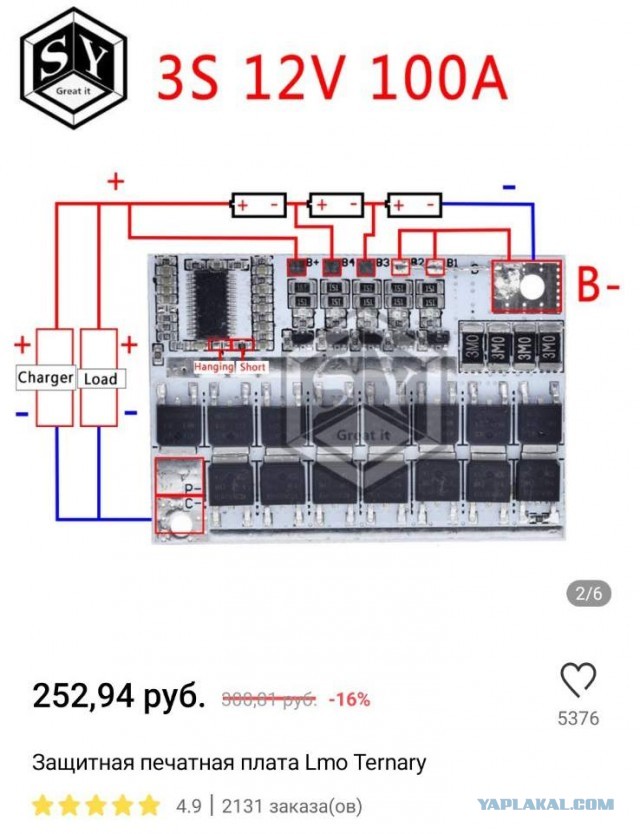

Далее спаиваем все это дело согласно схеме, вместо 3 аккумуляторов у меня 6. Вместо одного на картинке стоят по два, соединенные параллельно. Припаиваем разъем для зарядки и 2 силовых провода для припаивания к контактам АКБ.

Переделка АКБ шуруповерта с Ni-Cd на Li-ion

[^]
Драйвер7980
4.12.2020 - 11:01
Статус: Offline


Шутник

Регистрация: 21.11.18
Сообщений: 42

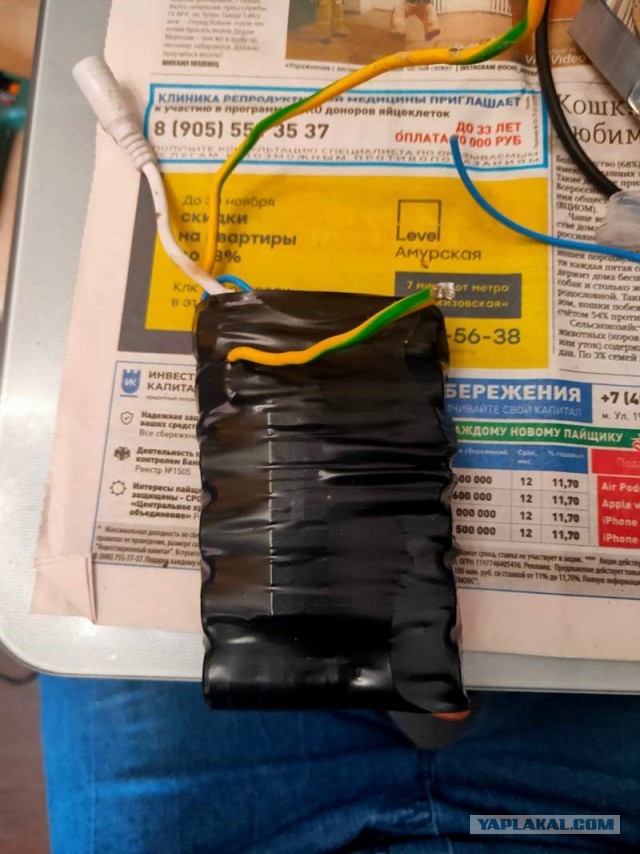

Далее все это пакуем в изоленту. Под рукой была только черная, синей кошерной не оказалось.



Переделка АКБ шуруповерта с Ni-Cd на Li-ion

[^]
Драйвер7980
4.12.2020 - 11:01
Статус: Offline


Шутник

Регистрация: 21.11.18
Сообщений: 42

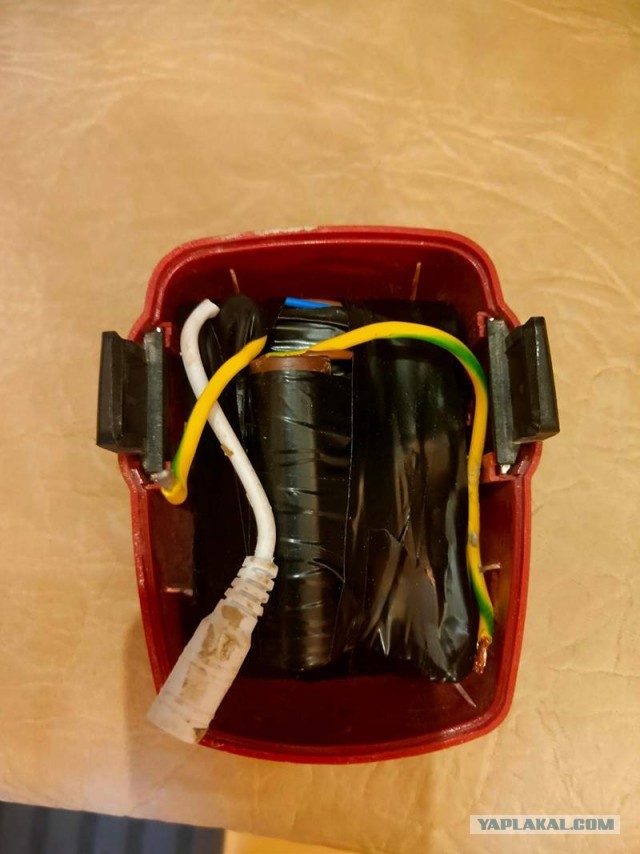

Самое сложное оказалось упаковать эту сборку в родной корпус. Никак это не хотело влезать в корпус. 6 акков в ряд не влезали по длинне, если один перенести, то уже высота не позволяла.

Это сообщение отредактировал Драйвер7980 - 4.12.2020 - 11:02

Переделка АКБ шуруповерта с Ni-Cd на Li-ion

[^]
Драйвер7980
4.12.2020 - 11:03
Статус: Offline


Шутник

Регистрация: 21.11.18
Сообщений: 42

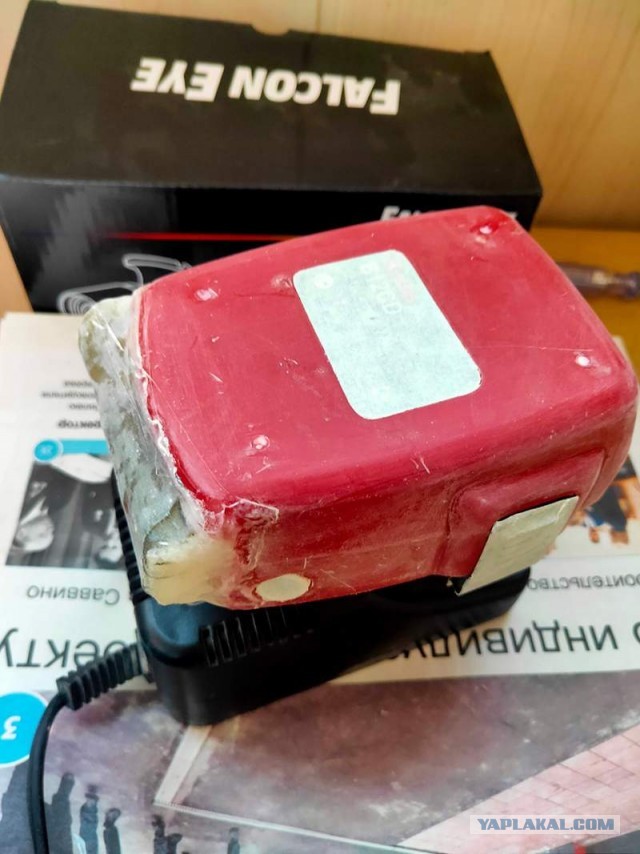

Делать нечего пришлось пилить, и наращивать корпус эпоксидкой. Это последняя фотография, далее немного все подровнял шпатлевкой и покрасил. Особо не заморачивался, инструмент рабочий, оно красивым долго не сохранится.

Переделка АКБ шуруповерта с Ni-Cd на Li-ion

[^]
Драйвер7980
4.12.2020 - 11:03
Статус: Offline


Шутник

Регистрация: 21.11.18
Сообщений: 42
Итог сего мероприятия. Родная емкость была 1,7Ач. С новыми аккумуляторами емкость обещается 6Ач, ну пусть будет 5,1Ач с учетом китайских обещаний. Итого емкость выросла втрое! В весе аккумулятор потерял около 170гр. В комплекте идет 2 аккумулятора, т.е. на 2х аккумуляторах мы снизили вес более чем на 300гр. Родная зарядка была ОООчень тяжелая. Новый импульсный блок питания для зарядки на 4А весит меньше почти на 1 кг. Итого чемодан с шуруповертом скинул порядка 1,2кг веса. При этом утроив время работы. Считаю проделанную работу успешной. Тока новых аккумуляторов хватает для работы на максимальной мощности шуруповерта более чем.


ПыСы. Пользуясь случаем, пылесос из прошлой темы переделки передает всем «доброжелателям» привет и продолжает отлично работать. Конечно, как и желали «доброжелатели», сгорели все розетки в квартире, доме, районе и во всем городе. Но я не отчаиваюсь, заказал еще фуру новых розеток себе и соседям, чтоб пылесос продолжал работать.



Всем спасибо за внимание, я кончил.

[^]
alvov
4.12.2020 - 11:04
4
Статус: Offline


Хохмач

Регистрация: 24.09.14
Сообщений: 745
КОНЧИЛ - молодец, мужик

[^]
Краказямба
4.12.2020 - 11:06
36
Статус: Offline


Мизантроп-любитель

Регистрация: 18.05.19
Сообщений: 1125
Зуета. Теплоотводов йок, аккумы в изоленте. Жопорук-профессиАнал детектед.
Что мешало взять плоские от квадрокоптера?

[^]
LSAvrn
4.12.2020 - 11:06
37
Статус: Offline


Весельчак

Регистрация: 18.06.19
Сообщений: 149
На Али есть такие же аккумы Литокала с уже приваренными выводами, чуть дороже, но собирать проще!

[^]
uzor78
4.12.2020 - 11:07
19
Статус: Online


Приколист

Регистрация: 7.07.13
Сообщений: 230
Тоже переделал себе шурика. Приятно удивил лёгкий вес батареи и долгий срок службы. На никеле саморазряд был просто ужасный. Прежде чем работать шуриком его надо было предварительно заряжать. Теперь месяцами лежит и хоть бы что, всегда готов к работе .

[^]
IBW
4.12.2020 - 11:07
31
Статус: Offline


Весельчак

Регистрация: 5.11.16
Сообщений: 157
та вроде у AlexGyver это давно, подробно разжёвано

[^]
Milly
4.12.2020 - 11:07
40
Статус: Offline


Ярила

Регистрация: 16.12.10
Сообщений: 1223
Шпала тебе за качество поста. К тому же про зарядку ничего не написал. А там свои нюансы, которых не было у кадмия.

Сих переделок на трубе 100500 в 10 степени штук. Разной степени разжованности.

Сам переделал себе для пробы - ништяк тянет!

Это сообщение отредактировал Milly - 4.12.2020 - 11:10

[^]
dsvauto
4.12.2020 - 11:07
0
Статус: Online


Шутник

Регистрация: 10.08.19
Сообщений: 60
Заебись, тоже хочу Бош старый (как новый) переделать на литий, все руки не доходят.

Размещено через приложение ЯПлакалъ

[^]
dev5ise
4.12.2020 - 11:08
8
Статус: Offline


Приколист

Регистрация: 12.06.14
Сообщений: 397
За прямые руки - зелень, но если честно - колхозно получилось и не совсем безопасно. Это мое мнение, У меня достаточно своего инструмента, но такие переделки я не люблю

[^]
ДЖОНик
4.12.2020 - 11:08
1
Статус: Offline


Ярила

Регистрация: 6.05.10
Сообщений: 1341
Цитата (Драйвер7980 @ 4.12.2020 - 15:01)
Далее все это пакуем в изоленту. Под рукой была только черная, синей кошерной не оказалось.

Зря одел в шубу.
При работе и заряде аккумуляторы будут греться. cool.gif

[^]
Кирюха80
4.12.2020 - 11:09
16
Статус: Offline


Шутник

Регистрация: 9.01.14
Сообщений: 10

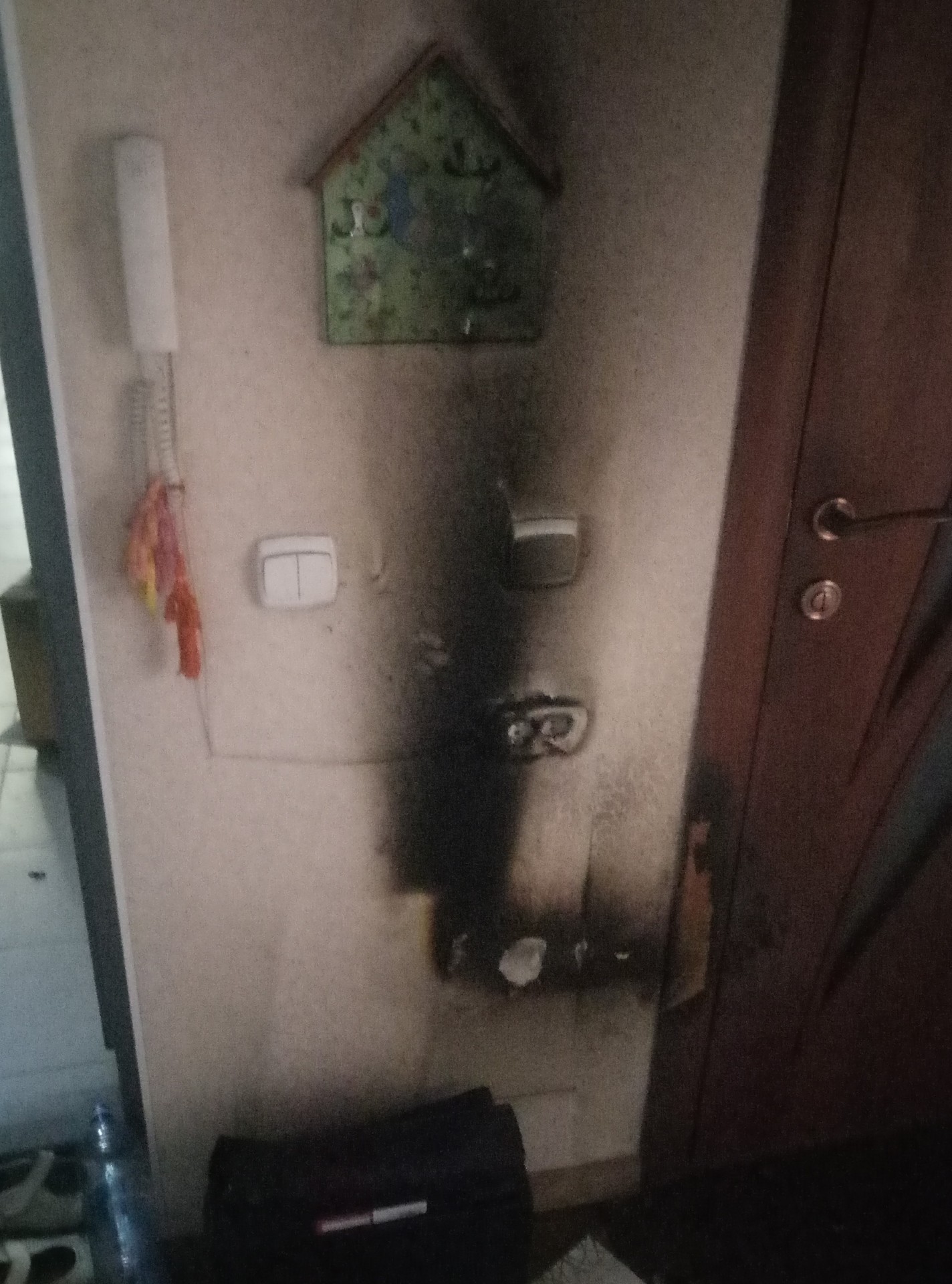

Самое главное чтобы вот так не вышло...

Размещено через приложение ЯПлакалъ

Переделка АКБ шуруповерта с Ni-Cd на Li-ion

[^]
LSAvrn
4.12.2020 - 11:10
2
Статус: Offline


Весельчак

Регистрация: 18.06.19
Сообщений: 149
Цитата (dsvauto @ 4.12.2020 - 11:07)
Заебись, тоже хочу Бош старый (как новый) переделать на литий, все руки не доходят.

Заранее закажи себе аккумы, китайцы их наземным транспортом отправляют, долго ждать!

[^]
junglist
4.12.2020 - 11:11
2
Статус: Offline


Ярила

Регистрация: 24.05.08
Сообщений: 1127
Красава, чё? Но, если советы интересуют, акб бери литокала зеленые. Если нет сварки для акб, покупай с приваренными, зарядку не увидел, но лучше с токоограничением и с выставленным напряжение (у китайцев есть такие приблуды), а если найдешь корпус напечатать ваще агонь) а так, все правильно сделал.

Размещено через приложение ЯПлакалъ

[^]
schweps2
4.12.2020 - 11:11
1
Статус: Offline


Тру ЯПовец - 45см

Регистрация: 3.07.13
Сообщений: 378
Litokala?
Ну, поглядим, сколько протянут они..

[^]
xeknxf
4.12.2020 - 11:11
3
Статус: Offline


Ярила

Регистрация: 22.03.17
Сообщений: 1462
Цитата (Milly @ 04.12.2020 - 11:07)
Шпала тебе за качество поста. К тому же про зарядку ничего не написал. А там свои нюансы, которых не было у кадмия.

Сих переделок на трубе 100500 в 10 степени штук. Разной степени разжованности.

Сам переделал себе для пробы - ништяк тянет!

А на Япе? За что тогда шпала?

Размещено через приложение ЯПлакалъ

[^]
Milly
4.12.2020 - 11:17
28
Статус: Offline


Ярила

Регистрация: 16.12.10
Сообщений: 1223
Цитата (xeknxf @ 4.12.2020 - 11:11)
Цитата (Milly @ 04.12.2020 - 11:07)
Шпала тебе за качество поста. К тому же про зарядку ничего не написал.  А там свои нюансы, которых не было у кадмия.

Сих переделок на трубе 100500 в 10 степени штук. Разной степени разжованности.

Сам переделал себе для пробы - ништяк тянет!

А на Япе? За что тогда шпала?

Пост сделан тяп ляп.

Те кто в курсе, тем не интересно уже, а кто не делал, ничего не поймут из твоих постов. ЗАчем это делать, что за плата, про зарядку опять же ничего.
Полезности НОЛЬ, похвалился типа и всё

Это сообщение отредактировал Milly - 4.12.2020 - 11:18

[^]
ASbalbes
4.12.2020 - 11:19
8
Статус: Online


Приколист

Регистрация: 28.05.16
Сообщений: 265
Переделывал свой бош. По цене вышло как новый шурик. Работа ради работы)

Размещено через приложение ЯПлакалъ

[^]
KVS
4.12.2020 - 11:20
2
Статус: Offline


Балагур

Регистрация: 19.04.13
Сообщений: 1320
ТС сам процесс пайки 18650 Li-ion в теме упустил. Как-то читал, люди заморачиваются точечной сваркой, приборы колхозят. Сейчас глянул первое попавшееся видео на трубе, норм паять можно. Сам с такой ситуацией пока не сталкивался. Тему плюсанул.

[^]
LSAvrn
4.12.2020 - 11:21
5
Статус: Offline


Весельчак

Регистрация: 18.06.19
Сообщений: 149
Цитата (schweps2 @ 4.12.2020 - 11:11)
Litokala?
Ну, поглядим, сколько протянут они..

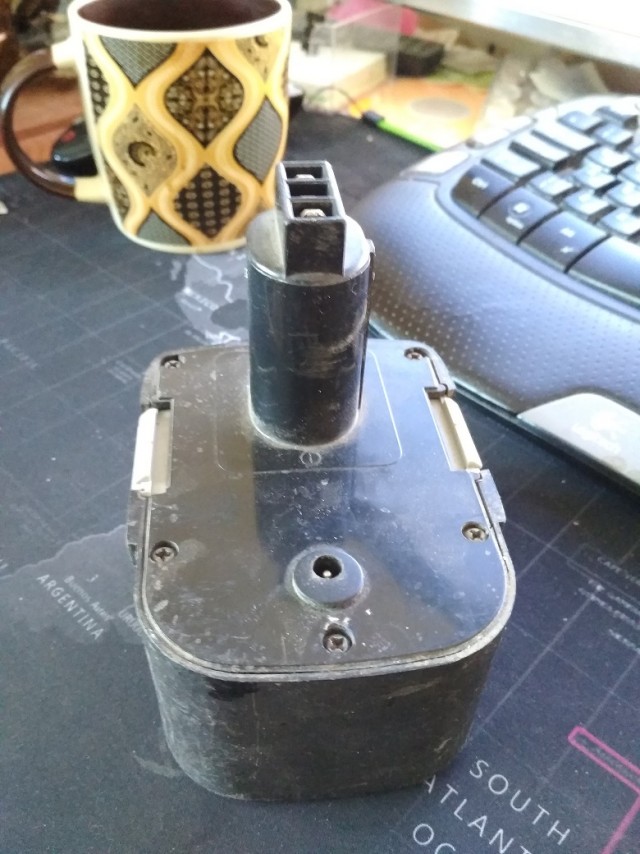

Тянут уже полтора года, кручу много: стройка/ремонт в частном доме и во дворе. Забор из мет.профиля, доски, гипсуху сайдинг и прочее. Себе сделал так. Зарядное гнездо приныкал, на нем напряжение аккумов висит, чтобы не замкнуло. Индикатор заряда у китайцев же взял, в районе 100 руб.

Это сообщение отредактировал LSAvrn - 4.12.2020 - 11:23

Переделка АКБ шуруповерта с Ni-Cd на Li-ion

[^]
