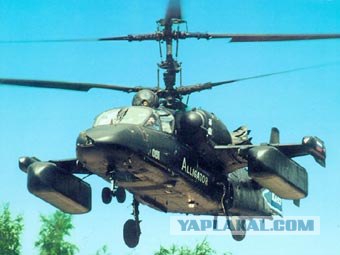

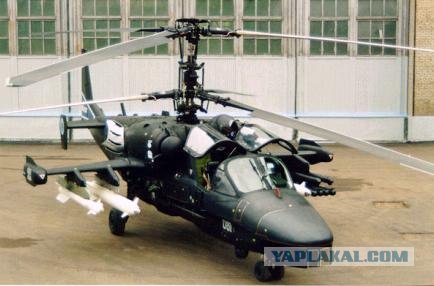

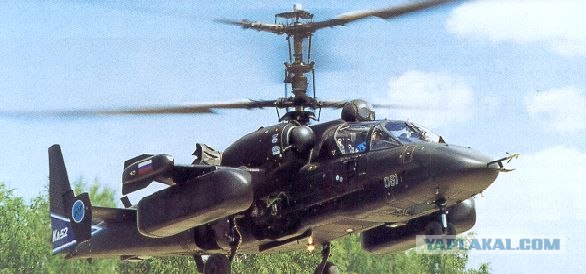

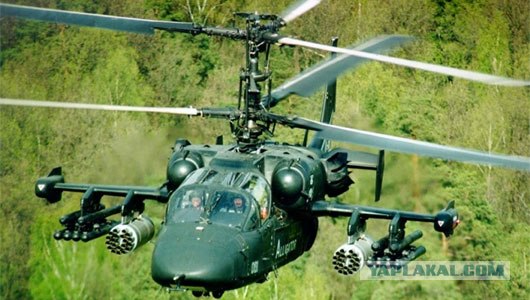

Ка-52, аллигатор

Российский вертолёт, командирская машина армейской авиации, осуществляющая разведку местности, целеуказание и координацию действий группы боевых вертолётов.

Машина способна поражать бронированную и небронированную технику, живую силу и воздушные цели на поле боя. Представляет собой дальнейшее развитие модели Ка-50.

Внимание, будет 6 картинок

РАЗМЕРЫ. Диаметр несущего винта 14,5 м;высота на стоянке 4,95 м; длина вертолета 13,53 м; ширина (без винта) 7,34 м; база шасси 4,92 м; колея шасси 2,67 м; колея колес передней стойки шасси 0,34 м.

ЧИСЛО МЕСТ. Экипаж 2 человека.

ДВИГАТЕЛИ. 2хГТД ТВ3-117ВМА мощностью 2х2200 л.с.

МАССЫ И НАГРУЗКИ. Взлетная (нормальная) масса 10400 кг.

ЛЕТНЫЕ ДАННЫЕ. Скорость полета в пологом пикировании 350 км/час; максимальная эксплуатационная перегрузка 3,0 ед.; потолок статический/динамический 3600/5500 м; практическая дальность полета с топливом во внутренних баках 520 км.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ. Вертолет Ка-52 с соосным расположением несущих винтов (хвостовой винт исключен) от своего предшественника отличается расширенной носовой частью фюзеляжа и двухместной кабиной экипажа, в которой катапультные кресла пилотов расположены "бок о бок". Пилотирование вертолета могут осуществлять без ограничений оба пилота. Кабина бронирована.
Несмотря на обилие композиционных материалов (36%), конструкция продумана так, что ее можно делать в массовом порядке с использованием обычной самолетной технологии.

ВООРУЖЕНИЕ. Большое число вариантов вооружения достигается размещением на правом борту скорострельной подвижной пушки, а также на шести точках подвески под крылом в различных сочетаниях ПТУР, НАР, ракет "воздух-воздух", стрелково-пушечного оружия контейнерного типа и бомб различного калибра. По боевой мощи оружия "Аллигатор" не уступает Ка-50 и превосходит все остальные существующие боевые вертолеты. Общая максимальная масса средств поражения на подкрыльевых держателях составляет 2000 кг.
Пилоны выполнены поворотными и могут отклоняться вниз на 10 градусов.

Противотанковое вооружение:
- Марка ПТУР -"Вихрь";
- Количество ракет - 12;
- Скорость ракет(средняя) - не менее 400 м/с;
- Дальность пуска - 8000 м;
- Бронепробиваемость 950 мм.

Стрелково-пушечное вооружение:подвижная пушка 2А42 с селективным питанием, позволяющим выбирать бронебойные или осколочно-фугасные снаряды.
Пушка может отклонятся на 15 градусов по азимуту и на 30 градусов по углу возвышения. Дополнительная ориентация оружия достигается доворотом вертолета. Привод пушечной установки - гидравлический.
- Калибр - 30 мм;
- Боекомплект - 460 патронов;
- Масса снаряда - 0,39 кг;
- Начальная скорость снаряда - 980 м/с;
- Прицельная дальность стрельбы 4000 м.

Неуправляемое ракетное вооружение:
Количество НАР:
- калибра 80 мм - 80;
- калибра 122 мм - 10;


Управляемое ракетное вооружение:
- ракеты "воздух-воздух" "Игла-В"; количество - 4.
