Заказали очередную лестницу, вот, что получилось.

Будет 28 фото, два видео и точка в конце)

фото1

ф2

ф3

ф4

ф5

ф6

ф7

ф8

ф9

Предыстория. Позвонил какой-то мужик, спросил – винтовую сделаешь? Да не вопрос. Правда я винтовую делал один раз и 15 лет назад. Ну так сумеешь сделать? Ну чисто теоретически – да. Ну и заебись! Сколько денег? Эээээ…. Ну может сначала проект, хоть примерно…. Да сделай, что б тебе самому нравилось до усрачки. Я фото прошлой твоей лестницы видел, мне нравится. И все ТЗ. Чертил 3D модель недели три. Хотелось сделать воздушную конструкцию, которая не «жрет» пространство и воздух. Поблема, что надо было придумывать все с нуля. Подобного я не делал. Все так же из плоских деталей 8мм на лазерной резке +лазерная резка трубы. Еще одна проблема – лестница в деревянный дом из лафета. Привязывать жестко к стенам нельзя, дом садится. Пришлось голову почесать с конструктивом изрядно. Чертеж.

Это сообщение отредактировал clocks - 22.11.2020 - 13:09

1

Это сообщение отредактировал clocks - 22.11.2020 - 12:53

Пидорасы из ПЭК привезли детали в луже, бодался с ними, но бестолку. Зря забрал, надо было не брать и писать акты. Ебаные юристы пэк и сливные менеджеры!

Слесарка у меня в подвале. Сварщик я так себе, варил в аргоне, задача была - максимально спрятать сварку.

сборка балкона

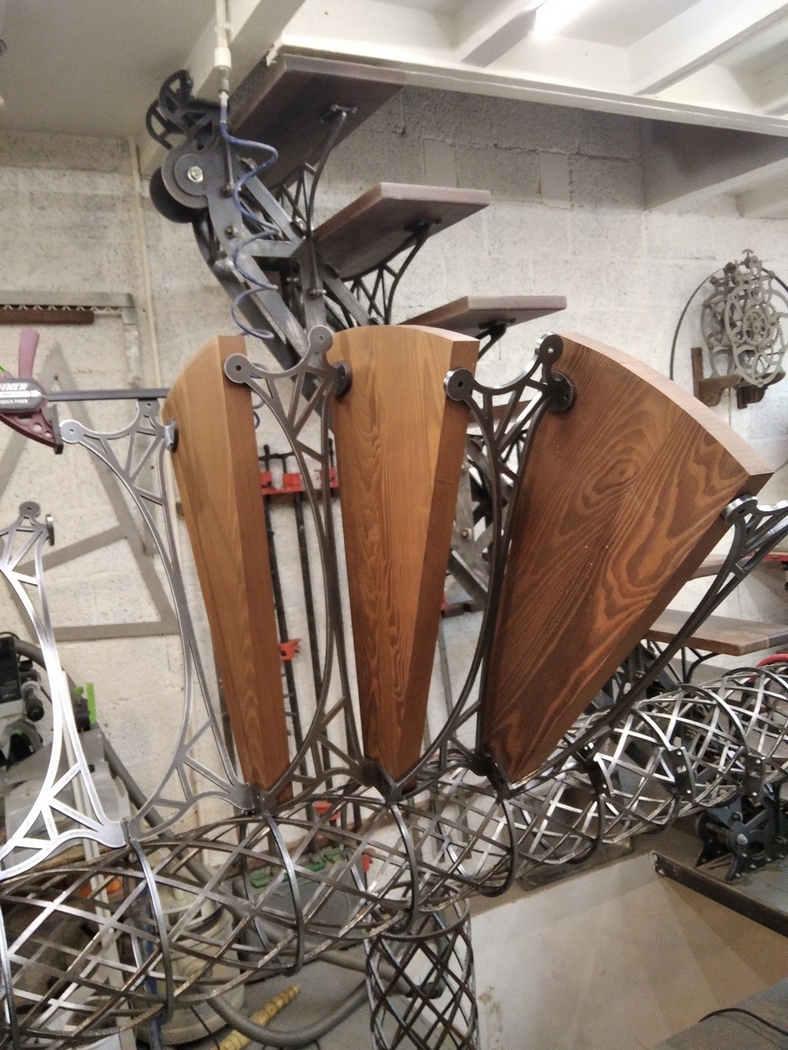

Предварительная сборка. На всякий случай сделал еще часть лестницы, откатать на ней сборку

Это сообщение отредактировал clocks - 22.11.2020 - 12:57

ф13

ф14

ф15

ф16

Это сообщение отредактировал clocks - 22.11.2020 - 13:01

ф17

ф22

Балясины. Пазы на домино.

Винтовые перила выклеивал по месту из ясеневых ламелей.

ф21
