Недавно я случайно узнал о существовании этого сайта, увидел, что здесь некоторым интересны подобные поделки и решил зарегистрироваться и написать пост о часах, которые собрал сам. Надеюсь, кому-нибудь будет интересно.
На самом деле я собрал уже несколько подобных часов на лампах попроще (ИН-16, ИН-8-2, ИН-14), но написать решил об этих.

За основу был взят вот этот проект: "Простенькие шести-ламповые часики с термометром на газоразрядных индикаторах с шестью эффектами индикации.", а плата была куплена на Авито - так оказалось проще и дешевле, чем разводить её самостоятельно и заказывать в Китае минимальной партией из 5 штук. Лампы тоже были куплены на Авито. На них ссылки не дам, так как то объявление уже закрыто, но при желании любой сможет найти их самостоятельно.

На Радиокоте размещено подробное описание, схемы, прошивки. Там же есть форум с обсуждением многих нюансов. Кому интересно - посмотрите.

23 картинки

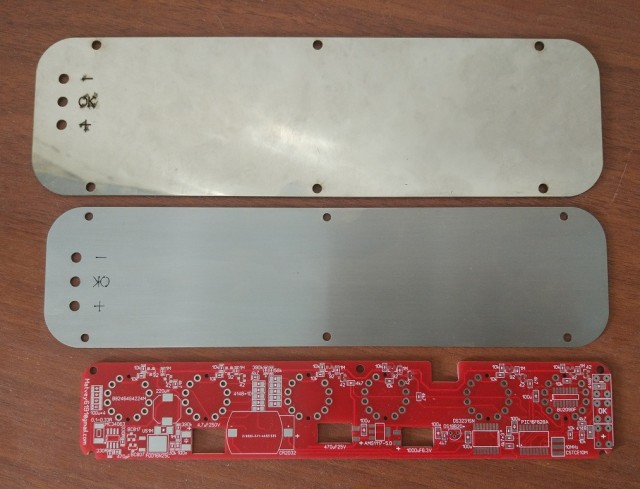

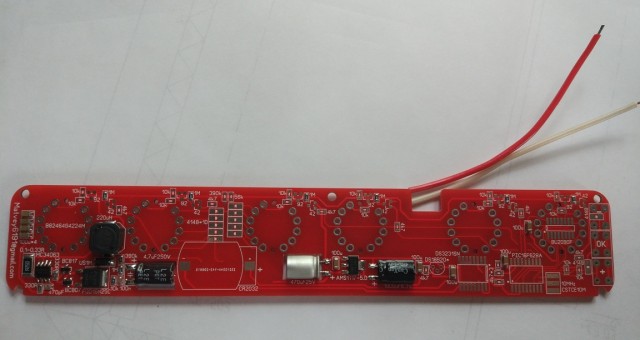

Вот так выглядели пустые платы

Ламповые часы на индикаторах Z5660M

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
NumberFive
23.09.2020 - 11:27
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39

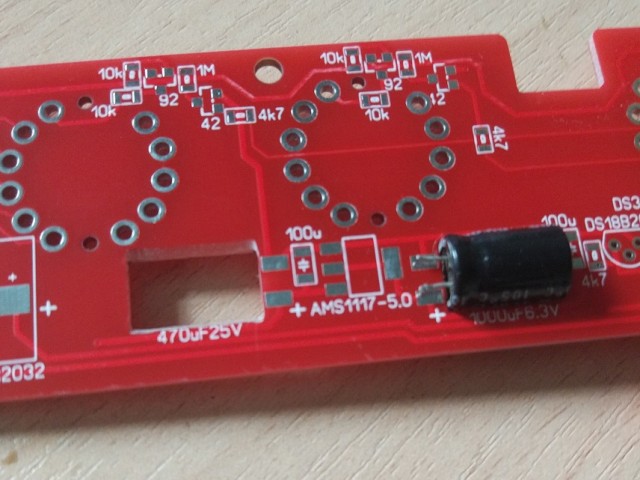

2. Очень интересно была организована установка электролитических конденсаторов - для уменьшения суммарной толщины:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:28
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
3. Не знаю, интересно ли было бы кому-то смотреть на процесс пайки, поэтому покажу сразу готовую плату:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:29
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39

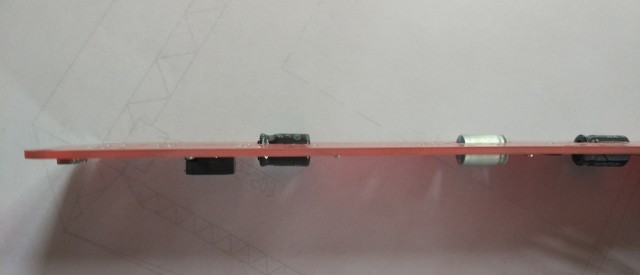

4. Вид сбоку:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:30
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
5.Проверка наличия 12 В на плате:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:30
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39

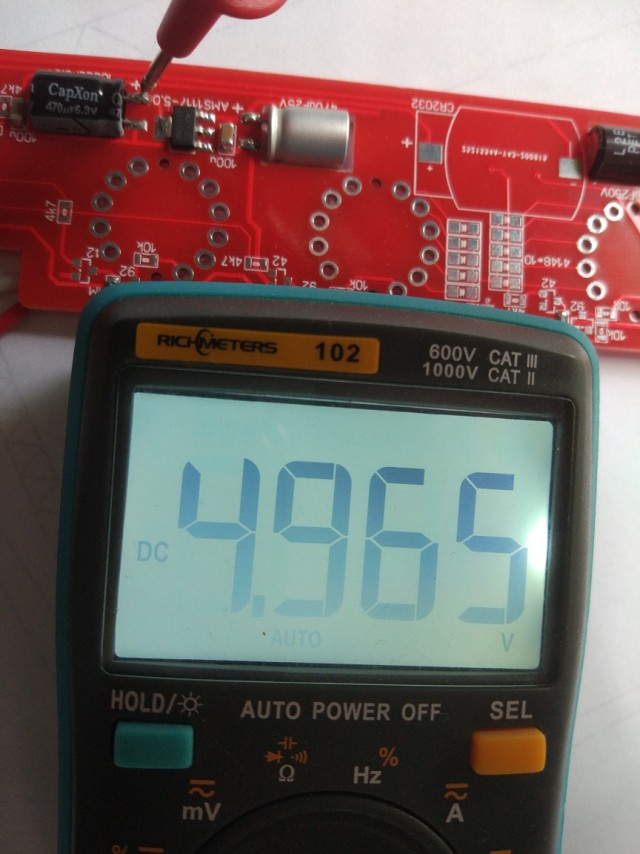

6. Проверка работы линейного стабилизатора 12 - 5 Вольт:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:31
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39

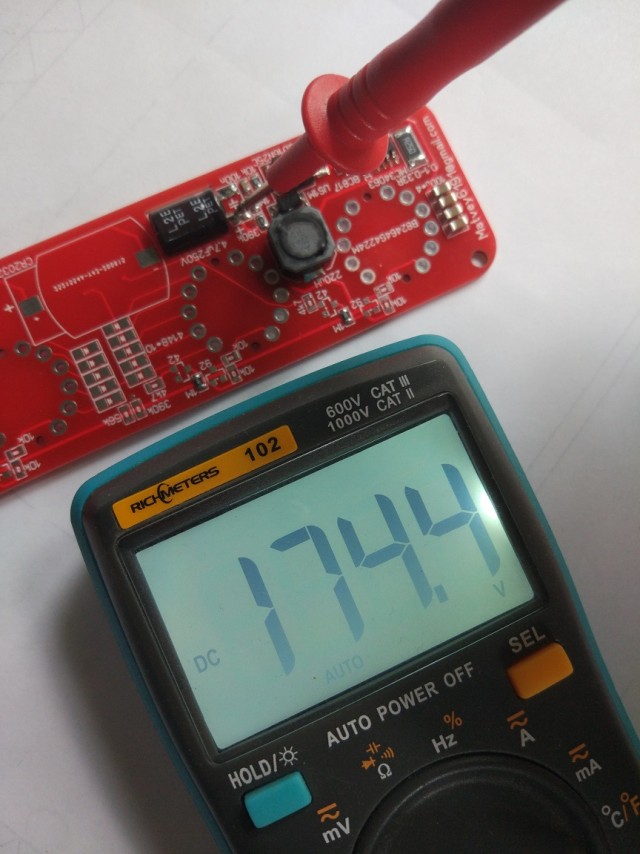

7. Проверка повышающего преобразователя для работы ламп:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:32
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39

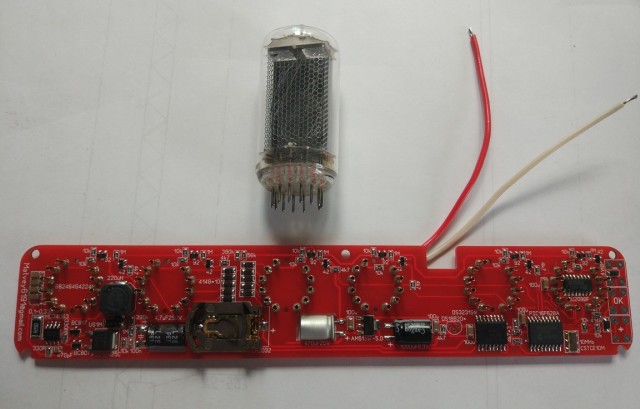

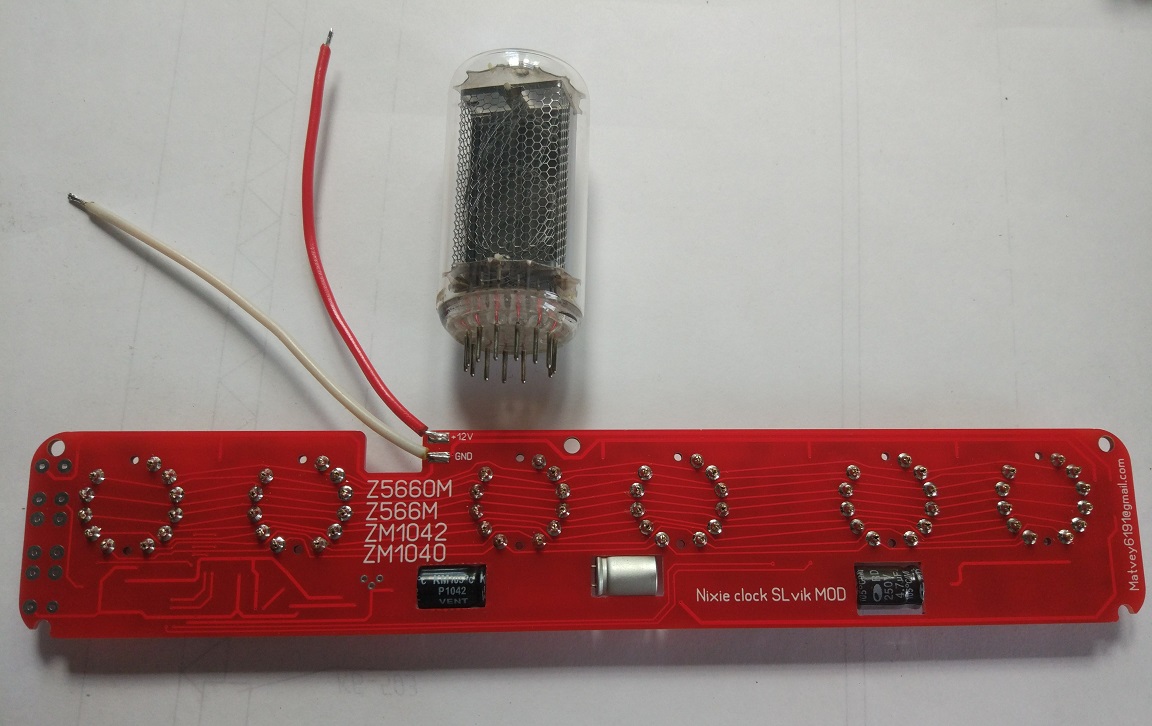

8. Пайка ножек-разъёмов под лампы. Лампа используется для ровного монтажа, в качестве шаблона:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:32
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
9. Плата со всеми деталями с одной стороны:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:33
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
10. И с другой:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:34
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
11. Часы заработали сразу после сборки:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:36
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
12. Позже был настроен порядок отображения цифр. Для сравнения были установлены лампы ZM1040, которые отправятся в следующий экземпляр, но в часы в итоге решено было поставить 5660:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:37
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39

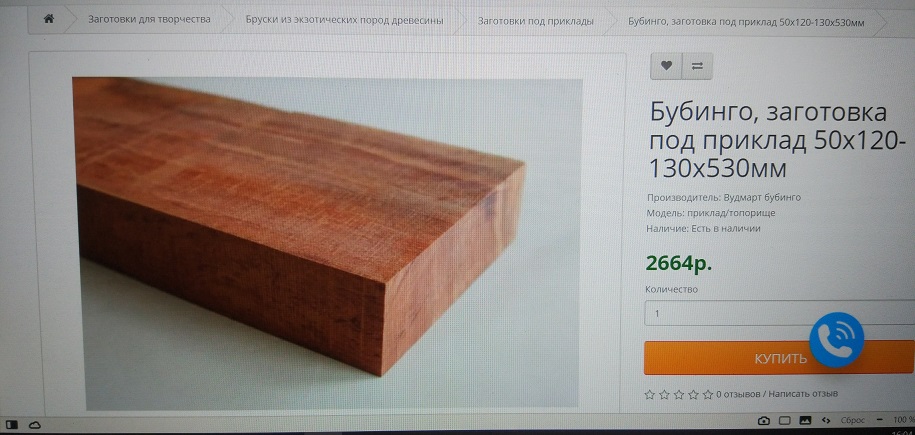

13. По чертежу (делался от руки на бумаге, с парой недочётов - поэтому не показываю) была найдена заготовка подходящих размеров из экзотической древесины. Ссылку, боюсь, приводить тоже нельзя, но по названию лота найти её труда не составит:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:38
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39

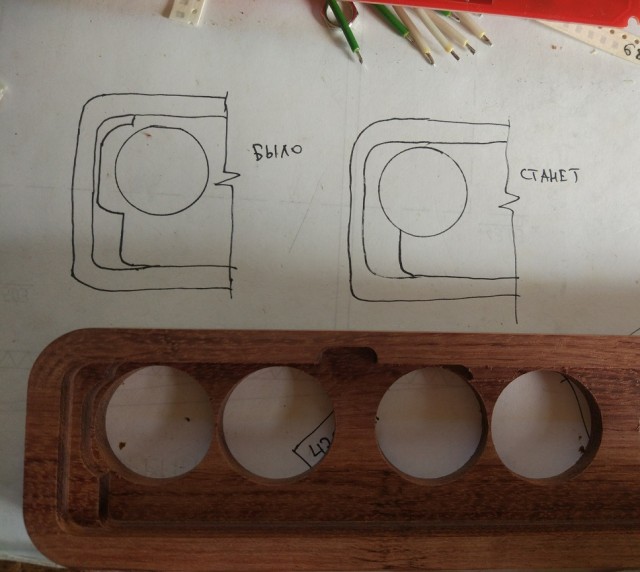

14. На фрезерном станке с ЧПУ был изготовлен такой вот корпус. Тут же появились идеи по упрощению его геометрии:

Это сообщение отредактировал NumberFive - 23.09.2020 - 11:41

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:40
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39

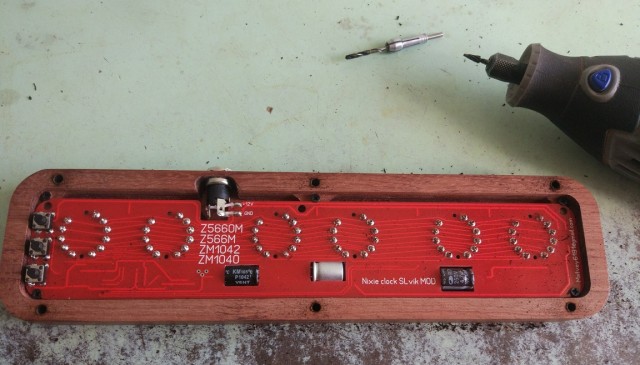

15. Плата в корпусе:

Это сообщение отредактировал NumberFive - 23.09.2020 - 11:41

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:42
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
16. Не с первого раза, но была изготовлена нижняя крышка из нержавеющей стали, которую я позже отполировал:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:42
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
17. Закрепил в корпусе плату, просверлил отверстия для винтов крепления нижней крышки:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:44
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39

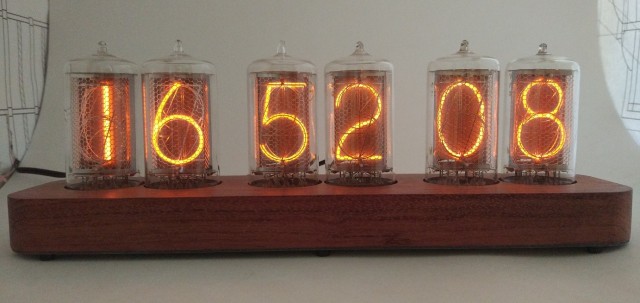

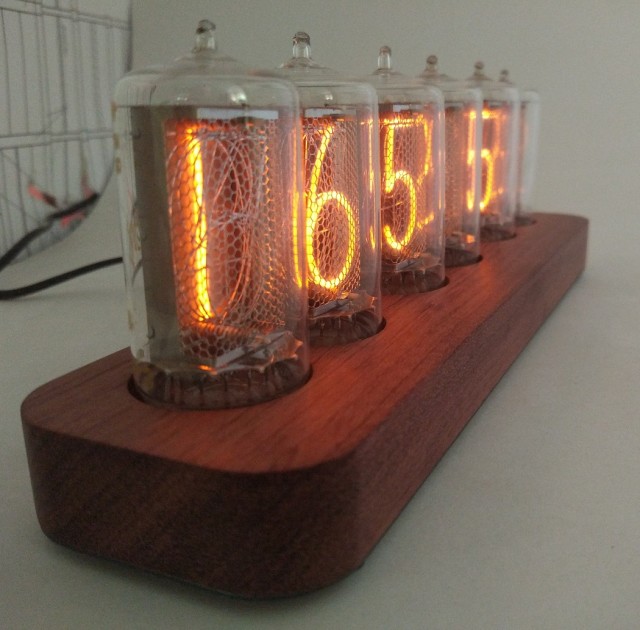

18. И вот наконец фото готовых часов:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:44
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39

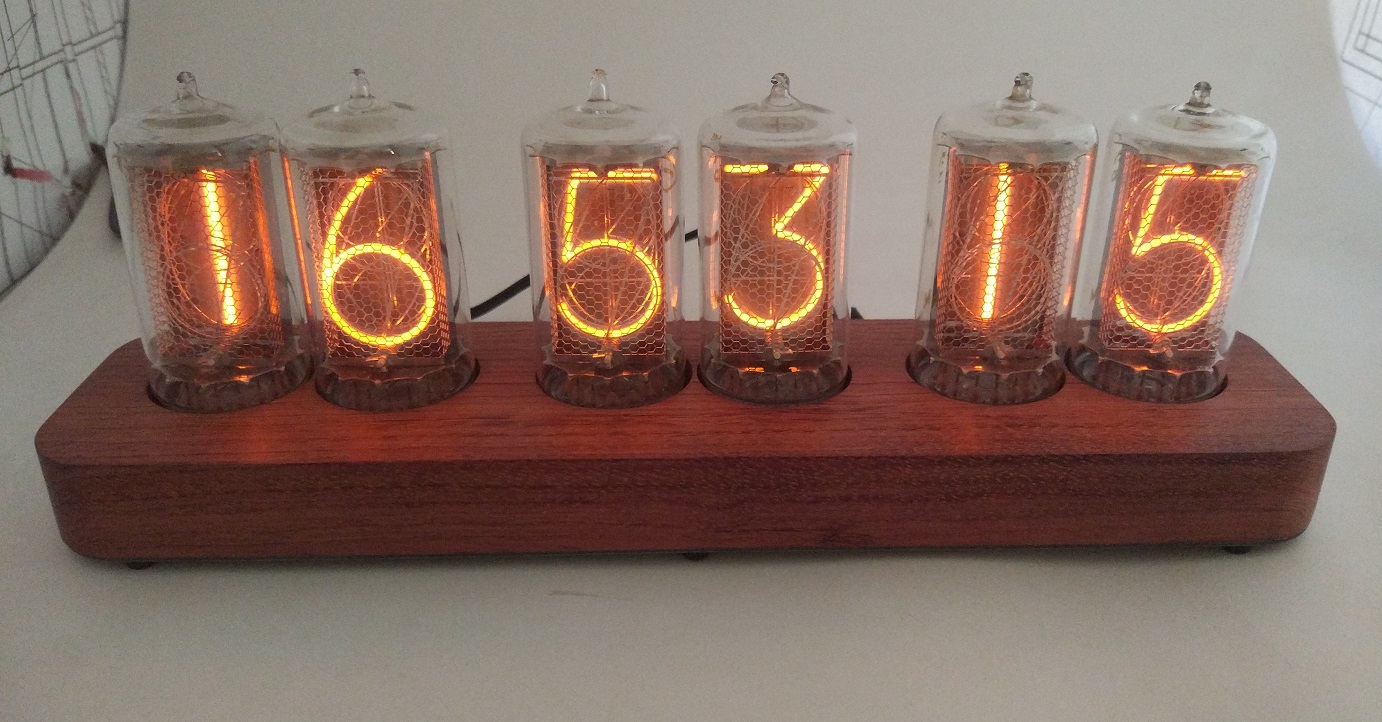

19. Под другим углом:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:45
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
20. И ещё:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:45
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
21. Сбоку:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:45
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
22. Сверху:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:45
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
23. И последнее:

Ламповые часы на индикаторах Z5660M

[^]
NumberFive
23.09.2020 - 11:46
Статус: Offline


Шутник

Регистрация: 23.09.20
Сообщений: 39
На этом - всё. Спасибо за внимание. Если у кого-то есть адекватные вопросы по существу - пишите, постараюсь ответить.

[^]
