Виниловый ренессанс - этот термин сегодня употребляют очень часто. После триумфа CD носителя и эры mp3, пришла эра lossless форматов и портативных проигрывателей, наличие в телефонах неплохих ЦАПов превратило для многих тему музыки в системе на тему музыка везде. Но, последнее время, постепенно, начала возвращаться тема аналогового звука.

Кто-то называет аналоговый вариант - настоящим, а цифровой звук назвали мертвым и не настоящим.

Кто-то просто любит большие (ламповые) винтажные системы.
А кто-то просто испытывает ностальгию по тем временам.

Так или иначе, но я увлекся аналоговым звуком, поставил дома проигрыватель 70-х годов который довел до ума, и родилась идея - сделать свой собственный проигрыватель.

Виниловый проигрыватель своими руками. (Часть 1)

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
glazzgo
8.09.2020 - 16:52
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
Для начала надо было выбрать какой тип донора использовать. Современные дешевые моторчики и материалы корпуса показывали, как и звучание которое удалось послушать, всю свою несостоятельность, а брать донором дорогое современное оборудование глупо - его надо купить и слушать.

Поэтому выбор пал на винтажное изделие.
Пасиковый и роликовый приводы требовали сохранить конструктивно чашку шасси в которую вставляется непосредственно шпиндель диска, а так как вытачивать самому у меня пока негде, а готовые шасси слишком много влияния оказывают на звук, массу и форму - это привело меня к выбору Direct Drive моделей, у которых шпиндель двигателя и диска совпадают.

Дальнейшее исследование показало, что лучшим выбором в мире считается Dual 700 серии - его мотор считается самым тихим. Вторыми же по популярности были модели Micro Seiki. Дуал в продаже был в очень хорошем состоянии, что мне было ненужно, а вот оригинальный MS DD-24 был найден хоть и в приемлемом рабочем состоянии, но намного дешевле, так как корпус был обшарпан, а консрукция не подразумевала смену тонарма с базового на дорогущий, что и определило выбор.



Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 16:52
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
Так эта штука выглядела после разборки.

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 16:55
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
Выкинув все ненужное - я начал подбирать дерево. В данном случае корпус обязан быть
а) тяжелым - так как массивность корпуса определяет его резонансы, и чем он массивнее тем их меньше в слышимом диапазоне.
б) дерево не должно быть звонким, как сосна, а глухим и вязким.

Изначально хотелось взять красное дерево (как на фото выше, стол из красного дерева), но из-за гребаного ковидлы поставки с азии прекратились и я ждал его три битых месяца.
После чего решил, что пора прекратить ждать у моря погоды - и выбор бал на дуб. Крепкий, вязкий, тяжелый. Самое оно.

В результате были куплены доски.


Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 16:57
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
Как видно - массив дерева был нарезан на доски толщиной 3 см и по размерам длин, как было задумано по чертежам.



Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 16:58
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
По лекалам и чертежам был собран первоначальный вариант корпуса, нарезаны необходимые виды дыр и собран корпус на шпильках.


Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 16:59
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
Видок у него был не сильно презентабельный, но в дело вступила шлиф-машинка Бош с кругами на 60. Эффект от подобных дисков на 6-й скорости - как от рубанка.

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:00
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437

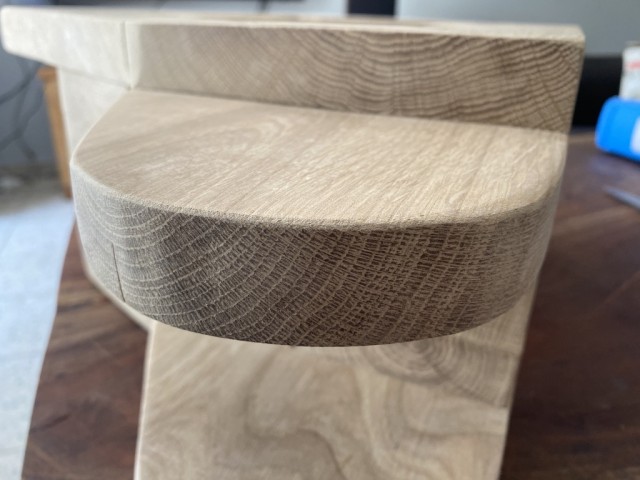

Несколько фотографий подряд этапа шлифовки и вырезания внутренних дыр и пространств под дрыгатель и платы.


Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:00
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
xxx


Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:01
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
xxx

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:01
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
И вот после


Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:01
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
ччч

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:02
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
ччч

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:02
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
ыыы

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:04
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437

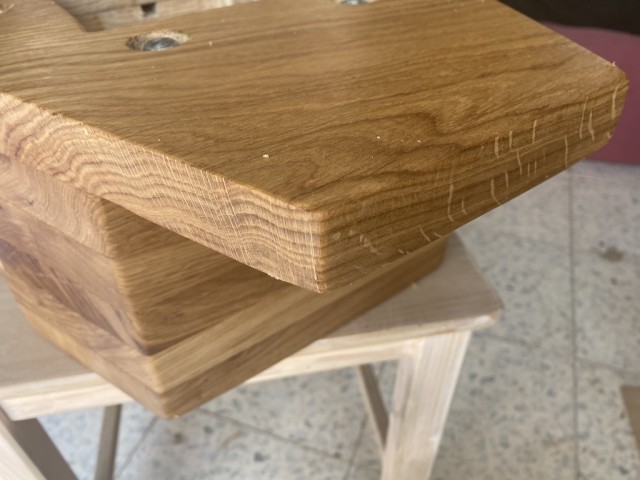

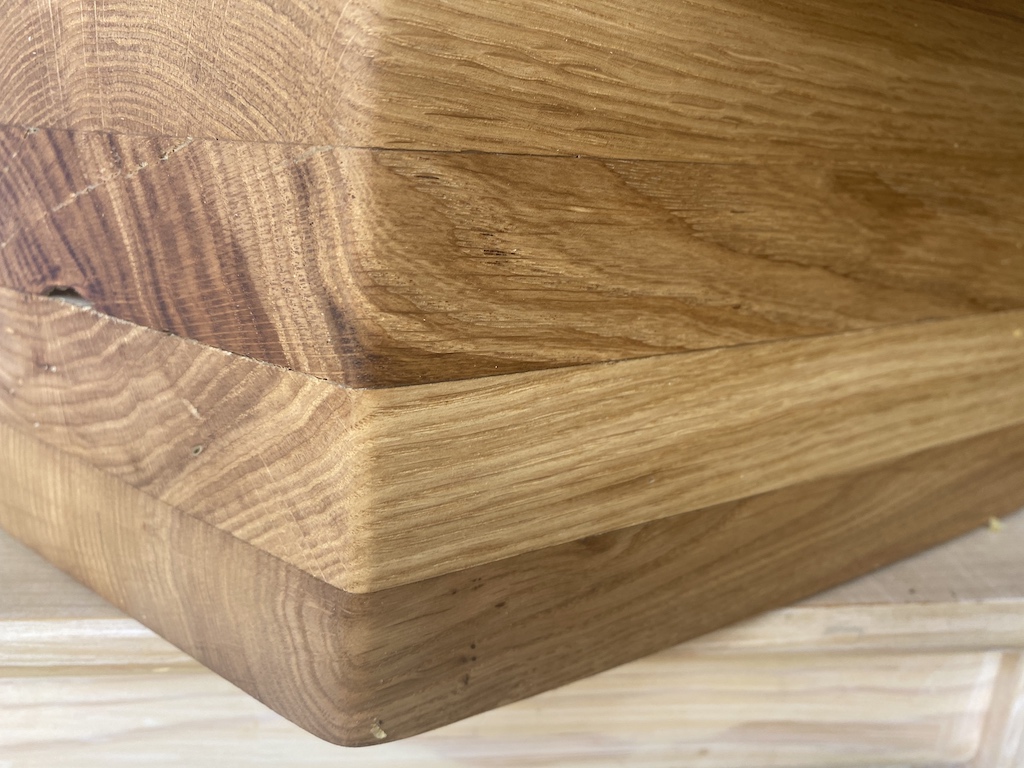

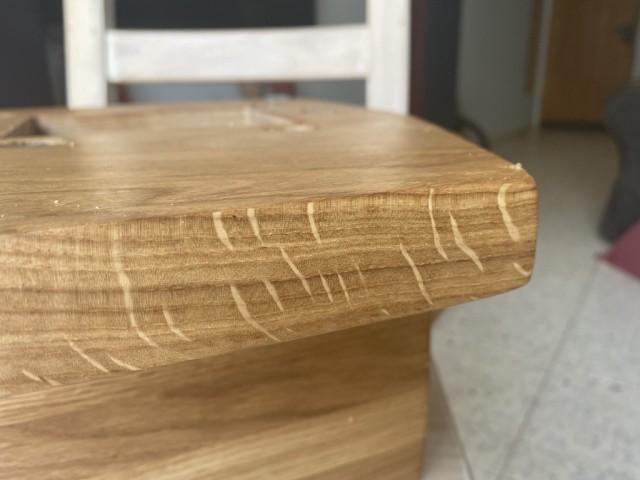

Затем в дело пошло масло.
Масло я варю сам, льняное с воском.
Обработка дерева после обработки грубой теркой на 60/80 переходит плавно в диски на 120/240 и первый подготовительный раунд под масло диски на 400


Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:04
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
444

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:04
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
444

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:04
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
444

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:04
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
555

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:06
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
После того, как грязный этап обработки закончился, приступил к монтажу собственно части управления и электроники.

Провода

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:07
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
Задние ниши

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:07
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
Рабочий стол

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:09
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
Столбик стробоскопа

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:09
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
Примерка диска на прикидочную посадку двигателя в нишу

Виниловый проигрыватель своими руками. (Часть 1)

[^]
glazzgo
8.09.2020 - 17:10
Статус: Offline


Юморист

Регистрация: 13.07.20
Сообщений: 437
Распайка проводов
