Инженер разобрал «технологичный» тест на беременность — оказалось, что это обычный тест с почти бесполезной электроникой

Помимо стандартного теста на беременность можно купить цифровой: он дороже, но по названию кажется, будто благодаря технологиям он будет точнее. Американский инженер решил проверить, так это или нет.

Итог: все технологии внутри устройства нужны не для точности, а просто чтобы с помощью сенсоров считать самые обычные две полоски и вывести на экран слово «Беременна».

Всем знакомы классические тесты на беременность, которые показывают результат с помощью одной или двух полосок. Так называемый «бумажный» экспресс-тест используется уже почти 50 лет, и за это время поменялся не слишком сильно.

Но в последние годы появились цифровые тесты на беременность, которые предлагают более «технологичный» подход. Они гораздо дороже, и возникает ощущение, что они используют электронику, чтобы сделать тестирование точнее, чем в случае с обычными полосками.

19 фото/видео via

Американский инженер и техноблогер Foone Turing решил разобрать один из таких тестов и проверить, в чём отличие теста-полоски от цифрового. И выяснил, что главное различие — внедрение необязательной электроники в последний. Весь процесс разбора он зафиксировал на фото

Я недавно увидел твит про это и решил лично в этом убедиться. К сожалению, я не могу найти твит, но речь шла о цифровых тестах на беременность. Так что я купил два таких за 7 долларов. Давайте разберём их!

Этот конец открывается, и там находится впитывающий материал, на который нужно помочиться

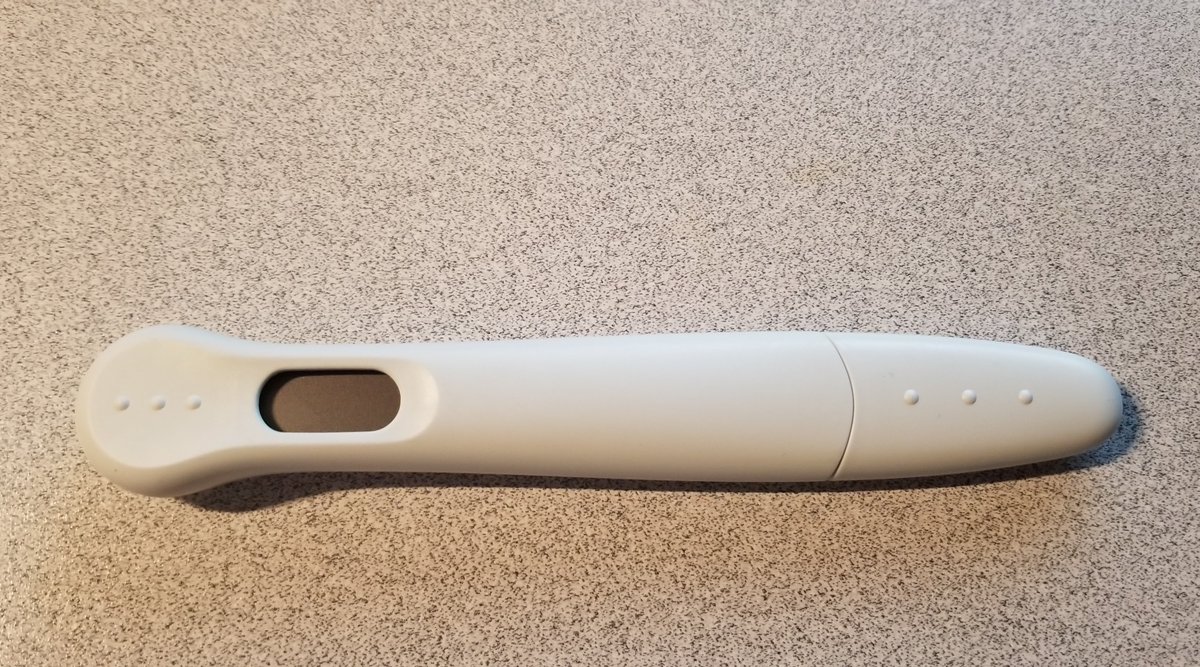

На другом конце отчётливо видна область для нажатия, под которой, вероятно, должна находиться кнопка. Логотип говорит о том, что производитель — Swiss Precision Diagnostics GmbH

Иии... тут нет никаких болтов. Эта штука либо приклеена, либо прикреплена (спойлер: прикреплена)

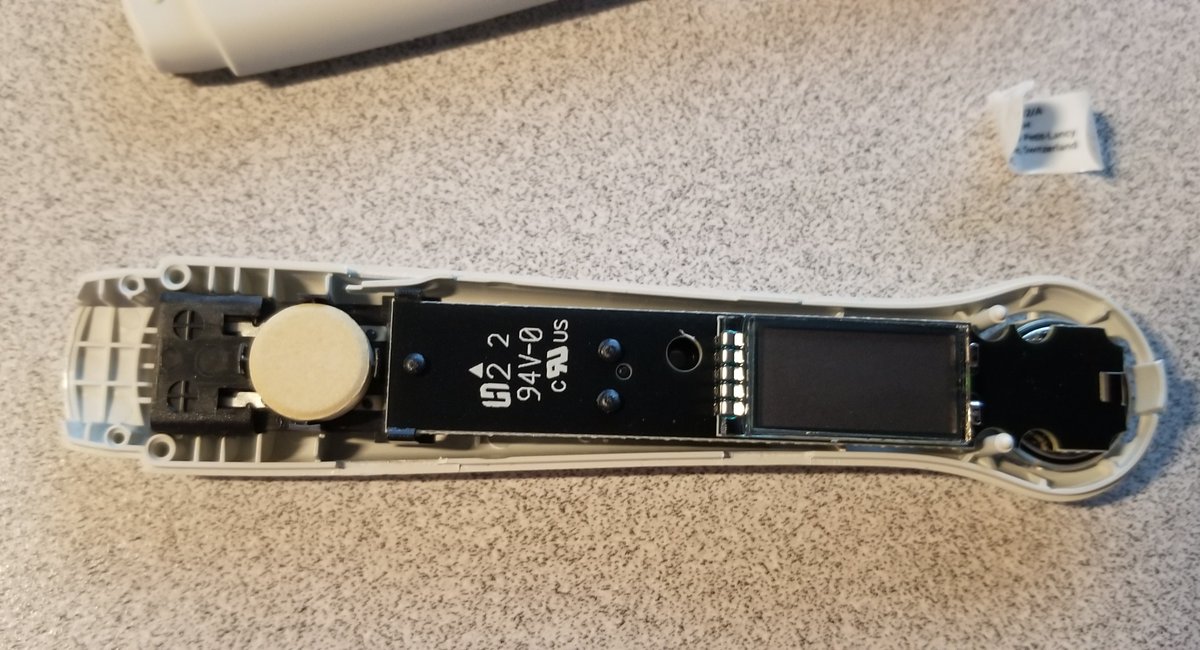

Итак, здесь у нас есть единственная печатная плата. Слева есть что-то похожее на таблетку, небольшой LCD-дисплей, а на другой стороне я вижу батарею.

Переворачиваем, и тут у нас батарея слева, микросхема и длинная бумажная полоска

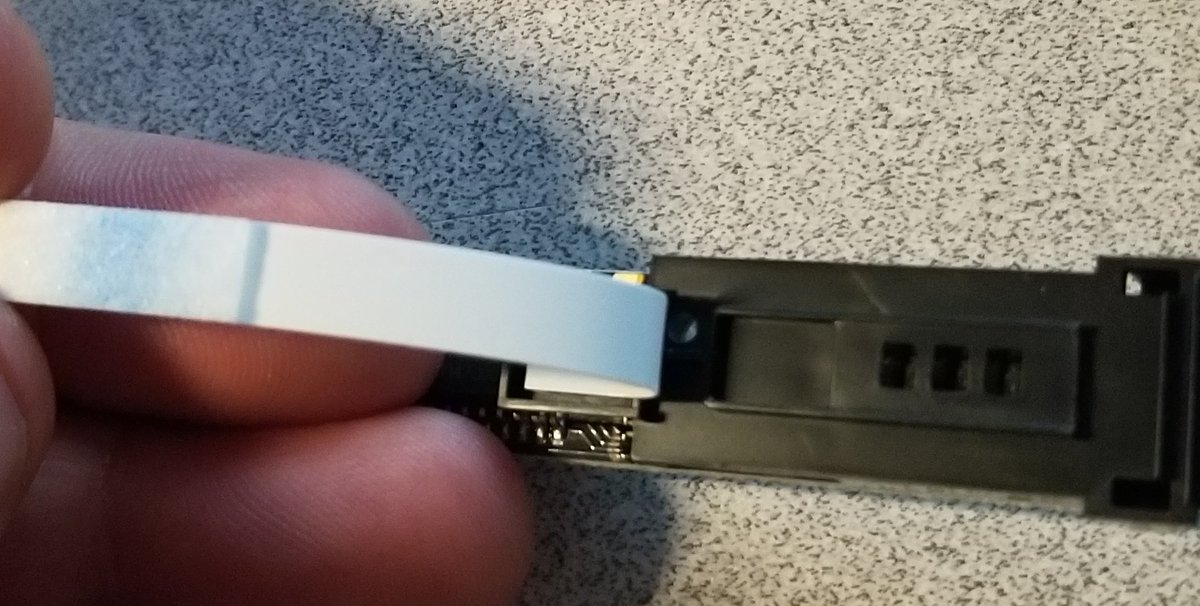

Проверяем: на этой бумажной полоске есть линия... Это ведь бумажный тест на беременность, так?

То же самое, что и в аналоговых тестах. Те, которые показывают полоски, правильно? Что они делают в цифровом тесте?

Если посмотреть под бумагой, то мы можем увидеть три небольших отверстия и что-то внутри. Нам нужно снять этот пластик!

Но сперва батарейка! Это CR1616 3V. Имеет смысл: это более дешёвая версия более привычной батарейки CR2032. Тесту не нужна большая батарейка, это одноразовое устройство

Итак, пластик: тут три отверстия и своего рода рампа под углом в 45 градусов и и какой-то блестящий металл на ней (который, к сожалению, выпал прежде, чем я сделал фото)

Вот, что находится поверх. Знаете, что это? Три светодиода и два фотосенсора

Получается, что светодиоды горят по краям, затем по центру, а потом делают то же самое в обратном направлении. Затем просчитывается свет, падающий на два датчика

И зачем это всё? Чтобы сенсоры смогли считать линии на бумаге! Другими словами, весь смысл цифровой части, микросхемы, батареи, светодиодов и фотосенсоров... считать линии и написать вам на экране, что вы «БЕРЕМЕННЫ» или «НЕ БЕРЕМЕННЫ» вместо двух полосок

Что ещё? У нас есть микросхема — это Holtek HT48C06!

Это воьмибитный микроконтроллер. 64 байта оперативной памяти. ПЗУ объёмом 1024 слова, 13 контактов GPIO, работает на частоте 4 или 8 МГц. Учитывая, что тут только 3v-батарейка и я не вижу схемы преобразования напряжения — думаю, что работает всё же на частоте 4 МГц

Это удивительно сложный чип. Вы можете подумать, что он крайне ограничен из-за 64 байтов оперативной памяти, но на самом деле он использует конвейерную архитектуру с одной инструкцией за цикл, выдавая довольно хорошую производительность для процессора на 4 МГц

Эта штука, возможно, быстрее обрабатывает цифры и базовый ввод/вывод, чем процессоры, использовавшиеся в оригинальных компьютерах IBM, и это вещь, на которую вы писаете и выбрасываете

К сожалению, «C» в HT48C06 означает, что это версия ПЗУ, из-за которой чип нельзя перепрограммировать для запуска других программ. Мы не сможем запустить DOOM на тесте на беременность, простите

Отвечая на предположение, которые никто ещё не сделал. Да, я могу заменить микроконтроллер на другой, который МОЖЕТ запустить DOOM, но. 1. Он должен работать на 3v-батарейке, что сложно. 2. У него нет устройств для ввода, помимо «Помочись сюда». 3. Экран может показывать только «Беременна», «Нет», «Инструкция», «Подождите»

Мне стоит превратить тест в флешку. Я хочу передать кому-нибудь важные рабочие файлы на 128 ГБ USB-тесте на беременности

И да, почему такие тесты существуют, если они не добавляют практически ничего из того, что уже есть в тестах, которые просто показывают полоски? Это мошенничество. Компьютеры сейчас дешёвые. А люди покупают цифровые тесты, думая, что это более точная модная модель. Но это то же самое

По факту, такие тесты даже МЕНЕЕ точны. В обычных тестах не может умереть батарейка, а если на бумажке будет не очень яркая вторая линия, то человеческий глаз более чувствителен, чем сенсоры в этой штуке

В любом случае, финальный итог: не тратьте своё время и деньги на цифровые тесты. Просто купите дешёвый аналоговый. За цену этого устройства вы можете купить примерно 25 тестов-полосок, и так будет меньше электронных отходов
