Реанимация шуруповерта

Отдали мне на днях старенький Шурик на 18в с напрочь убитым аккумулятором, шуруповерт ноунейм так что найти на него новый аккумулятор не вариант, да и дорого по любому. Принято решение переделать на Li-on. Роликов в ютубе дохрена и больше, посмотрел несколько самых адекватных и прочитал кучу статей.
Заказал у дядюшки Ляо необходимые компоненты а именно dc-dc преобразователь, платку bms на 5 элементов с заявленной силой тока в 100А (естественно хрен она потянет 100А,максимум 50) ну и соответственно 5 элементов 18650 с заявленной ёмкостью в 2500мАч,брал сразу с привареными пластинками, чтобы не надрачивать горячим паялом по батарейкам.


Размещено через приложение ЯПлакалъ

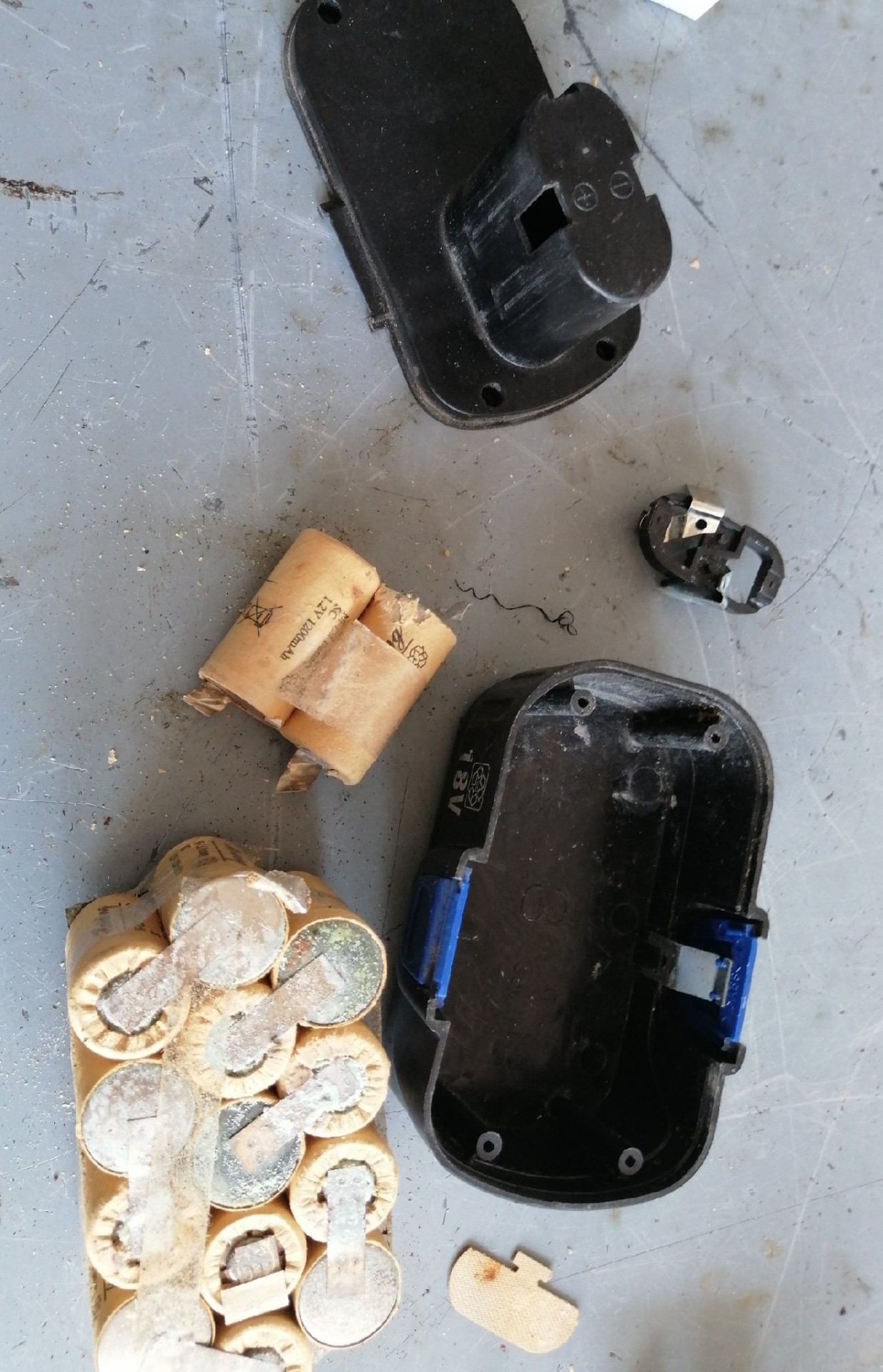

Выкинул всю требуху из аккумулятора и прикинул расположение всех новых компонентов.

Далее последовательно спаиваем все элементы

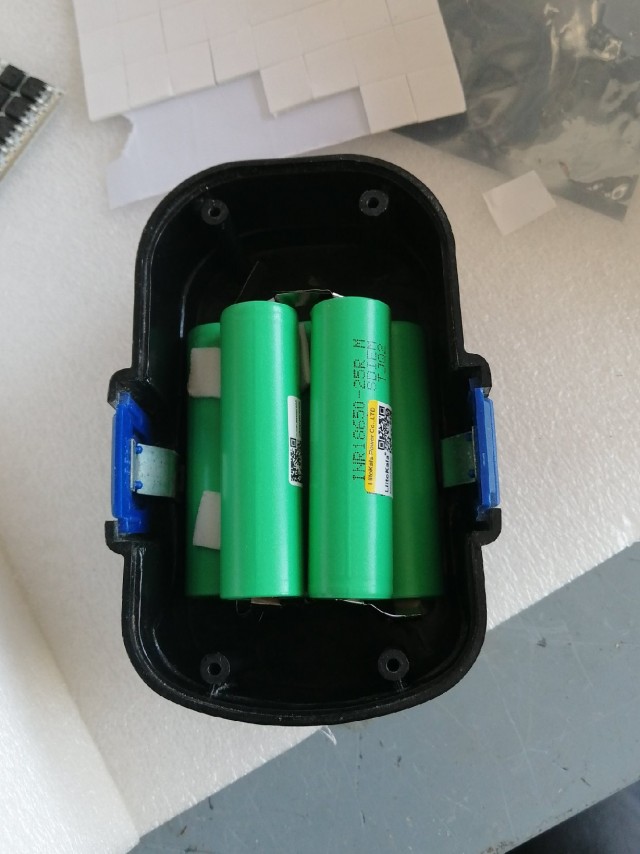

Выводим плюсовые точки с каждого элемента и захерачиваем всю эту гнрлянду аккумуляторов в корпус, на дне двусторонний скотч 3М,между собой банки слеплены дешманским двусторонним скотчем купленным в ближайшем фикспрайсе.

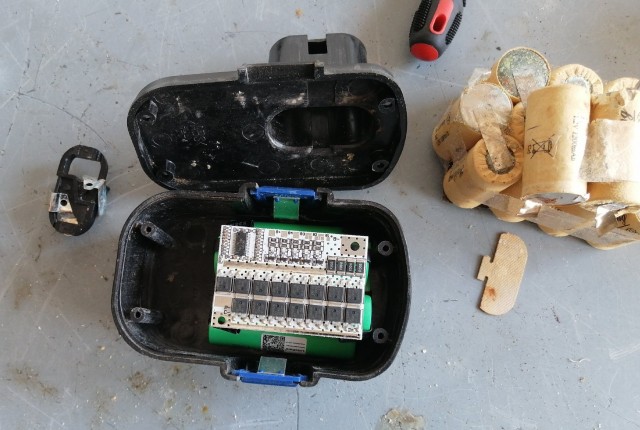

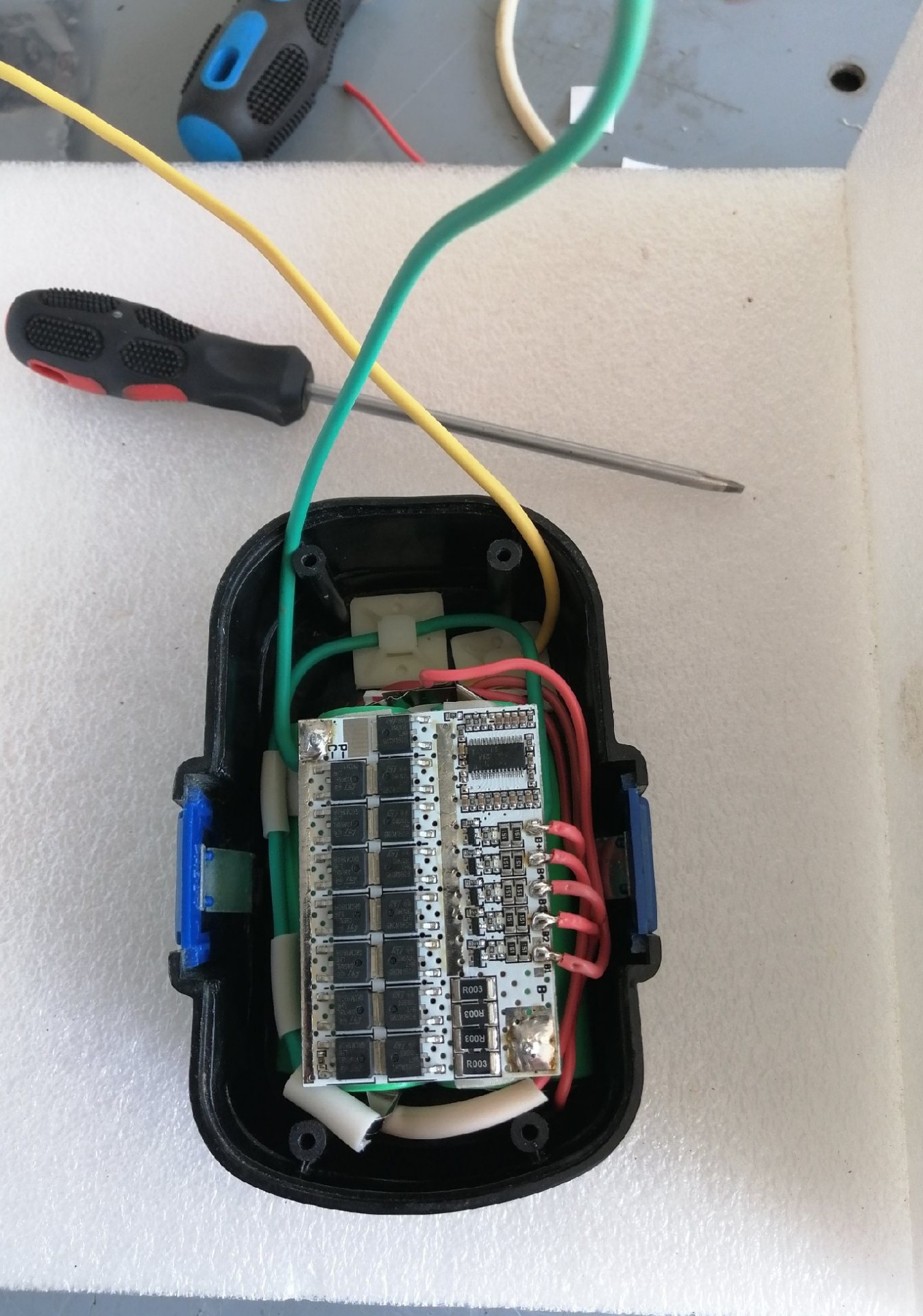

Плату bms так же припердоливаем на двусторонний скотч и припаиваем все плюсовые точки по порядку, затем минусовые и выводы. На удивление с платой bms дядюшка Ляо прислал схему подключения, что является редкостью, хотя ничего сложного тут как бы и нет.
Не забываем стирать паяльный флюс. Так же после пайки прошёлся по всем точкам пайки цапон лаком,пусть будет.

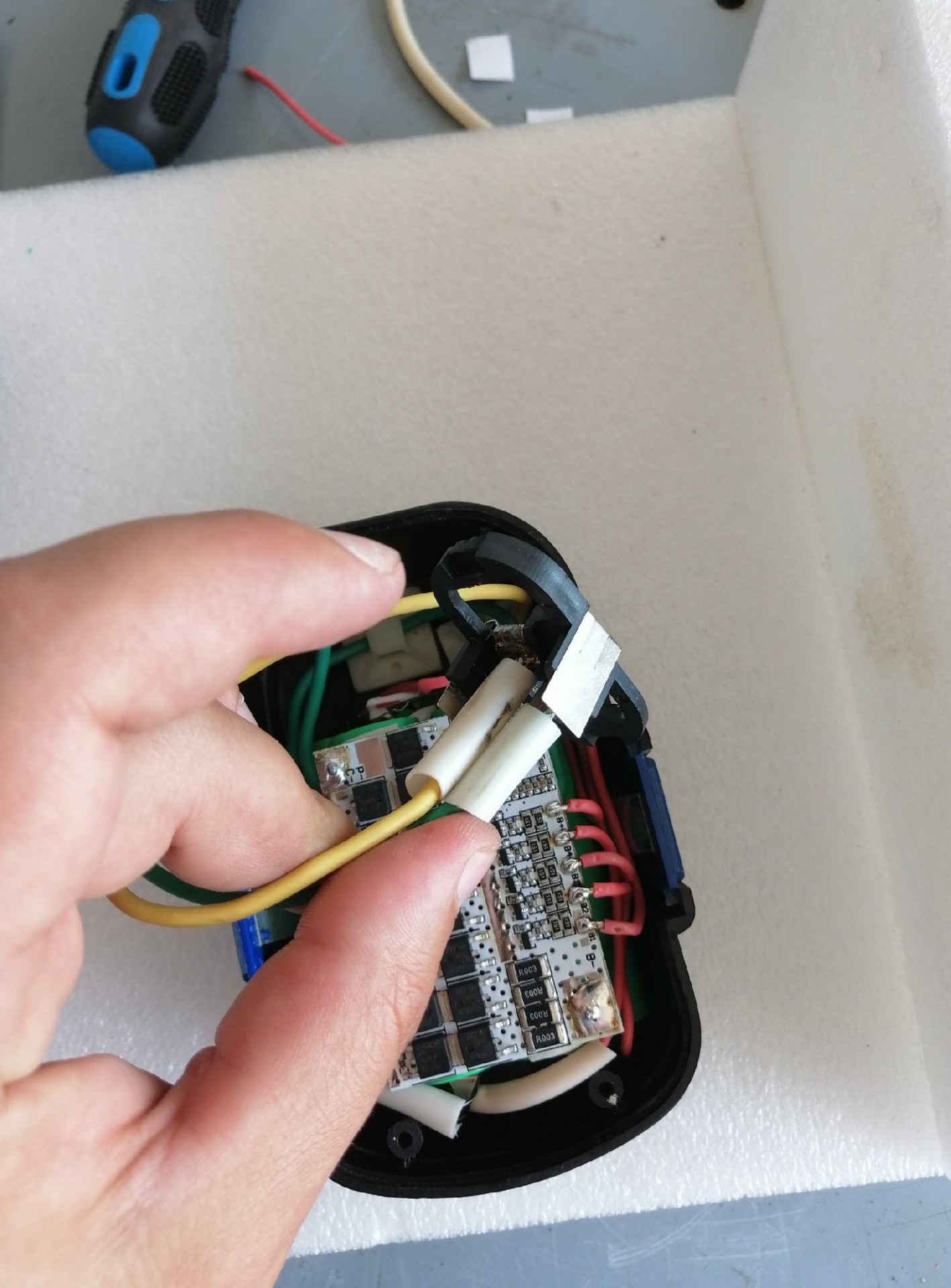

Припаиваем выводы к контактной площадке. Кстати сама площадка довольно плотно садится на своё место, но на всякий пж решил перебдить и тщательно сдобрил её клеем и загнал на своё место. Аккумулятор готов.

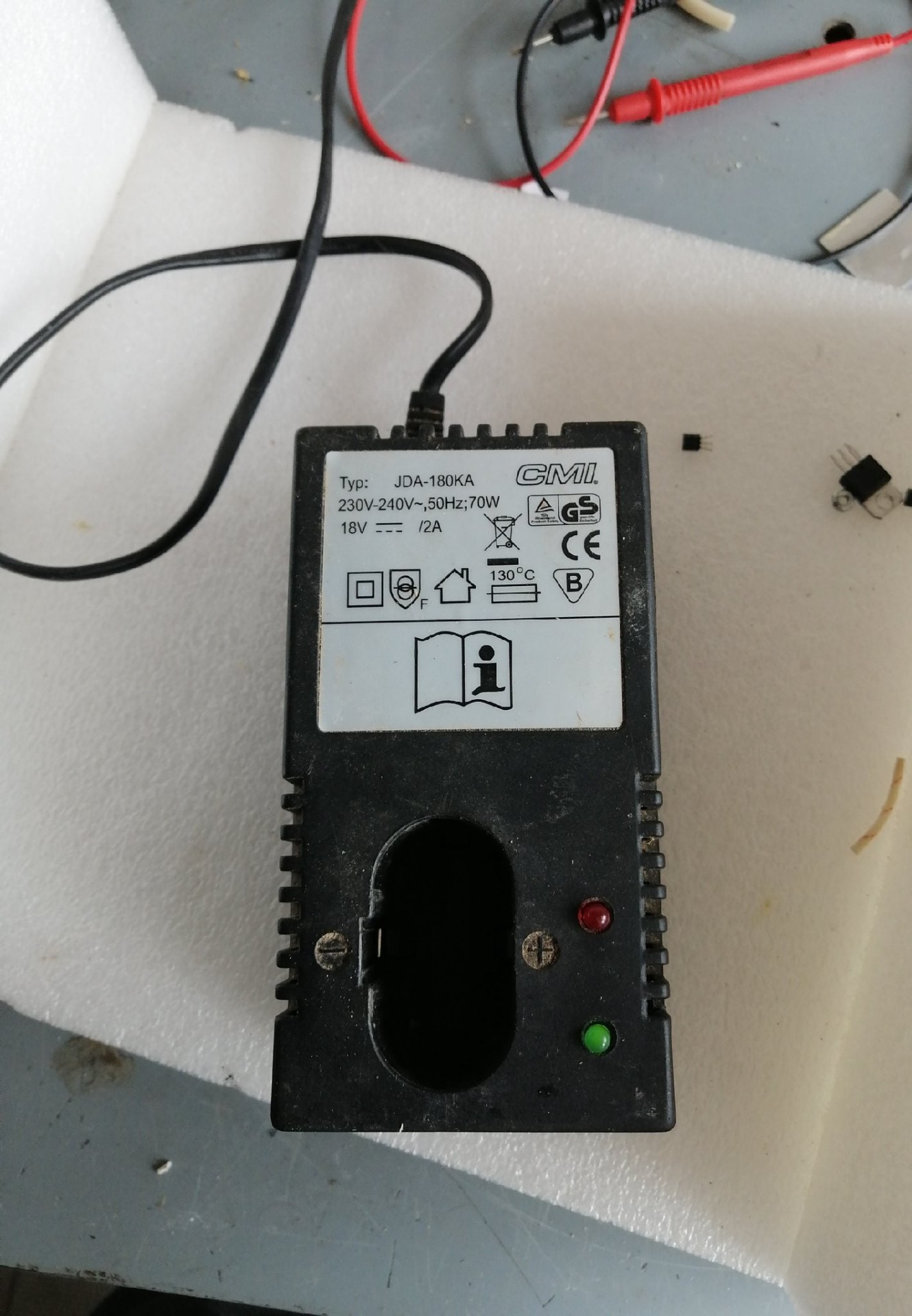

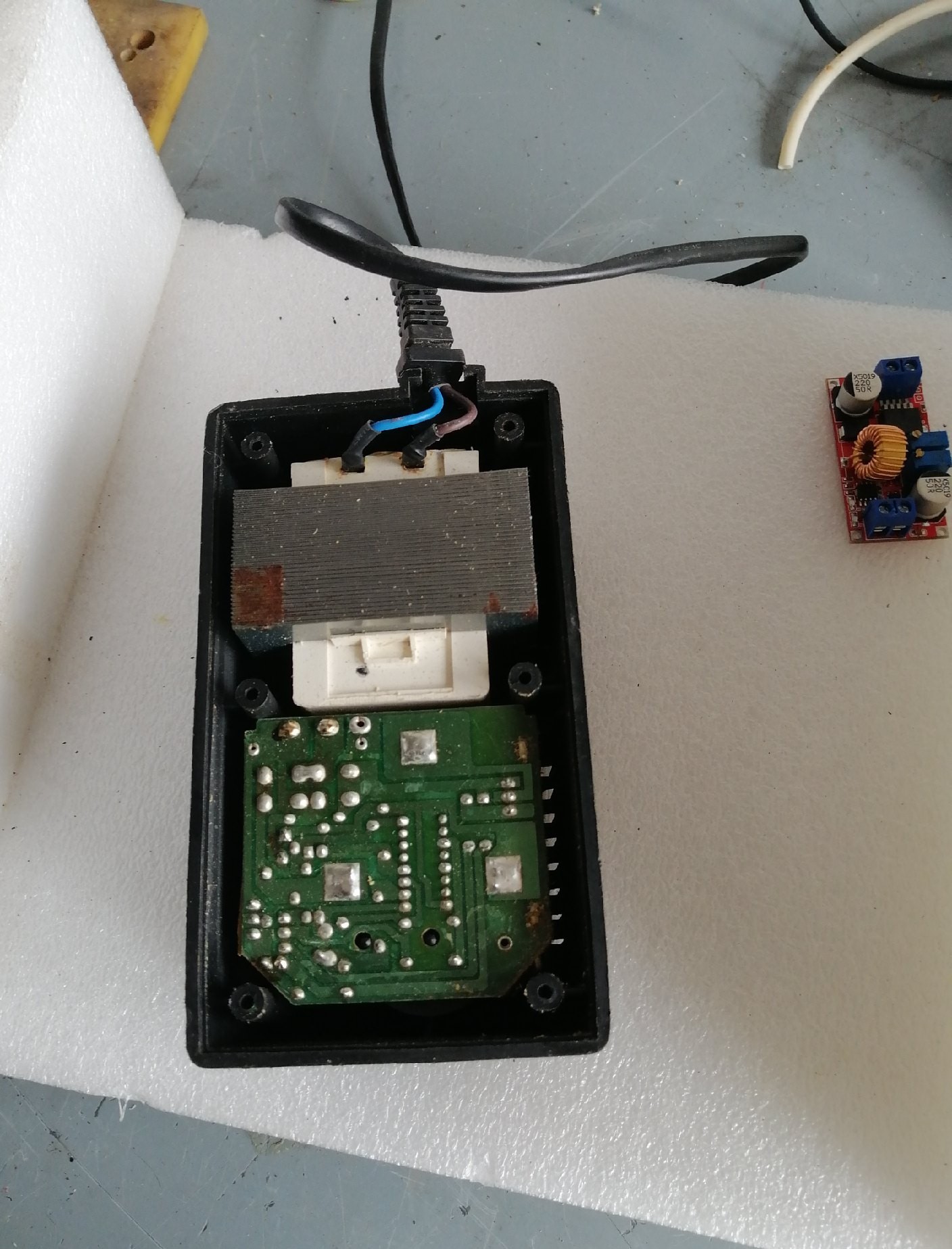

Настало время зарядного устройства. После вскрытия стало ясно, что места в корпусе пиздец как мало, мухе негде поебстись!

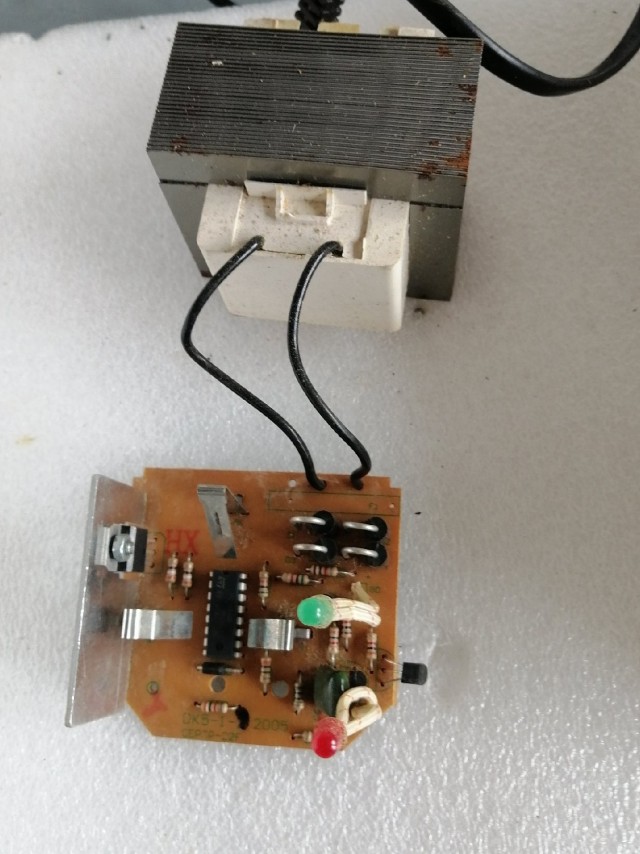

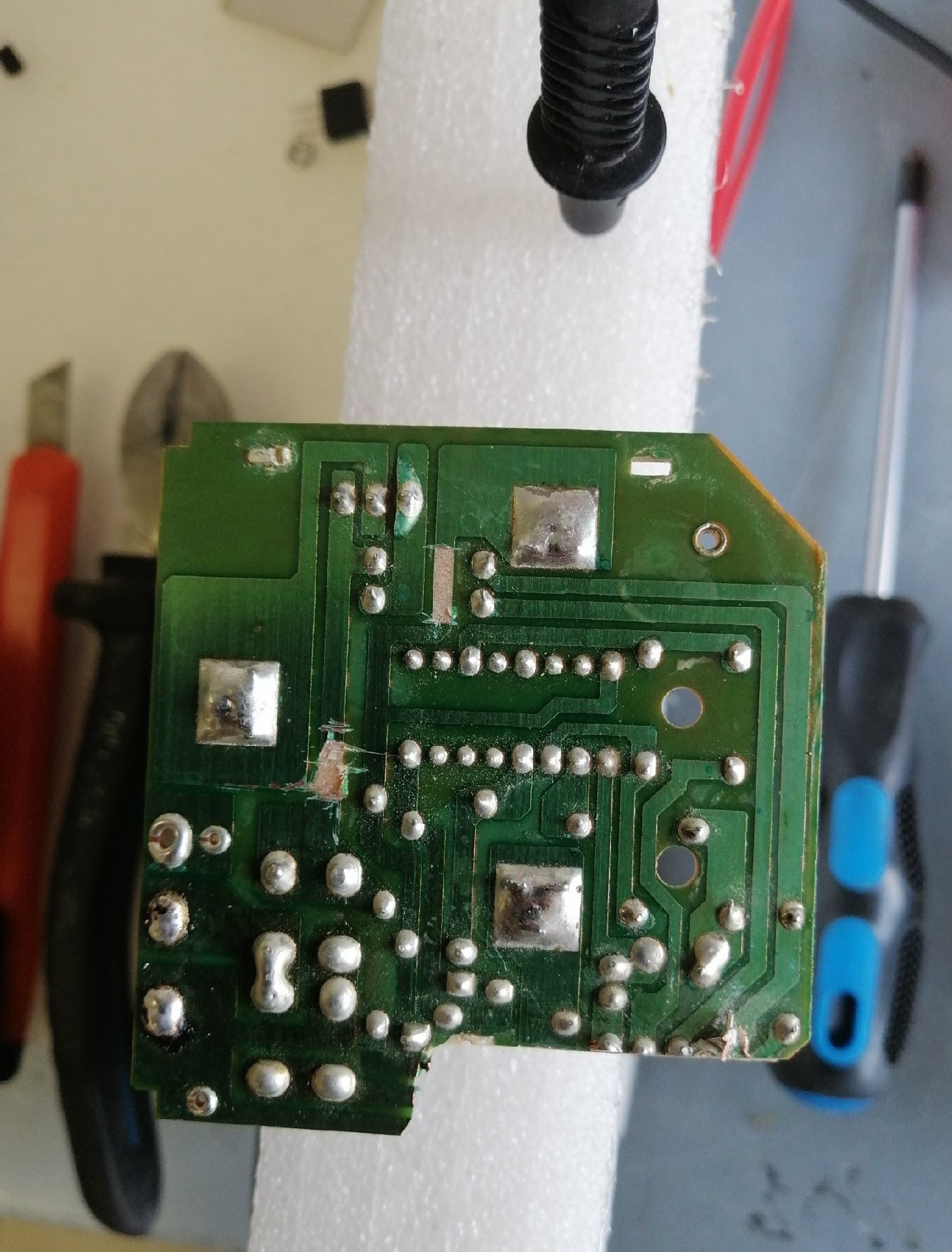

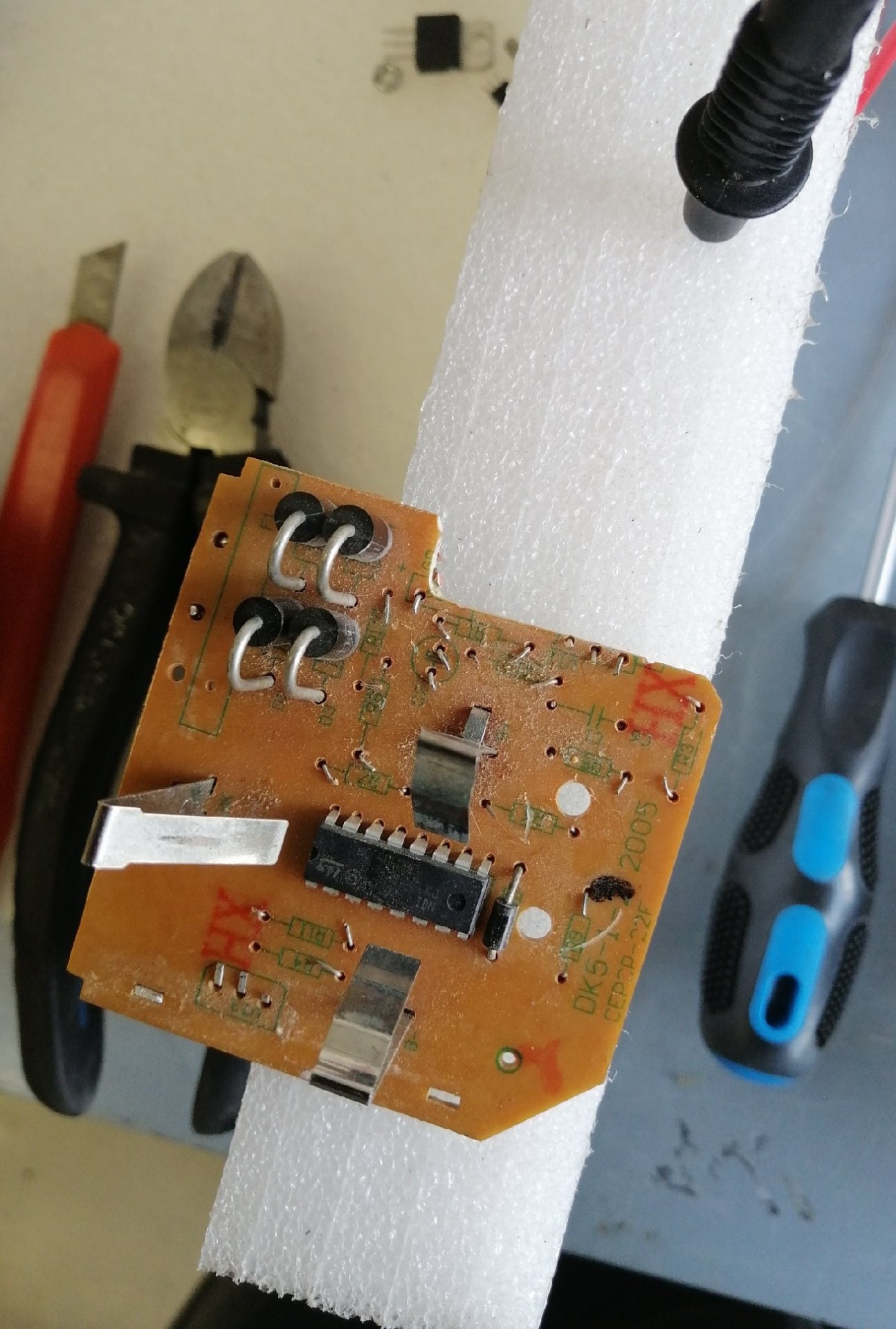

Но в принципе со всей этой плате, нам нужен только диодный мост, ну и сами пружинные контакты. Решено все лишние компоненты варварским методом вырвать, а саму плату обточить на станке, убрав лишние бока.

Дохрена места занимали две пластиковые трубки в корпусе, в них были вставлены светодиоды. Решено-трубки нахер! После такой лёгкой доработки плата преобразователя нашла своё место в коробчёнке.

Отделяем диодный мост от основной платы путём удаления лишних дорожек, таким же методом отделяем контактные пружины.

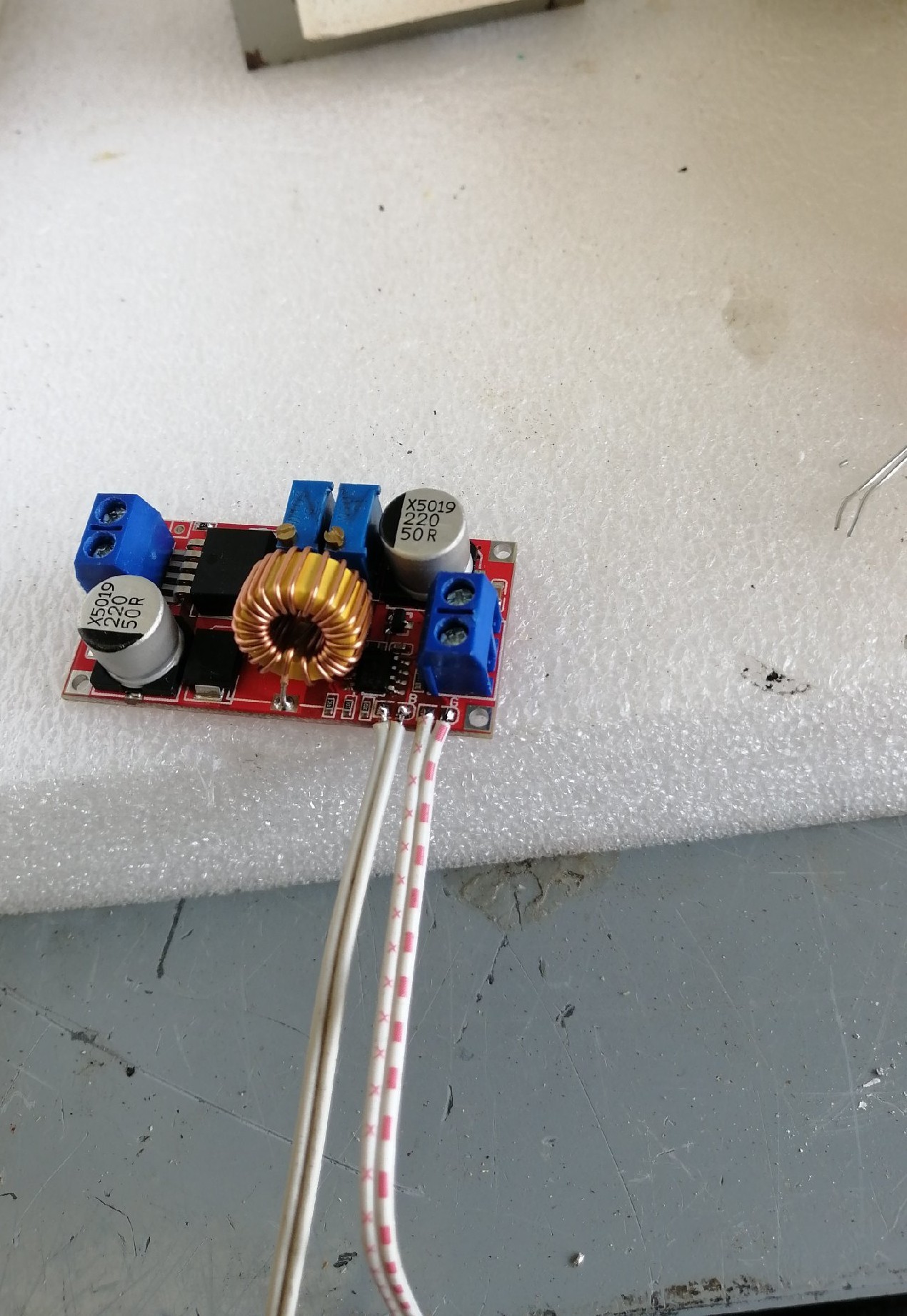

С платы преобразователя выпаиваем smd светодиоды и бережно припаиваем на их место проводки и родные светодиоды,не забываем соблюдать полярность.

Всё припаял на места. Настроил плату преобразователя на 18,5V и 1,5А. Максимальный ток преобразователя заявлен в 5А, но чует моё сердце это наглый пиздёж, при 2А она греется очень даже сильно.

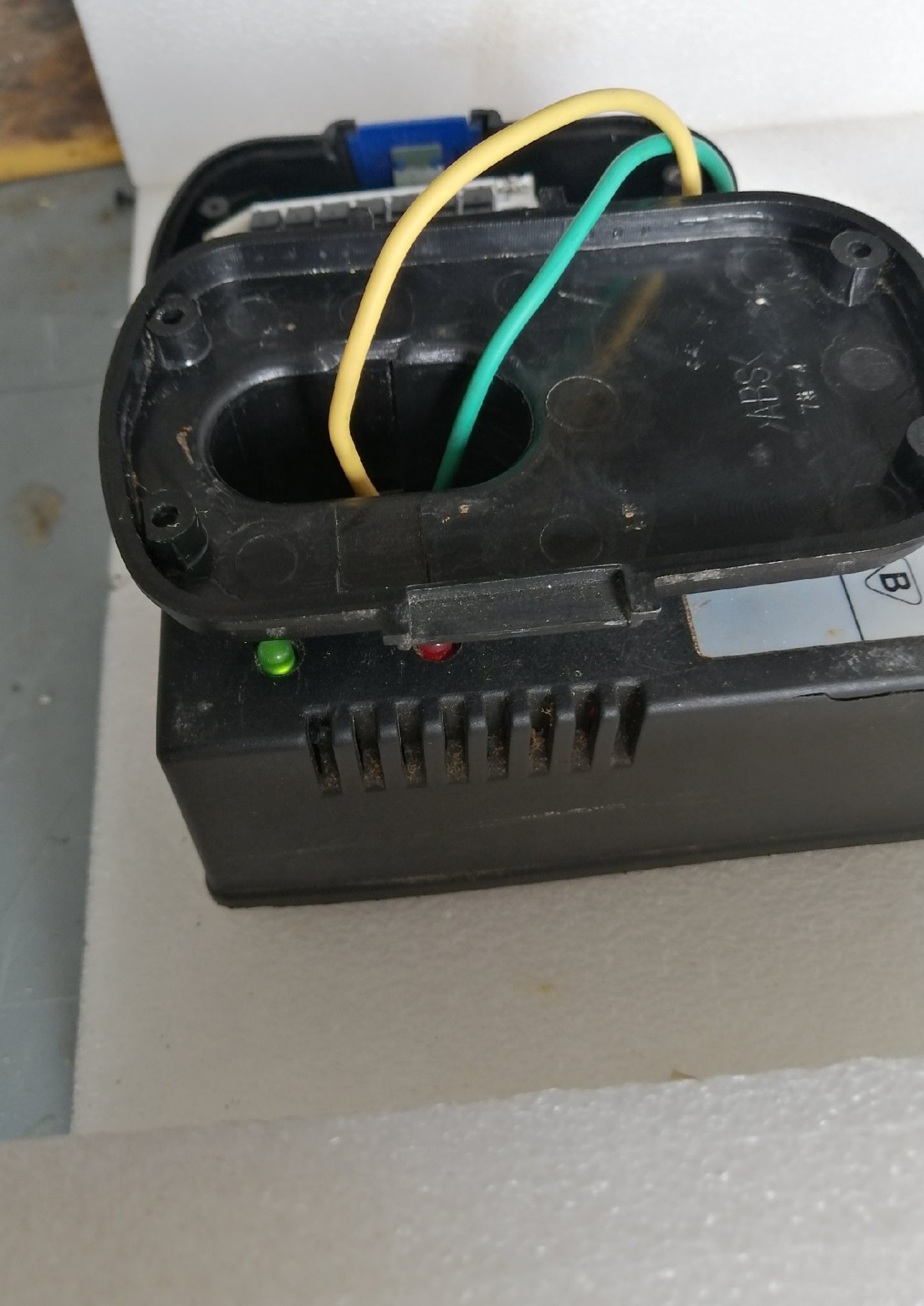

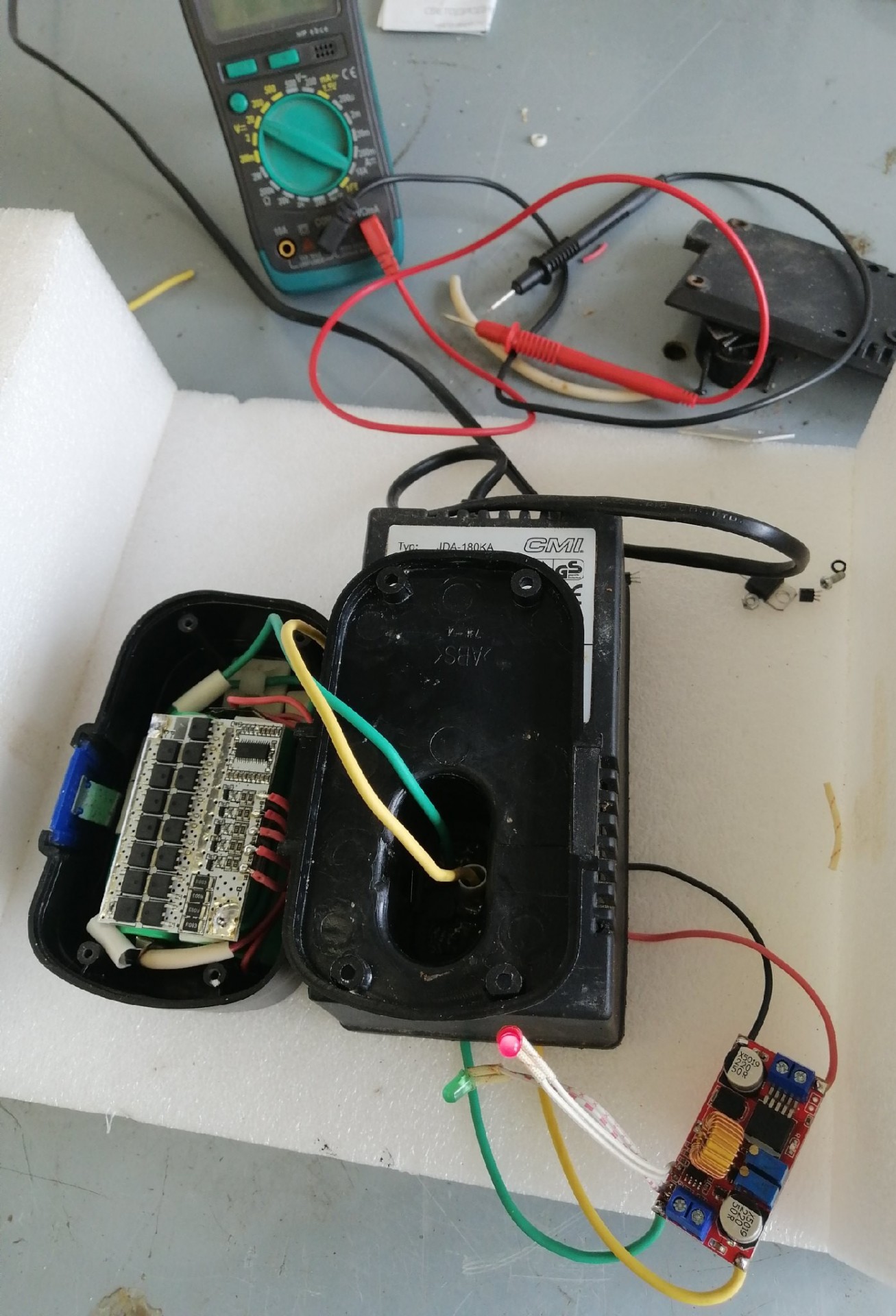

Ставим аккумулятор на заряд-работает! Загорается красный светодиод, заряд пошёл.

Запихиваем всё по своим местам, собираем. Готово!

При полном заряде аккумулятора, загорается зелёный светодиод.
Вот вроде и всё. Затраты меньше 1000р. Делал на работе, по времени убил часа два. Да, я не профессианал в таких делах, но было интересно. Шуруповерт получил вторую жизнь. Всем спасибо за внимание и хорошего дня.
