Начну с краю. Профессиональным ножеделом не являюсь, так иногда руки чешутся. С законом не ссорюсь, потому пилю для дому, для семьи, жене на кухню да в лес за грибами. ГОСТы читал, потому всё в рамках.
Данное изделие выполнено не на территории РФ и на эту территорию никогда не попадёт. По этому отвожу душу, тут можно.

29 фото

И так, коротко завязка.
В течении года один мой товарищ по работе доставал просьбами выпилить "меч кладенец". В его нерусском понятии эта железка должна выглядеть, как нож "рембо". Почему то терпеть не могу это зазубренное мачете. По тому динамил его бесконечными отмазками.
В итоге достал! Дабы не пересиливать себя делая то что не нравится, предложил ему посмотреть на русские ножи. Побродив минут пять по нету "заказчик" упёрся в "Рысь". По мне вещь достойная, интересная. На том и сошлись.
Сразу оговорюсь, что мастерская на работе, всё делалось не перерывах, перекурах. Материалы и инструмент использовал те, что под рукой.

2. Железку подобрал от Баадеровской машинки. Диск - 4мм толщина

Копия ножа "Рысь" на рождество

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
helvete
21.07.2020 - 15:58
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
3. Кому интересно, номер стали 7345522 UM-0164 и производитель UNIMERCO.
Стараясь попасть в реальный масштаб, распечатал фото на А4. Практически попал.
Вырезал и наклеил шаблон клинка. Диск не так уж и велик, потому под ручку буду приваривать шпильку.


Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 15:58
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
4. Далее просто. Вырезал отрезной машинкой, подровнял края заготовки.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 15:59
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
5. Сталь обрабатывается тяжело, напильник не берёт, сверло не сверлит. На наждаке обрабатывать гемор.

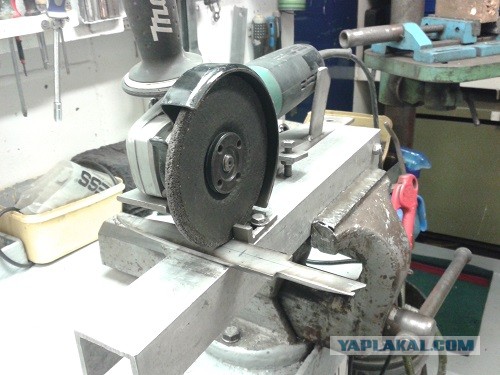

Что бы упростить процесс, я собрал такую вот приспособу. В неё крепится шлифмашинка, болтом выставляется зазор, прижимаем заготовку к упору и водим, тудым-сюдым. Всё вроде просто, но надо приноровиться. Ну и ТБ никто не отменял! Бережём глаза и пальцы!


Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:00
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373

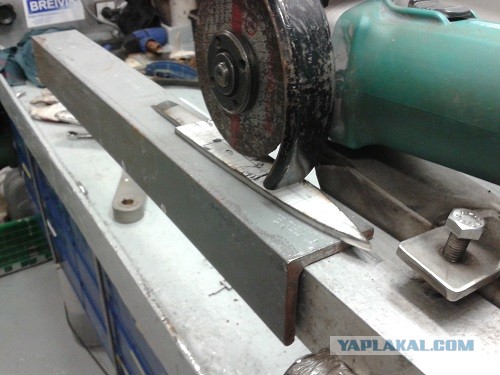

6. Начал с кровостоков. Приклеил железку к стальному уголку суперклеем, на пару капель.
Выставил глубину проточки 1мм. Включаем, пилим. Уголок сдвигаем, получаем канавку.


Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:01
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
7. Результат:


Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:02
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
8. Теперь фаска. Уточню немного, в нете все пильщики ножей называют это спусками. Я не против, просто в моём окружении это всегда называлось фаской, потому буду называть как привык. Снимаем метал, водим равномерно, следим за нагревом. Жаль обороты не регулируются, одно неверное движение и всё можно запороть.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:02
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
9. Получается вогнутая линза. Есть неприятные моменты. Диск стачивается и радиус кривизны меняется. По этому я одним диском протачиваю фаску с обоих сторон, а потом новым подравниваю. И ещё, когда долго точишь диск замыливается, перестаёт пилить и начинает нагревать заготовку

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:03
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373

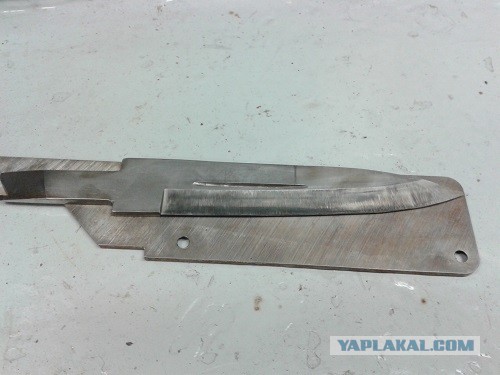

10. Что бы снять верхнюю треть, пришлось приклеить заготовку к стальной пластине. Так и плоскость не перекосит, и пальцы целее будут.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:03
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
11. Так вот оно получается. Сразу подточил в черновую.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:04
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373

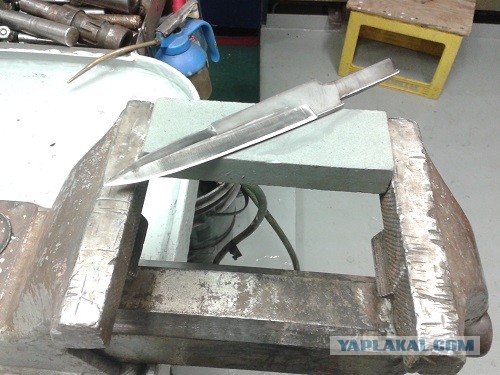

12. Теперь самое долгое и нудное. Шлифуем. Достаём из закромов стратегический запас наждачной бумаги и вперёд! Сначала соткой убираем канавы и ямы от диска, потом убираем риски от сотки и т.д. Окончательно заполировываем 2000-ной. Полировальной пасты у меня нет.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:05
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373

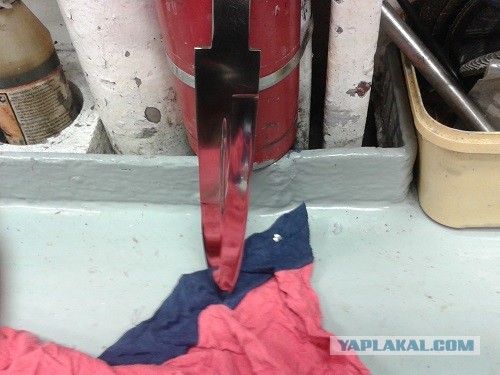

13. Вот такое зеркальце в итоге.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:05
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373

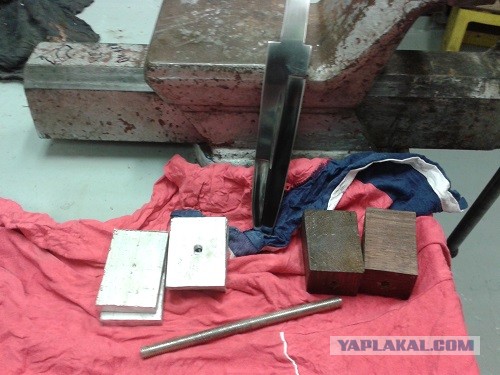

14. Приготовил шпильку на 8мм из нержавейки, алюминиевые пластинки, куски дерева (вроде бук).

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:06
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
15. Сверлим-пилим пластинки под крестовину (больстер). Насадил в тугую.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:07
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
16. Привариваем шпильку. Варил электродом сталь+нержавейка АRОSТА 309MOL.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:08
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
17. Пилим деревяху. Лобзик кривой с рождения, одну заготовку запорол. Написано "Сделан в Японии". Плоскость пилки под углом к линии пиления и болтается как чёртичто. Площадка не плоская, выгнута. С бадуна что ли делали? Саке прокисшее было!

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:08
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
18. Собрал рукоятку на клей. Клей, похож на ПВА, только встаёт быстрей. Дерево сориентировал волокнами в противоположную сторону. Заготовил оправки из фторопласта.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:10
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
19. По весне прошлого гола срукожопил себе простенький станочек, вот и пригодился. Вместо резца шлифмашина, диск толстый, шлифовальный.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:10
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
20. Проточил, шлифанул бумагой 100-ой.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:11
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
21. На римский меч похоже.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:11
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
22. Пилим крестовину.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:12
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
23. И снова шлифмашинка. Ставим лепестковый диск, "плющим" ручку.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:13
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
24. Бумагой 100-й окончательно формуем рукоятку, сглаживаем углы.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:13
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373

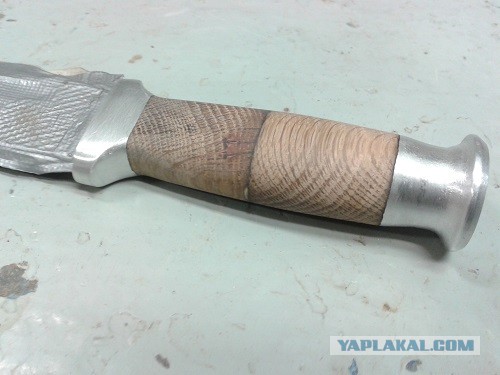

25. Шлифуем, уменьшая зернистость бумаги, последняя опять же мелкая 2000-я.

Копия ножа "Рысь" на рождество

[^]
helvete
21.07.2020 - 16:14
Статус: Offline


Приколист

Регистрация: 3.11.15
Сообщений: 373
26. Пропитываю вот таким маслом, другого у меня всё равно нет. Мажу, грею феном, опять мажу, опять грею... где то раз на 5-7. Потом тряпочкой полируем.
