Ремонт беспроводного пылесоса, или не дождетесь, буржуи проклятые

Рассказ про переделку буржуйского пылесоса с запрограммированным устареванием. Буков постараюсь минимизировать.

Будет 8 фото

Энное время назад был куплен очень удобный беспроводной пылесос Electrolux ERG101. Как на картинке. Пылесосить ламинат много тяги не надо и со своей задачей этот пылесос справлялся на ура.

Первый год. Полный заряд хватало на 20-25 минут, как раз на всю квартиру. Потом его стало не хватать на трехкомнатную квартиру. Потом на пол квартиры, потом и с одной комнатой не справлялся… А в итоге включаешь, 20 секунд вжжжжух и лампочка мигает, что аккум разряжен.

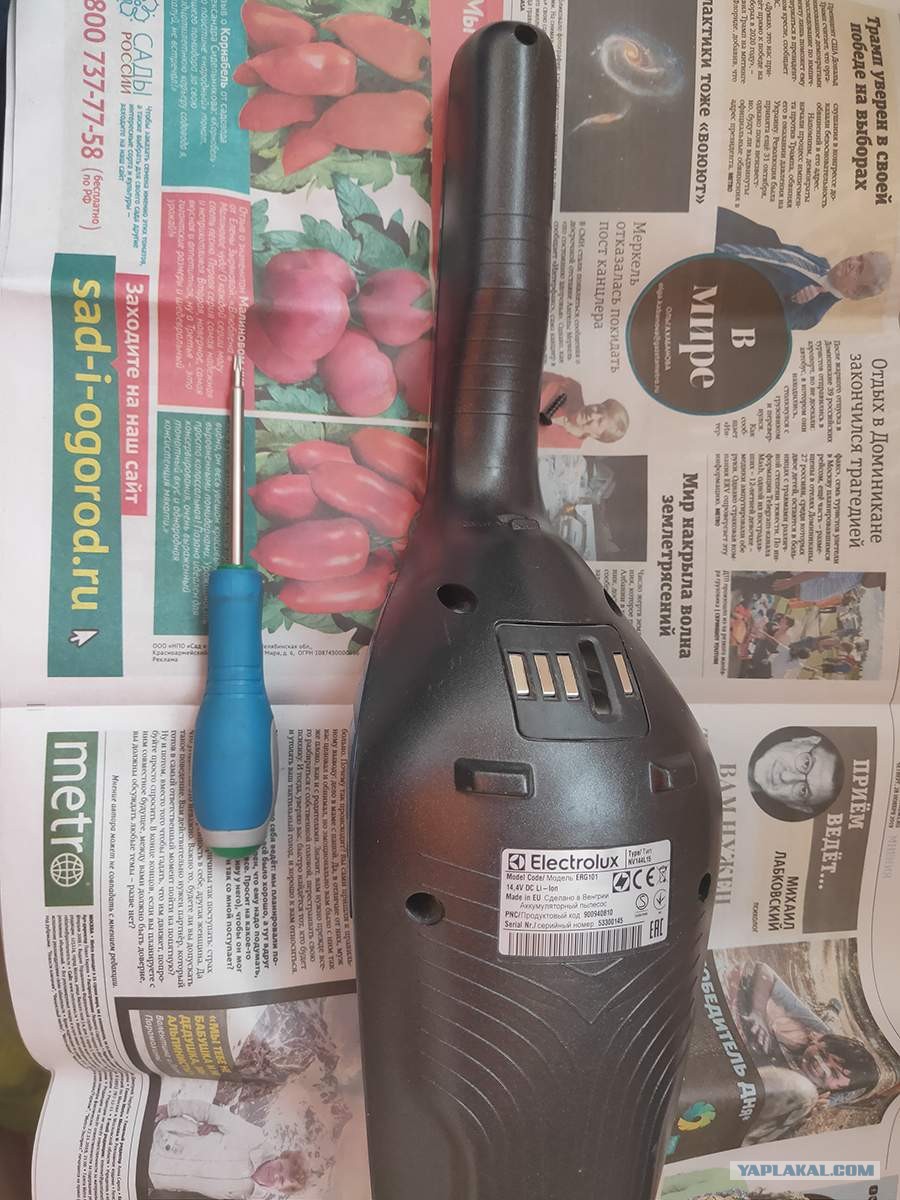

Мы ж рукожопы, поэтому мы вскрываем пылесос. Нужна будет отвертка с torx10 с длинным тонким жалом.

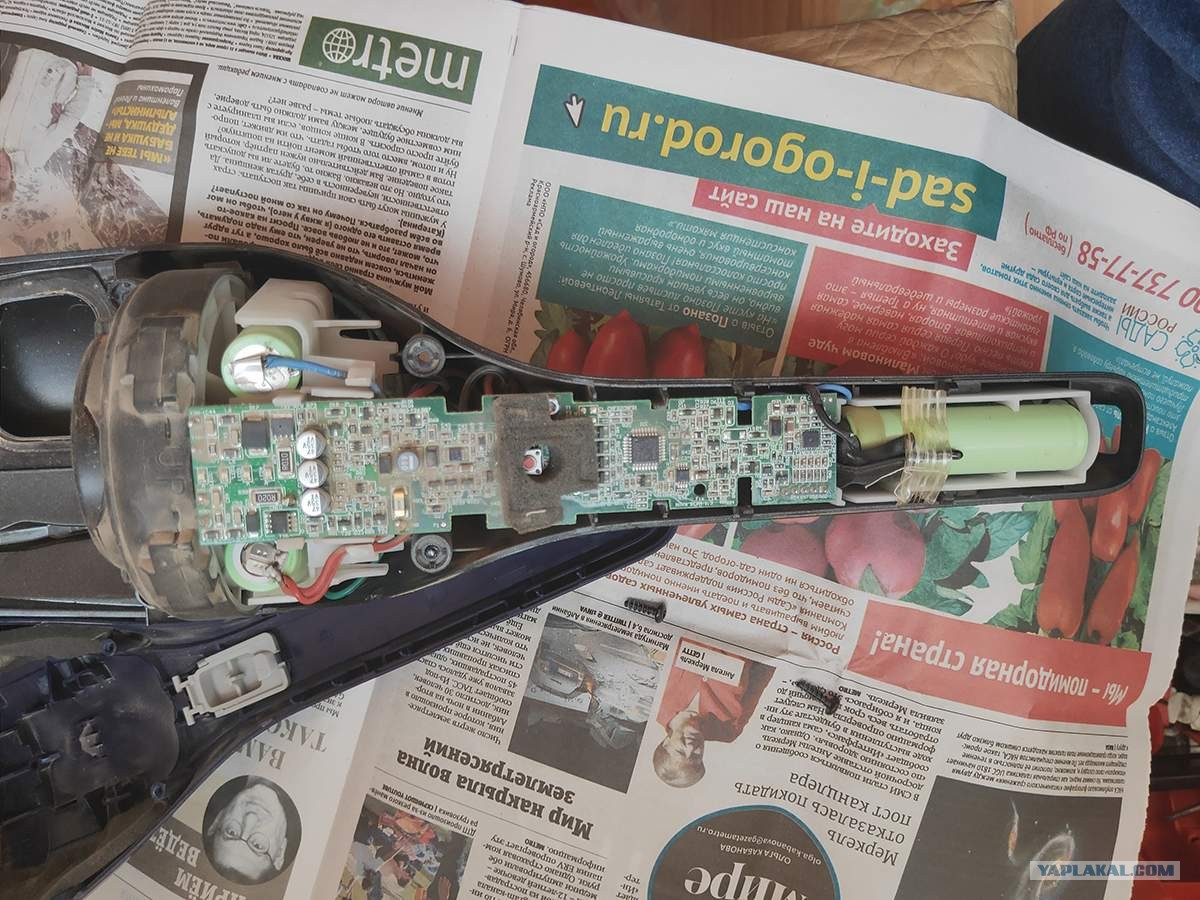

Вскрываем и видим 4 стандартных банки 18650 и плату. Вроде бы все просто. Надо заменить 4 акка и все будет как новое. Что мы благополучно и делаем. И….! ничего. Тот же самый вжжжжжжжух на 20 секунд и акк разряжен. Странно, банки точно исправные. Проверяем старые родные акки. Они, конечно, не новые, но и не 20 секунд. Лезем в тырнет, ремонт такого пылесоса от 3000 руб. Понятно, что тут все устаревание зашито в контроллер. Определенное количество циклов и пылесос не работает. Материмся и вспоминаем, что пришли недавно платы для переделки шуруповерта на Литий. Значит будем перекраивать на этот вариант.

Раз уж вскрыли надо все старательно отмыть. Режем нещадно провода и в раковину.

Покрутив повертев корпус, пришел к выводу что влезет 6 банок. Т.е. схема из 3х спаренных акков. Емкость будет огого! Вариант первый, зеленая плата на 3 аккумулятора и 40А тока. Это обещание от китайцев. Паяем, включаем и… Плата не выдерживает пусковой ток только турбинки, уходит в защиту. Значит с нижним мотором щетки и подавно не будет работать.

Ладно, мы ж изначально китайцам не верим, поэтому заказывали 2 варианта платы. Берем второй вариант на обещанные 100А тока. Паяем схему включаем и… Бинго все работает, турбина жужжжжжжжит очень старательно.

Обматываем плату некошерной белой, но очень плотной изолентой. Теплоотвод не нужен плата не греется совсем. Упихиваем 6 аккумуляторов в корпус.

В старую кнопку врезаем клавишный выключатель, над кнопкой врезаем индикатор заряда от наших же китайских друзей. Дремель в этом деле просто незаменим. Конечный вид на фото. Контакты между зарядной подставкой и пылесосом сохраняем.

Итого имеем: плата зарядки зеленая ~150р, плата зарядки белая ~240р, индикатор заряда ~100р
Банки 18650 6 шт из какого-то аккумулятора сдохшего ноута – бесплатно. Емкости сдвоенных акков хватает минимум на 60 минут непрерывной работы. Этого хватает трижды пропылесосить трехкомнатную квартиру. Проверялось специально на одной зарядке.

Запланированное устаревание можно победить, но придется приложить руки и чуть испортить внешний вид. Зато на выходе увеличенное время работы и удовлетворенность собственным рукожопством.

Всем спасибо за внимание, я кончил!
