195-метровая башня, заполненной расплавленной солью. Соль нагревается до экстремальных температур от 10 000 зеркал, производит пар и вырабатывает электричество для штата Невада

Добыча и использование энергии Солнца — одно из важнейших достижений человека с точки зрения энергетики. Основная сложность теперь заключается даже не в собирании солнечной энергии, а в её хранении и распределении. Если удастся решить этот вопрос, то традиционные предприятия, работающие на ископаемом топливе, можно будет отправить на пенсию.

SolarReserve — компания, предлагающая использовать расплавленную соль в солнечных электростанциях и работающая над альтернативным решением проблем хранения. Вместо использования солнечной энергии для выработки электроэнергии и дальнейшего хранения её в солнечных батареях, SolarReserve предлагает перенаправлять её на тепловые накопители (башни). Энергетическая башня будет получать и хранить энергию. Способность расплавленной соли оставаться в жидкой форме делает из неё совершенное средство для термального хранения.

Задача компании — доказать, что её технология может сделать солнечную энергию доступным источником энергии, работающим круглосуточно (как на любой электростанции, работающей на ископаемом топливе). Концентрированный солнечный свет нагревает в башне соль до 566 °C, и она хранится в гигантском изолированном резервуаре, пока не будет использована для создания пара для запуска турбины. Впрочем, обо всём по порядку.

Солёная солнечная энергия - 195-метровая башня, заполненная солью

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Jus
16.06.2020 - 12:45
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 345000
Начало

Главный технолог SolarReserve, Уильям Гулд более 20 лет потратил на развитие технологии CSP (concentrated solar power) с расплавленной солью. В 1990-х годах он был руководителем проекта демонстрационной установки Solar Two, построенной при поддержке Министерства энергетики США в пустыне Мохаве. Десятилетием раньше там же проверяли сооружение, которое подтвердило теоретические расчеты, о возможности коммерческой выработки энергии с помощью гелиостатов. Задача Гулда заключалась в том, чтобы разработать аналогичный проект, в котором вместо пара используется нагретая соль, а также найти доказательства, что энергия может быть сохранена.

При выборе ёмкости для хранения расплавленной соли Гулд колебался между двумя вариантами: производителем котлов с опытом работы на традиционных электростанциях, работающих на ископаемом топливе, и компанией Rocketdyne, которая производила ракетные двигатели для НАСА. Выбор был сделан в пользу ракетостроителей. Отчасти из-за того, что в начале своей карьеры Гулд работал инженером-ядерщиком в гигантской строительной компании Bechtel, работавшей над калифорнийскими реакторами San Onofre. И считал, что не найдёт более надёжной технологии.

Сопло реактивного двигателя, из которого вырываются горячие газы, на самом деле состоит из двух обечаек (внутренней и внешней), в фрезерованных каналах которых прокачиваются топливные компоненты в жидкой фазе, охлаждая металл и удерживая сопло от плавления. Опыт Rocketdyne в разработке подобных устройств и работе в сфере высокотемпературной металлургии пригодился при разработке технологии использования расплавленной соли на солнечной электростанции.

Проект Solar Two мощностью 10 МВт успешно функционировал в течение нескольких лет и был выведен из эксплуатации в 1999 году, подтвердив жизнеспособность идеи. Как признаётся сам Уильям Гулд, у проекта были некоторые проблемы, которые нужно было решить. Но основная технология, используемая в Solar Two, работает и в современных станциях вроде Crescent Dunes. Смесь нитратных солей и рабочие температуры идентичны, отличие лишь в масштабах станции.

Преимущество технологии использования расплавленной соли заключается в том, что она позволяет поставлять мощность по требованию, а не только тогда, когда светит солнце. Соль может сохранять тепло в течение нескольких месяцев, поэтому иногда случающийся пасмурный день не влияет на доступность электроэнергии. Кроме того, выбросы электростанции минимальны, и, конечно же, нет никаких опасных отходов, созданных в качестве побочного продукта процесса.

Принципы работы

Солнечная электростанция использует 10 347 зеркал (гелиостатов), установленных на 647,5 гектар (это 900 с лишним футбольных полей), чтобы сконцентрировать солнечный свет на центральной башне высотой в 195 метров и заполненной солевой «начинкой». Эта соль нагревается солнечными лучами до 565 °C, и тепло хранится, а затем используется для преобразования воды в пар и для работы генераторов, производящих электричество.

Солёная солнечная энергия - 195-метровая башня, заполненная солью

[^]
Jus
16.06.2020 - 12:45
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 345000
Зеркала называются гелиостатами, так как каждое из них может наклоняться и поворачиваться, чтобы точно направлять свой луч света. Расположенные в концентрических кругах, они фокусируют солнечный свет на «приемнике» в верхней части центральной башни. Сама башня не светится, приемник имеет матово-чёрный цвет. Эффект свечения возникает как раз-таки из-за концентрации солнечных лучей, нагревающих ёмкость. Горячая соль стекает в резервуар из нержавеющей стали ёмкостью 16 тыс. м³.

Солёная солнечная энергия - 195-метровая башня, заполненная солью

[^]
Jus
16.06.2020 - 12:46
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 345000
Соль, которая при этих температурах выглядит и течет почти так же, как вода, проходит через теплообменник, чтобы вырабатывать пар для работы стандартного турбогенератора. В баке содержится достаточно расплавленной соли для работы генератора в течение 10 часов. Это составляет 1100 мегаватт-часов хранения, или почти в 10 раз больше, чем самые большие системы ионно-литиевых батарей, которые были установлены для хранения возобновляемой энергии.


[^]
Jus
16.06.2020 - 12:46
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 345000
Трудный путь

Несмотря на перспективность идеи, нельзя сказать, что SolarReserve добились успеха. Во многих отношениях компания оставалась стартапом. Хотя стартапом энергичным и ярким во всех смыслах. Ведь первое, что вы увидите, взглянув в сторону электростанции Crescent Dunes, это свет. Столь яркий, что на него невозможно смотреть. Источником света служит 195-метровая башня, горделиво возвышающаяся над пустынными территориями Невады примерно на половине пути между маленьким городком Рино и Лас-Вегасом.

Где-то в часе езды отсюда находится знаменитая Зона 51, секретный военный объект, который этим летом всем интернетом грозились штурмовать, дабы «спасти» инопланетян из рук американского правительства. Такое соседство приводит к тому, что путешественники, увидевшие необычайно яркое свечение, порой спрашивают местных жителей, не стали ли они свидетелями чего-то необычного или даже инопланетного. И потом искренне огорчаются, узнав, что это всего лишь солнечная электростанция, окружённая полем зеркал шириной почти 3 км.

Строительство Crescent Dunes началось в 2011 году благодаря ссудам от правительства и инвестициям от NV Energy, основной коммунальной компании Невады. А построили электростанцию в 2015 году, примерно на два года позже запланированного срока. Но и после постройки не всё шло гладко. Например, в первые два года часто ломались и не работали должным образом насосы и трансформаторы для гелиостатов, которые были недостаточно мощными. Поэтому выходная мощность на Crescent Dunes была ниже запланированной в первые годы работы.

Была и ещё одна сложность — с птицами. Попадая под «прицел» концентрированного солнечного света, несчастная птаха превращалась в прах. По словам представителей SolarReserve, их электростанции удалось избежать регулярной и массовой «кремации» птиц. Совместно с несколькими национальными организациями был разработан специальный план, позволяющий смягчить любые потенциальные угрозы электростанции. Эта программа была утверждена в 2011 и предназначена для уменьшения потенциального риска для птиц и летучих мышей.

Но самой большой проблемой для Crescent Dunes стала утечка в резервуаре для хранения горячей соли, обнаруженная в конце 2016 года. Согласно технологии, гигантское кольцо, опирающееся на пилоны на дне резервуара, распределяет расплавленную соль по мере ее поступления из приемника. Сами пилоны должны были быть приварены к полу, а для кольца необходима возможность смещения, так как изменения температуры вызывают расширение/сжатие материалов. Вместо этого, из-за ошибки инженеров, все это хозяйство крепко-накрепко сварили вместе. Как результат, при температурных изменениях днище резервуара прогибалось и протекало.

Сама по себе утечка расплавленной соли не представляет особой опасности. При попадании на гравийный слой под резервуаром расплав сразу остыл, превратившись в соль. Тем не менее, остановка электростанции затянулась на восемь месяцев. Изучались причины утечки, виновные в инциденте, последствия
ЧП и другие вопросы.

На этом неприятности SolarReserve не закончились. Производительность электростанции оказалась ниже запланированной в 2018 году, при этом средний коэффициент мощности составил 20,3% по сравнению с запланированным коэффициентом мощности 51,9%, С. В результате Национальная лаборатория возобновляемых источников энергии США (NREL) начала 12-месячное исследование стоимости проекта CSP, сосредоточив внимание на проблемах производительности и непредвиденных расходах. Как итог, сначала на компанию подали в суд и заставили сменить руководство, а в 2019 году и вовсе вынудили признать своё банкротство.

Это ещё не конец

Но даже это не поставило крест на развитии технологии. Ведь есть аналогичные проекты и в других странах. Например, подобные технологии используются в солнечном парке имени Мохаммеда ибн Рашида Аль Мактума — самая крупной в мире сети солнечных электростанций, объединенных в едином пространстве в Дубаи. Или, допустим, Марокко. Там ещё больше солнечных дней, чем в США, а потому и эффективность электростанции должна быть выше. И первые результаты показывают, что этой действительно так.

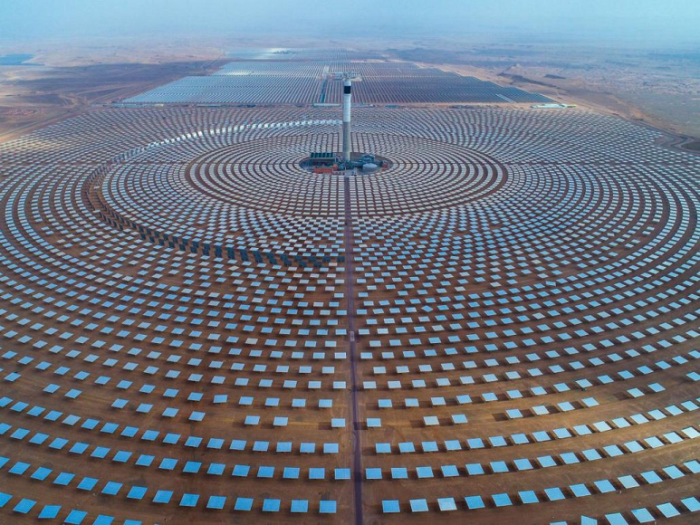

Башня CSP Noor III мощностью 150 МВт в Марокко превысила плановые показатели по производительности и заполнению хранилища в первые несколько месяцев эксплуатации. А затраты на финансирование проектов по хранению энергии в башне соответствуют ожидаемым прогнозам, уверяет Ксавье Лара, старший консультант CSP Инженерная группа Empresarios Agrupados (EA).

Солёная солнечная энергия - 195-метровая башня, заполненная солью

[^]
Jus
16.06.2020 - 12:46
Статус: Offline


Скарификатор перикарда

Регистрация: 30.05.06
Сообщений: 345000
Запущенная в декабре минувшего года, электростанция Noor III демонстрирует замечательную производительность. Noor III, установленный испанской SENER и китайской энергетической строительной корпорацией SEPCO, является крупнейшим в мире эксплуатационным башенным заводом и вторым по интеграции технологии хранения расплавленной соли.

Эксперты считают, что надежные ранние данные о производительности Noor III о производительности, гибкости генерации и интеграции хранилищ должны снизить проблемы с надежностью CSP-башни и хранилищ и снизить стоимость капитала для будущих проектов. В Китае правительство уже объявило о программе по созданию 6000 МВт CSP с хранилищем. SolarReserve сотрудничает с государственной компанией Shenhua Group, которая занимается строительством электростанций, работающих на угле, для разработки 1000 МВт выработки расплавленной соли CSP. Но будут ли строить такие башни-накопители дальше? Вопрос.

Впрочем, буквально на днях компания Heliogen, принадлежащая Биллу Гейтсу, заявила о своём прорыве в использовании концентрированной солнечной энергии. Heliogen смогли повысить температуру с 565 °C до 1000°C. Тем самым открыв возможность использования солнечной энергии в производстве цемента, стали, нефтехимической продукции.

via

[^]
Шлюз
16.06.2020 - 12:49
20
Статус: Offline


Ярила

Регистрация: 2.04.16
Сообщений: 3418
Круть! У нас, правда, столько солнца нет.

[^]
Баклан1
16.06.2020 - 12:51
43
Статус: Offline


Юморист

Регистрация: 8.08.19
Сообщений: 414
Заебешься зеркала протирать.

[^]
Моглик
16.06.2020 - 12:54
18
Статус: Offline


Балагур

Регистрация: 23.07.19
Сообщений: 868
Нормально шагают ребята. Про использование соли даже не знал. Знал, что есть зеркала направленные на накопители... КОроче спасибо ТС

[^]
shadowalone
16.06.2020 - 12:56
11
Статус: Offline


Шутник

Регистрация: 15.07.14
Сообщений: 99
Недавно трубили про эту технологию, и про гибель птиц от неё, так что не взлетит.
трубили явно не просто так - значит кому-то это мешает.

[^]
Моглик
16.06.2020 - 12:57
6
Статус: Offline


Балагур

Регистрация: 23.07.19
Сообщений: 868
Цитата (Шлюз @ 16.06.2020 - 12:49)
Круть! У нас, правда, столько солнца нет.

а куда оно нафиг делось. Даже если подумать, в заполярье можно устроить полгода бесплатной энергетики, а "в ночь" уходить на прежние энергоресурсы.
Нормально зеркал поставить и хоть в пасмурный день собирай солнечную энергию, хоть в дождь... со снегом тоже можно порешить.

[^]
Boomss
16.06.2020 - 13:26
7
Статус: Offline


Хохмач

Регистрация: 28.10.14
Сообщений: 669
Цитата (Моглик @ 16.06.2020 - 12:57)
Цитата (Шлюз @ 16.06.2020 - 12:49)
Круть! У нас, правда, столько солнца нет.

а куда оно нафиг делось. Даже если подумать, в заполярье можно устроить полгода бесплатной энергетики, а "в ночь" уходить на прежние энергоресурсы.
Нормально зеркал поставить и хоть в пасмурный день собирай солнечную энергию, хоть в дождь... со снегом тоже можно порешить.

Задолбаешься каждые пол года проводить консервацию то расконсервацию то одного то другого производства энергии. И эта энергетика вот совсем не бесплатная, стоимость этой станции и поддержка её в рабочем состоянии, транспортировка электроэнергии... Оно тебе в жизни не окупится, если по полгода только работать будет.
В дождь и снег отражать солнце? Ничё се... А то что фотки сверху из пустыни, где нет снега и дождь минимально в году, тебя не смутило?

[^]
sysop666
16.06.2020 - 13:27
8
Статус: Offline


Приколист

Регистрация: 13.04.15
Сообщений: 273
Интересно, какие потери на преобразованиях? Если сравнить с вариантом "искусственной ГЭС" - есть свет, закачиваем воду наверх, в искусственное озеро, нет света - вода стекает вниз и крутит турбину.
Правда, для такого проекта нужен приличный перепад высот. Зато никаких "тепловых лучей", перегретых солей, технология проста и безопасна (главное аварийный сток предусмотреть). Ну и при морозах могут быть проблемы.

Это сообщение отредактировал sysop666 - 16.06.2020 - 13:28

[^]
ai200869
16.06.2020 - 13:39
3
Статус: Offline


Ярила

Регистрация: 5.10.16
Сообщений: 2018
с падающими ценами на энергоносители, все эти технологии просто дорогие игрушки

[^]
Шлюз
16.06.2020 - 13:53
3
Статус: Offline


Ярила

Регистрация: 2.04.16
Сообщений: 3418
Цитата (ai200869 @ 16.06.2020 - 13:39)
с падающими ценами на энергоносители, все эти технологии просто дорогие игрушки

Это пока они дорогие, а обкатают и будут как мобилы у всех.

[^]
raftman
16.06.2020 - 14:18
10
Статус: Offline


Балагур

Регистрация: 6.11.15
Сообщений: 963
самое высокое КПД использования солнца - это растения

[^]
Steban
16.06.2020 - 14:20
10
Статус: Offline


Ярила

Регистрация: 16.06.08
Сообщений: 8396
Цитата (Jus @ 16.06.2020 - 12:45)
Концентрированный солнечный свет нагревает в башне соль до 566 °C

Вроде 800°C температура плавления соли.

Поваренная соль(NaCl) -Температура плавления 800,8 °С, кипения 1465 °С. Силикат натрия (NaSiO3) - жидкое стекло. Плавится при температуре 1088˚С Селитра натриевая (NaNO3) температура плавления - 308˚С
Хлористое серебро (AgCl) Температура плавления - 55˚С
Цианистый калий (KCN) Температура плавления - 634,5˚С

P.S.На Хабр`е длиннющее обсуждение этой статьи.
Путного объяснения про температурный режим так и не нашёл.

Это сообщение отредактировал Steban - 16.06.2020 - 15:03

[^]
AlHighlander
16.06.2020 - 14:51
6
Статус: Offline


Ярила

Регистрация: 16.01.13
Сообщений: 15188
Цитата
Соль может сохранять тепло в течение нескольких месяцев,

Офигенный аргумент. Доказывать я его, конечно же не буду.

Кстати именно это предложение является ключевым во всём проекте. Если оно будет ложно, то всё остальное смысла не имеет, поскольку гелиостанции, работающие на воде, уже давно успешно работают.
И зеркала отмывать научились и на автомат их вращение за солнцем поставили.

Проблема электроэнергии и тепла - хранение. Если бы можно было реально запасать, то это перевернуло бы всю экономику. А когда КПД выработки электроэнергии на современных ТЭС составляет 30-35%, то сложно говорить о каком-то смысле запасать электро/теплоэнергию, теряя ещё и на её хранении.

Это сообщение отредактировал AlHighlander - 16.06.2020 - 14:52

[^]
gle33
16.06.2020 - 15:27
9
Статус: Online


Приколист

Регистрация: 18.05.17
Сообщений: 275
Диким зелёным сказка понравится. А смотреть на 1000 и одно условие работы этой хуеты не обязательно.самая дешёвая энергия это атом. А эта ебала сама себя не окупит как и ветряки. Вся эта зелёная энергетика существует только на датациях за наш счёт.

Размещено через приложение ЯПлакалъ

[^]
TaimLes
16.06.2020 - 15:42
9
Статус: Offline


Ярила

Регистрация: 23.06.19
Сообщений: 1242
электростанция это прикрытине, а на самом деле они анунакам семафорят

[^]
samogon48
16.06.2020 - 15:55
2
Статус: Offline


Приколист

Регистрация: 5.08.14
Сообщений: 372
Цитата (gle33 @ 16.06.2020 - 15:27)
Диким зелёным сказка понравится. А смотреть на 1000 и одно условие работы этой хуеты не обязательно.самая дешёвая энергия это атом. А эта ебала сама себя не окупит как и ветряки. Вся эта зелёная энергетика существует только на датациях за наш счёт.

ТАПРК проекта 641 "Акула" имел на борту два водо-водяных реактора тепловой мощностью по 190 МВт каждый, на гребной вал они выдавали мощность 50 000 лошадиных сил (тоже каждый).Итого, если взять примерную мощность обычного мобильного телефона, то она будет равна одному ватту. То есть мощность наших реакторов была равна суммарно мощности примерно трёхсот восьмидесяти миллионов мобильных телефонов. ©

для технически не разумеющего читателя 380 МВт = 380.000.000 сотовых телефонов ничего не значит (ну типа дорого все это стоит и чо!).
Предлагаю аналогию (дальше нудно): 5,5 мм (самый тонкий смартфон) х 380 миллионов = 2090 километров.
Джомолунгма (8848 метров высотой) - стыдливо стоит в углу, еще бы, она в 236 раз ниже.
спизженно отсюда
https://legal-alien.ru/almanakh/akuly-iz-st...anosto-megavatt]My Webpage[/url]

[^]
Tarlabnor
16.06.2020 - 16:00
1
Статус: Offline


Юморист

Регистрация: 29.10.15
Сообщений: 543
Сдаётся мне - статья из серии "трудности перевода". Переводил товарищь, не имеющий ни какого отношения к теме статьи. Отсюда и столько возникающих вопросов.

[^]
linkman
16.06.2020 - 17:05
0
Статус: Offline


Хохмач

Регистрация: 2.12.12
Сообщений: 747
Цитата (Steban @ 16.06.2020 - 14:20)
Цитата (Jus @ 16.06.2020 - 12:45)
Концентрированный солнечный свет нагревает в башне соль до 566 °C

Вроде 800°C температура плавления соли.

Поваренная соль(NaCl) -Температура плавления 800,8 °С, кипения 1465 °С. Силикат натрия (NaSiO3) - жидкое стекло. Плавится при температуре 1088˚С Селитра натриевая (NaNO3) температура плавления - 308˚С
Хлористое серебро (AgCl) Температура плавления - 55˚С
Цианистый калий (KCN) Температура плавления - 634,5˚С

P.S.На Хабр`е длиннющее обсуждение этой статьи.
Путного объяснения про температурный режим так и не нашёл.

Там раствор соли

[^]
VicV
16.06.2020 - 17:13
1
Статус: Offline


Ярила

Регистрация: 3.10.10
Сообщений: 6726
Цитата (linkman @ 16.06.2020 - 16:05)
Цитата (Steban @ 16.06.2020 - 14:20)
Цитата (Jus @ 16.06.2020 - 12:45)
Концентрированный солнечный свет нагревает в башне соль до 566 °C

Вроде 800°C температура плавления соли.

Поваренная соль(NaCl) -Температура плавления 800,8 °С, кипения 1465 °С. Силикат натрия (NaSiO3) - жидкое стекло. Плавится при температуре 1088˚С Селитра натриевая (NaNO3) температура плавления - 308˚С
Хлористое серебро (AgCl) Температура плавления - 55˚С
Цианистый калий (KCN) Температура плавления - 634,5˚С

P.S.На Хабр`е длиннющее обсуждение этой статьи.
Путного объяснения про температурный режим так и не нашёл.

Там раствор соли

Раствор чего с чем?

[^]
exoricst
16.06.2020 - 17:14
7
Статус: Offline


Ярила

Регистрация: 4.06.15
Сообщений: 7940
Цитата (raftman @ 16.06.2020 - 14:18)
самое высокое КПД использования солнца - это растения

Точнее самое низкое. От 1 до 3%. У солнечных панелей от 10 до 20%.

[^]
