Здравствуйте, уважаемые форумчане!

Ввиду того, что размеры аквариумов разнообразные, а подходящий по размеру светильник найти порой проблематично (либо используем то, что есть, либо переплачиваем в магазине, либо заказываем у наших китайских друзей и ждём, ждём, ждём посылочку) хочу поделиться с Вами конструкцией простого и дешёвого светильника.

Простых конструкций, уверен, очень много, но и эта, надеюсь, сможет кого-то выручить. До уровня именитых брендов и самоделок "правильного освещения" он, конечно же, не дотягивает, но это и не требовалось.

Образно говоря – требуемый светильник "на скорую руку".

27 фото и немного текста.

Есть у меня 15-ти литровая баночка-отсадник. Я туда переселяю молодняк от живородок, да и просто разгружаю основной объём. Не ахти какая, но всё же.
До сотворения нового светильника, освещение в ней было реализовано в виде старой настольной лампы с использованием LED Е27/15Вт/4000К/1350Лм:

Аквариумный светильник своими руками

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
maximkoff
9.06.2020 - 12:39
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Всё бы ничего, но лишнее место на тумбе, да и как-то вообще не очень.
И тут попался мне на глаза светодиодный светильник. Самый обычный. Аналог 18-ти ваттной люминесцентной лампы:


Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:40
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Производитель и параметры не особо важны:

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:40
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Всё хорошо (в пределах разумного, конечно), но он слишком длинный.
Т.к. банка у меня длиной 36см, а светильник 60см было принято решение – резать!
Вскрываем "пациента".
Ничего необычного: линейка из 44-х светодиодов…:


Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:41
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
…и драйвер:

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:41
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Процесс расчёта требуемой длины, с учётом штатного крепления, описывать не буду, т.к. это индивидуально в каждом отдельном случае, но на одном моменте хочу остановиться подробнее (вдруг кто не знает).
Забегая вперёд, после сборки и включения обнаружил, что светильник очень, нет, ОЧЕНЬ сильно греется. Мало того, что теплоотвода от светодиодной ленты нет как такового, так ещё и лишнее тепло в акву поступать будет.
Пришлось вскрывать драйвер:


Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:42
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Собран он на CL1502. Даташит (Datasheet) содержит формулу расчёта токового резистора. Анализ установленных элементов показал, что в этой цепи стоят два резистора параллельно. Номиналом в 1,6 и 1,5 Ом. При таком сопротивлении линейка потребляет 516 мА и сильно греется. Чтобы уменьшить нагрев светодиодов, необходимо ограничить потребляемый ток.
Сказано – сделано!
Рассчитываем, согласно формуле и приходим к пониманию того, что если выпаять один из резисторов, получим искомый результат. При удалении резистора на 1,5 Ом – ток 250 мА, при удалении резистора 1,6 Ом – ток 266 мА. 516/2=258 мА – половина потребления, 266 мА – ближайшая величина. Решено. Удаляем резистор сопротивлением 1,6 Ом (на плате R4,) указанный стрелкой:

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:42
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Вот он поближе:

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:42
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Включаем, проверяем – отлично!
Яркость, если и изменилась, "на глаз" не сильно отличается, а вот температура корпуса выше 40 градусов за три часа теста так и не поднялась.
Это очень хорошо, учитывая толщину корпуса в 0,5мм! Светодиоды дольше "проживут".
Этот же вариант "переделки" можно и нужно использовать и в готовых (покупных) светильниках и лампах (последние сложнее разобрать).

[^]
maximkoff
9.06.2020 - 12:43
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Продолжим изготовление далее.
Корпус обрезал под требуемый размер.
Можно было резать простыми канцелярскими ножницами, но тогда получились бы заломы на профиле, поэтому использовал дремель:


Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:43
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Светодиодную линейку, также "в наглую", разделил на две равные части. Соединение светодиодов последовательное и плата вытравлена с тремя дорожками: "+"; "-"; "Линия". Всё просто. Зачищаем, припаиваем, крепим.

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:43
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665

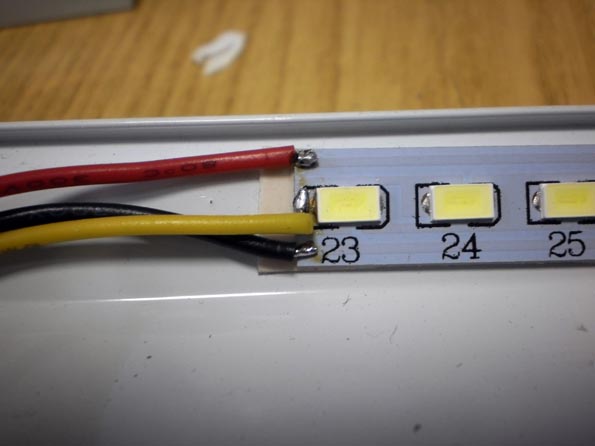

Единственное, на что требуется обратить внимание, так это на полюсовку при сборке. Плюс к плюсу:

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:44
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
...минус к минусу!

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:44
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
С электрикой, на данный момент, закончили.
Крепление!
Крепление... Крепление... Из чего бы его сделать, так чтобы и просто, и дёшево?

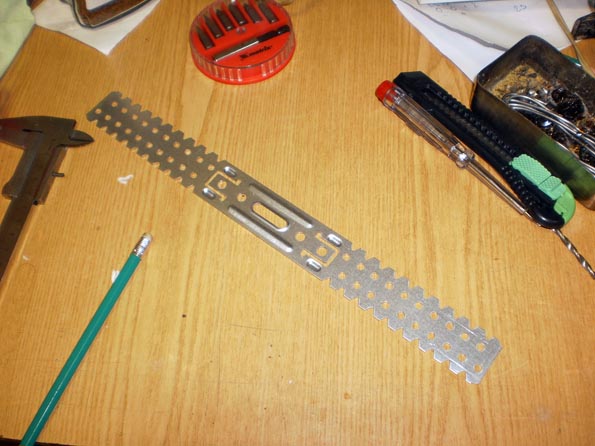

О! Подвес для гипсокартона! Иди-ка сюда, дорогой!

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:44
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Размеры подвеса 306*30мм.
Формую его по-месту и…
Вот удача!
Он идеально подошёл по всем параметрам:

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:45
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Вот так он будет на своём рабочем месте:

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:45
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
…и так:

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:45
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Для прочей безопасности его необходимо закрепить, благо, конструкция позволяет. Примеряем-размечаем по-месту (да, да, да – «на глаз»):

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:45
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
…сверлим:

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:46
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
…крепим:

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:47
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Осталось совсем немного – установить сетевой шнур, выключатель, вилку:

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:47
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
Устанавливаем доработанный светильник на его рабочее место, включаем и...

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:48
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
...

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:48
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
...наслаждаемся проделанной работой!

Это сообщение отредактировал maximkoff - 9.06.2020 - 12:48

Аквариумный светильник своими руками

[^]
maximkoff
9.06.2020 - 12:49
Статус: Offline


Ярила

Регистрация: 5.05.17
Сообщений: 1665
По-моему получилось весьма неплохо, да ещё и за копейки. В зелёном строймаркете такой (аналогичный) светильник сто́ит около 300руб., подвесы по 7 руб./шт., а провод, вилку и выключатель, без которого можно обойтись, можно найти почти в каждом доме.

[^]
