Вдохновившись постом По следам тенсегрити... решил и я изготовить подобную игрушку.

Только стол, как правильно заметили комрады, будет совсем бестолковой поделкой.

Поэтому решил сделать стул. И из стакана ничего не прольется и еще одно сидячее место в гараже будет.

12 фото.

По следам "По следам трансегрити..."

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
nanostorm
7.05.2020 - 17:15
Статус: Online


Хохмач

Регистрация: 29.10.15
Сообщений: 650

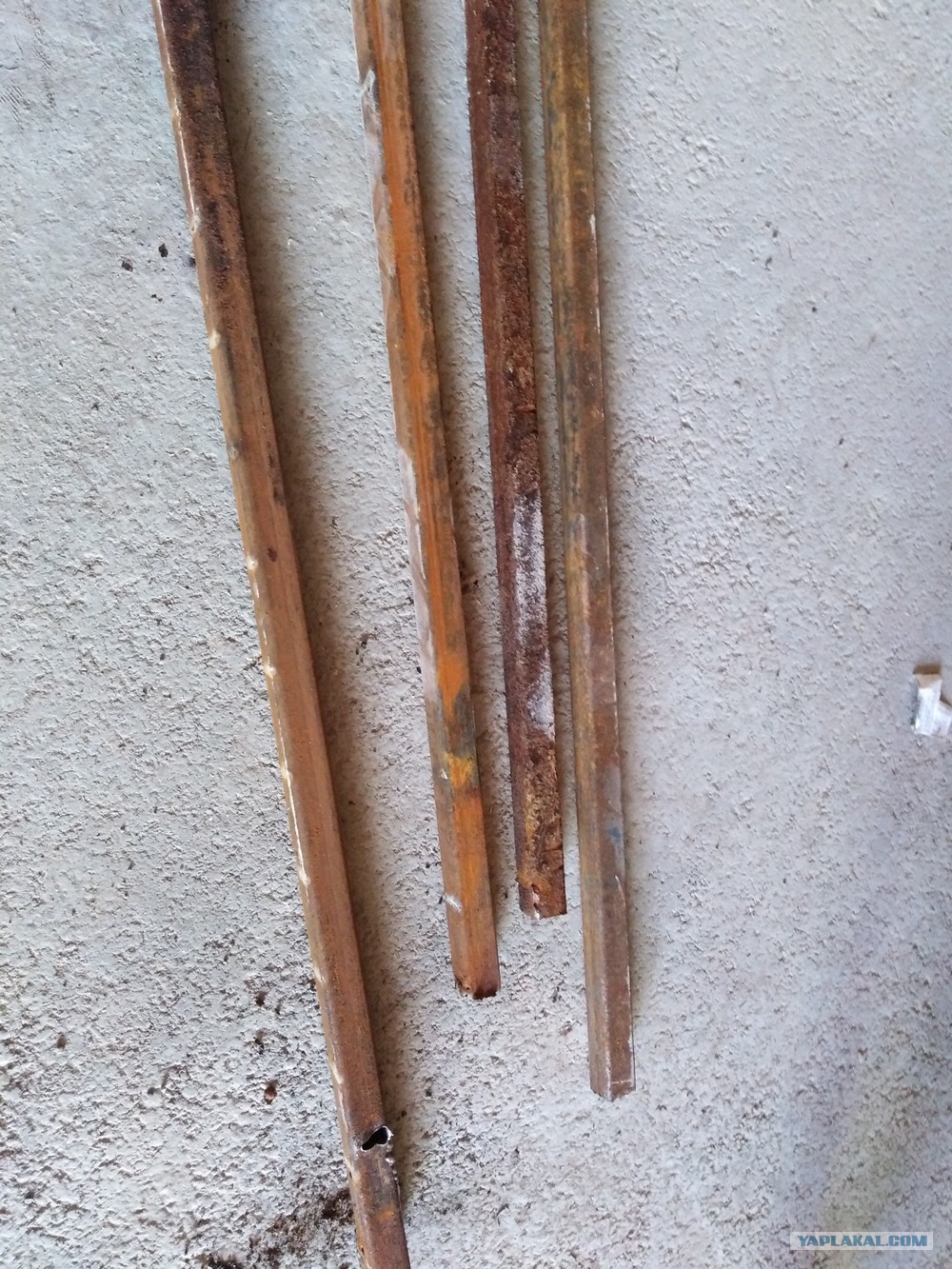

2. Достаем из закромов трубу 20*20
фото 2 из 12

По следам "По следам трансегрити..."

[^]
nanostorm
7.05.2020 - 17:15
Статус: Online


Хохмач

Регистрация: 29.10.15
Сообщений: 650

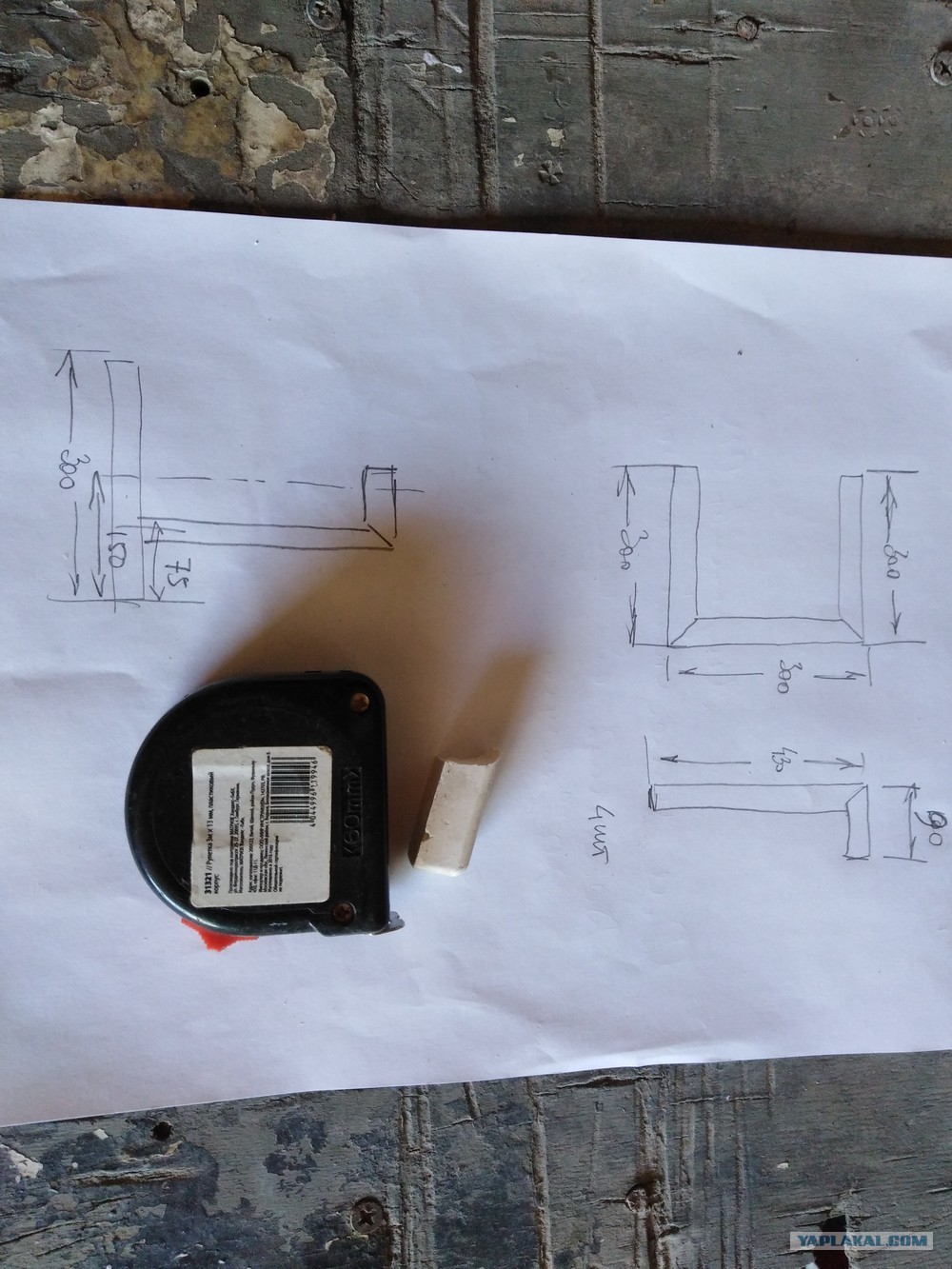

3. Чертим картинку как настоящие инженеры
фото 3 из 12

По следам "По следам трансегрити..."

[^]
nanostorm
7.05.2020 - 17:15
Статус: Online


Хохмач

Регистрация: 29.10.15
Сообщений: 650

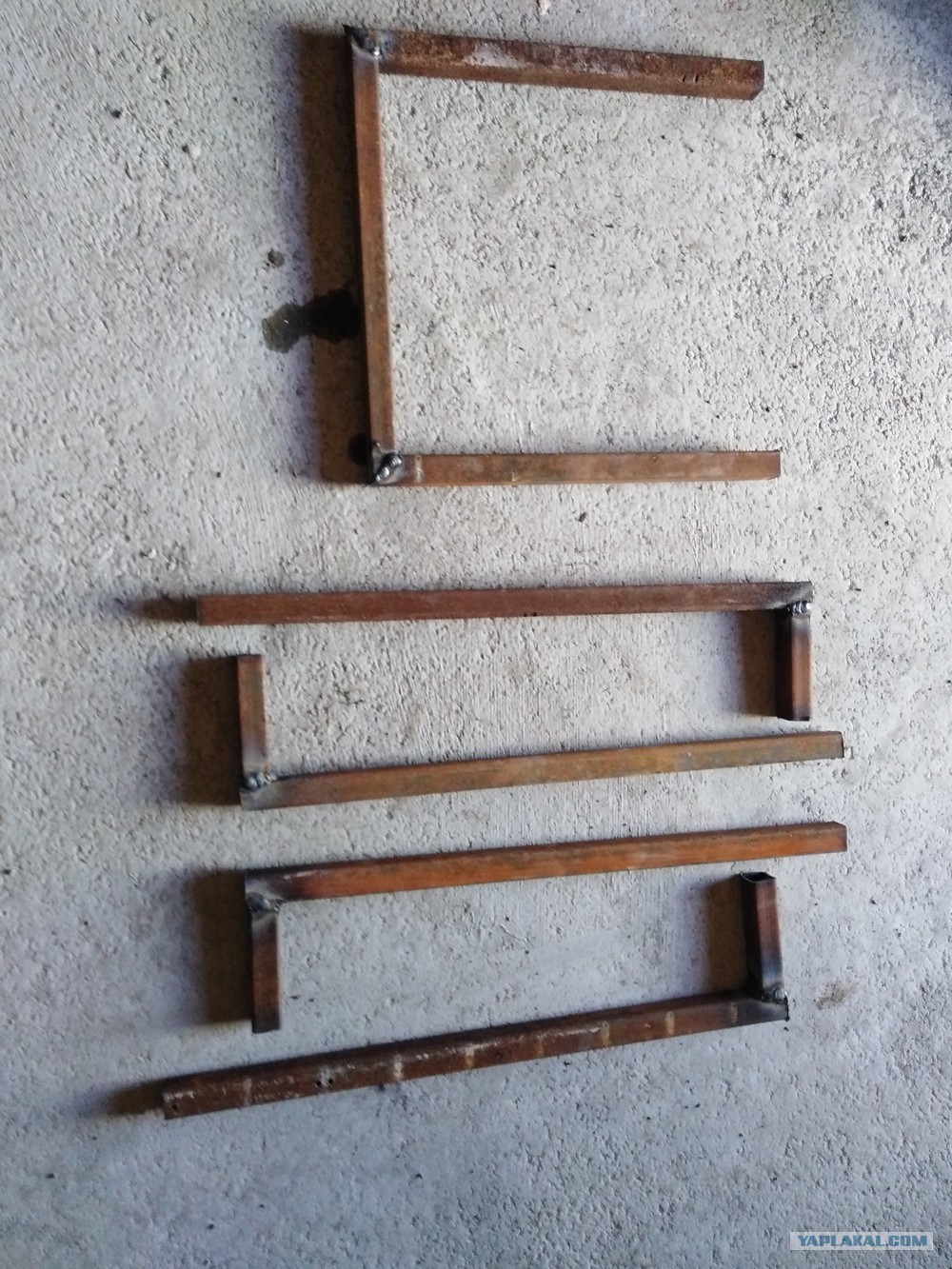

4. Пилим в размер, собираем сваркой
фото 4 из 12

По следам "По следам трансегрити..."

[^]
nanostorm
7.05.2020 - 17:16
Статус: Online


Хохмач

Регистрация: 29.10.15
Сообщений: 650

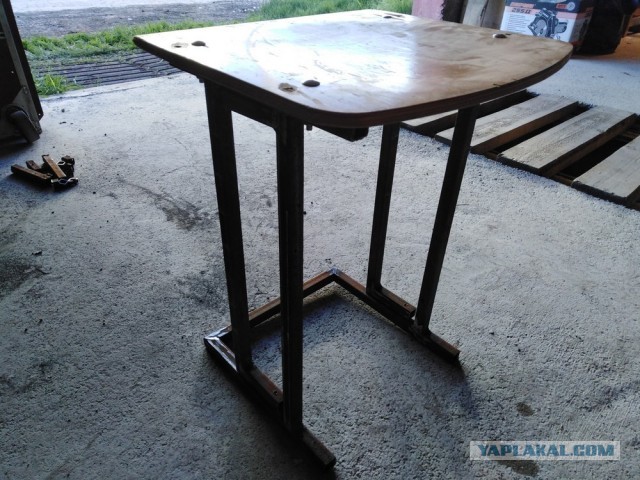

5. В закромах седушка нашлась, Собираем начерно. Проверяем - косяков нет.
фото 5 из 12

По следам "По следам трансегрити..."

[^]
nanostorm
7.05.2020 - 17:16
Статус: Online


Хохмач

Регистрация: 29.10.15
Сообщений: 650

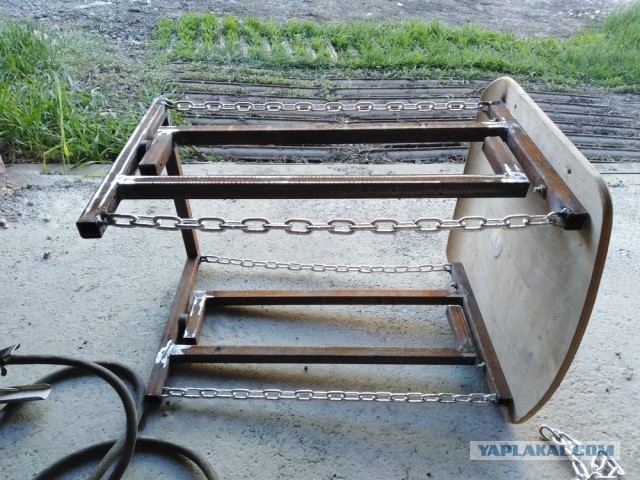

6. Ставим цепи по углам. Здесь важно, чтобы они были одинаковой длины. Талрепов и тросовых зажимов не надо - это лишнее.
фото 6 из 12

По следам "По следам трансегрити..."

[^]
nanostorm
7.05.2020 - 17:17
Статус: Online


Хохмач

Регистрация: 29.10.15
Сообщений: 650
7. Натяг цепей производим путем распора технологической прокладкой. Пока все идет нормально.
фото 7 из 12

По следам "По следам трансегрити..."

[^]
nanostorm
7.05.2020 - 17:17
Статус: Online


Хохмач

Регистрация: 29.10.15
Сообщений: 650

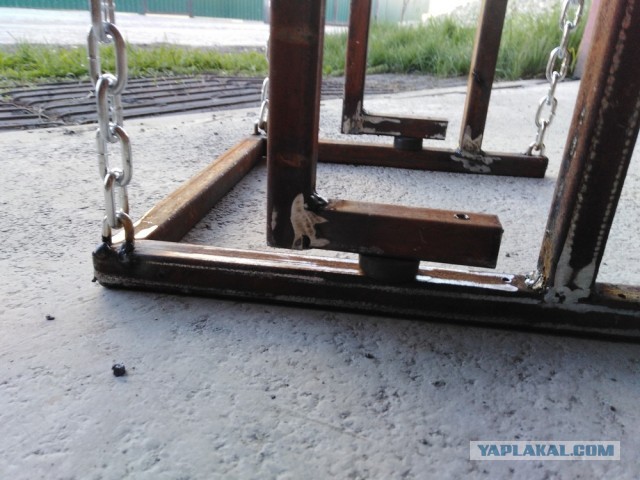

8. Технологические прокладки ближе
фото 8 из 12

По следам "По следам трансегрити..."

[^]
nanostorm
7.05.2020 - 17:17
Статус: Online


Хохмач

Регистрация: 29.10.15
Сообщений: 650

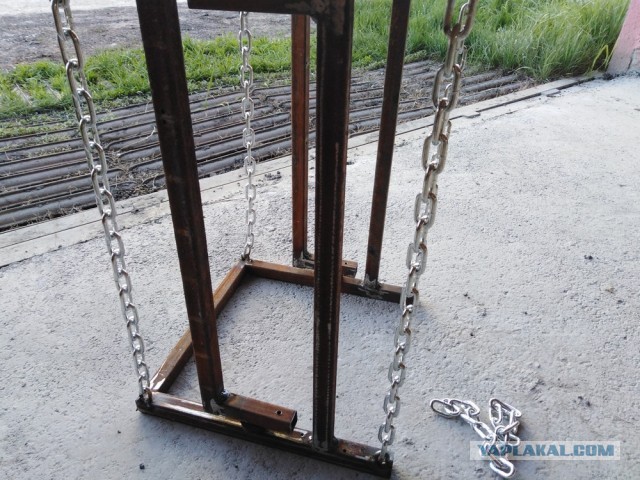

9. Ставим средние цепи - все готово. Если угловые цепи оказались ненатянутыми, можно самым нижним звеном натянуть и прихвать сваркой в этом положении. Как у меня получился ближний угол
фото 9 из 12

Это сообщение отредактировал nanostorm - 7.05.2020 - 17:19

По следам "По следам трансегрити..."

[^]
nanostorm
7.05.2020 - 17:18
Статус: Online


Хохмач

Регистрация: 29.10.15
Сообщений: 650
10. Испытания успешно пройдены
фото 10 из 12

По следам "По следам трансегрити..."

[^]
nanostorm
7.05.2020 - 17:18
Статус: Online


Хохмач

Регистрация: 29.10.15
Сообщений: 650

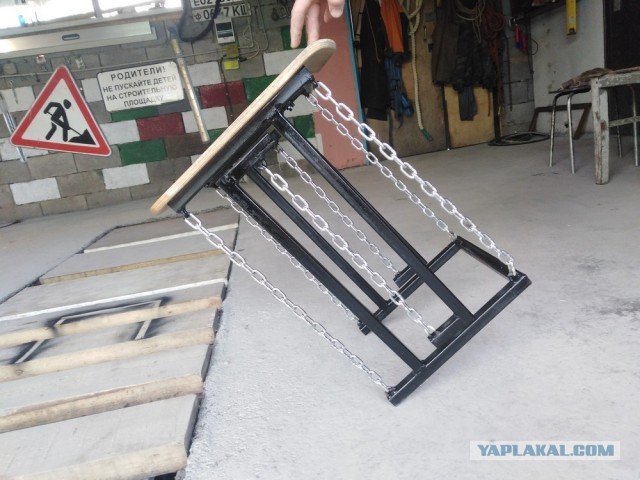

11. Жесткость во всех направлениях
фото 11 из 12

По следам "По следам трансегрити..."

[^]
nanostorm
7.05.2020 - 17:19
Статус: Online


Хохмач

Регистрация: 29.10.15
Сообщений: 650

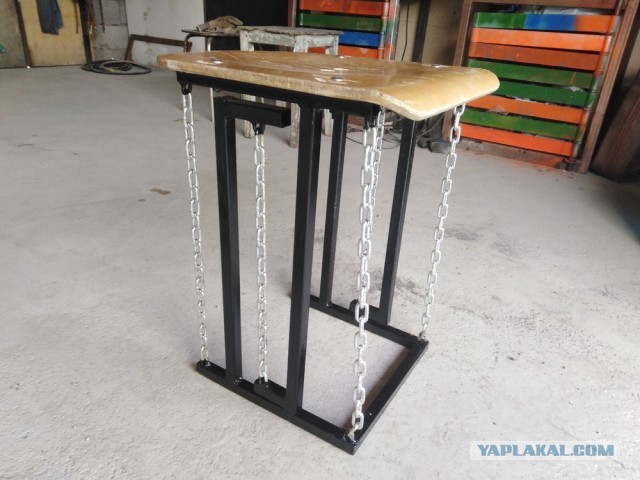

12. Покрашено и сдано в эксплуатацию. Еще есть видео, только не получается вставить. Да и так все понятно
фото 12 из 12

По следам "По следам трансегрити..."

[^]
Bashorc
7.05.2020 - 17:19
178
Статус: Online


Ярила

Регистрация: 8.05.15
Сообщений: 8666
И та же ошибка что и теме, на которую вы ссылаетесь.
Только там "короткие" цепи были короткие, а у вас избыточно длинные. На функционале никак не скажется, но пропадает ВАУ-эффект, ради которого собственно и задумывается столик.
Ни там, ни у вас не создается эффекта что столешница висит. Тут видимо очень важна пропорция длины цепей к высоте ножек.


Это сообщение отредактировал Bashorc - 7.05.2020 - 17:21

[^]
Homeza
7.05.2020 - 17:21
39
Статус: Online


Ярила

Регистрация: 1.10.13
Сообщений: 2883
Цитата (nanostorm @ 7.05.2020 - 17:14)
1. Вдохновившись этим
решил и я замутить подобную игрушку.
Только стол, как правильно заметили комрады, будет совсем бестолковой поделкой.
Поэтому решил сделать стул.
И пиво не прольется и еще одно сидячее место в гараже будет.
Логотип включил умышленно.
фото 1 из 12

Стойки длинные, визуально теряется весь прикол.

[^]
nanostorm
7.05.2020 - 17:24
16
Статус: Online


Хохмач

Регистрация: 29.10.15
Сообщений: 650
Цитата (Bashorc @ 7.05.2020 - 18:19)
И та же ошибка что и теме, на которую вы ссылаетесь.
Только там "короткие" цепи были короткие, а у вас избыточно длинные. На функционале никак не скажется, но пропадает ВАУ-эффект, ради которого собственно и задумывается столик.
Ни там, ни у вас не создается эффекта что столешница висит. Тут видимо очень важна пропорция длины цепей к высоте ножек.

Специально прочитал про это и сделал подлинее.
Буду переделывать

[^]
fpihlinski
7.05.2020 - 17:25
6
Статус: Offline


Ярила

Регистрация: 23.02.14
Сообщений: 2180
так то сварщег из тебя, как из говна пуля.. ой вээй blink.gif

[^]
Изюбрина
7.05.2020 - 17:25
12
Статус: Offline


Заразка

Регистрация: 29.05.12
Сообщений: 7631
Обожаю такие темы.
Достаем трубы, сварку, сидушку, цепи, лак, краску и вуаля. shum_lol.gif rulez.gif

А по сабжу, прикольно и здорово. Мне понравилось.

[^]
Bashorc
7.05.2020 - 17:25
18
Статус: Online


Ярила

Регистрация: 8.05.15
Сообщений: 8666
Цитата (nanostorm @ 7.05.2020 - 17:24)
Цитата (Bashorc @ 7.05.2020 - 18:19)
И та же ошибка что и теме, на которую вы ссылаетесь.
Только там "короткие" цепи были короткие, а у вас избыточно длинные. На функционале никак не скажется, но пропадает ВАУ-эффект, ради которого собственно и задумывается столик.
Ни там, ни у вас не создается эффекта что столешница висит. Тут видимо очень важна пропорция длины цепей к высоте ножек.

Специально прочитал про это и сделал подлинее.
Буду переделывать

Не ошибается только тот, кто ничего не делает. rulez.gif

[^]
Вансаныч
7.05.2020 - 17:25
0
Статус: Offline


Юморист

Регистрация: 18.09.16
Сообщений: 597
Ты сделал мой мозг.
Утащил в нетленку.

[^]
Artyom77
7.05.2020 - 17:28
27
Статус: Offline


Йошкин кот

Регистрация: 2.11.11
Сообщений: 1369
Цитата (nanostorm @ 7.05.2020 - 19:14)

Только стол, как правильно заметили комрады, будет совсем бестолковой поделкой.
Поэтому решил сделать стул.

Со всем уважением за прямые руки, но это не стул, это табурет.

[^]
ivаn
7.05.2020 - 17:36
44
Статус: Online


Приколист

Регистрация: 20.03.16
Сообщений: 200
Цитата (Artyom77 @ 07.05.2020 - 17:28)
Со всем уважением за прямые руки, но это не стул, это табурет.

В нашем клубе зануд новый президент.

Размещено через приложение ЯПлакалъ

[^]
KosterinB
7.05.2020 - 17:41
-1
Статус: Offline


Приколист

Регистрация: 27.02.18
Сообщений: 223
Как работает в вертикальной плоскости это понятно. А по горизонтали она же перемещаться может в двух направлениях. Там что сидеть и балансировать надо

Размещено через приложение ЯПлакалъ

[^]
СэмюэльВаймс
7.05.2020 - 17:50
10
Статус: Offline


Ярила

Регистрация: 12.03.16
Сообщений: 5422
Разочарован изделием...
Это не трансегрити, а визуально просто стул с цепями.

Но раз я и такого не сделал, то респект, хоть попытался rulez.gif

Это сообщение отредактировал СэмюэльВаймс - 7.05.2020 - 17:54

[^]
ЯД22
7.05.2020 - 17:58
4
Статус: Offline


Юморист

Регистрация: 16.08.14
Сообщений: 459
Хуйня какая то.

[^]
Kigo
7.05.2020 - 17:59
8
Статус: Online


Рязанское дезинфо

Регистрация: 3.09.12
Сообщений: 3613
ИМХО, что был вау эффект, цепь натяга должна быть ровно половина длинных цепей, и должна быть одна по центру, а так не смотрится

[^]
