Всем привет, вот и до меня дошла изоляция, все обьекты закрыты, работы нет, из дома никуда нельзя. Решил покопаться в телефоне и нарыл эти фото, делал для стажера и вот решил с вами тоже поделится методами обжимки меди, сварки оптики и установки фаст коннекторов. Все это в США.

38 пикч и немного пояснений, за последние 6 лет русский начинаю забывать, не судите строго.

Чем работают монтажники телекомуникаций за границей

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Tietrarch
17.04.2020 - 08:54
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
1.Процесс прост, снимаем оплетку.

Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:54
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
2.Срезаем ненужности

Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:54
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
3."Джэк" у нас составной. Это нижняя половина. Так-же на ней есть рисунок как и куда просовывать пары. F - Fron, R - Rear.


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:55
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
4.Просовываем пары.

Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:55
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
5.Раскидываем по своим слотам.

Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:55
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
6.Обрезаем. (не пошлите!)


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:56
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
7.Надеваем верхнюю половину.

Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:56
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
8.Обжимаем...ну...в идеале на фото должен был быть специальный инструмент, но я его прое...потерял :)

Это сообщение отредактировал Tietrarch - 17.04.2020 - 09:08

Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:56
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
9.Патч панель модульная, просто клацаем "джэк" и беремся за дуругой кабель.

Это сообщение отредактировал Tietrarch - 17.04.2020 - 08:56

Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:57
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115

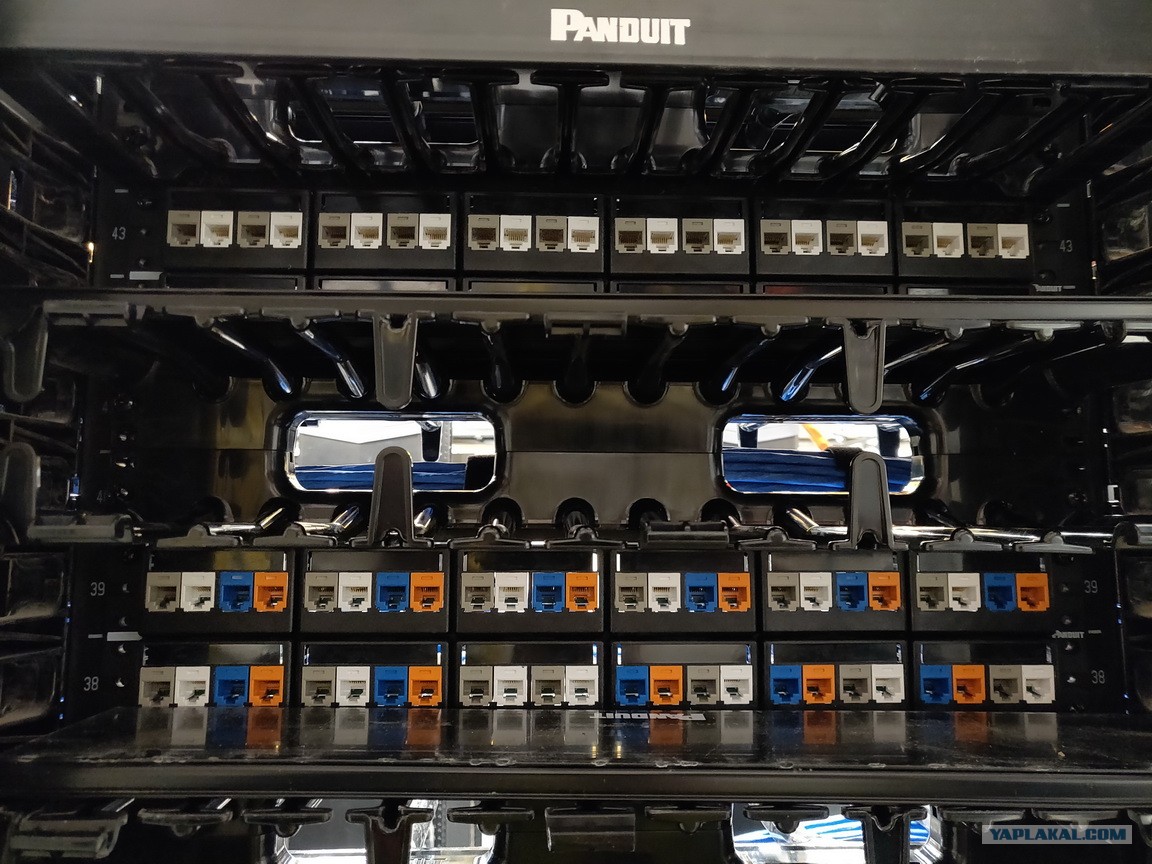

10.Вот так выглядят панели. Цветовой код указал клиент. Ну а за его деньги все что угодно.


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:57
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
11.И вот такая красота с другой стороны.

Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:57
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
12.Это самый китайский сварочник на котором мне доводилос работать. На нем все, скалыватель, стрипер.


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:58
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
13.Это колодка.


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:58
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
14.В нее вставляем волокно.


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:58
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
15.А это автоматический стриппер. Он его нагревает и вотом вытягивает уже готовое к скалыванию стекло. Стремный процесс, бывает ломает волокно.


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:59
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
16.Выглядит как-то так.


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:59
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
17.Скалыватель.

Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 08:59
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
18.Волокно готово к сварке. Одно.


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 09:00
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
19.Это коннекторы. Китайские, дешевые.


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 09:01
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115

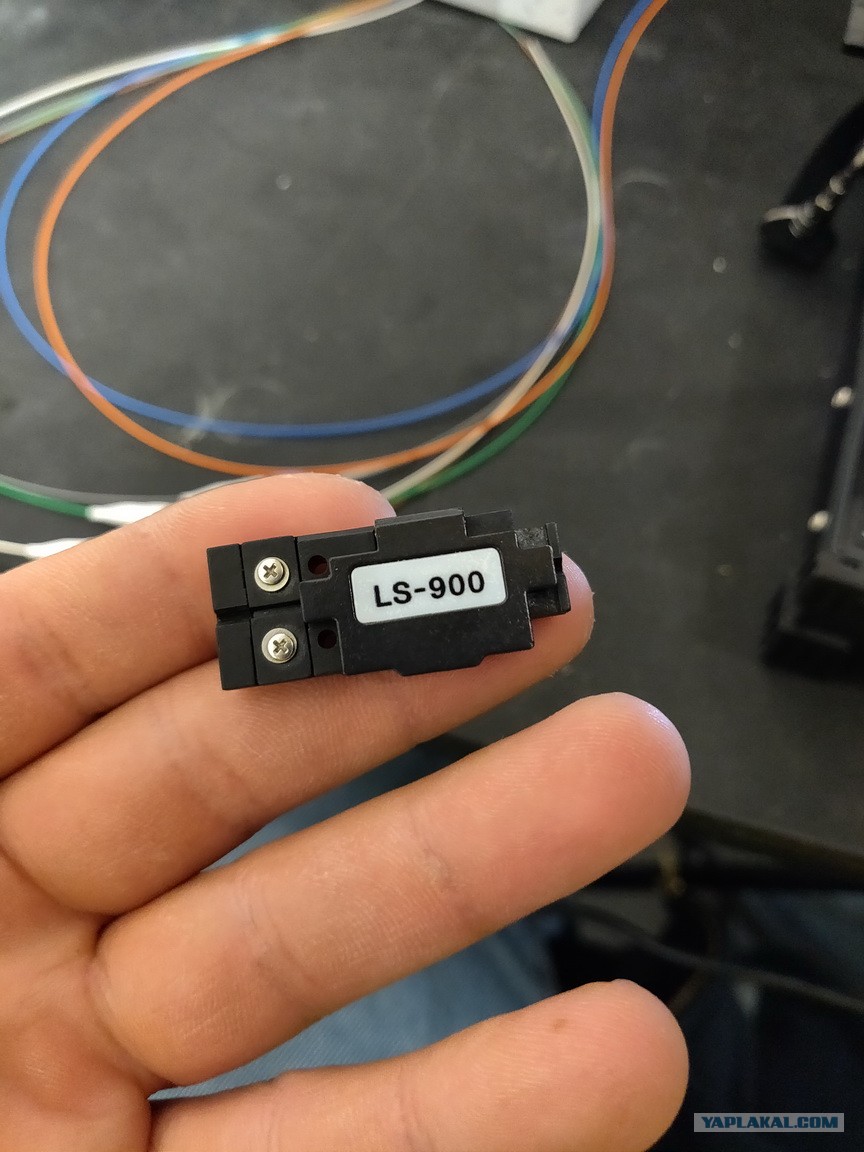

20.Специальная колодка под них(?).


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 09:01
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
21.Ну и тот-же процесс. Автостриппер (ей богу не знаю как на руссоком это называется). Но тут процесс еще стремней, если сломает то можно просто выкидывать 2$.


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 09:01
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115

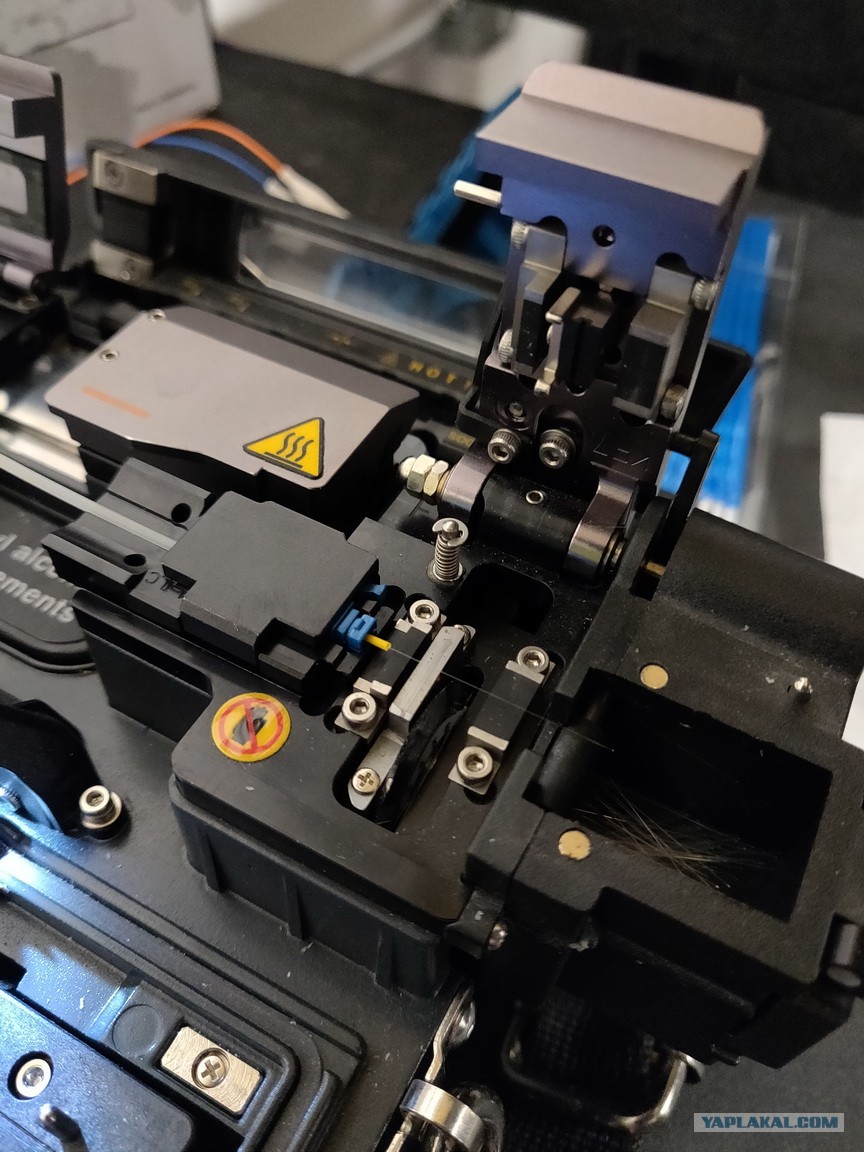

22.Скалыватель. Да, вставляем колодку.


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 09:02
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
23.Сам процесс сварки.


Чем работают монтажники телекомуникаций за границей

[^]
Tietrarch
17.04.2020 - 09:02
Статус: Offline


Ярила

Регистрация: 6.08.12
Сообщений: 1115
24.Закидывам гильзу (которую ранее надели на волокно).


Чем работают монтажники телекомуникаций за границей

[^]
