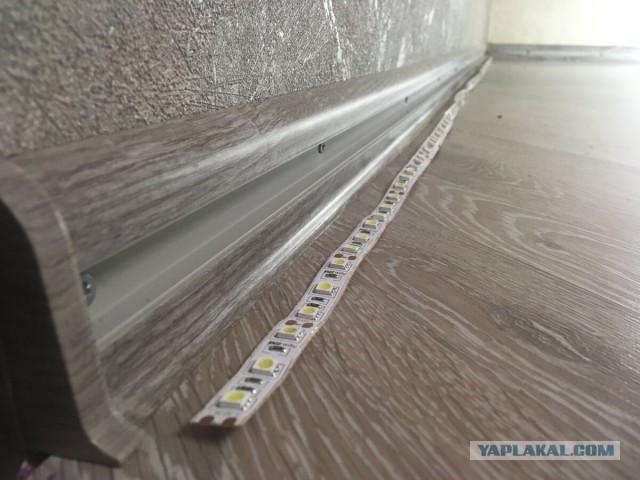

Для тех, кто не знает, чем занять себя на долгих карантинных выходных, я подкину одну идею. Рассчитана она как на мужчин, так и на женщин, сложного тут ничего нет. Из навыков вам потребуются только прямые (можно не очень) руки и умение паять.

31 фото. Взято здесь!

Плинтус с подсветкой своими руками

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Layeroff
13.04.2020 - 12:15
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Идея заключается в том, чтобы использовать существующий в комнате плинтус как элемент иллюминации комнаты. Сразу оговорюсь, комната должна быть относительно свободной от мебели, а стены должны быть ровными. Иначе, эффект иллюминации просто-напросто подсветит все огрехи вашего ремонта.

Итак, дано:

Комната с ровными стенами
Ровный пол (желательно с ламинатом)
Плинтус по переметру (стандартный, из «Леруа мерлен»)
Подсветка рассчитана в 4 сегмента LED-ленты (одноцветной, белой), которые будут подключены к единому блоку питания параллельно. Длина каждого сегмента не превышает 5 метров, размер комнаты примерно 4,8 на 4,6. Комната – это гостиная, в которой расположены комод, диван вдоль стены и стол с компьютером в углу.

От этого стола в углу и начинаем установку. Заранее оговорюсь, что 20 метров LED-ленты влетает в копеечку, поэтому я раздобыл б/у ленту. Однако, клеевая основа была уже использована и пришла в негодность. Сама лента также состояла из разной длины кусков, от полутора до четырёх метров. В каких-то местах приходилось соединять при помощи паяльника (об этом позже).

Первым делом разбираем центральную часть плинтуса. Тут сразу оговорюсь.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:15
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Как правило, такой плинтус крепится к стенам при помощи пластиковых дюбелей специального назначения (в Леруа они так и называются, но используются много где).

Это вот такие штуки:

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:15
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
После установки их на место, они немного выпирают, а нам нужна (в идеале) ровная, почти гладкая поверхность. Это необходимо, чтобы обеспечить равномерность свечения ленты под крышкой плинтуса. Ввиду толстого слоя Ротбанта на своих стенках (это такая мягкая выравнивающая штукатурка) я заменил эти дюбеля на мебельные саморезы с потайной шляпой. Их понадобилось больше, но зато внутренности плинтуса нивелировались практически в идеал.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:16
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173

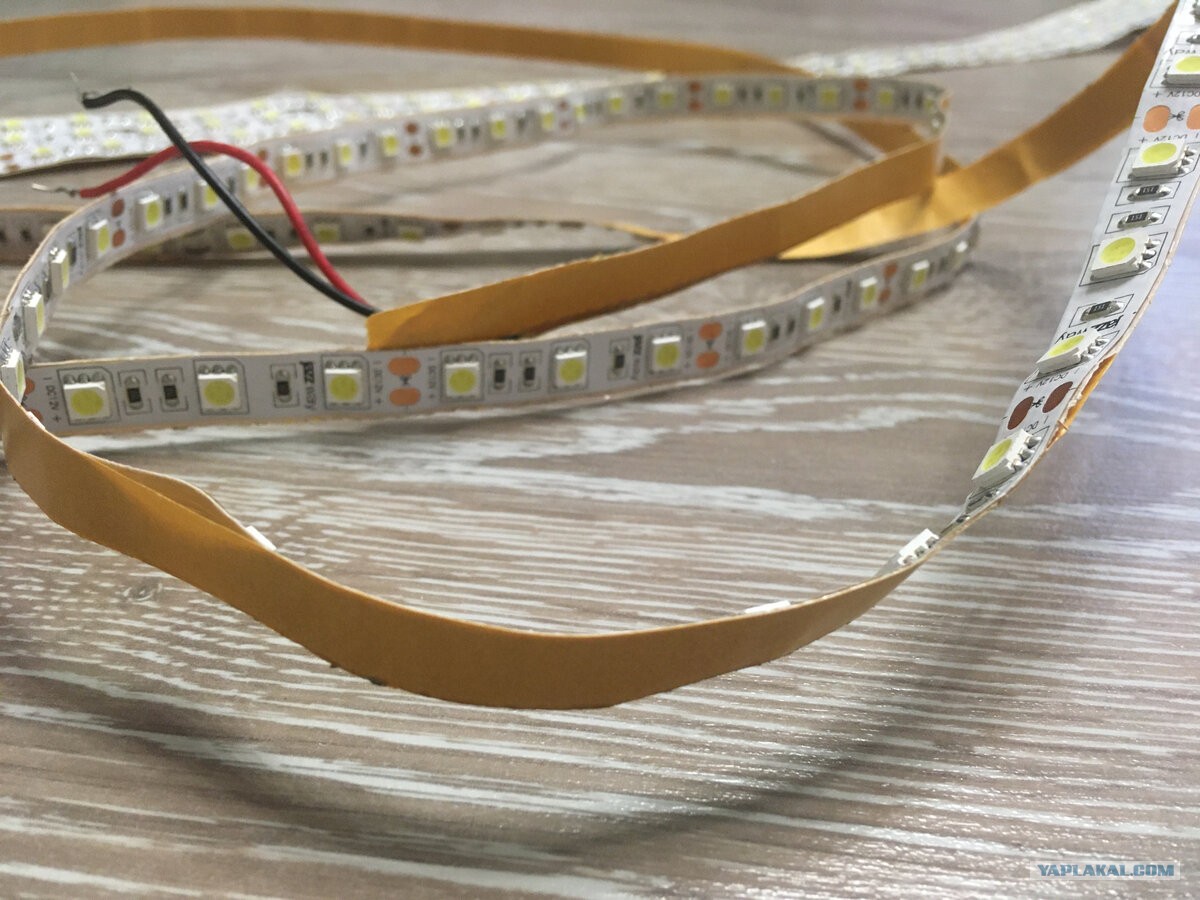

Далее переходим к нанесению клеящей части на б/у-шную ленту. Здесь нам поможет двусторонняя клейкая лента (которая используется при монтаже напольных покрытий, в частности, ковролина). Для экономии лепим все в ряд, а противоположная сторона пока в защитной бумаге, ее снимаем в последнюю очередь.

Если вы раскошелились на новую светодиодную ленту, этот (довольно муторный) этап можно будет пропустить. Для начала я использовал самые длинные куски LED-ленты из тех, что у меня были.

Далее разрезаем получившееся на полоски. На первый взгляд, это кажется довольно сложной работой, ведь надо ничего не повредить и не отрезать лишнего (например, палец). В целом же все просто: канцелярский нож втыкаем в дощечку, а ленту со скотчем аккуратно натягиваем на лезвие. Процесс интересный и практически автоматизирован, при условии, что нож новый, а руки заточены прямо.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:16
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
В итоге у нас появляется почти 20 метров готовой к повторному использованию светодиодной ленты. Бумагу, как уже говорилось, пока не снимаем. Всего на ширину ленты при аккуратном и экономном использовании войдет 5 рядов ленты. Я же скотч не жалел и делал с размахом. В последствии выяснилось, что это существенно усложнило работу и увеличило время мероприятия. Но мы же не торопимся, у нас карантин и самоизоляция.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:17
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Теперь, когда мы подготовили ленту, открываем центральную часть плинутса. Так выглядят мебельные саморезы. Чистота внутри плинтуса обязательна. Обычно, во время установки плинтуса, его сверлят перфоратором насквозь и внутри остается много песка и пыли. Поэтому, при наличии грязи ее необходимо изъять, а поверхность протереть влажной тряпкой. К грязной и пыльной поверхности лента не приклеится.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:17
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Начинаем с промежутка стены между дверью и углом, где расположен стол. У вас же момент старта может располагаться иначе и вот почему. В месте, где расположен стол очень удобно расположить разъем для подключения внешнего питания нашей конструкции. Чтобы не выдумывать себе сложностей, был использовал корпусной разъем RCA, больше известный в народе как «тюльпан», только обратный. Раздобыть его можно в любом старом и сломанном видике, ДВД-плеере, магнитофоне и любой аудио-видео-аппаратуре. Поройтесь в кладовке и найдете, если нет – идите в радиодетали.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:18
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Такое решение было обусловлено простотой подключения и необходимостью возможного отсоединения внешнего питания без вмешательства в готовую конструкцию. Тюльпан использовать не обязательно, есть масса других разъемов «мама-папа», однако, этот вариант был на момент установки единственным подручным.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:18
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Разбираем угол и сверлим с его верхней части отверстие под резьбу корпусного разъема. Заранее скажу, что к этому разъему будут впоследствии припаяны все 4 сегмента (4 отдельных ленты от каждой стены).

Последовательное подключение более 5 метров LED-ленты работать будет, но неправильно (об этом можно почитать на специализированных сайтах).



Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:18
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Разъем получился под углом, в принципе, вышло довольно сносно. Не зря был выбран угол, где стоит стол, именно он и должен скрыть место подключения от любопытных.

Внешне выглядит странно, но, учитывая, что никто это не увидит, пойдет. В нашем случае главное функционал.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:19
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Временно помещаем уголок на место. Забегая вперед скажу, что сразу нам понадобится блок питания на 12 вольт от 3 ампер и выше. На его конце распаивается тюльпан с соблюдением полярности – внешняя часть (корпус, земля) – это минус, в центре – плюс.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:19
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
На этом этапе можно подпаять нашу первую ленту и проверить работоспособность, а также увидеть эффект от этого «ночника». Нам нужно убедиться, что мы делаем все красиво и правильно, либо остановиться и бросить это неблагодарное дело.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:19
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Приклеиваем ленту внутрь, аккуратно вытаскивая защитную бумагу. Важно ровно по центру располагать полотно, чтобы свет внутри распределялся равномерно.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:20
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Если кто-то из вас в этот момент начал переживать, что лента будет греться и расплавит плинтус, то зря. Перед тем, как приступить к реализации этой идее, на внешнем образце плинтуса был проведен тест на нагрев, где лента светилась в течение 6 часов, при этом на ощупь не стала даже «чуть теплой». Точных замеров даже не производилось. Однако нельзя гарантировать это с другими лентами и блоками питания, поэтому важным моментом является проверка увеличения температуры. Но в нашем случае все было норм.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:20
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Первое включение вызвало вау-эффект. Если нас все устраивает, то двигаемся дальше.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:20
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Теперь переходим к следующей от угла стене в ~4,5 метра, у которой стоит диван. Предполагалось, что свет будет пробивать снизу, но на деле этого не произошло. Поэтому в местах, где 200% будет стоять габаритная мебель, ленту можно не укладывать.

Но мы лёгких путей не ищем, поэтому делаем все целиком.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:21
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Все время установки - тесты.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:21
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Еще...

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:22
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Стартовый угол, место подключения БП.


Это сообщение отредактировал Layeroff - 13.04.2020 - 12:22

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:22
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Как видим на последнем фото, к нам в угол приходят два сегмента из четырёх. Они подключаются к разъему напрямую, т.к. находятся в непосредственном контакте. Два других сегмента – удаленные, поэтому к этому углу от них пойдёт две линии проводов по нижней и верхней частям плинтуса.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:23
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Лента слева (2-й сегмент) в данном случае не при делах, здесь мы параллелим 3 и 4, которые идут на стенку под балконный проём и стенку с телевизором.

Доводим провода 3 и 4 сегмента до стартового угла, спаиваем воедино 4 сегмента в соответствие с цветами полярности, собираем и закрываем угол. Здесь придется попотеть, чтобы ничего не оторвалось, не торчало, но при этом работало. Если вы все сделали правильно, то стартовый угол должен выглядеть примерно так, как на фото.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:23
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Это БП за перегородкой стола. Пока просто воткнут в розетку, но об этом – позже.

Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:23
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Дальше готовая работа.



Плинтус с подсветкой своими руками

[^]
Layeroff
13.04.2020 - 12:23
Статус: Offline


Серьезный человек

Регистрация: 27.08.10
Сообщений: 173
Без освещения.
