Система крайне бюджетного Сэмыча v01

Доброго дня всем. По-прежнему нам, как и многим, нужно сидеть дома. При этом хочется чем-то занять свои беспокойные ручёнки, то ли графоманством, то ли опытами по автоматизации процесса изготовления пойла.

Чем и займёмся.

Будет 20 картинок.

1. Самогонный аппарат - это штука для производства самогона. Она либо покупается за неслабые для обывателя деньги, либо изготавливается самостоятельно. В наши дни выложить тыщ 20 за неплохой аппарат не все могут, а душа болит чего-то иметь на кухне. Поэтому... вот какая штука есть у нас.

2. Охладитель самый простой в этой сборке, сделан из обычной трубы, двух дисков из такой же обычной стали и пропущенной через дырки в торцах нержавеющей трубки диаметром 10 мм. Поскольку приварить нержавейку к обычной стали - практически невозможно, её просто присобачили на холодную сварку, а затем корпус покрасили. Трубка из нержавейки для прохода дистиллята нужна, чтобы
ржавчина не попала в продукт.

3. чего нельзя сказать о бачке. Он является осоновной частью конструкции и на нём нельзя экономить. Потому что многие магазинные аппараты делают из очень тонкой стали и она часто прогорает в области днища. Наш котёл сделал на каком-то подмосковном заводе один позитивный парень и забарыжил нам за 4500 рублей. У этого бачка днище 4 мм толщиной. Дай Бог здоровья тому парню и удачи в жизни.

4. можно было бы использовать и более навороченные разработки, но пока работает и обычный охладитель. А у этой конструкции через трубу из нержавейки пропущены 2 трубки из тоже нержавейки, труба расположена под наклоном, что позволяет сделать её более длинной и есть еще мысли по КПД в плане охлаждения при движении пара вниз, однако я не теплотехник. Зато из этих двух трубок
реально струйка при перегонке бежит, а не капает. Нужно только сделать разветвитель, чтобы дистиллят из бака шёл в две трубки.

5. приваривать трубки из нержавейки толщиной 1 мм - дело дохлое, поскольку сварка их попросту прожгёт насквозь. Поэтому можно просто залить щели автомобильным герметиком. Давление охлаждающей воды из крана герметик не выдавит никак, проверено. Надо только сделать отверстия в торце охладителя сверлом диаметром на 0,5 мм больше, чем диаметр трубки, чтобы герметик
мог залиться в щели. Да, внешне всё некрасиво выглядит, но работает.

6. а теперь про систему фильтрации. Это штука, которая помогает очищать нашу самогоночку, чтобы она не воняла сивушными маслами. Состоит из простейших вещей: водопроводная ПВХ труба (1 метр примерно 200 рублей), 2 пробки по 30 рублей каждая, 2 штуцера на резьбе и гайки к ним, шланг, старая ненужная пищевая канистра (из-под медицинского спирта, например), дешевый китайских фильтр для системы водоочистки (прикупил в прошлом году за 160 руб). Погнали собирать.

7. Сначала нахлобучиваем пробку на конец трубы. Я не водопроводчик, но в принципе, если на газовой плите нагреть и пробку, и торец трубы, то молоточком можно насадить пробку на трубу. Если кажется, что вышло не герметично, можно замазать щели каким-нибудь герметиком типа оконным. Ну шо мне, паяльную станцию покупать ради одной трубы?
Потом сверлим сбоку отверстие, чтобы прошло насквозь оно и трубы, и пробки. И нарезаем резьбу под штуцер. Диаметр под резьбу штуцера смотрим в интернете, метчик долен быть в кладовке, если ты тру рукожоп. Заворачиваем штуцер, резьбу герметиком подбиваем, потому что содержащие спирт жидкости более текучи, чем простая вода.

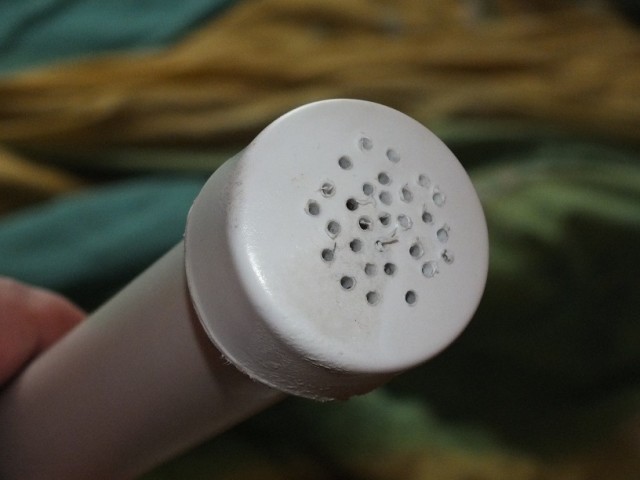

8. на обратной стороне трубы мы нахлобучиваем пробку с просверленными отверстиями диаметром 2-2,5 мм. Они нужны для того, чтобы наш продукт проходил через них. И не забываем, для чего нам нужен был водяной угольный фильтр. Чтобы разрезать его и высыпать уголные гранулы в трубу, полностью заполнив её. А вот потом закрываем пробку наглухо.

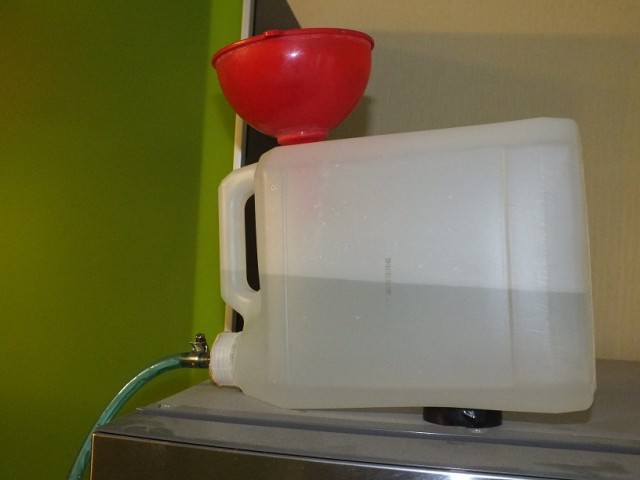

9. А вот и канистра. Она нужна, чтобы самогонка из неё вытекала. Для этого в пробке заливной нужно засобачить штуцер, а сверху сделать дырку, во-первых, для того, чтобы засунуть туда воронку и эту самую самогонку налить, а во-вторых, чтобы поступающий в канистру воздух не остановил процесс вытекания самогонки из канистры.

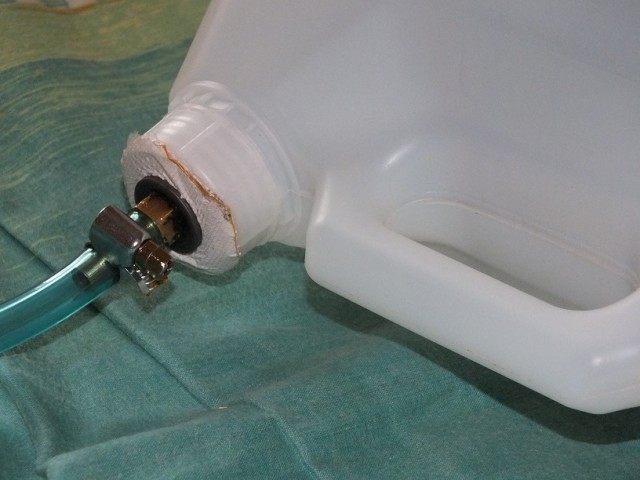

10. Пробка канистры. она тонкая, поэтому нужно как-то загерметизировать. Шайбу нашёл, а кусочк резины дома нету, поэтому просто присобачил снаружи под шайбу кусок двустороннего скотча. Изнутри штуцер зажимается гайкой и есть прокладка крышки канистры.

11. А вот и фильтр. На нём записано, что служит до 5.000 литров воды. То есть самогонку через него можно несколько лет пускать. Можно еще кстати купить гранулы угля в пакете, но просто мешок на 5 кг будет дома постоянно мешаться.

12. Устанавливаем систему и заправляем сначала водой. Это нужно чтобы найти оперативно протечки и заодно прогнать грязную воду. Водичка течет из канистры по шлангу, проходит через трубу с угольными гранулами и вытекает в кувшин.
В канистру можно залить 5 литров и идти спать.

13. Сначала в кувшин льется грязная вода. Это потому что мелкие частицы угля вымываются из трубы.

14. Проверяем, нету ли протечек сверху. Всё сухо.

15. Система крепления трубы к ручке кухонной полки запатентована и охраняется свидетельством об авторском праве. :)

16. После прохождения через трубу 3х литров воды она становится абсолютно чистой и без осадков.

17. смотрим на свет - вода совершенно чистая.

18. А вот теперь можно прогонять через нашу приблуду самую что ни на есть самогоночку. Она, проходя через столб из гранулированного угля, теряет почти полностью запах сивухи. При этом после нескольких прошедших литров течь через трубу начинает медленней, видимо уголь слёживается, уплотняется. И со временем из трубы вытекает всё более чистенький сэмыч, на радость всем домочадцам.
Что будет, если сначала дать постоять самогонке с допустим марганцовкой, а затем пропустить через трубу - я не знаю, но как выясню, сообщу всем желающим.

Это сообщение отредактировал YappYopBap - 2.04.2020 - 15:18

На этом всё, желаю всем приятных домашних посиделок, много новых креативных идей, хорошего настроения и всеобщей удачи.

Какой расход воды? Почему не используешь БАУ? Нет привкуса от обильного использования герметика и холодной сварки?

я не считал расход воды))) герметиком не пахнет, он же с самогонкой не соприкасается никак.

А теперь расскажите нам, уважаемый, как вы удаляете изоамил из самогона?

изоамил? шо это???

изоамила много в хвостах, так? а зачем хвосты лить в уголь? чтобы только забить его и он перестал хорошо очищать основную фракцию.
