С добрым днем. Посмотрел я на предыдущую тему по "ремонту электронной техники" и чет прям расстроился. Господа, ну кто называет модульный ремонт (даже без расклейки модуля!) "ремонтом электроники"? Отвертка, пинцет и много наглости - мастер по ремонту телефонов.

Решил я добавить немного к теме "ремонта электроники" свои пару копеек. Вчера под вечер привезли iPhone 7 "нет сети". Оторвавшись от поздравления своей дорогой жены, разобрал аппарат. Посмотрел, покрутил, решил что буду делать, но "или работаем или отдыхаем".

Утро бодун перегар лучшее время для ремонта, можно сэкономить на спиртовых салфетках…

16 фото

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
FigovListok
9.03.2020 - 18:58
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
Разбираем аппарат, вынимаем материнскую плату и снимаем защитный экран с модема

Это сообщение отредактировал FigovListok - 9.03.2020 - 18:59

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:00
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
Фото модема поближе и уже убрал около него компаунд

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:01
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98

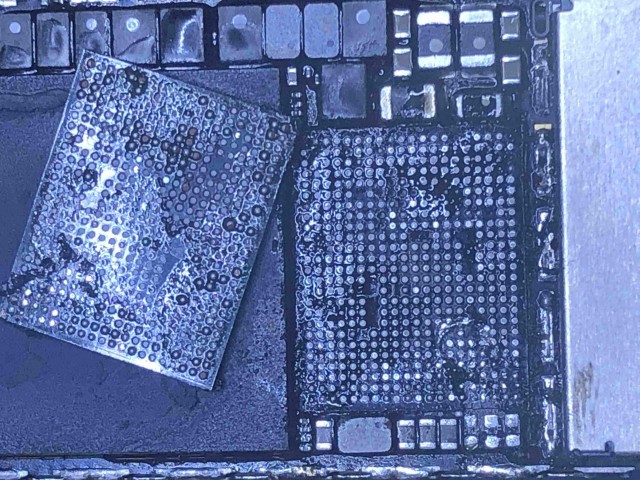

Используя фен и "да млять снимайся уже!!" снимаем модем

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:02
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
Отложим пока что плату остывать и займемся модемом. Убираем старый припой, куски компаунда, залуживаем серые пятаки и чистим. Получается прям красота :)

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:04
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98

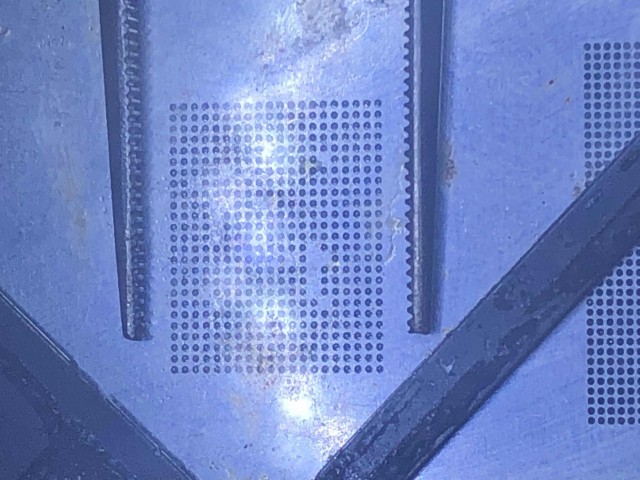

Для накатки шаров обратно я на больших чипах использую шары для пайки. Да можно и пастой, но по мне на больших чипах лучше все таки шарами. Не получится равномерно нанести пасту на чип и могут получиться шары разных размеров...

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:06
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
Чип подготовили. Теперь возвращаемся обратно к плате. Убираем компаунд из под чипа, чистим флюс и подготавливаем для дальнейшей усадки модема.

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:09
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
На некоторых местах видно пустые контакты. Эти пины не используются и возвращать контактную площадку там нет смысла. Сверху на верху видно немного оголившейся меди и оторванную дорогу,там группа земляных пинов и выводов у них много. короче просто игнорируем заморачиваться нет смысла.

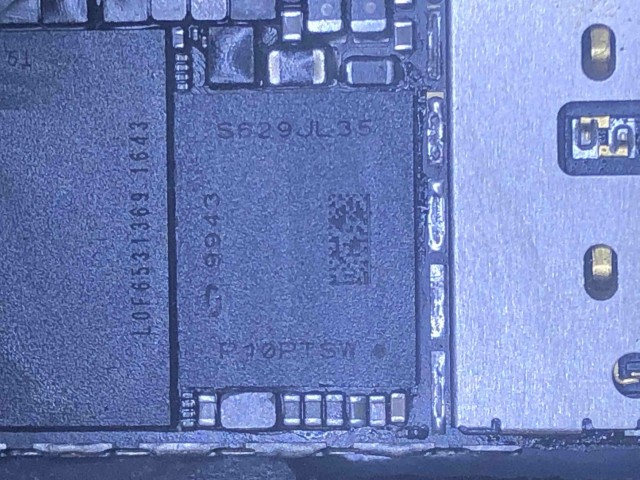

Добавляем под чип немного флюса ну и собственно усаживаем чип.

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:10
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
Восстанавливаем снятые до этого конденсаторы в размере 3 шт :) ну и собственно модем готов.

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:12
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
Теперь томительное ожидание пока плата остынет... зачищаем флюс и вставляем плату в корпус. Ждем пока не прогрузится аппарат ииииии фиг там как небыло связи так и нет. Грустно но лезем ковыряться дальше! ( фото предварительной проверки не делал смысла нет ) )

[^]
FigovListok
9.03.2020 - 19:13
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98

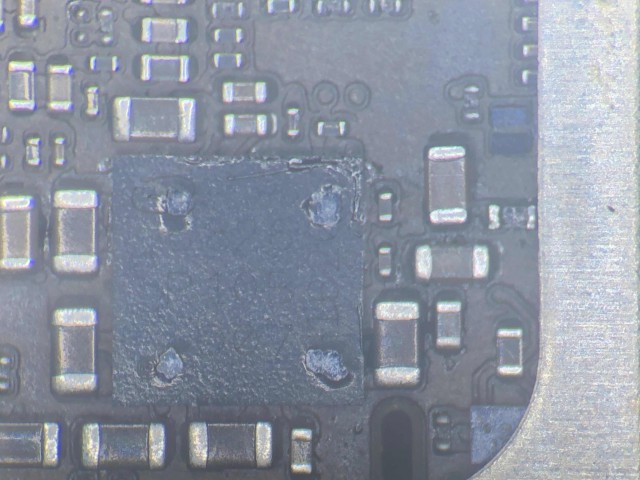

С обратной стороны платы снимаем питание модема и видим под ним дорогу оторванную. Причем снялся чип легко, значит косячек был не мой!

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:15
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
Восстанавливаем пятак из маленькой проволочки и заливаем его лаком ( что бы при монтаже чипа не отвалился ). Сразу же подготовил питание модема усадить обратно. Уже пастой так как чип маленький и как то пофигу на разницу в шарах.

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:16
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
Ну что же фен прогрев усадка подождали пока остынет зачищаем фотографируем )

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:18
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
Ну что же теперь пора проверять... Включаем и получаем ожидаемый результат :)

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:19
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
Разбираем все обратно устанавливаем защитные экраны вкручиваем болты на выходе получаем его

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
FigovListok
9.03.2020 - 19:25
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
В общем господа проблема у аппарата была от удара оторвалась питающая линия модема ( под питанием модема ) и (или) отвал самого модема. Просто перекатать и восстановить питание модема было бы ленью и некачественным ремонтом. потому что при прогреве сам чип модема мог ожить но через какой то время отвалиться обратно. Крики ругань клиентов нафиг надо!
Для ремонта мне потребовалось то что видно на фотке, а так же фен и паяльник.
У меня вопрос к не тем кто знает что и как, а как раз к обывателям. Сколько стоит такой ремонт аппарата по вашему мнению. Не надо ссылаться на другие сервисы и прайсы по ремонту техники. По факту я затратил 2 часа ( изза фоток блин ) а так же пользовался оборудованием стоимостью около 50000. Сколько мне брать денег с человека ?
спасибо кончил :)

⭐ Нет сети. Немного сложного ремонта телефонов

[^]
Молотведьмъ
9.03.2020 - 19:27
95
Статус: Offline


Юморист

Регистрация: 23.09.13
Сообщений: 481
Только ты бы ещё стрелочками показывал, где и что делаешь...

[^]
PuZotER2020
9.03.2020 - 19:27
65
Статус: Offline


Юморист

Регистрация: 8.02.20
Сообщений: 424
Круто, умеешь, могёшь, встречайте на авито - не бит/не крашен, рст все дела. Кстати, его лучше не мочить, прокладочку-то ты не восстановил :)
p.s. Брать 3500-5000р

[^]
Бендерлог
9.03.2020 - 19:27
30
Статус: Offline


Юморист

Регистрация: 4.12.12
Сообщений: 565
так сколько взял то?
или клиент ждет пока мы скажем цену?

[^]
nznz
9.03.2020 - 19:28
15
Статус: Offline


Ярила

Регистрация: 1.10.14
Сообщений: 2290
ты это с кем сейчас разговаривал..?

[^]
JonnS
9.03.2020 - 19:28
47
Статус: Offline


Шутник

Регистрация: 27.07.14
Сообщений: 36
Инструментальный ремонт ИМХО не менее 10-15% стоимости аппарата + запчасти/расходка. Это если по чесноку)). за срочность к итогу можно до 40% накинуть, это если "нежить-небыть-вчера-самолетом".

ЗЫ. Не увидел "оборудования на 50000". Ну только если у тебя не золотые пинцеты)))


Это сообщение отредактировал JonnS - 9.03.2020 - 19:30

[^]
vistador
9.03.2020 - 19:29
23
Статус: Offline


Отец русского телевизора.

Регистрация: 28.06.09
Сообщений: 16158
в целом ,Афтор, красава.

это вам не мелочь по карманам тырить © дисплей в сборе с тачем перекидывать. dont.gif

респект и уважуха таким умельцам.


Это сообщение отредактировал vistador - 9.03.2020 - 19:30

[^]
dverotbmw
9.03.2020 - 19:29
6
Статус: Offline


-

Регистрация: 4.03.15
Сообщений: 825
Цитата (FigovListok @ 9.03.2020 - 19:25)
По факту я затратил 2 часа. Сколько мне брать денег с человека?

А ты шо, не знаешь, сколько стоит твоё рабочее время?

[^]
FigovListok
9.03.2020 - 19:33
4
Статус: Offline


Шутник

Регистрация: 24.09.18
Сообщений: 98
Цитата (dverotbmw @ 9.03.2020 - 19:29)
Цитата (FigovListok @ 9.03.2020 - 19:25)
По факту я затратил 2 часа. Сколько мне брать денег с человека?

А ты шо, не знаешь, сколько стоит твоё рабочее время?

Я прекрасно знаю. А так же знаю сколько другие берут за ремонты. Могу сказать что мой прайс дороже чем у других мастеров. И так же я в основном работаю на другие сервисные центры и ценники мои по сути оптовые :)

[^]
tdutynbk
9.03.2020 - 19:33
15
Статус: Offline


Ярила

Регистрация: 14.01.17
Сообщений: 5978
Цитата
Не надо ссылаться на другие сервисы и прайсы по ремонту техники. По факту я затратил 2 часа ( изза фоток блин ) а так же пользовался оборудованием стоимостью около 50000. Сколько мне брать денег с человека ?
спасибо кончил :)
Это че, первый раз у тебя?!

[^]
