Часы «Дюплекс»

Часы с газоразрядными индикаторами приобретают всё большую популярность. Как правило, в интернете можно встретить модели на 4 и 6 ламп. Многие разработчики кроме отображения времени на лампах реализуют вывод дополнительных параметров, например, температуры. С одной стороны, хорошо иметь дополнительную информацию, а с другой – не всегда комфортно видеть температуру в тот момент, когда нужно узнать время. Ну представьте, просыпаетесь вы ночью и вместо времени видите всё что угодно, кроме времени.

17 фотографий и видео.

В проекте «Дюплекс» мы попробовали устранить этот дискомфорт, собрав часы на 8 ламп, два ряда по 4 лампы. В верхнем ряду отображение времени. В нижнем ряду отображение дополнительных параметров: секунд, температуры, давления, влажности. Так же часы могут проговаривать наступление каждого часа как кукушка, ночью же они помалкивают.
Автор разработки схемы и прошивки – Тимофей Носов.

К особенностям можно отнести звуковую часть – проигрывание MP3 файлов. Часы озвучивают различные события типа режима работы или активной настройки времени. Есть и будильник. Будильник сделан не просто для галочки, я сам им активно пользуюсь, поэтому постарался сделать часы не только КРАСИВЫМИ, но и действительно УДОБНЫМИ.

Для симметрии были добавлены кнопки для простейшего управления MP3 плеером. Файлы хранятся на обычной micro-SD карте объемом 16 Гб (можно и другие размеры карт). На этой же карте хранятся «системные» звуки. Звуки можно менять на свой вкус и цвет элементарной подменой файлов.

Технические характеристики:
Размер плат – 100 * 77 мм
Рисунок плат – односторонний
Лампы – ИН-12Б и ИН-15А
Контроллер – PIC16F887
Часы реального времени – DS1307
Точность часового кварца +/- 5 ppm
Поддержание хода – батарейка CR2032
Датчик «погоды» – BME280 (Bosh)
Файловая система – FAT32
Формат файлов – MP3
Имена MP3 файлов – любые
Питание – 5 вольт стабилизированные

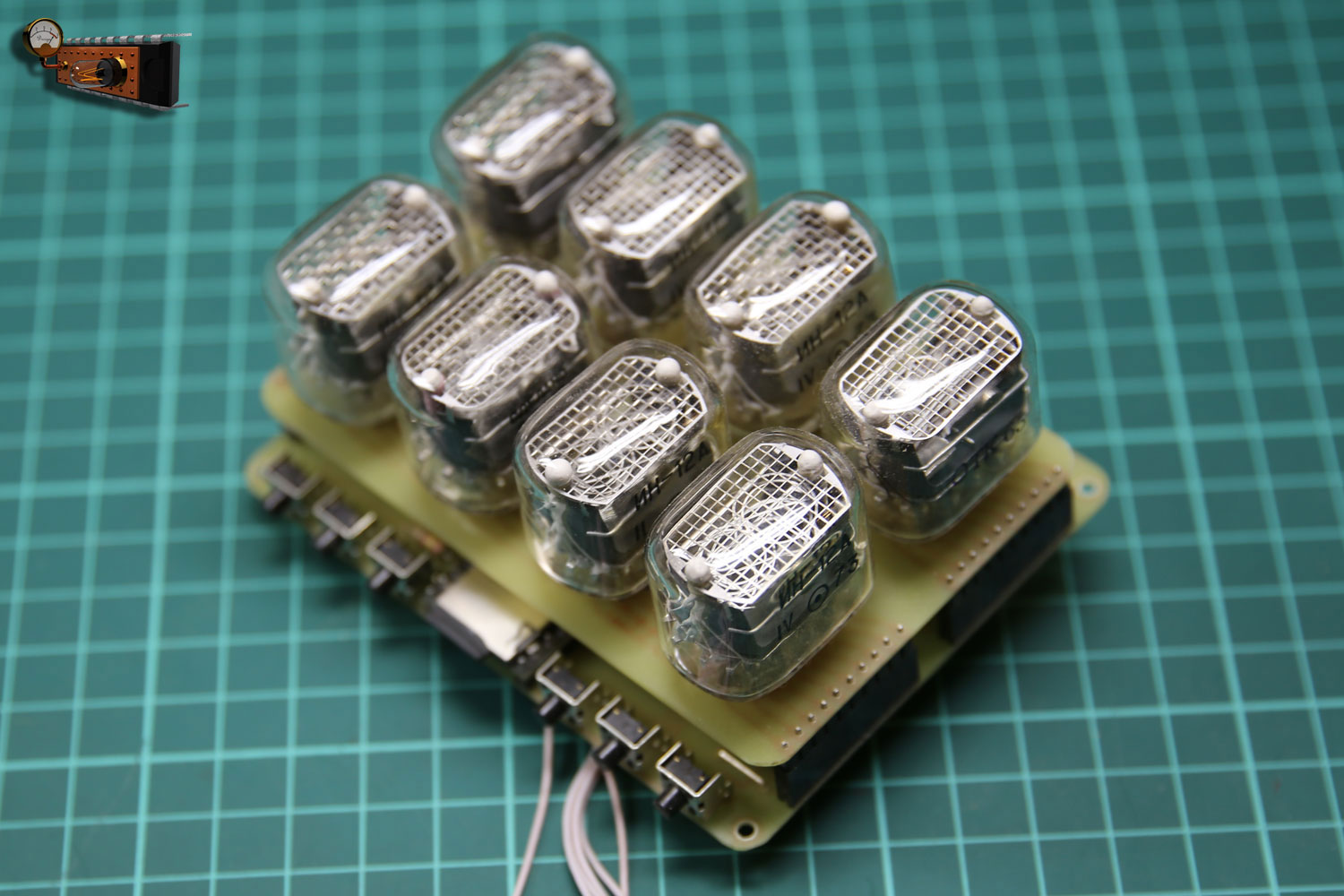

Вот так выглядят платы.

02

Корпус изготовлен из трёх склеенных между собой брусков массива красного дерева и дуба. После склейки на фрезерном станке выбирается вся середина до образования коробки. В верхней части сверлятся отверстия для кнопок и карты памяти. Так же вклеиваются резьбовые втулки для крепления ножек и задней крышки.

02

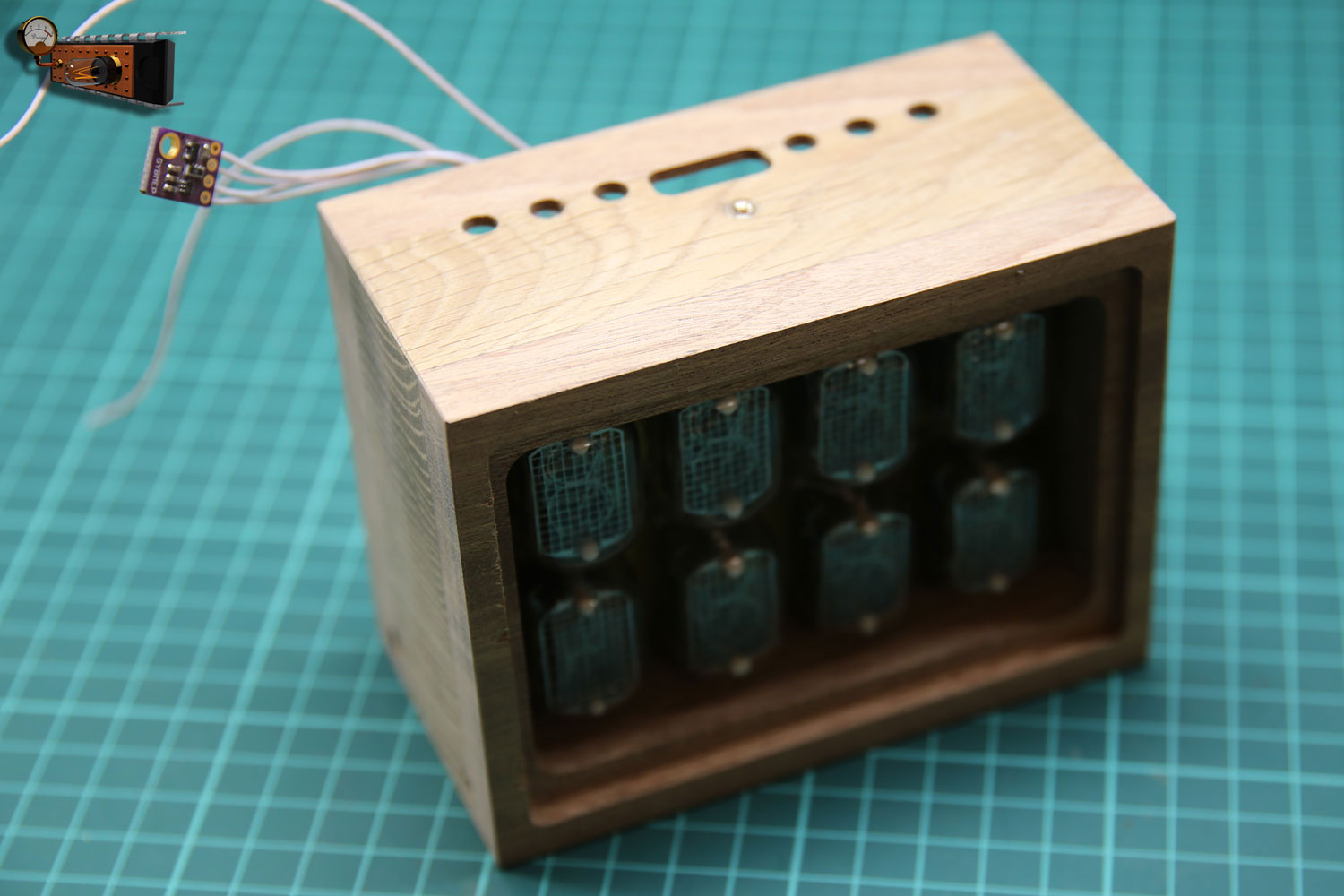

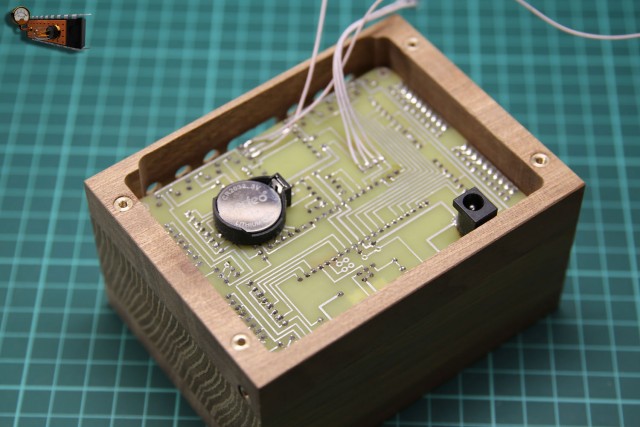

Примерка платы к корпусу. Сбоку на проводах болтается датчик погоды.

02

Отверстия кнопок обрамляют латунные втулки. Крышка карты памяти будет крепиться декоративным винтом.

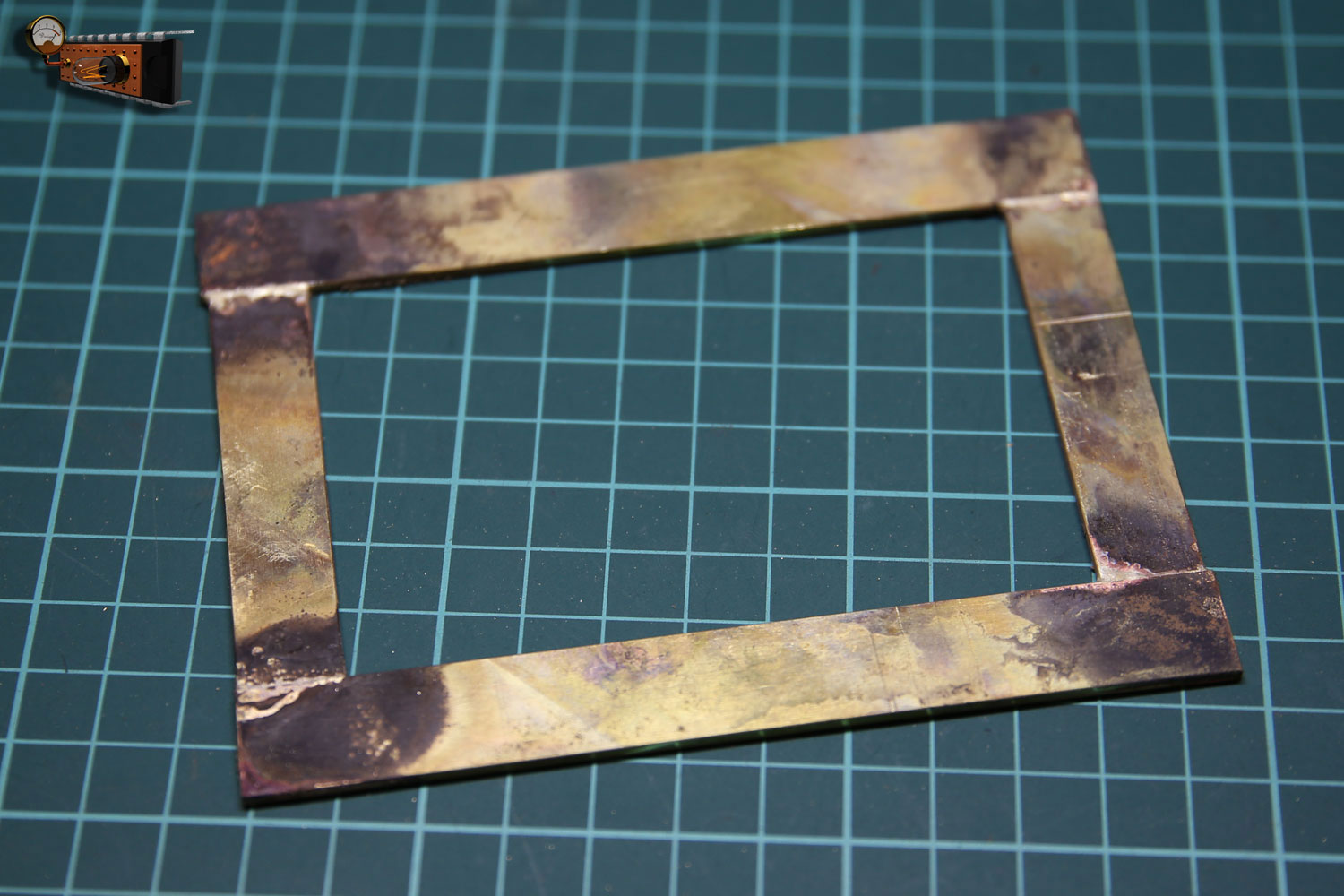

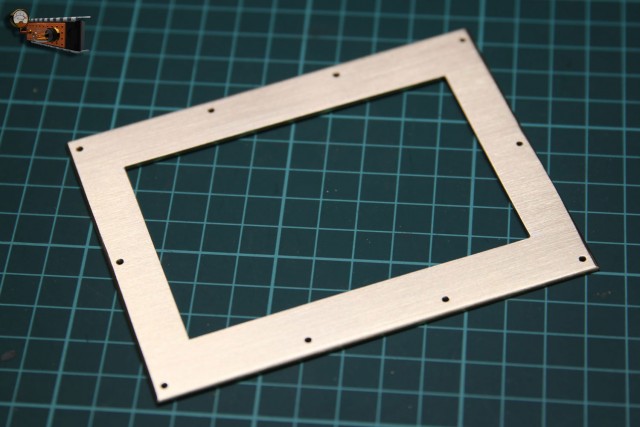

Передняя рамка для прижима защитного стекла. Она спаяна из латунных полосок серебряным припоем и отшлифована с последующим патинированием. Крепится будет латунными гвоздиками.

02

Задняя крышка в сборе. По центру располагается динамик, а слева защитный кожух платы датчика погоды.

Детали опорных ножек.

Корпус внутри покрашен чёрной краской для того, чтобы не образовывалось бликов. Переднее стекло слегка тонировано.

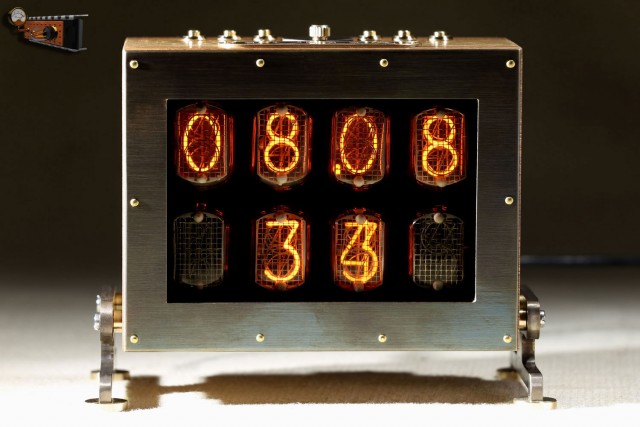

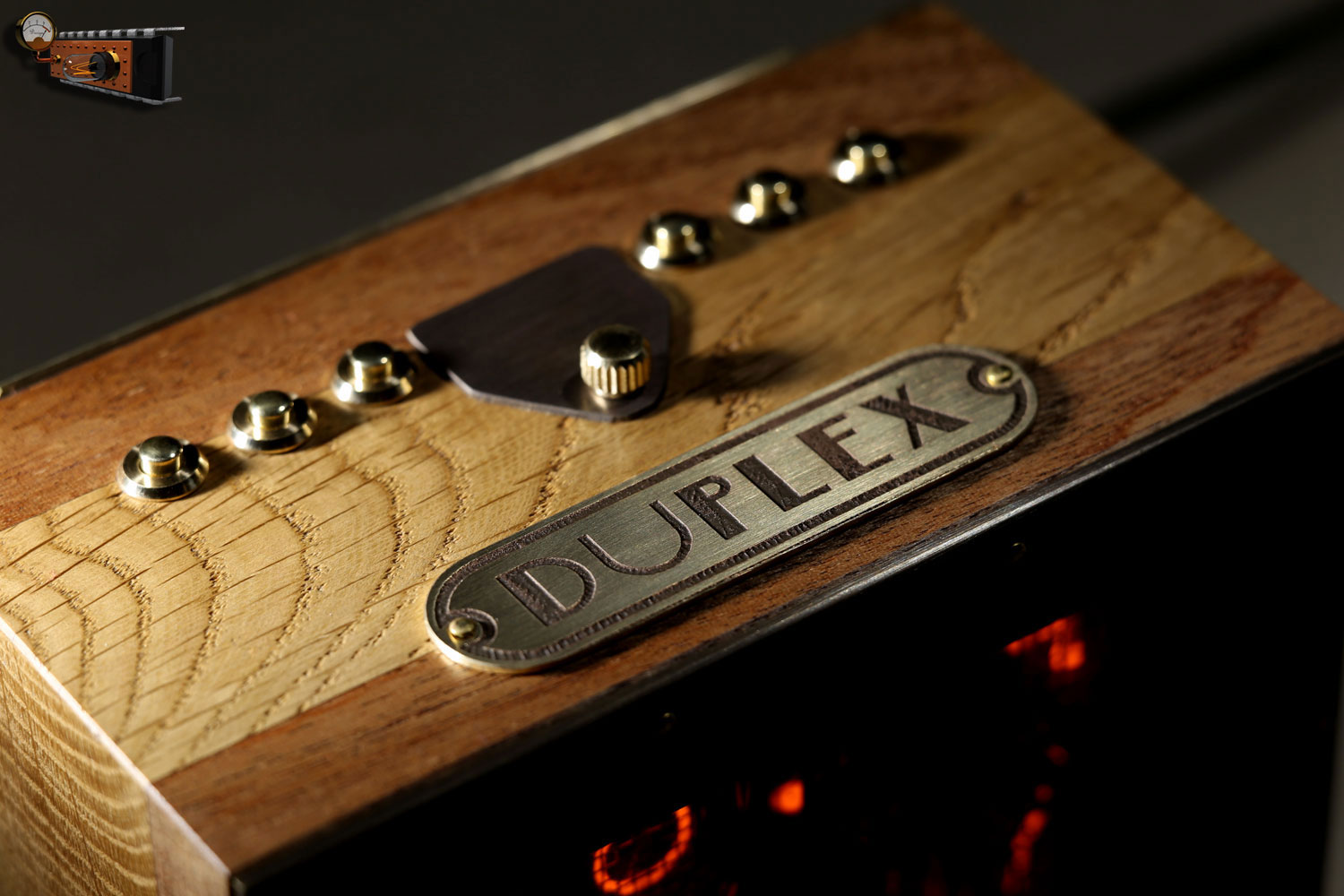

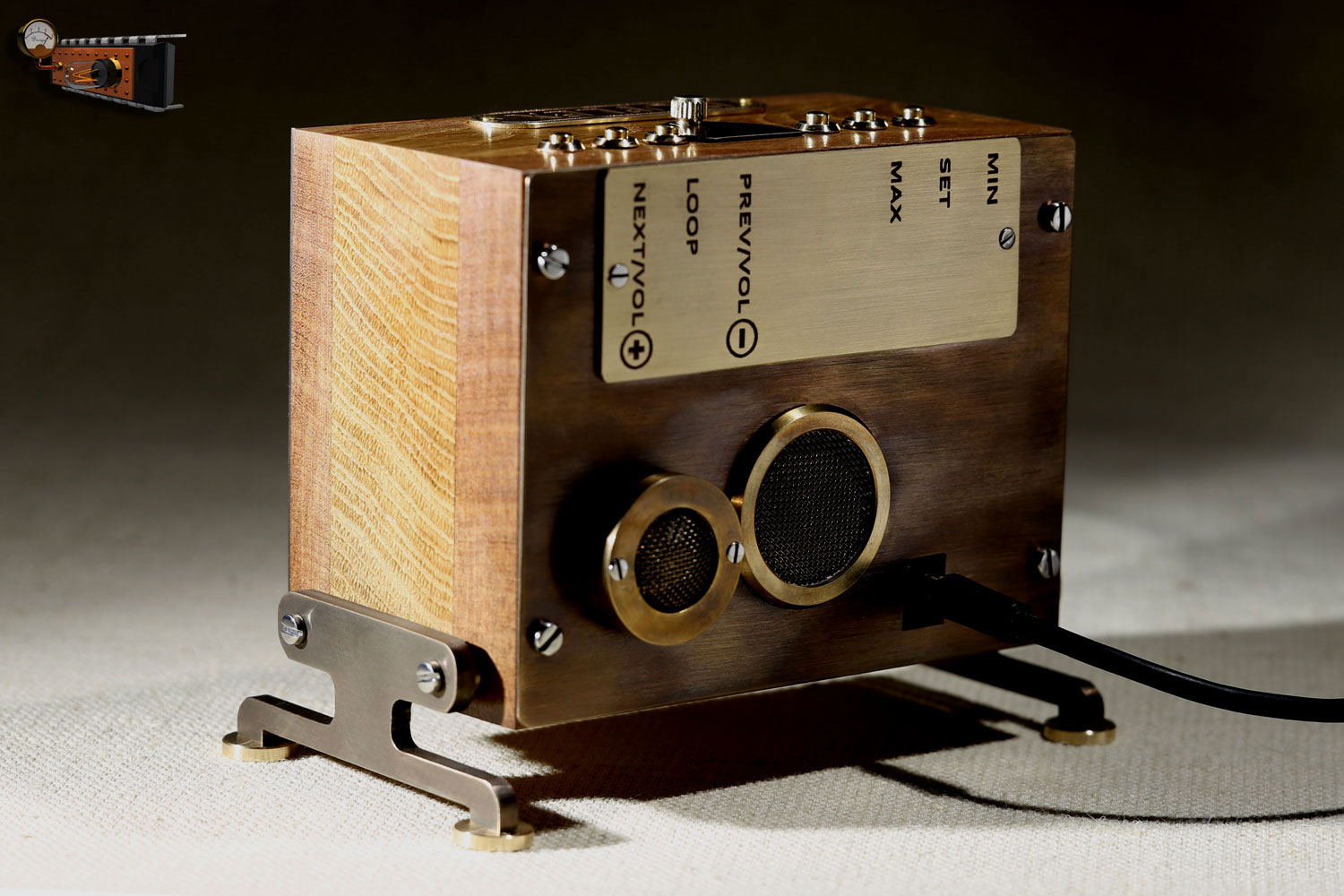

На этом изготовление завершено и можно полюбоваться на результат.

02

03

04

Небольшое видео.

Благодарю за внимание!
