Интересный поступил заказик: сделать устройство на основе паровозика, но с возможностью выбора напитка из трёх предложенных.

43 фотографии и видео.

Наливающее устройство с возможностью выбора напитков «Право выбора»

Yap 18.05.2026 - 01:34

Продам слона • На сайте 21 год

Первым делом озадачился ёмкостями для хранения напитков. Применить химические бутылки в данном случае не получилось из-за их размеров. Если для одного напитка это не имеет особого значения, то в случае трёх напитков конструкция начинает приобретать гигантские размеры, а компактность устройства тоже оговаривалась.
Из химической посуды не смог подобрать ничего подходящего, и пошёл искать варианты с магазин посуды. Сначала я думал купить стеклянный заварной чайник и сделать ёмкости на его основе, а потом на глаза попались вот такие стаканы, их объём 450 миллилитров.

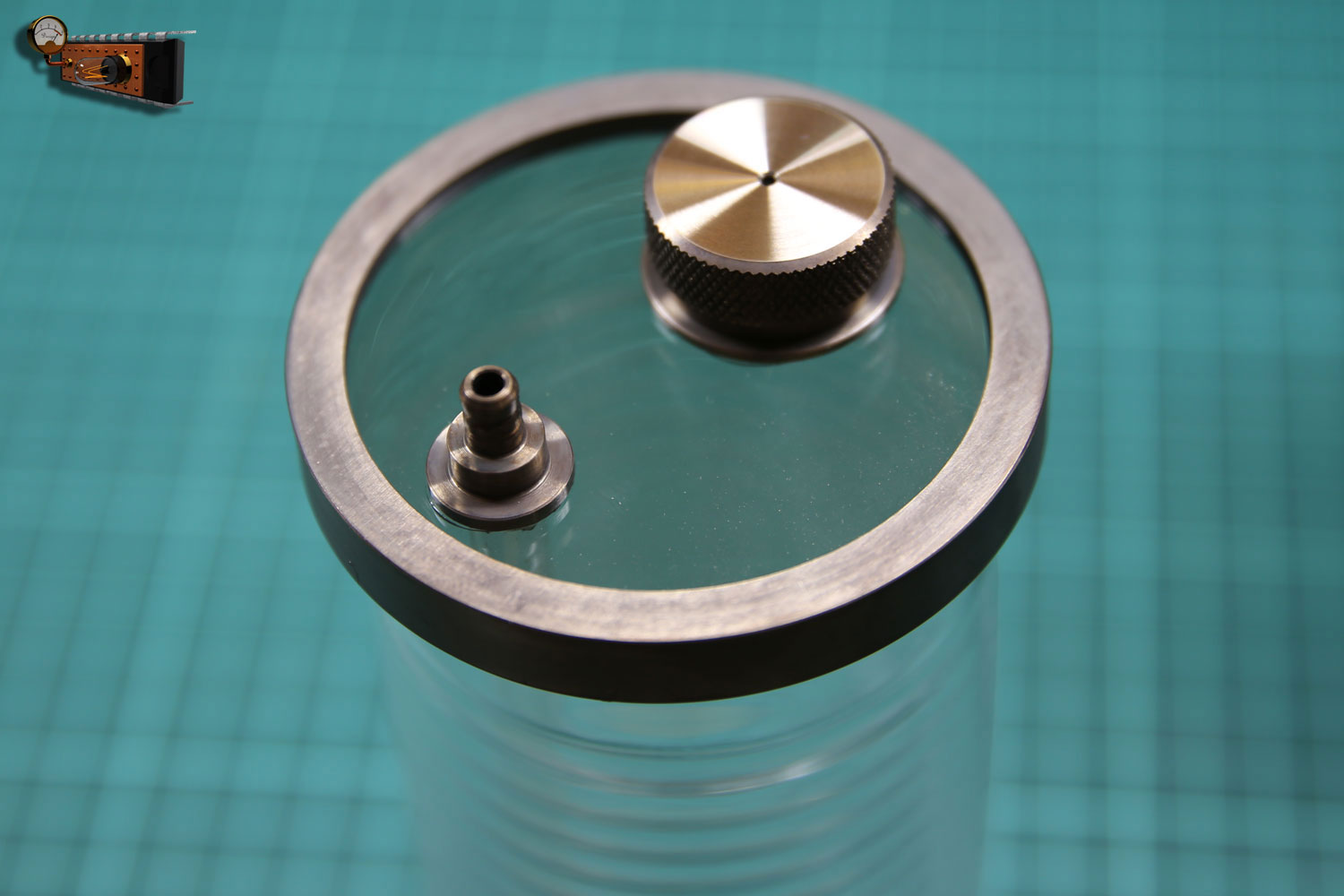

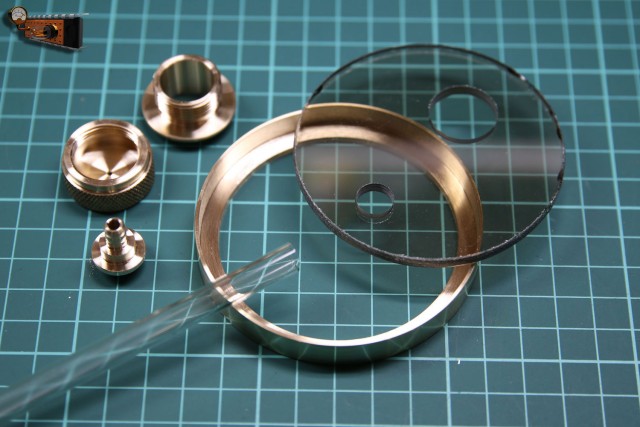

Далее делаю к стаканам крышки из стекла толщиной 4 мм. Крышка приклеивается к стакану с помощью силиконового клея и дополнительно укрепляется латунным кольцом. Так же в крышку вклеиваются горловина для заправки и штуцер для шланга. От штуцера к самому дну идёт тонкая стеклянная трубка.

Вот такие у меня получились ёмкости!

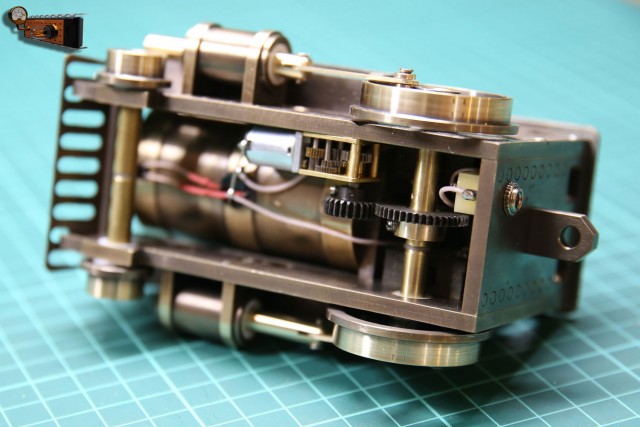

Не буду подробно описывать изготовление паровозика, я их сделал уже достаточно и в данном случае он мало чем отличается от предыдущих моделей наливаек.

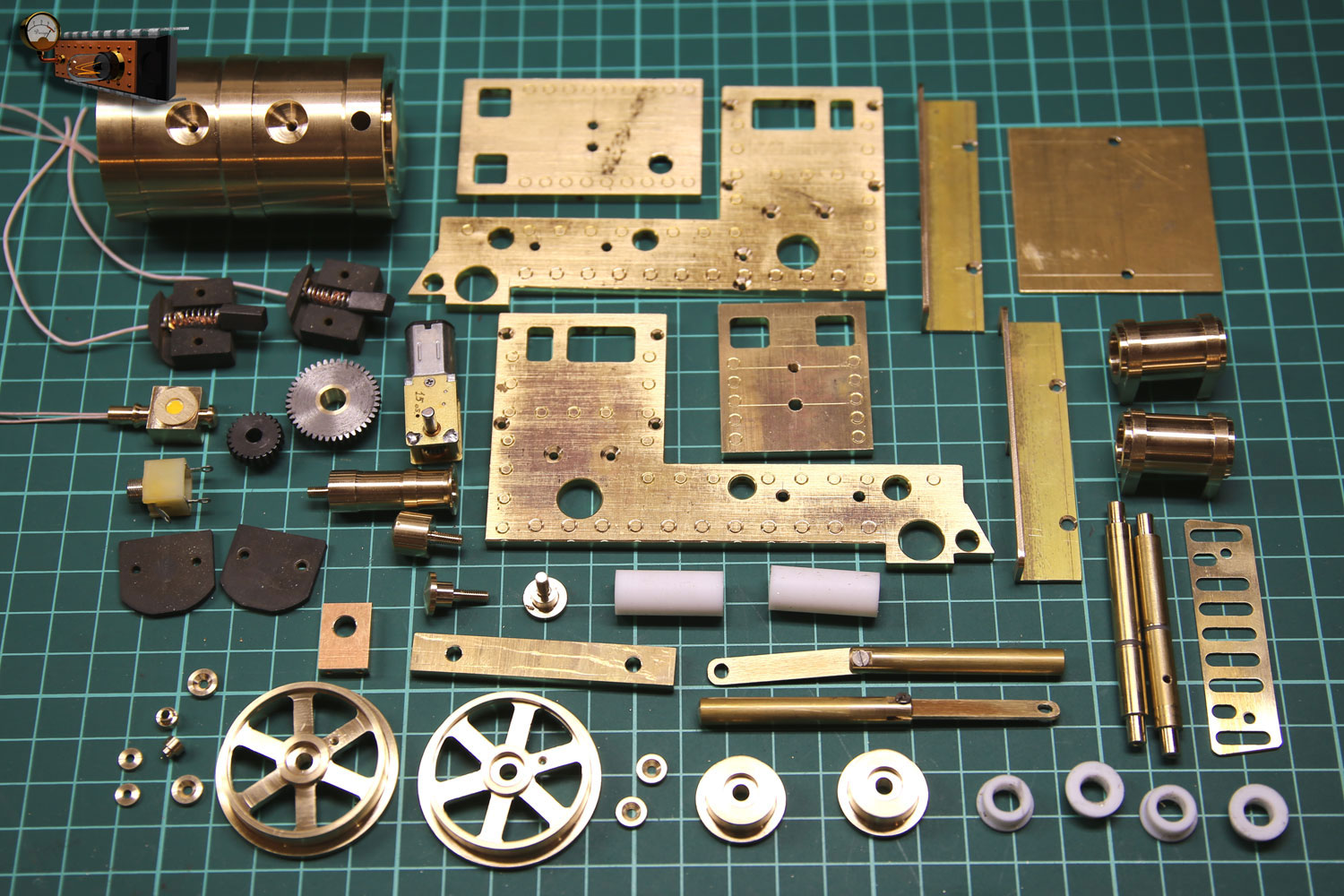

На снимке изображены все его детали.

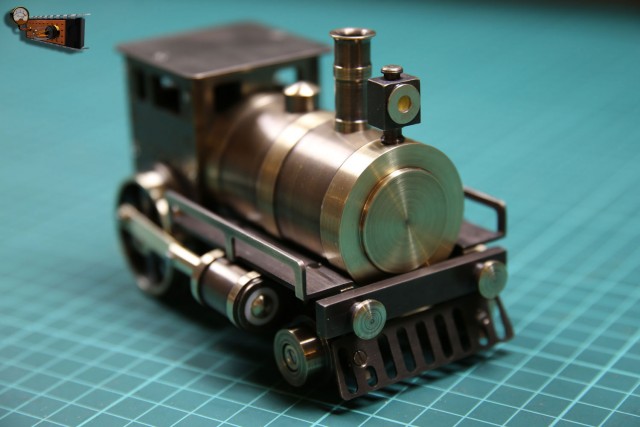

А вот так он выглядит в сборе.

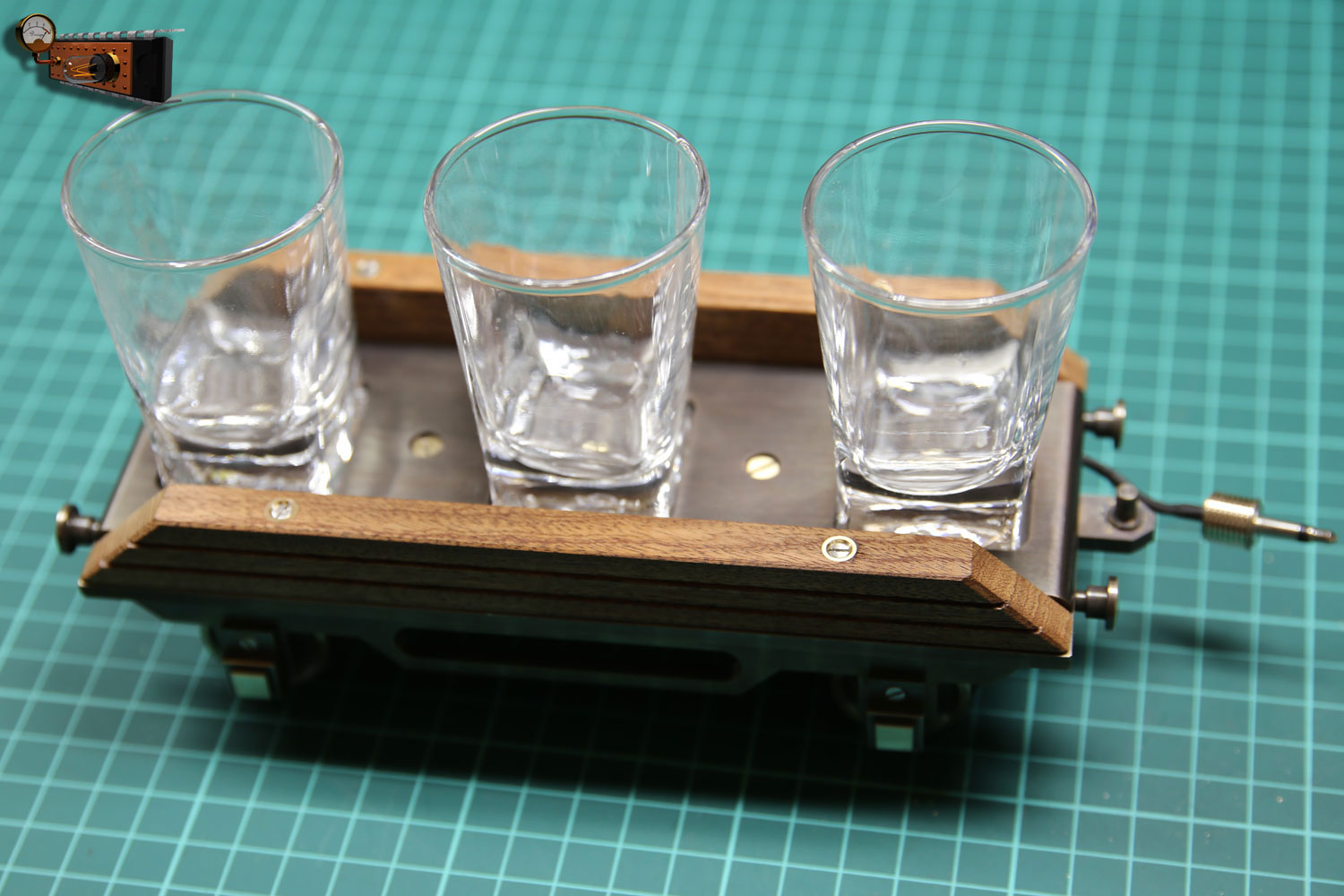

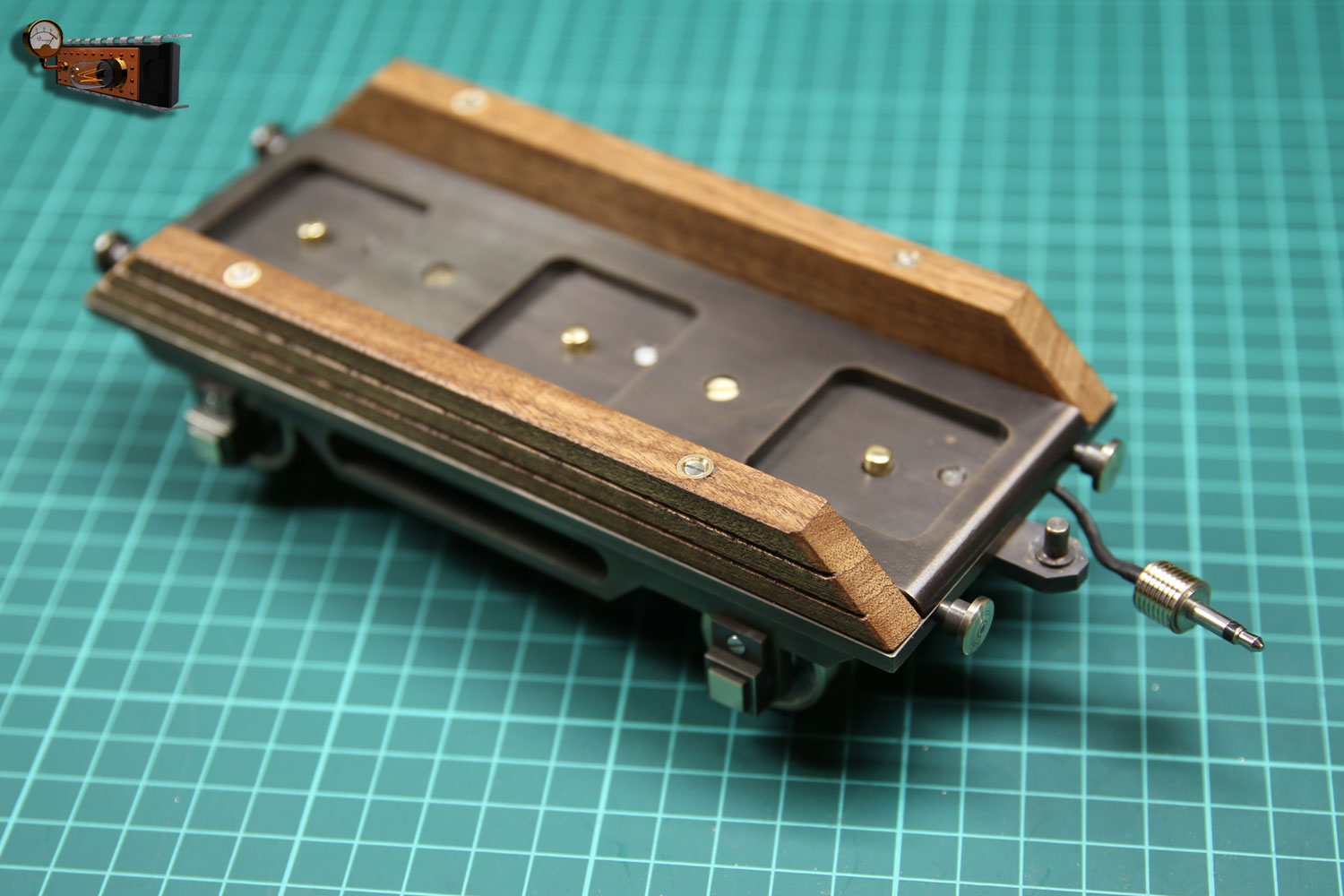

Конструкция вагона так же перекочевала от предыдущих изделий.
С одной стороны вагончика установлен небольшой неодимовый магнит для отслеживания положения вагончика.

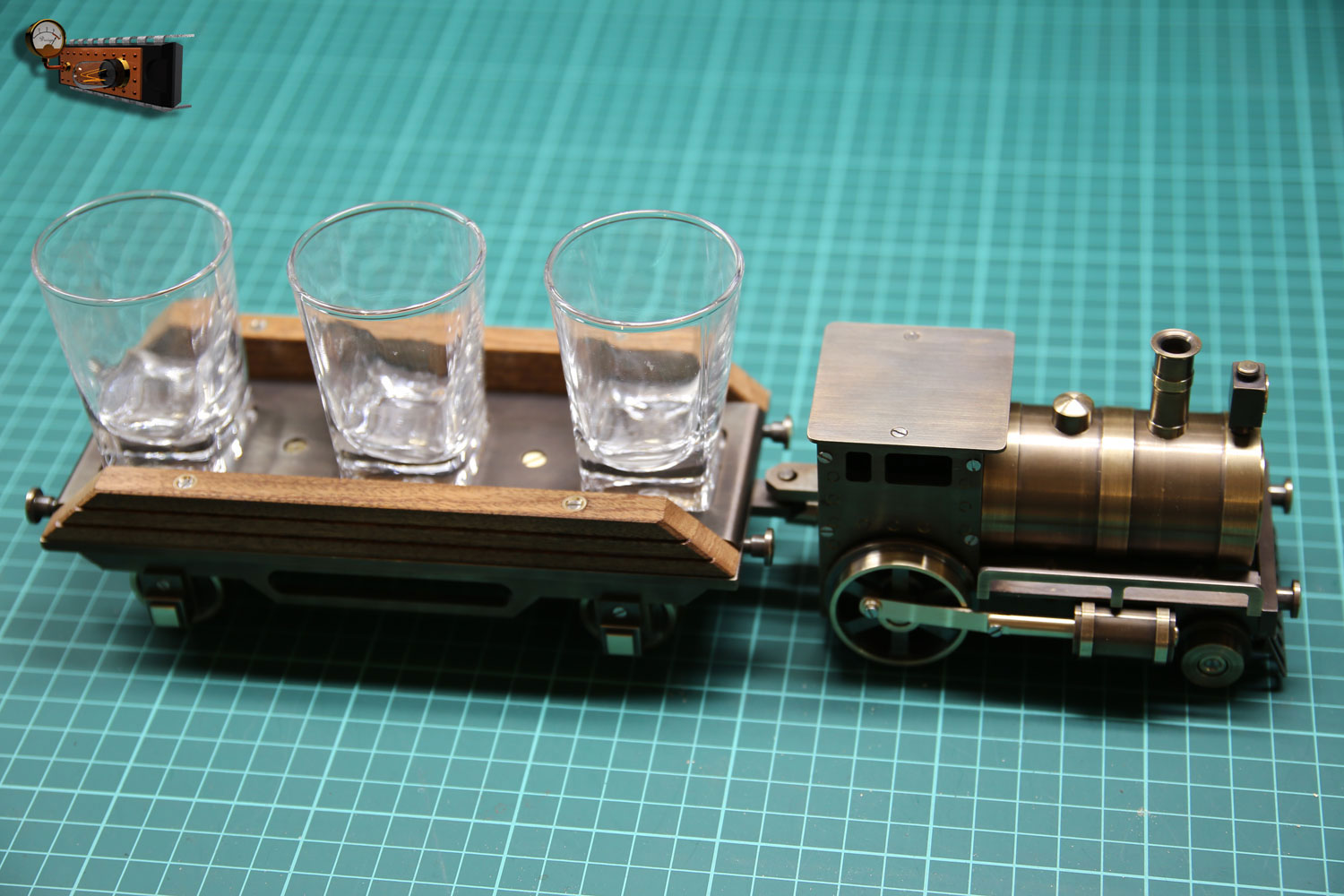

Вагончик вместе с паровозиком.

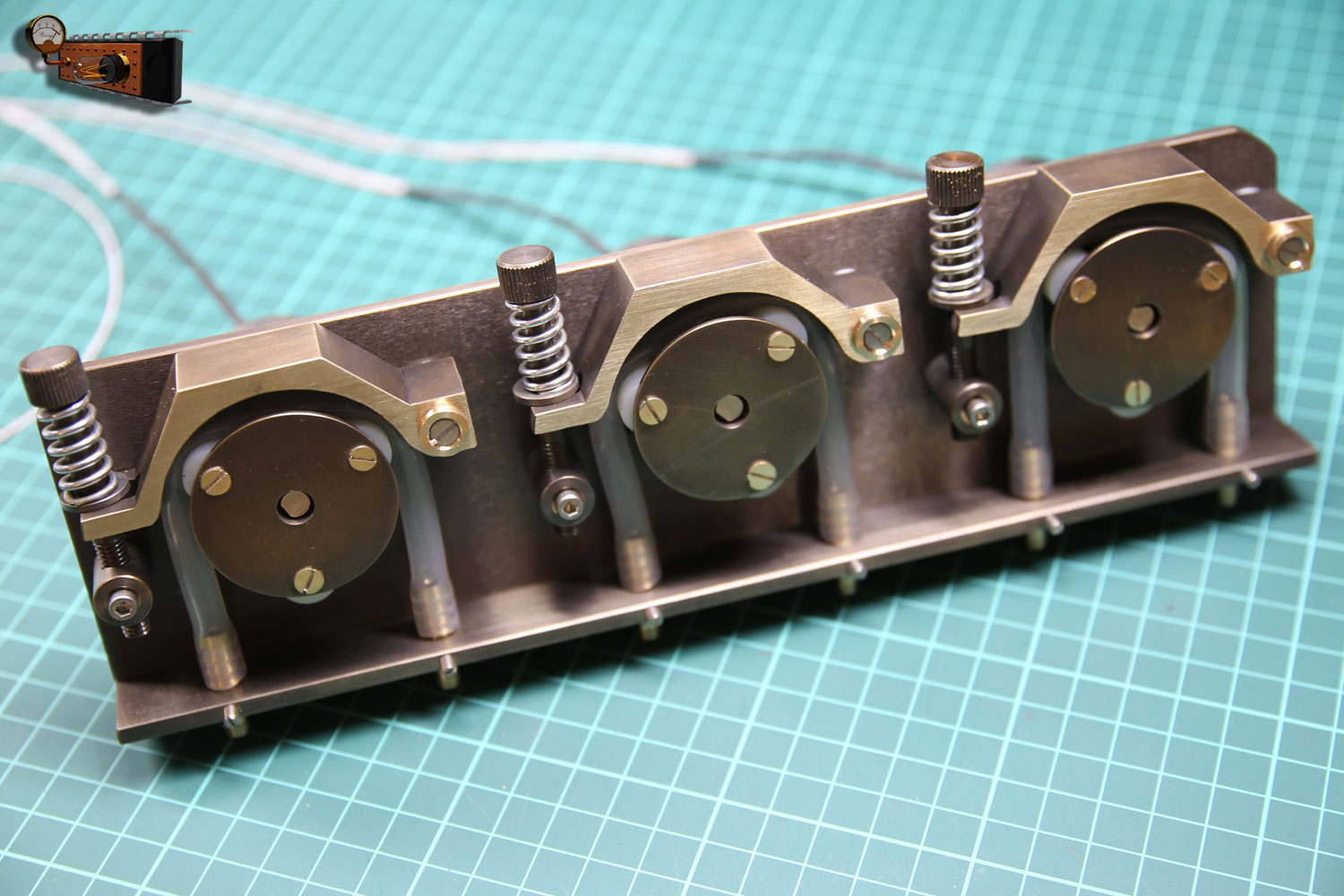

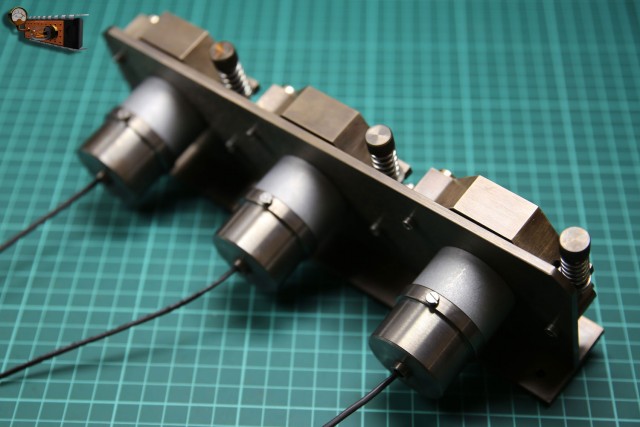

Перистальтические дозирующие насосы тоже оставил без изменений за исключением того, что в данной конструкции их три и они объединены в общий блок.

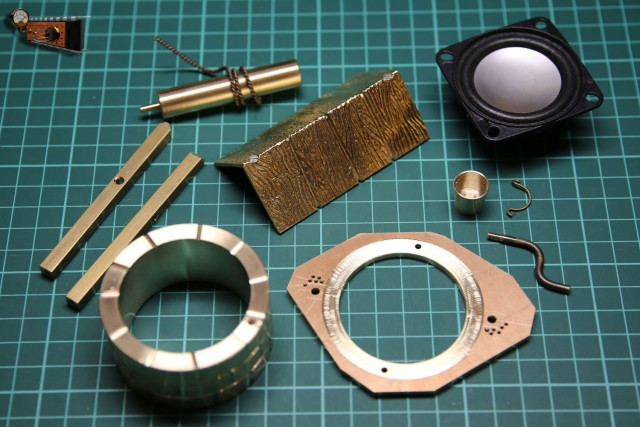

Динамик для воспроизведения звуков решил замаскировать под колодец и сделал для него вот эти детали.

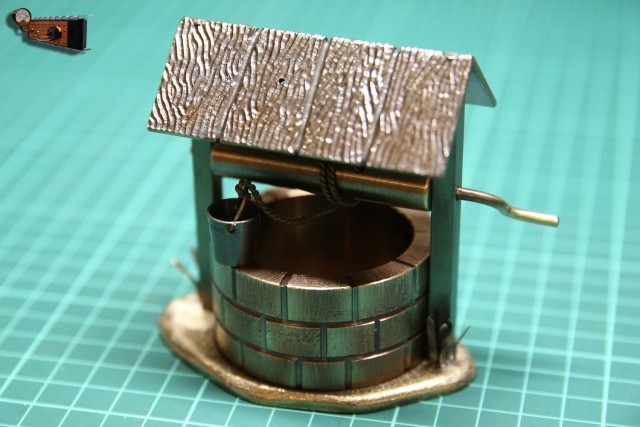

После сборки этот элемент выглядит вот так.

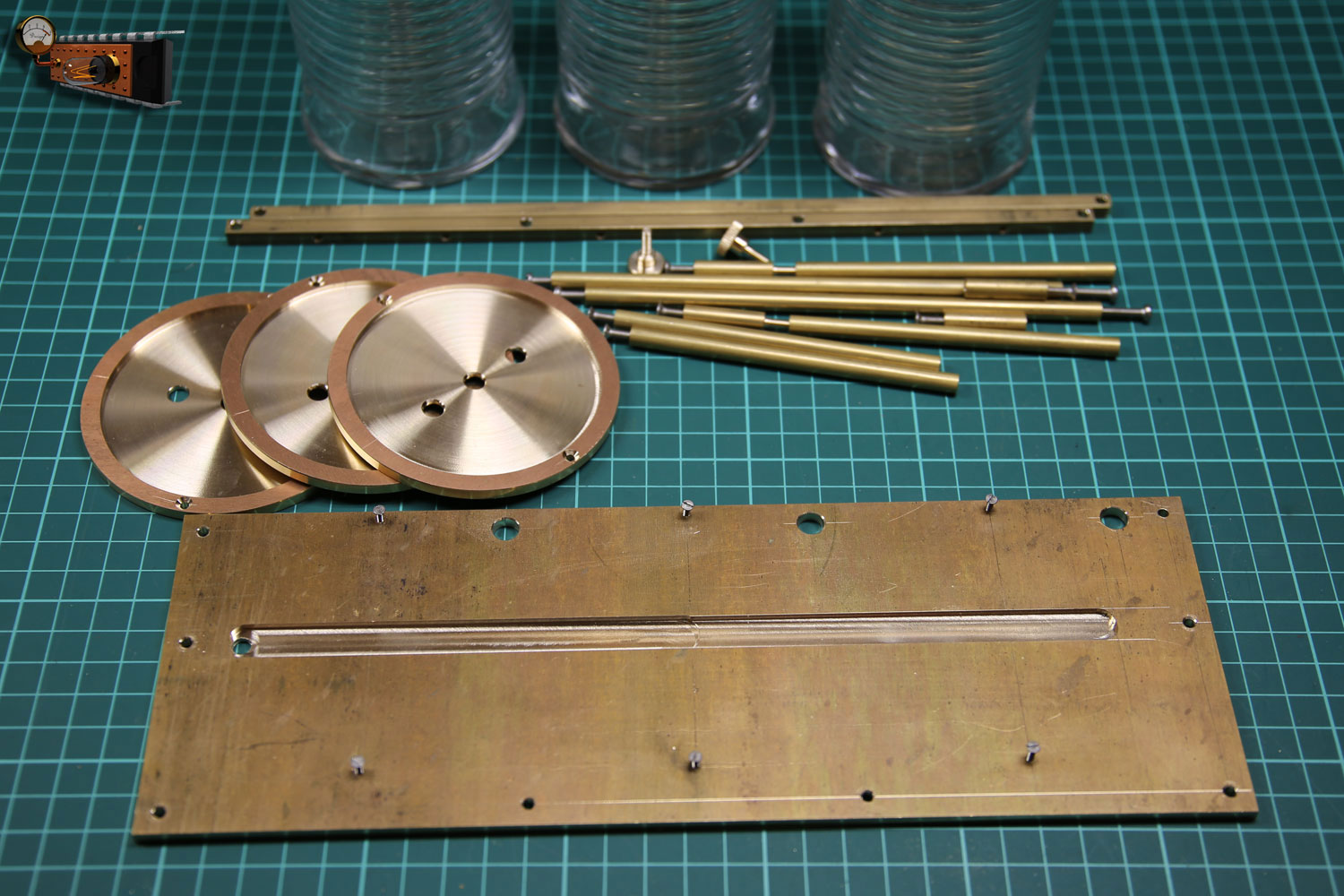

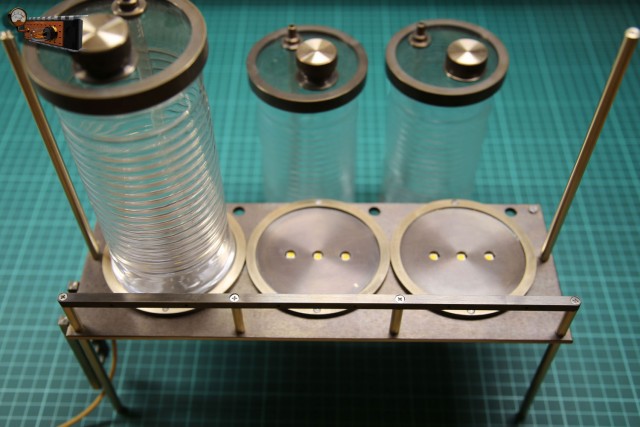

Ёмкости для напитков будут располагаться на специальной подставке.

Под каждой ёмкостью располагается линейка светодиодов для подсветки выбранного напитка.

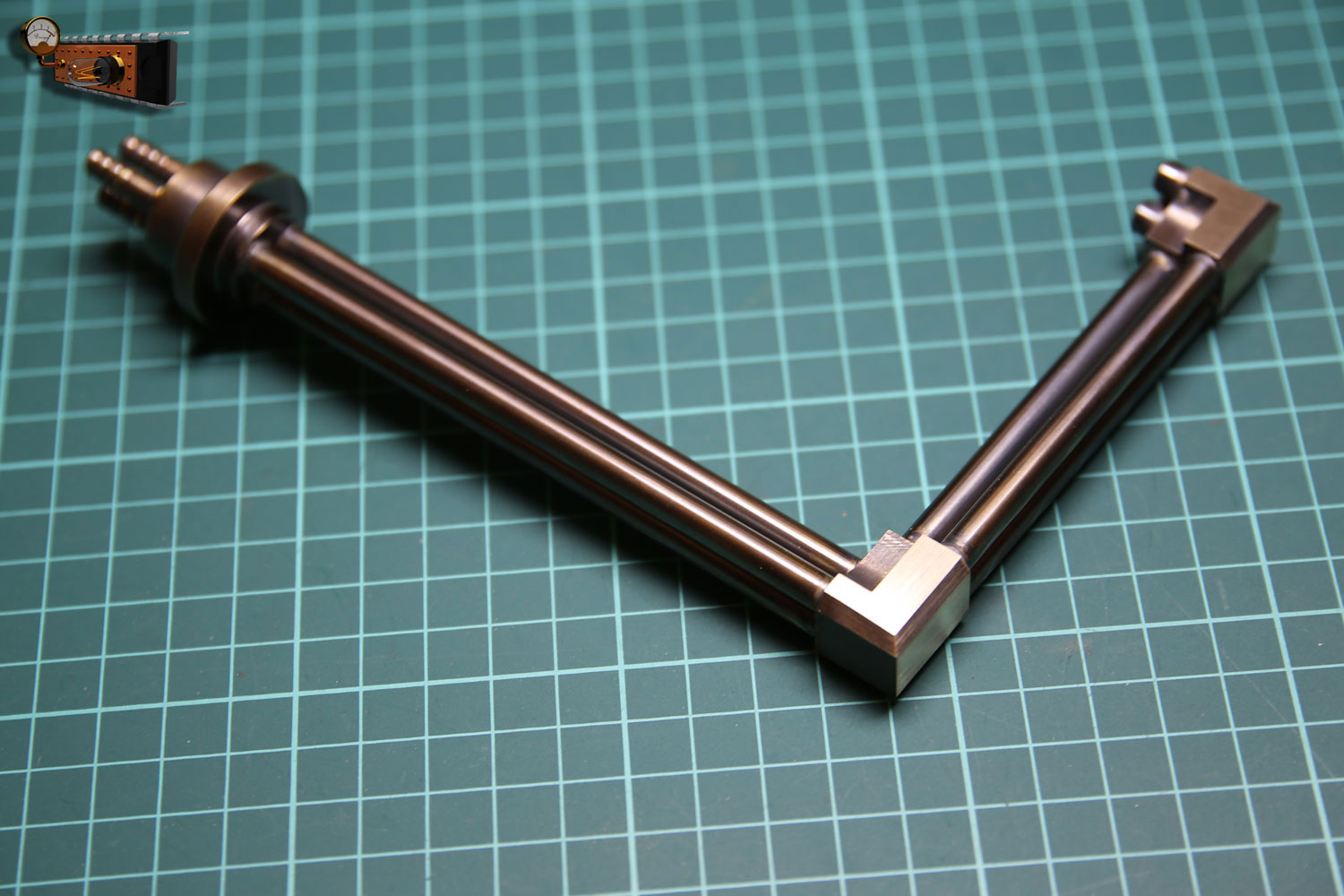

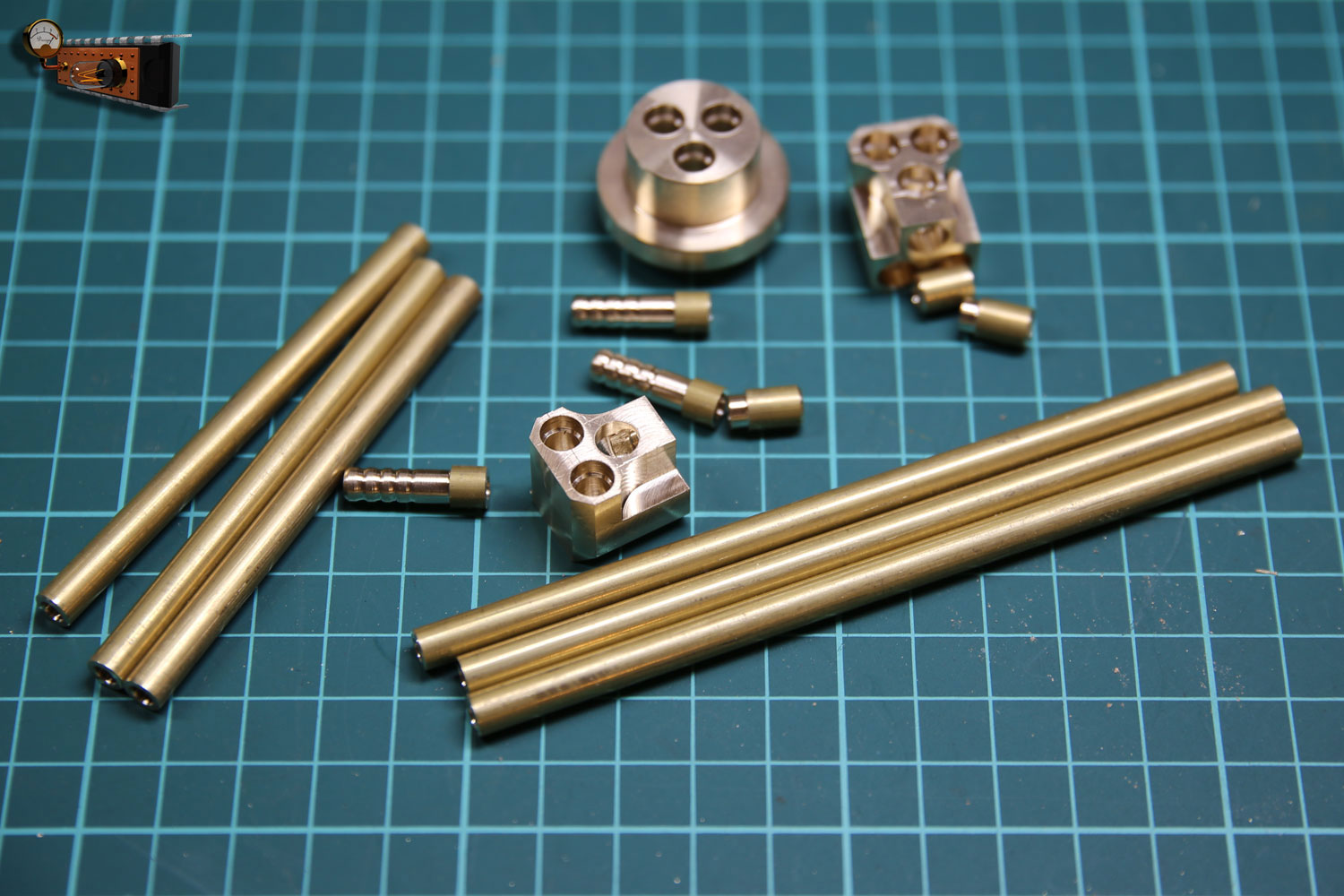

Раздаточный кран состоит из трёх спаянных в одну конструкцию трубок.

Платформу делаю из дуба, а магазинчик из красного дерева. Всё это дополняется элементами антуража из латуни.
