Вторая жизнь заслуженных колонок S-90

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

Typografy 5 дек 2019 в 12:44

Регулярно. • На сайте 8 лет

Сообщений: 2 379

297

Здравствуйте дорогие форумчане.
Делюсь с вами своей работой.
На этот раз руки дошли до восстановления легендарных колонок S90

Yap 18.05.2026 - 06:26

Продам слона • На сайте 21 год

Предвижу что может разгореться нешуточный срач, между "ностальгирующими" и аудиофилами, люто ненавидящими их "бубнящие" басы и "горб" АЧХ по средним частотам. Сам же я не отношусь ни к тем ни к другим. Я обычный Советский радиолюбитель, которого данное увлечение не отпускает даже после 40лет, сижу вечерами и по тихой грусти что-нибудь паяю

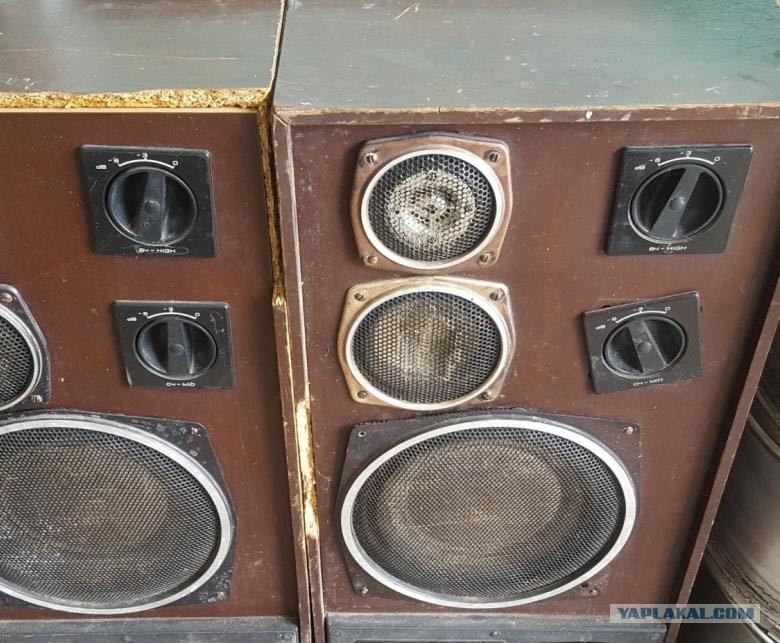

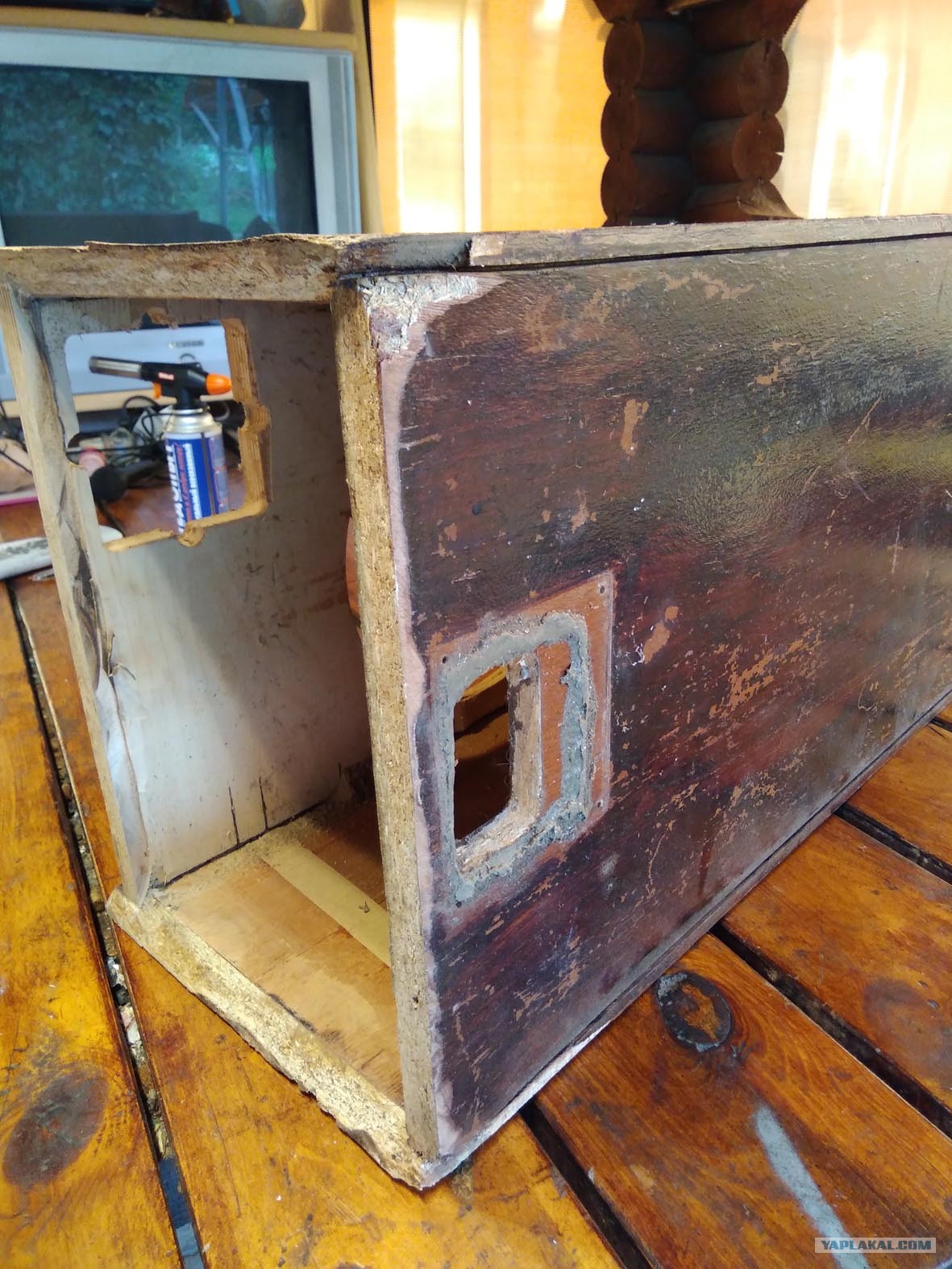

Приобрел я их по случаю на известном сайте объявлений. Состояние было очень уставшее. Судя по всему колонки стояли во влажном гараже много лет. У одной из колонок от влаги рассыпалась нижняя стенка.

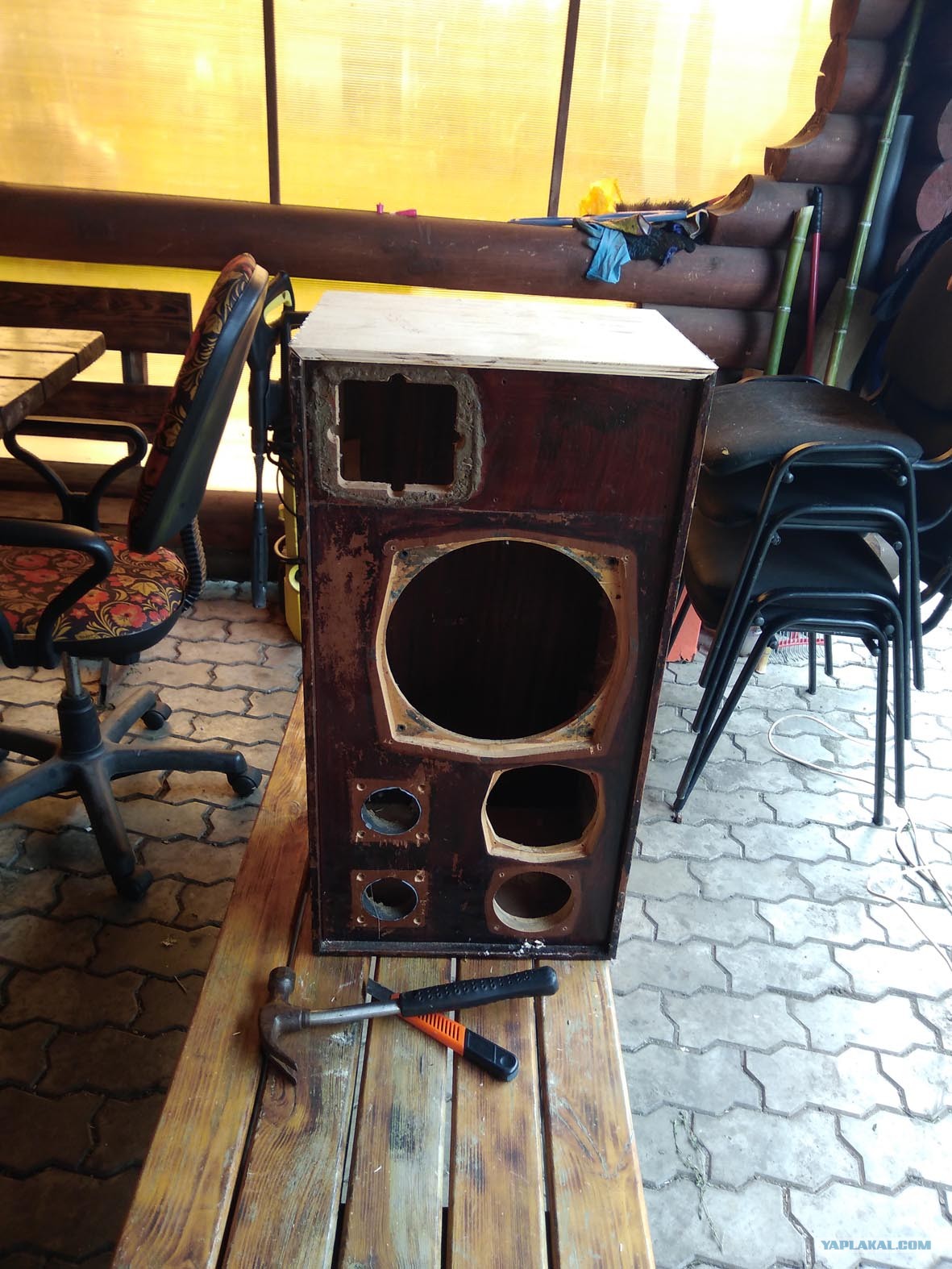

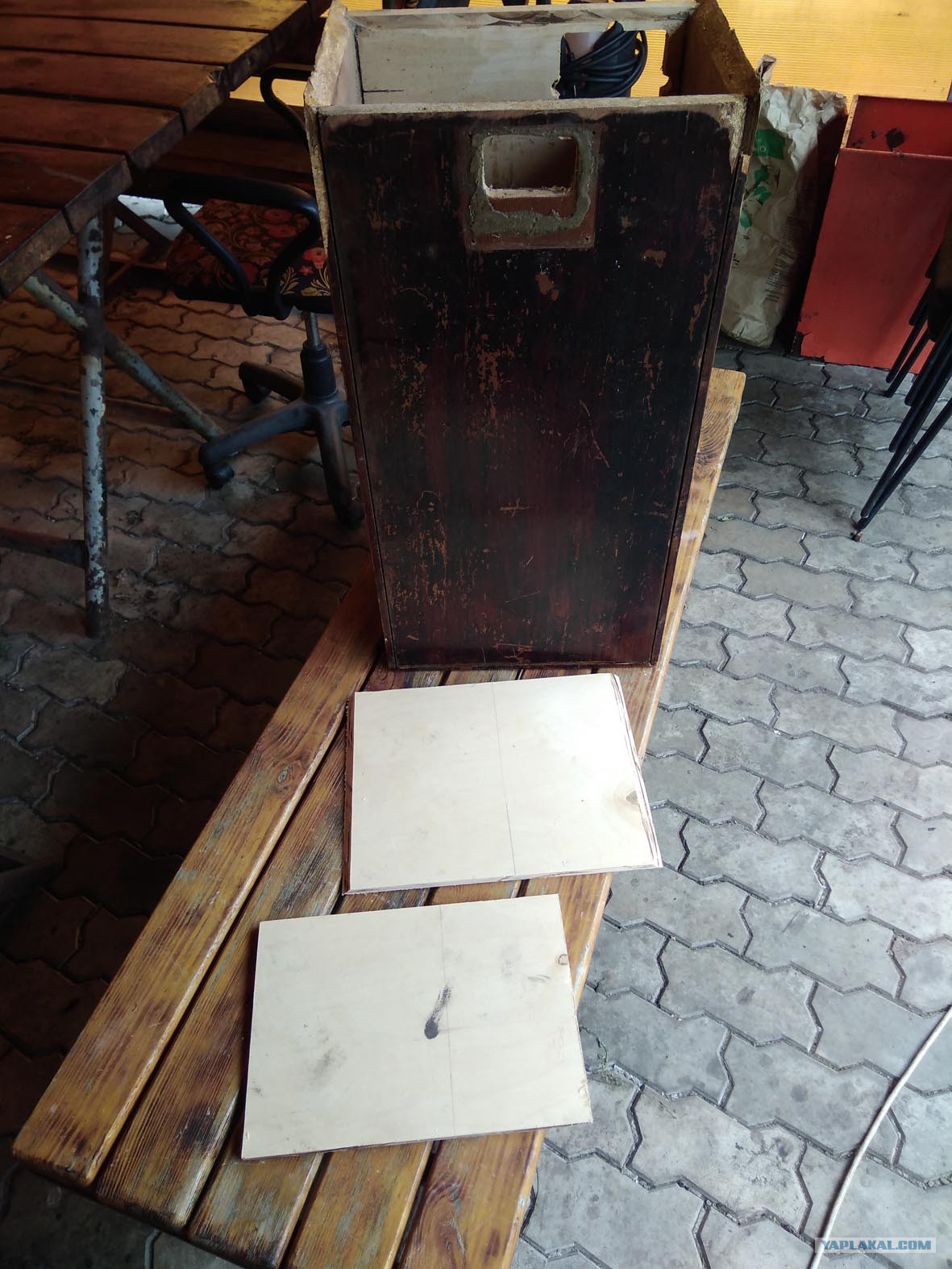

Я ее удалил, на ее место подготовил две фанерных заготовки, каждая по 10мм.
Припилил, подогнал, и все проклеил эпоксидной смолой.

Как вы могли заметить сами колонки производства Брянского завода, качество его сборки не всегда было стабильным. Все внутренние и внешние стыки проклеил эпоксидкой.

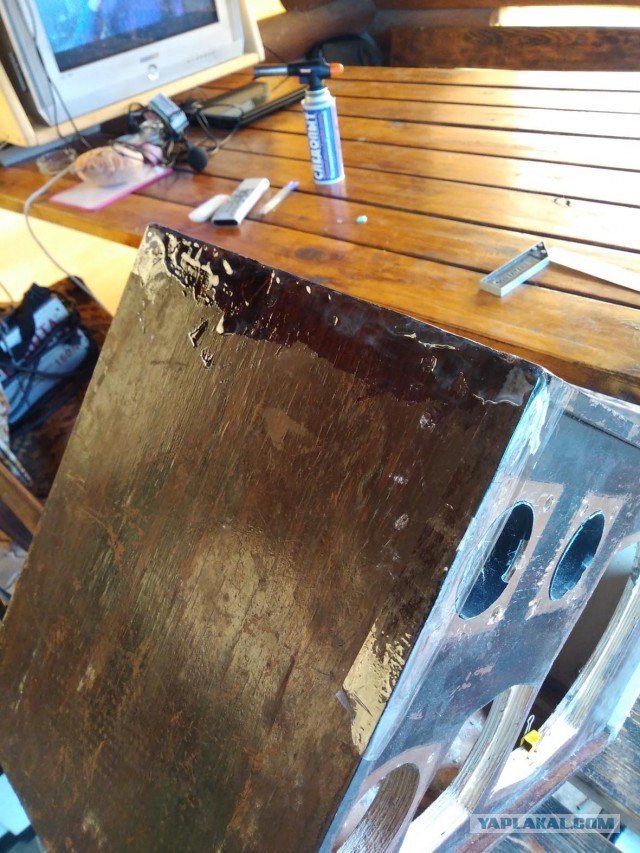

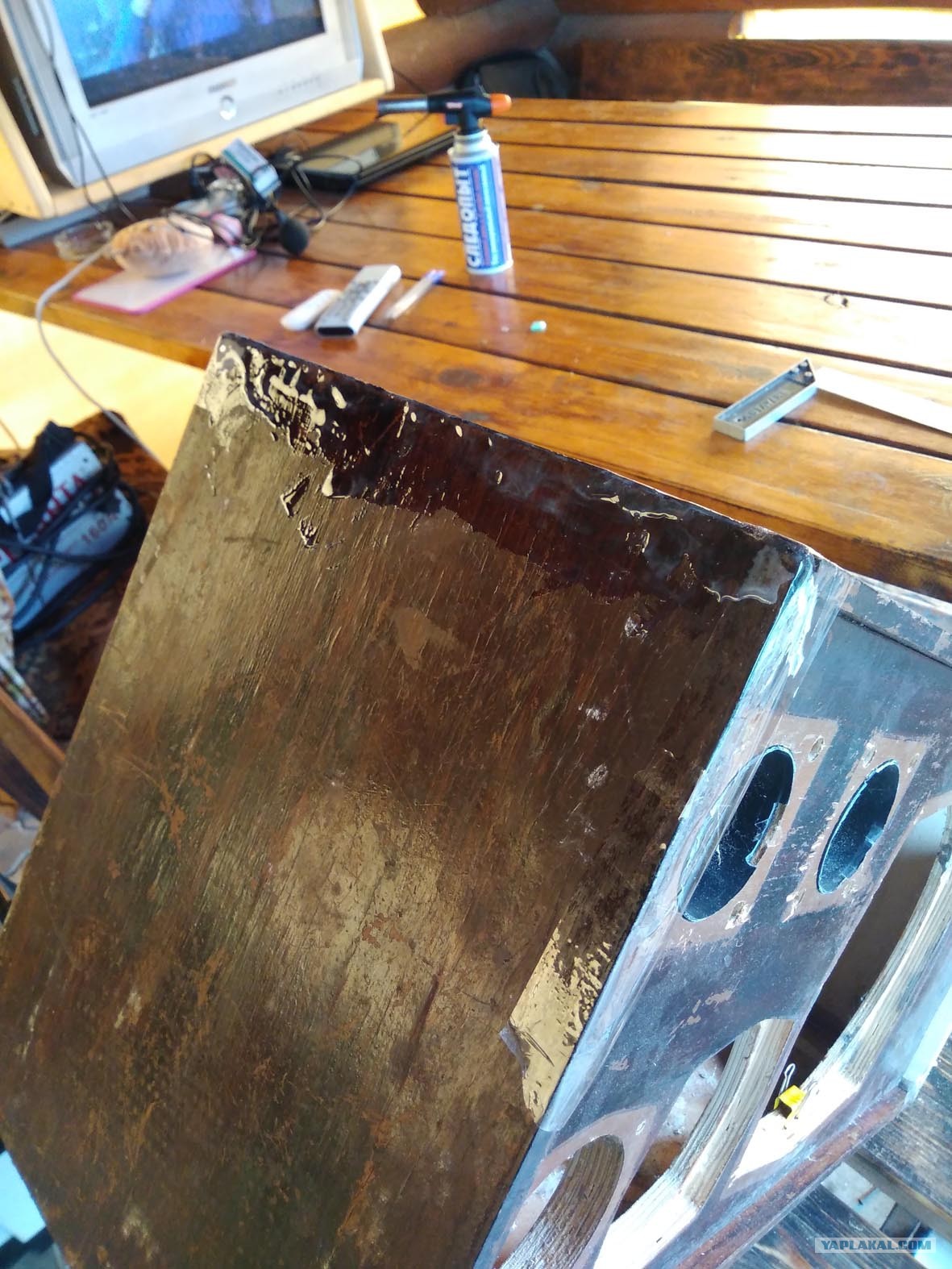

Сколотые углы полностью заливал смолой, делал опалубку и потихонечку проклеивал. За одни выходные я успевал проклеить по 4-5 стыков, то есть на полную проклейку корпусов ушло около 3 недель.

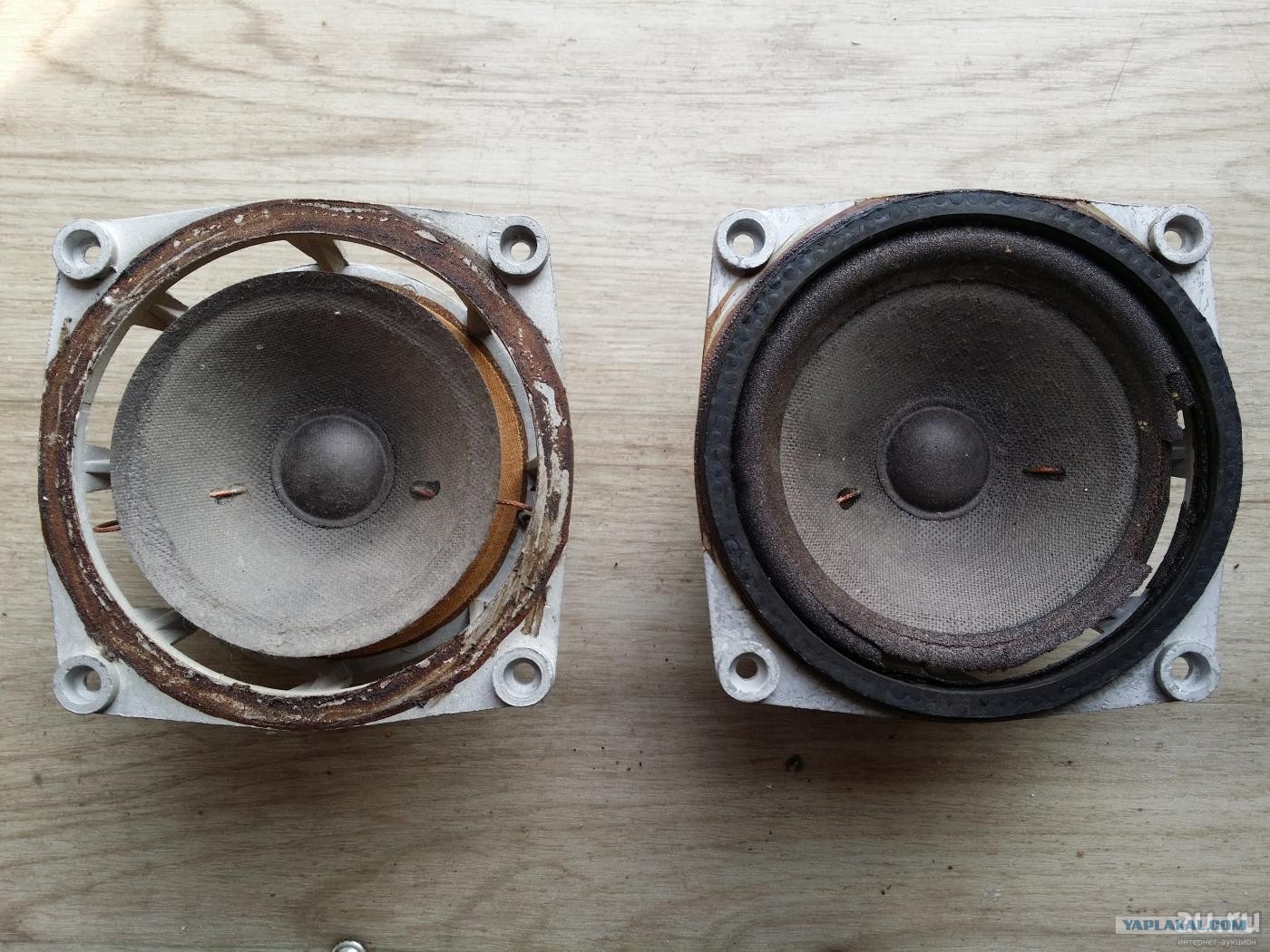

Пока корпуса сохли на уличной веранде, я в это время ремонтировал динамики. Пенополиуретановые подвесы СЧ и НЧ динамиков превратились в труху.

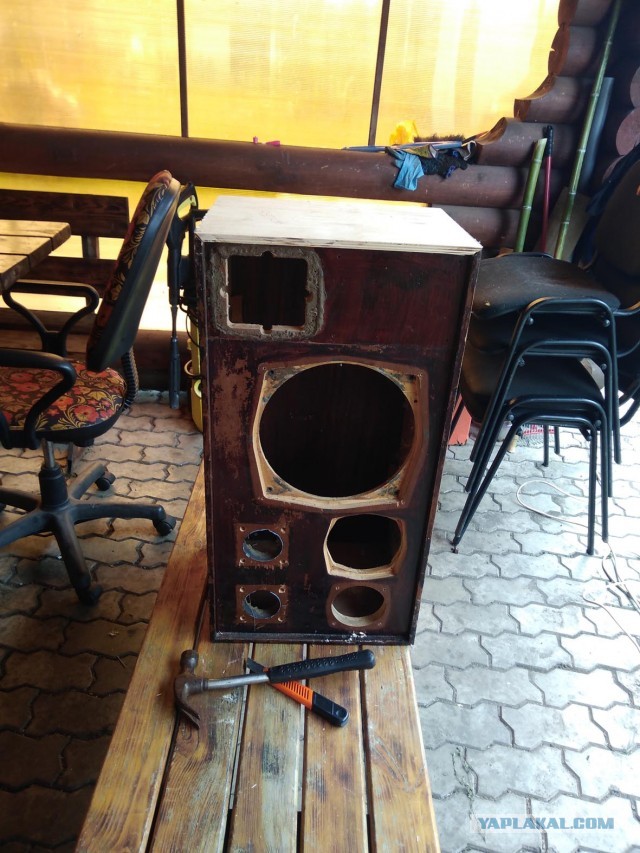

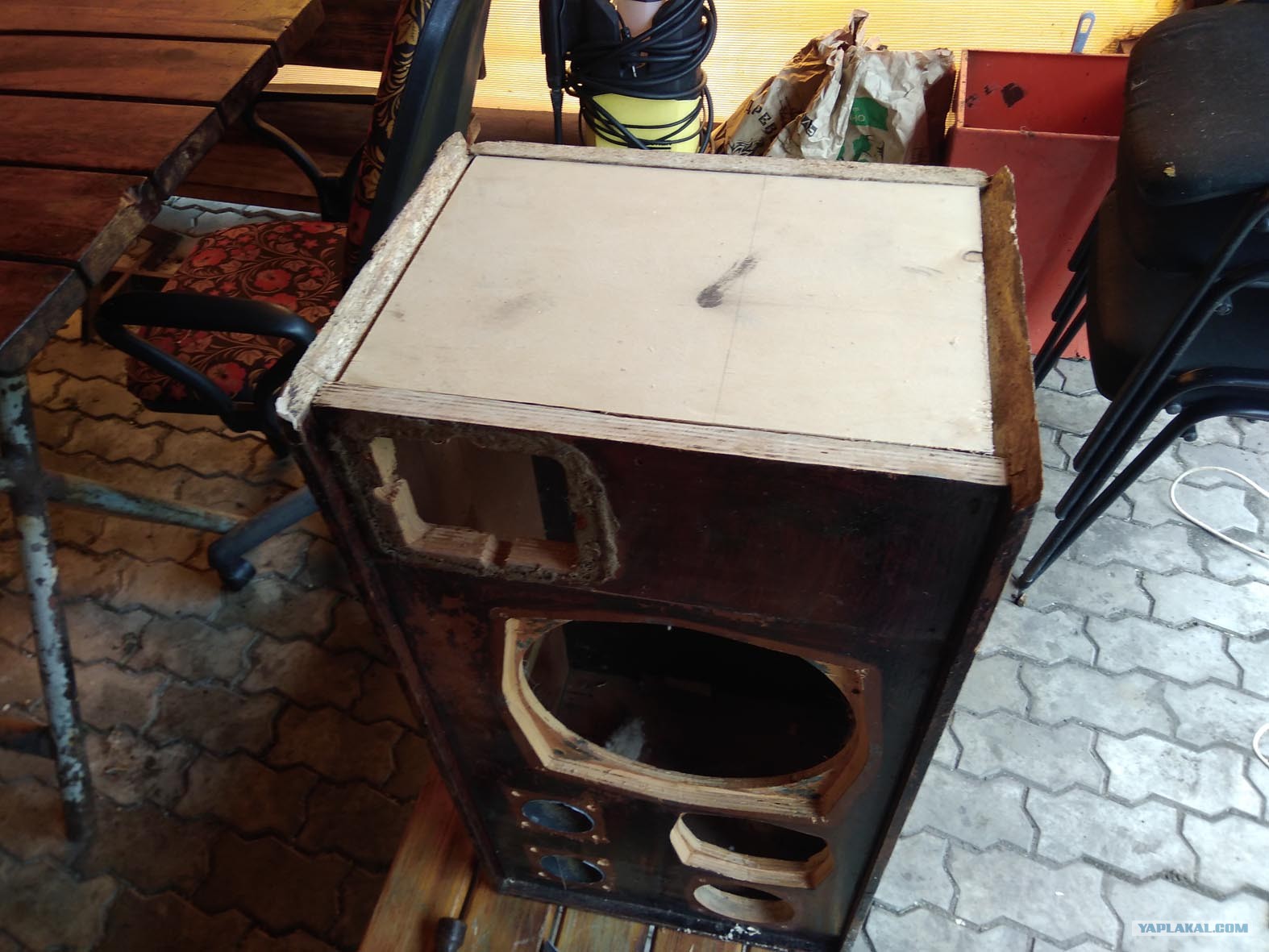

Клею стенку корпуса.

В два слоя, по 10мм. между собой фанера так-же проклеивалась.

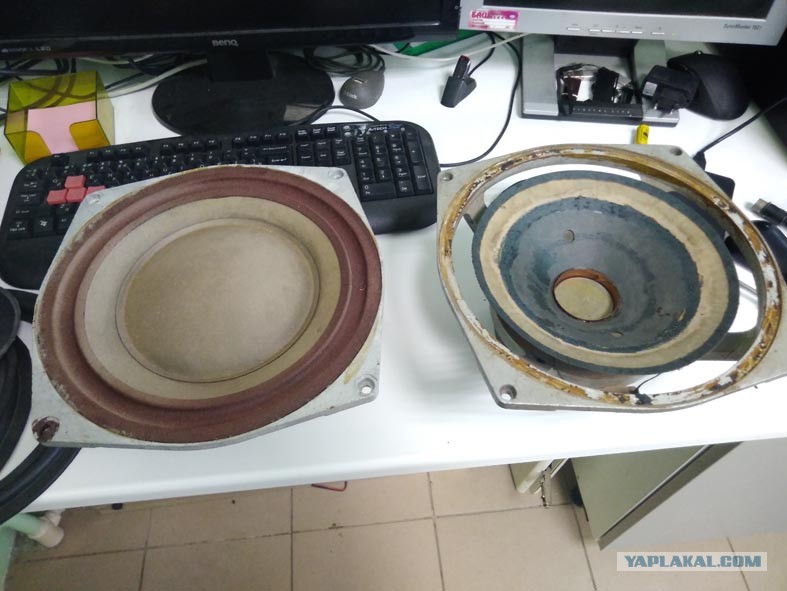

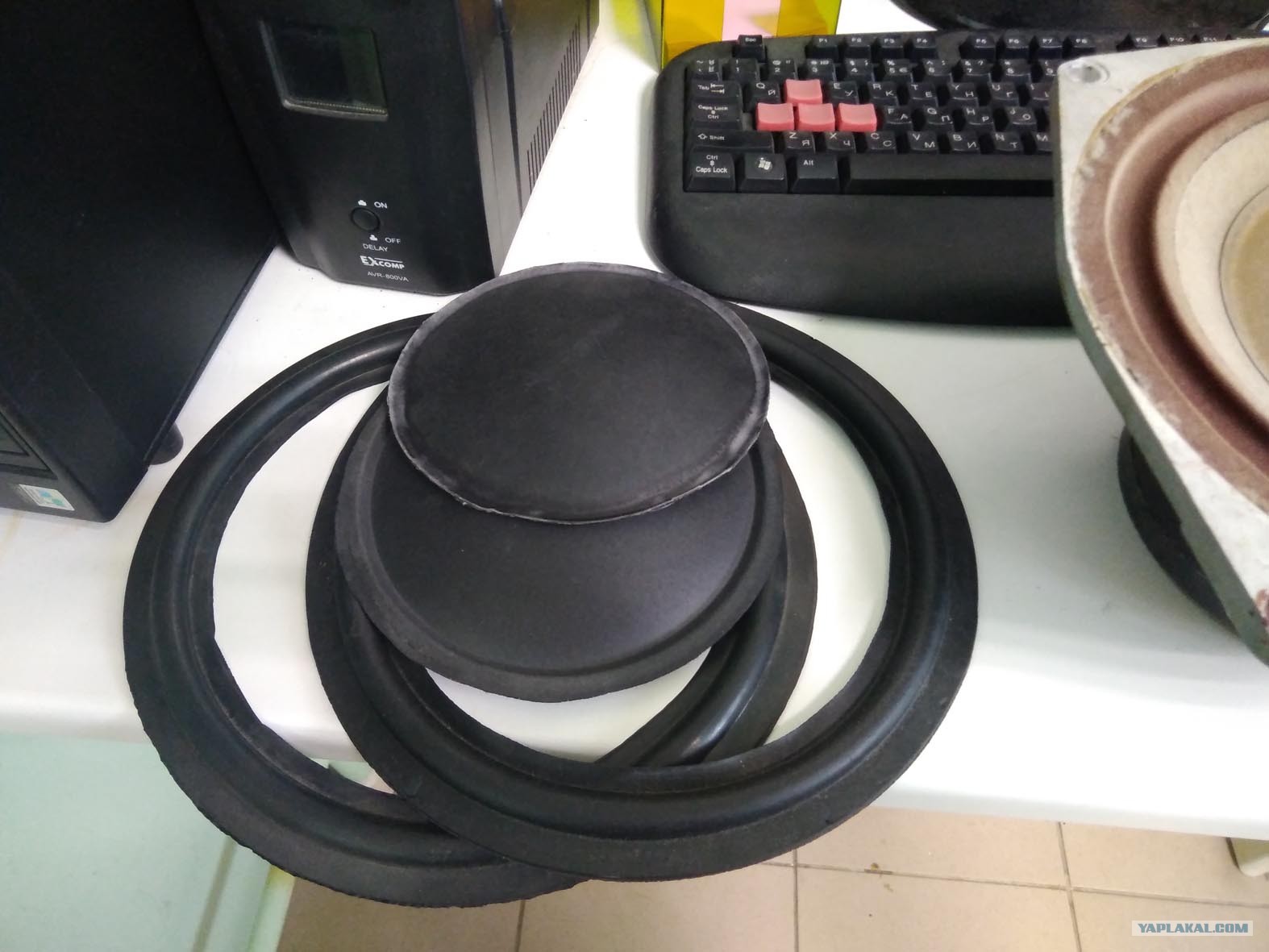

Купил резиновые подвесы и колпачки к 75гдн.

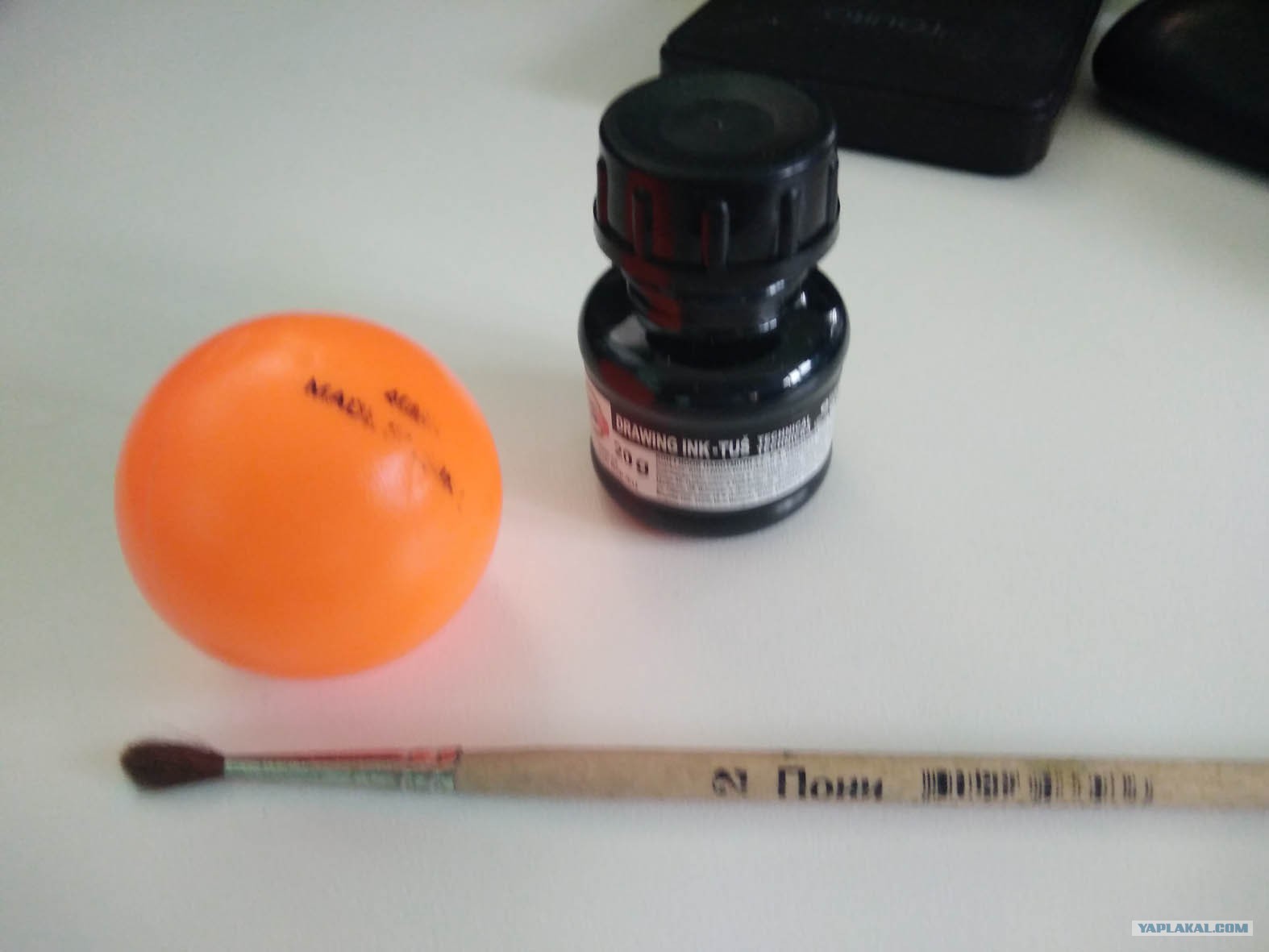

В качестве колпачков СЧ использовал шарик от пинг-понга.

Отмочил колпачки 646 растворителем, отчистил остатки старых подвесов, центрующую шайбу на трогал.

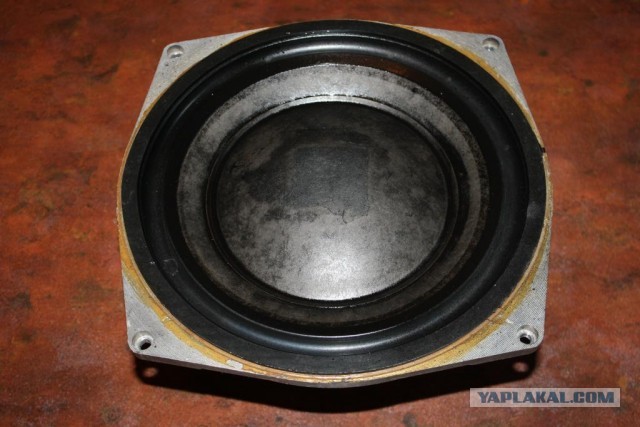

Сч головки.

Между керном и катушкой вставил кусочек старой фотопленки (по толщине идеально подошла в зазор, отцентровав таким образом, клеем БФ приклеил подвесы, а затем сами колпачки. Покрасил динамики черной канцелярской тушью.

При покупке подвесов обратил внимание на неоднороную жесткость, некоторые из подвесов имели большую жесткость и даже весили некоторые из них несколько легче. Возможно разные производители, но выглядят одинаково.

Момент вышкуривания и шпаклевки увлекшись я не заснял, так что готов выслушать все упреки по поводу "рисования совы", они вполне справедливы.

Схему я оставил без изменения, заменил только провода от переключателей и к динамикам. Внутри задемпфировал синтепоном.

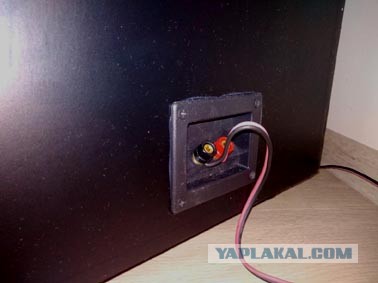

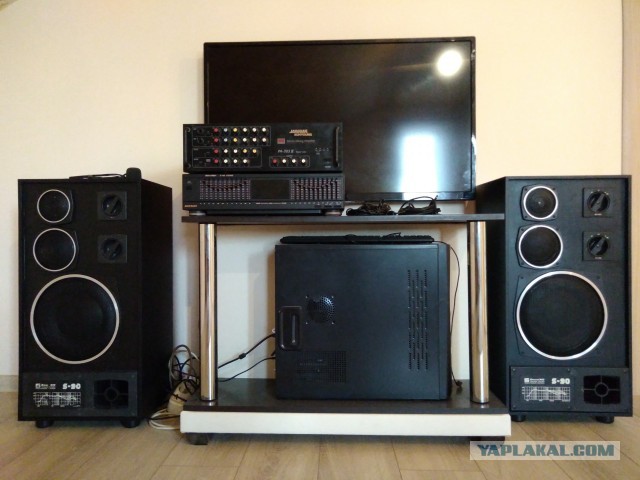

У меня неплохие навыки работы с самоклеющейся пленкой. Все оклеил черным матовым Oracal-ом, поменял клеммные колодки. Все динамики посадил на силиконовый герметик.
Ножки пластиковые мебельные, высотой 40мм.

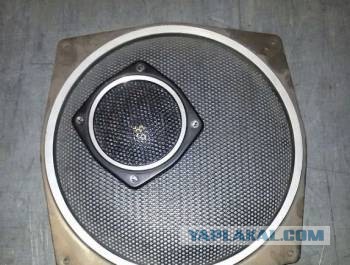

Грили покрасил черной матовой краской, родное анодирование было не очень привлекательным.

Все комментарии:

BigBamse 5 дек 2019 в 12:52

Шутник • На сайте 9 лет

Руки из плеч и как надо заточены.
Респект и уважуха!

7thday 5 дек 2019 в 12:53

убиваю логикой • На сайте 12 лет

Цитата (Typografy @ 5.12.2019 - 12:44)

и аудиофилами,

фи.
если провода не из "бескислородной меди" (или как там)
и стоят меньше 200к рублей. то играть будут хуево.

сарказм если что

GelX 5 дек 2019 в 12:54

Сиськи - наше ВСЁ, товарищи! • На сайте 12 лет

Цитата

Предвижу что может разгореться нешуточный срач, между "ностальгирующими" и аудиофилами, люто ненавидящими их "бубнящие" басы и "горб" АЧХ по средним частотам.

вот и начну)))

без обид, за старания - молодец, конечно, но нафига тебе сейчас сей реликт сдался?

понимаю во времена СССР не было альтернативы, вот и фапали на них люто, достать не могли (дефисит типо) и т.д. но звук то реально отвратный. любые колонки от 15 000 играть будут лучше не то что на порядок, а на вечность. и старинной "ламповости" ты от них не получишь.

если только для коллекции, но так и ценности они не представляют.

Цитата

По счету это уже третий восстановленный комплект S90.
Вот к примеру ранее отреставрированный комплект.

так бы и сказал, что ты это на продажу для "ностальгирующих" делаешь) тады ок)

Это сообщение отредактировал GelX - 5 дек 2019 в 13:07

Strangerr 5 дек 2019 в 12:54

Tanstaafl • На сайте 12 лет

Цитата (Typografy @ 5.12.2019 - 12:45)

Судя по состоянию корпуса куда проще и надёжнее было купить лист фанеры и сделать новые корпуса.

И да, резиновый подвес, во всяком случае на НЧ головке это смерь и без того не самому лучшему звуку.

MadKnife 5 дек 2019 в 12:55

Ярила • На сайте 13 лет

Цитата (Typografy @ 5.12.2019 - 12:44)

Здравствуйте дорогие форумчане.

Здравствуй, дорогой товарищ ТС!
Спасибо за атмосферу, я прям окунулся в детство с головой!

Сознайся, бро, если порыться в закромах, то у тебя можно отыскать фиксаж кислый и даже проявитель в таблетке.
Пост мотивирует к покупке S90. И проделыванию подобной работы. Хорошо, когда есть хобби, помимо алкоголя!

Виконт 5 дек 2019 в 12:55

Ищем пуговицу • На сайте 14 лет

Сударь! вашу бы энергию да в мирных целях!

Правда сам сейчас восстанавливаю ас от симфонии, ну чисто косметику и нч динамики пытаюсь отловить за недорого

Это сообщение отредактировал Виконт - 5 дек 2019 в 12:57

~~ImagesAwards~~ 5 дек 2019 в 12:56

Ярила • На сайте 7 лет

Видел и слышал переделанные S90, но там остался только корпус от них, динамики и кроссовер другие поставили, даже можно слушать, запели.
