Как работает индикатор заряда Powercheck на батарейках


Страницы: (4) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Lomamaisty	1.10.2019 - 09:33 [ показать ]

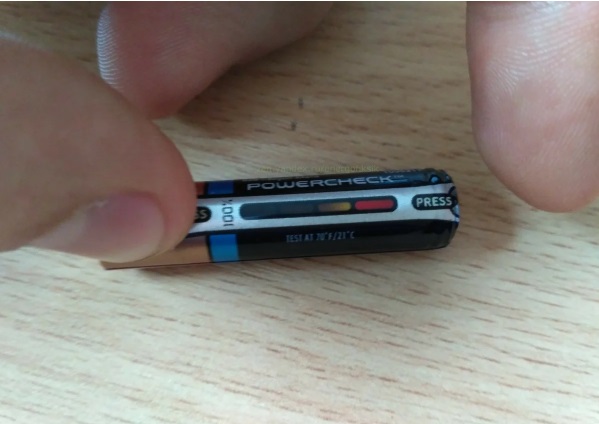

Статус: Online Дед Ломыч Регистрация: 8.11.11 Сообщений: 17764	194 Вы наверняка видели рекламу небезызвестного бренда одноразовых батареек, где демонстрируется функция контроля заряда, так называемый POWERCHECK. А вы знаете по какому принципу работает данная функция? Принцип работы: На самом деле технология проста до безобразия: на батарейку нанесен полимерный материал с пленочным резистором переменной ширины, который покрыт двумя слоями краски. Первый слой краски – это разноцветные полоски, от красного до светло-зеленого, а второй слой представляет собой термокраску, которая становится прозрачной при нагреве. 6 фото via
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Lomamaisty	1.10.2019 - 09:34 [ показать ]
Статус: Online Дед Ломыч Регистрация: 8.11.11 Сообщений: 17764	2. Для того, чтобы максимально снизить теплоемкость конструкции между полимерной пленкой и металлическим корпусом батареи проложен тонкий слой бумаги. Вот такая простая конструкция, а работает она следующим образом: Зажимая контакты 1 и 2, мы деформируем полимерную пленку, и она касается плюса и минуса батареи, тем самым создается замкнутая цепь, по которой начинает протекать электрический ток.
	[^]

Lomamaisty	1.10.2019 - 09:34 [ показать ]
Статус: Online Дед Ломыч Регистрация: 8.11.11 Сообщений: 17764	3. А так как наша пленка имеет различное сечение, то и нагревается она не равномерно и в том месте, где ее толщина минимальна, нагрев происходит быстрее. В результате этого термокраска становится прозрачной и мы с вами видим первый цвет – красный. Когда заряд батареи близок к 100%, силы тока достаточно, чтобы полностью разогреть термокраску и, соответственно, показать всю цветную полоску.
	[^]

Lomamaisty	1.10.2019 - 09:35 [ показать ]
Статус: Online Дед Ломыч Регистрация: 8.11.11 Сообщений: 17764	4. Как только силы тока становится недостаточно, то полоска в самом широком месте прогревается недостаточно и термокраска в этом месте не обесцвечивается и мы тем самым видим, что батарея частично разряжена.
	[^]

Lomamaisty	1.10.2019 - 09:35 [ показать ]
Статус: Online Дед Ломыч Регистрация: 8.11.11 Сообщений: 17764	5. И как только при нажатии и удержании полоски вы не увидите даже красного цвета, это означает что батарейка полностью разряжена.
	[^]

Lomamaisty	1.10.2019 - 09:36 [ показать ]
Статус: Online Дед Ломыч Регистрация: 8.11.11 Сообщений: 17764	6. Как вы, наверное, уже поняли из принципа работы, данный индикатор вполне может быть применен к абсолютно любой батарейке, главный минус, придется снять защитную пленку для того, чтобы измерить остаточный заряд. Так же следует учесть, что частое использование такого индикатора расходует заряд батарейки, так что имейте ввиду. Если будете часто узнавать какой заряд остался в батарейке – будете чаще покупать новые. Всё
	[^]

maksvolk	1.10.2019 - 09:37 [ показать ] 84
Статус: Offline Ярила Регистрация: 7.02.09 Сообщений: 2006	Я таких давно уже не видел Размещено через приложение ЯПлакалъ
	[^]

AcliptikA	1.10.2019 - 09:38 [ показать ] 103
Статус: Offline Ибо вопреки! Регистрация: 12.08.12 Сообщений: 1508	Не знаю зачем мне эта информация, но интересно.
	[^]

~~poqx~~	1.10.2019 - 09:39 [ показать ] 79
Статус: Offline ви-ip Регистрация: 21.10.14 Сообщений: 736	так . сколько нужно склеить индикаторов , шобы мне такую красоту на автомобильный аккум примострячить ?
	[^]

Sergo123	1.10.2019 - 09:40 [ показать ] 33
Статус: Offline Ярила Регистрация: 19.06.14 Сообщений: 3671	странно, а я на китайских батарейках нажимал, нажимал, так никакого цвета и не увидел.
	[^]

~~ledsscp7~~

1.10.2019 - 09:41

Статус: Offline

Балагур

Регистрация: 3.10.13
Сообщений: 889

Цитата (poqx @ 1.10.2019 - 09:39)

так . сколько нужно склеить индикаторов , шобы мне такую красоту на автомобильный аккум примострячить ?

14.4/1,5

[^]

kstanton	1.10.2019 - 09:41 [ показать ] 6
Статус: Offline дозорный Регистрация: 23.10.09 Сообщений: 1548	Ты бы лучше написал насколько большое сопротивление в этом индикаторе и как сильно этот индикатор сажает батарею? А принцип работы и так понятен.
	[^]

xdeviator	1.10.2019 - 09:41 [ показать ] 101
Статус: Offline Ярила Регистрация: 23.09.13 Сообщений: 1245	Хороший способ добить подсевшую батарейку. Маркетологам зачет - два зайца одним выстрелом. PowerCheck появилcя в середине 90х во времена кассетников - мы быстро просекли что лучше этим не пользоваться, тем более батарейки с такой функцией заметно дороже были.
	[^]

lemeserg	1.10.2019 - 09:42 [ показать ] 0
Статус: Offline Юморист Регистрация: 26.03.11 Сообщений: 444	Амперметр всегда под рукой.
	[^]

maxxxak

1.10.2019 - 09:43

Статус: Offline

Гарант сделок на ЯПе

Регистрация: 23.01.13
Сообщений: 3590

Цитата (Sergo123 @ 1.10.2019 - 09:40)

странно, а я на китайских батарейках нажимал, нажимал, так никакого цвета и не увидел.

это удивительно. я сейчас даже на фотографию этой батарейки нажал на экране монитора ( только сильно) и все заработало. увидел

[^]

машинер	1.10.2019 - 09:44 [ показать ] 5
Статус: Offline Ярила Регистрация: 30.11.14 Сообщений: 1150	Никогда не вытаскивал батарейки из пульта для контроля заряда! Сели поменял! Размещено через приложение ЯПлакалъ
	[^]

icupit	1.10.2019 - 09:53 [ показать ] 3
Статус: Offline реаниматолух Регистрация: 9.12.12 Сообщений: 888	ТС спасибо, меня реально мучал вопрос, как же эта хрень работает...всё просто и дешево!
	[^]

Figer	1.10.2019 - 09:54 [ показать ] 0
Статус: Offline Приколист Регистрация: 5.06.19 Сообщений: 224	Раньше другие были Размещено через приложение ЯПлакалъ
	[^]

xdeviator

1.10.2019 - 09:55

Статус: Offline

Ярила

Регистрация: 23.09.13
Сообщений: 1245

Цитата (ledsscp7 @ 1.10.2019 - 09:41)

Цитата (poqx @ 1.10.2019 - 09:39)

так . сколько нужно склеить индикаторов , шобы мне такую красоту на автомобильный аккум примострячить ?

14.4/1,5

вредный совет. даже NiMH акб сожжет полоску и не заметит. у батарейки ведь падение напряжение большое, то есть неспособна она отдавать большие токи.. ватт 8-10 максимум на новой. а вот акб, тем более автомобильный - может.

[^]

AANNDERRIKK	1.10.2019 - 09:57 [ показать ] 92
Статус: Offline Ярила Регистрация: 1.12.13 Сообщений: 3584	Как раньше было хорошо , взял квадратную батарейку или крону и языком замер произвел ))
	[^]

Paravozoff	1.10.2019 - 10:00 [ показать ] 4
Статус: Offline Шутник Регистрация: 29.09.19 Сообщений: 65	о краске не знал, спасибо за информацию
	[^]

steslia

1.10.2019 - 10:01

Статус: Offline

Made in USSR

Регистрация: 22.04.11
Сообщений: 1721

Цитата

из пульта для контроля заряда! Сели поменял!

У меня батарейки в пульте родные ещё (Panasonic). Лет 10 работают.
Иногда, когда нечего делать, протираю спиртом и ватным диском контакты.
Работают.

[^]

~~junsnew~~	1.10.2019 - 10:02 [ показать ] 4
Статус: Offline Ярила Регистрация: 8.07.19 Сообщений: 1208	А я на них давила со всей силы
	[^]

Олег7979	1.10.2019 - 10:04 [ показать ] 3
Статус: Offline Ярила Регистрация: 7.11.14 Сообщений: 1250	Первый такой индикатор был разобран еще до того как села батарейка, уж очень интересно было.
	[^]

~~Бобротулло~~	1.10.2019 - 10:04 [ показать ] 37
Статус: Offline Шутник Регистрация: 19.08.19 Сообщений: 50	А если пожамкать зубами, то батарейка еще 5 лет в пульте проживёт. Размещено через приложение ЯПлакалъ
	[^]
