Nixie clock: часы на лампах ИН-14 на заводских платах

Ещё один рассказ о сборке ламповых часов.

Пока прошлые мои часы не проданы, со сборкой новых я обычно не тороплюсь: занимаюсь другими проектами или ещё чем-нибудь. Однако, уже давно освоив подготовку плат к производству, решено было потихоньку адаптировать мою плату часов (разработанную для изготовления в домашних условиях - см. прошлые мои посты) для экспорта в формат гербер и заказа в Китае: два слоя, переходные отверстия, шелкография и маска. Что из этого вышло - на картинке выше.

Плату эту я разрабатывал довольно долго - торопиться было некуда, да и это оказалось сложнее, чем я думал. Казалось, что нужно просто перенести часть компонентов на другой слой, попутно перегруппировав некоторые узлы, но в итоге я фактически разводил плату с нуля.
Вот что получилось:

Будет ещё 13 картинок.

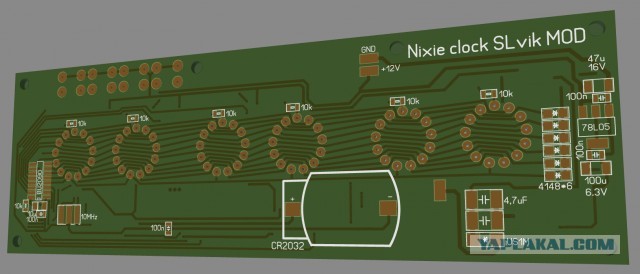

1. Верхняя сторона платы:

2. Нижняя:

3. Готовые платы:

4. Без ошибок не обошлось. Некоторые были выявлены сразу при осмотре, некоторые - в процессе пайки. К счастью, ничего критичного - исправлю в следующей партии.

Сборка производилась как обычно, по этапам. Первое - стабилизатор на 5 Вольт (питаются часы от 12 В). Китайский линейный стабилизатор выдаёт напряжение ниже заявленного, но в допустимых пределах:

5. Далее - повышающий преобразователь (это напряжение можно немного изменять подстроечным резистором):

ТС вы живы? Извиняйте... Вас люди ждут...
Валим! Нас наебали...

Это сообщение отредактировал evgenich1609 - 28.08.2019 - 18:38

Похоже что это всё.

Размещено через приложение ЯПлакалъ

Видимо ТС в процессе пайки фотографирует.

Размещено через приложение ЯПлакалъ

на крайнем скрине 188 вольт... RIP

Я за 5 минут все платы спаяю.... Правда... Такая, фигня получиться)

Размещено через приложение ЯПлакалъ

188 вольт - дело не шуточное...

Да ладн чо вы,может инет отвалился у него

Размещено через приложение ЯПлакалъ

написано же "пока старые не продам не тороплюсь" он пошел старые впаривать

ТС почем старые у тебя? БУ что ли?

6. Затем - подсветка (после монтажа ламп подобраться к светодиодам будет невозможно):

Надеюсь ТСа йобом не токнуло?
Ждём продолжения!

7. Ну а дальше - всё остальное:

8. После установки и выравнивания ламп я припаиваю по три вывода у каждой, затем ещё раз проверяю, чтобы все лампы были установлены ровно, и только потом припаиваю остальные выводы. В этот раз попались лампы, у которых были обрезаны выводы левых точек. при показе времени они не используются, так что ничего страшного:

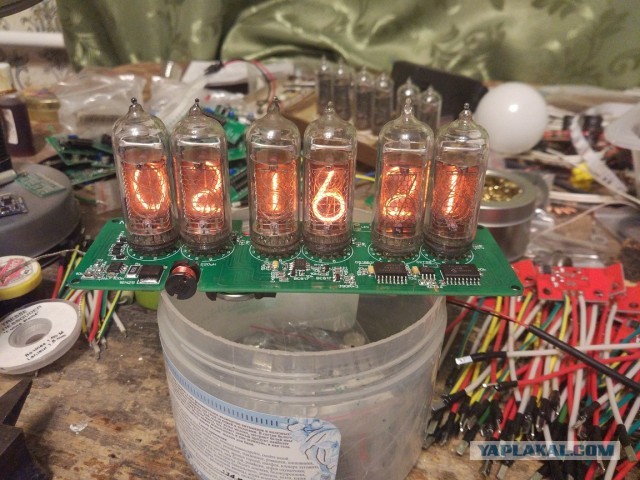

9. Финальный вид:

10. Кнопки и разъём питания будут установлены позже, после изготовления корпуса.

11. Плата получилась ещё тоньше, так что в планах сделать корпус меньшей толщины, чем у предыдущих - это будет и проще, и дешевле:

Это сообщение отредактировал Matvey6191 - 28.08.2019 - 18:51

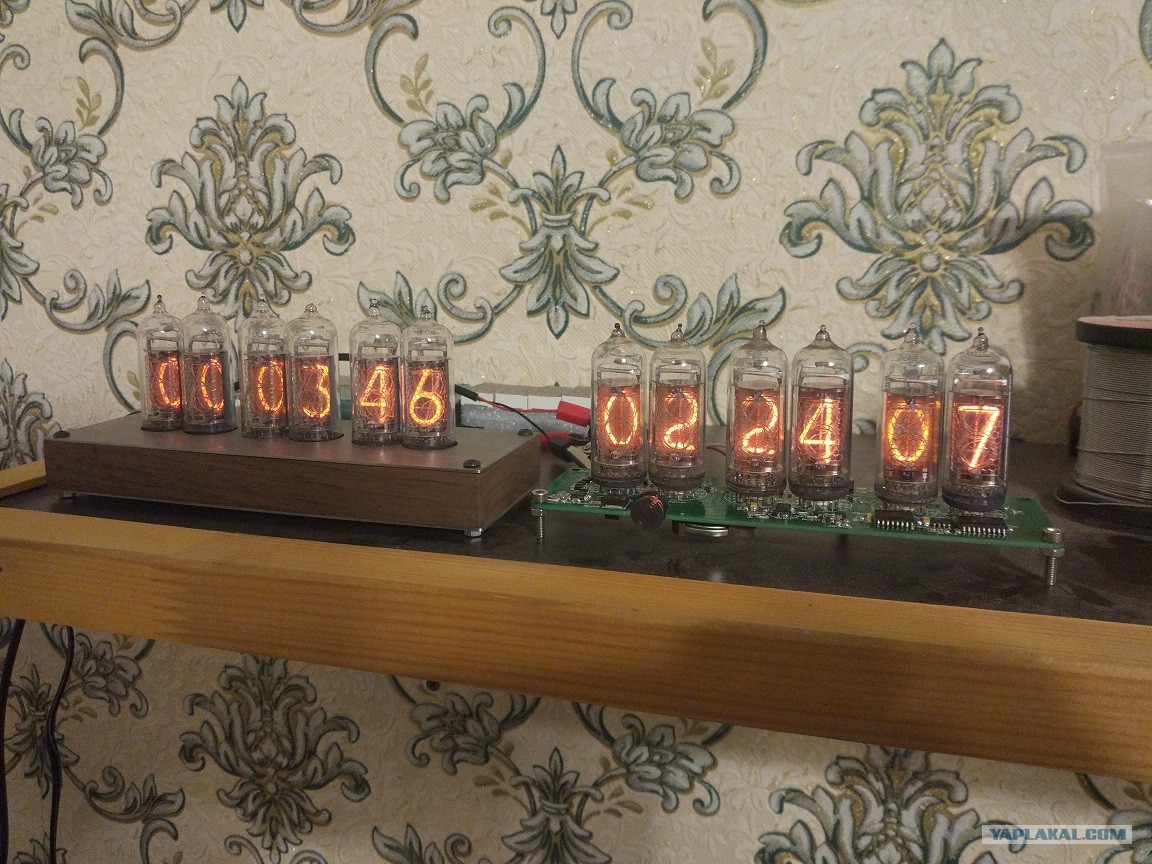

12. Сравнение с прошлой моделью:

13. Под другим углом:

Про сборку корпуса постараюсь написать позже, а пока всё. Если есть какие-то вопросы по часам - спрашивайте, постараюсь ответить.
