Водяная батарея на 220V

Химический источник питания, который будет изготовлен в этом мастер-классе обладает довольно существенной мощностью, чтобы получить с помощью него напряжение способное питать сетевые приборы на 220 В.

Наверняка вы видели статьи в интернете, где из лимона получают электричество, воткнув в него два электрода из разных металлов. Эта батарея будет построена по тем же принципам, только более масштабно.

Пойдем только не по пути увеличения секций элементов, а по пути увеличения площади электродов, что должно дать больший ток батареи, а следовательно и мощность всей установки.

В роли электролита будет использована вода и пищевая сода разведенная в ней.

Понадобится:

Канализационная ПВХ труба, длиной приемно 1-1,2 м.
Две заглушки ПВХ.
Медный провод.
Оцинкованная полоска.
Кусок гофрированной трубы.
Тонкая трубка ПВХ.
Пара кусков пластика для подставок.
Клеммы две штуки.

Изготавливаем батарею работающую на воде

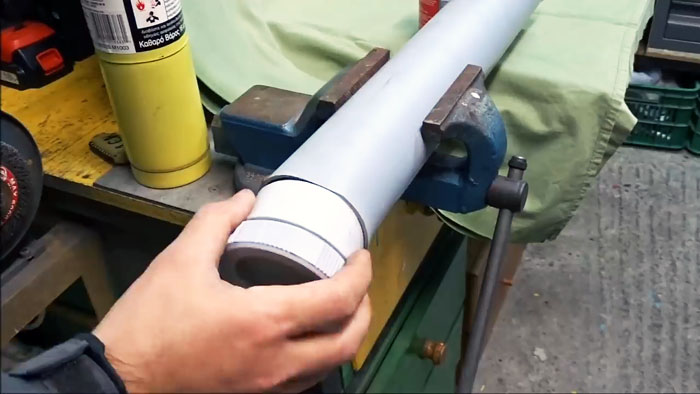

Нам необходимо собрать герметичный сосуд из трубы ПВХ - это будет корпус нашей батареи. Я решил по концам вставить закручивающиеся заглушки, чтобы их в любой момент можно было открутить. Газовой горелкой разогреваем край трубы.

Вставляем заглушку.

В результате получается вот такой аккуратный край с резьбой на конце.

В крышках заглушек вклеиваем куски тонкой трубы. Отверстие в них делать не нужно. Эти отрезки будет центрировать внутренний элемент и нужны лишь как крепления. Используем клей на основе эпоксидной смолы.

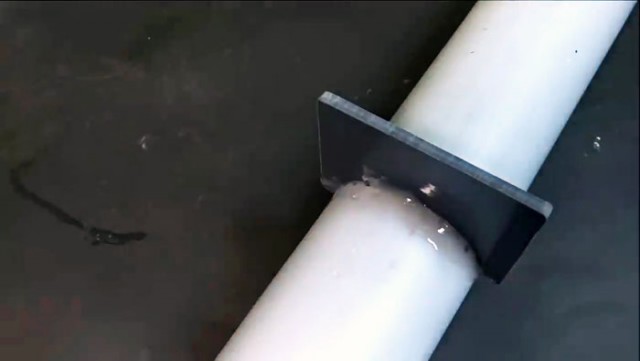

Вся батарея будет располагаться горизонтально, для этого приклеиваем своеобразные ножки по обеим сторонам.

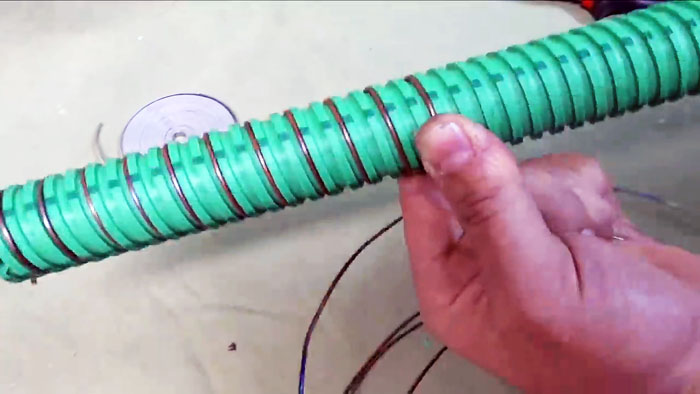

Пришло время изготовить сам электродный элемент. Берем трубку с змеевидной фактурой и наматываем в ее желоб сначала медный провод.

Если у вас нет такой трубки - возьмите обычную гладкую, но в этом случае провод придется периодически фиксировать через определенный промежуток.

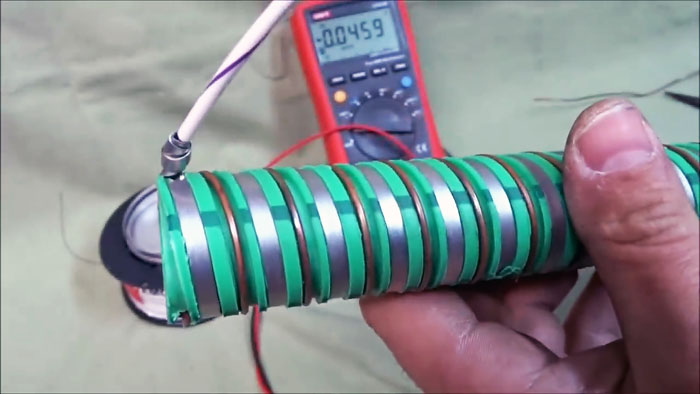

Затем в промежуток медному наматываем оцинкованную ленту.

Две этих ленты не должны соприкасаться между собой.

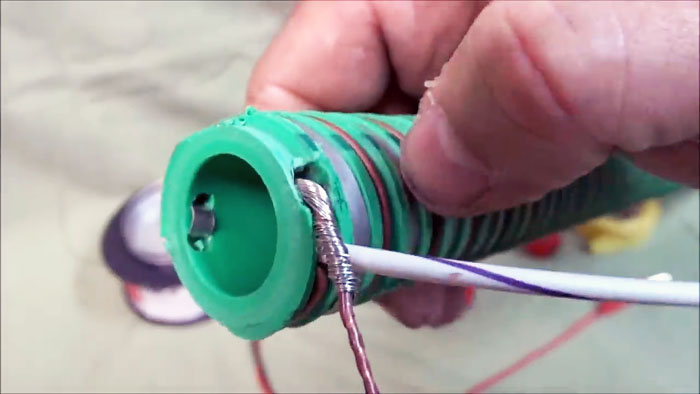

С одной стороны подключаемся и делаем вывод от медного провода. А с другой стороны делаем отвод от цинкового электрода.

Подсоединяем провода

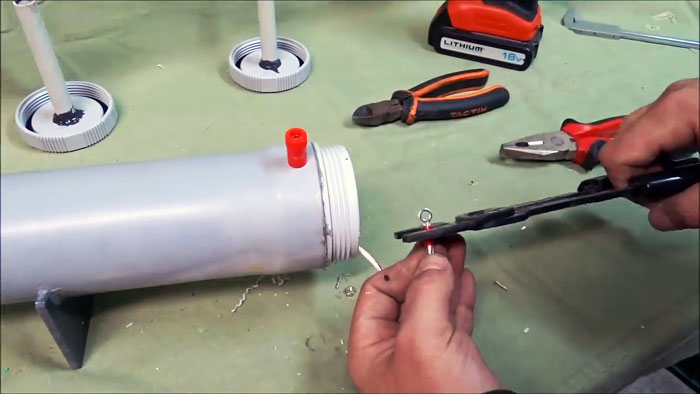

Делаем клеммы.

Это сообщение отредактировал Zhoozhelica - 5.08.2019 - 12:08

Устанавливаем элемент в трубу.

Закрываем крышкой, так чтобы трубка на крышке прошла внутрь трубы элемента с электродами.

Делаем электролит: в обычную воду добавляем пару столовых ложек соды.

Далее заливаем в батарею.

Как видите, корпус покрашен черной эмалью. С боку сделан кран для спуска газов и слива жидкости. Закрываем второй крышкой.
На этом наш химический источник тока готов.

Результат работы солевой батареи

Результат работы таков, что напряжение холостого хода - 1,6 В. Ток короткого замыкания - 120 мА.

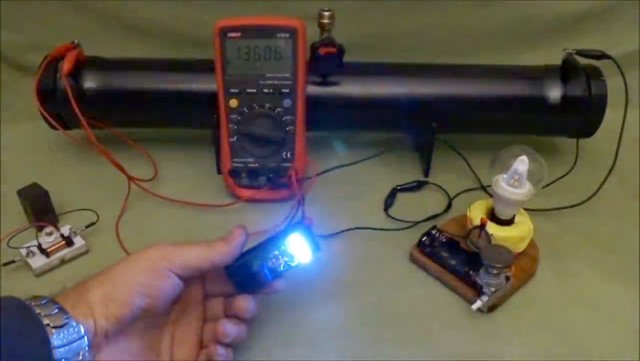

Теперь подключаем нагрузку. Это однотранзисторный повышающий преобразователь для питания светодиодов.

Светодиоды ярко светят, потребляя порядка 20 мА. Как видно, просадка получилась до 1,2 В.

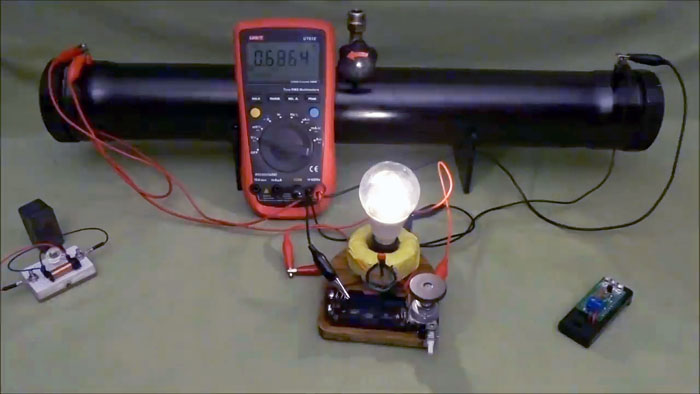

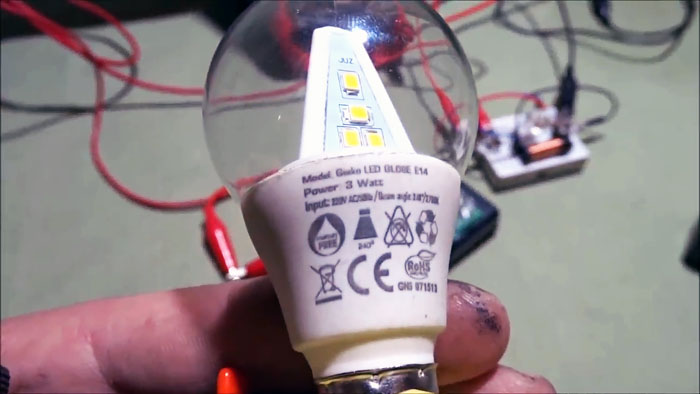

Далее попробуем запитать лампу на 220 В мощностью 3 Вт.

Так же подключаем ее через преобразователь.

Светит нормально. Изначальная просадка по напряжению была до 0,8 В. Поработав пару часов составила - 0,6 В.
Такой батареи хватит на несколько часов работы. Вы можете собрать ее и поэкспериментировать с заменой электролита, сделав его не из соды, а из обычной поваренной соли. Заменить электроды из других металлов. Кто знает, может вы сможете получить большее напряжение и время работы. Удачи!

Видео:
https://www.youtube.com/watch?v=jl4-_T63hk0
