Предыдущая конструкция настольных часов на индикаторах накала мне показалась очень интересной, и я решил повторить её, но только в стиле ретро.

23 фотографии.

Настольные часы-будильник «Нумитрон»

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
3.08.2019 - 08:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Достоинством этих ламп я считаю хорошую читаемость информации и приятный цвет свечения.
К недостаткам можно отнести редкость этих ламп и их запредельную дороговизну.
Но так получилось, что у меня эти лампы есть, и, следовательно, надо делать!

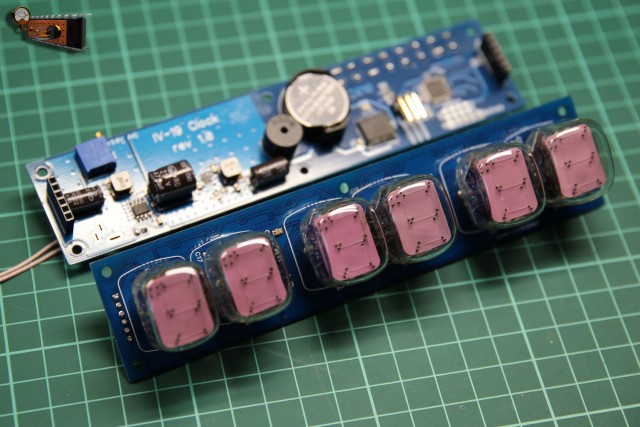

Начинаю работу с распайки печатных плат.


Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Далее делаю переднюю панель из латуни толщиной 4 мм, в ней прорезаю окна для ламп и устанавливаю стойки для крепления плат.
Стойки ввинчиваются в отверстия с резьбой и пропаяны.


Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
На передней поверхности фрезерую радиусные канавки. Потом их отполирую.

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Конструкция будет собираться по принципу «бутерброда», то есть все элементы крепятся стопкой к общей основе. Для этого вытачиваю резьбовые втулки. Так же делаю резьбовые втулки для вклеивания в тело корпуса.

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977

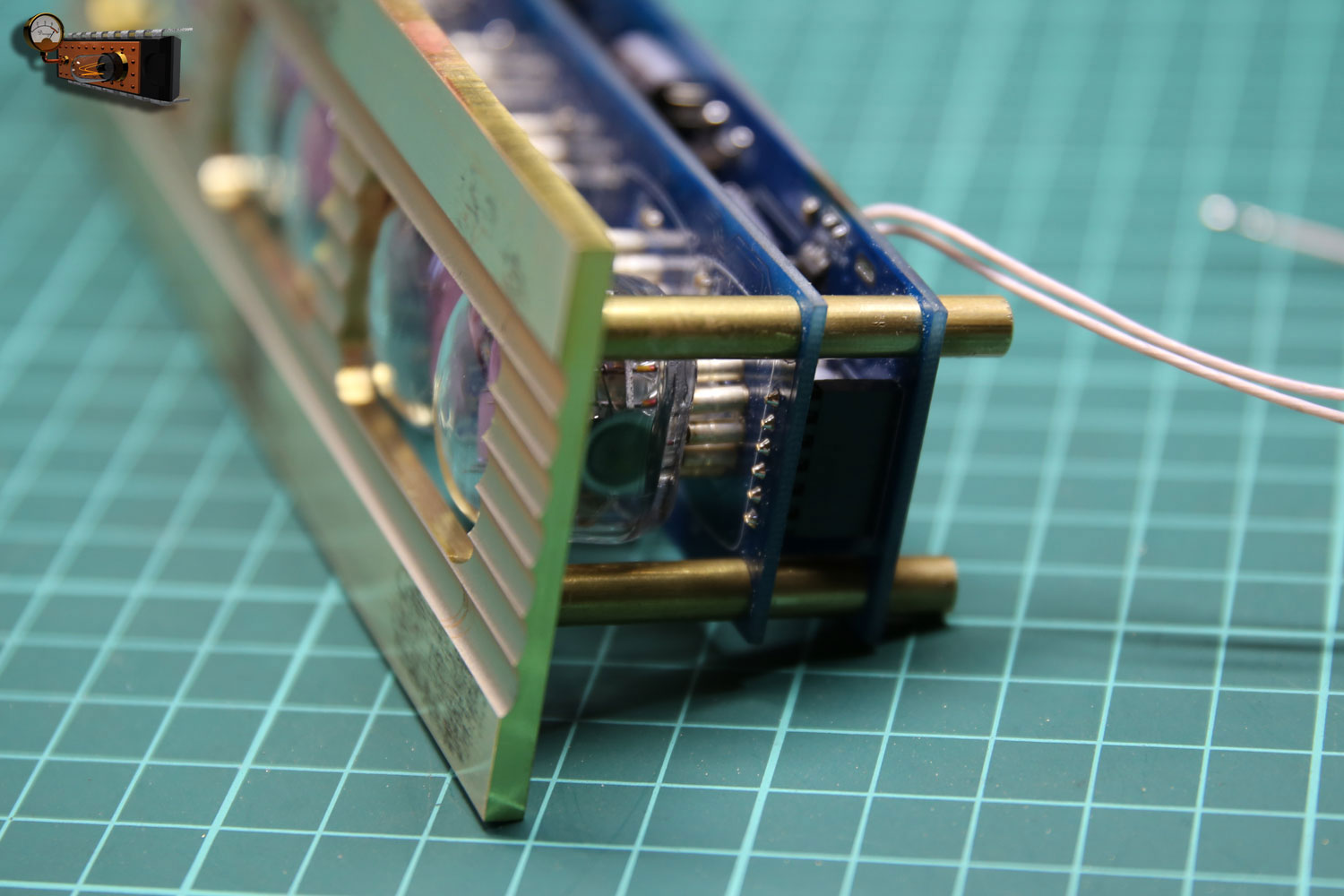

Вот таким способом платы крепятся к передней панели.

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Корпус изготавливаю из массива красного дерева. Сначала нарезались дощечки толщиной 10 мм и далее на фрезерном станке придаю им окончательные размеры и выбираю четверть для вклейки боковин.

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Корпус склеиваю клеем «Поксипол».

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
С ножками возникла проблема…
Каких только опорных ножек я уже не делал и оказалось трудно придумать что-то новое.
В конце концов сделал полукруглыми.


Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977

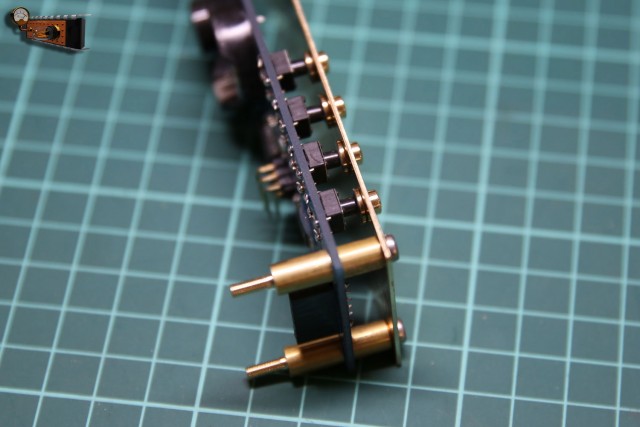

Кнопки управления располагаются на задней панели, которая сделана из латунной пластины толщиной 1 мм.

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
После шлифовки пропитываю дерево корпуса маслом и натираю пчелиным воском.

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Символы назначения кнопок решил не вытравливать, а выгравировать на фрезерном станке.

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Теперь осталось всё собрать и можно посмотреть на результат.

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
03

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
04

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
05

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
06

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
07

Настольные часы-будильник «Нумитрон»

[^]
Wallery
3.08.2019 - 08:17
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Благодарю за внимание!
И сразу говорю: часы не продаются, увы...
