История первых образцов самозарядного оружия, беспорно, интересна сама по себе, и период конца XIX-начала XX веков в этом плане заслуживает особого внимания.

Первым полуавтоматическое ружье с кривошипным затвором запатентовал не кто иной, как всем известный Хайрэм Максим, который, собственно, и прославил эту схему благодаря популярности своего пулемета.

Будет 11 фото, одна гифка, текст и три видео via ©

Дробовик с генами пулемета: Walther

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Beard74
29.07.2019 - 19:43
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
Однако, судя по всему, это ружье, в отличие от пулемета, так и осталось существующим только на бумаге - неизвестно о существовании ни одного хотя бы экспериментального образца в металле.

Дробовик с генами пулемета: Walther

[^]
Beard74
29.07.2019 - 19:43
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824

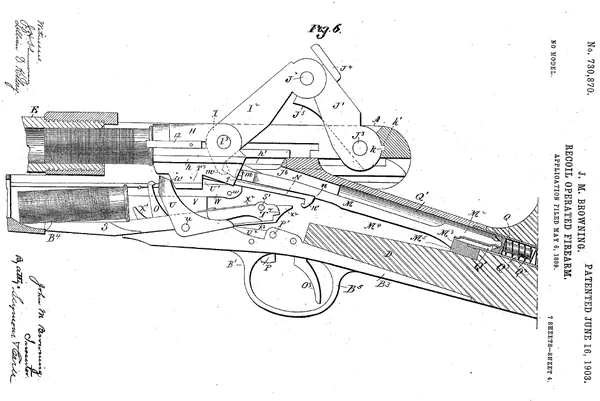

К кривошипному затвору обращался и Джон Браунинг, и вновь такой вариант самозарядки не пошел в серию (единственный прототип ружья хранится в музее Браунинга в его родном городе), что и неудивительно - параллельно Браунинг создал легендарный Auto 5, который смог продержаться в выпуске почти век.

Дробовик с генами пулемета: Walther

[^]
Beard74
29.07.2019 - 19:44
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
Но это все было на рубеже веков, а вот Фриц и Георг Вальтеры обратились к кривошипномузатвору в гладкоствольном оружии уже после Первой мировой войны. В общей сложности с 1918 по 1921 годы они получили десять национальных и несколько заграничных патентов на использование такой схемы в полуавтоматических ружьях.

Обратите внимание на две пружины в прикладе

Это сообщение отредактировал Beard74 - 29.07.2019 - 19:44

Дробовик с генами пулемета: Walther

[^]
Beard74
29.07.2019 - 19:44
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
В основном на последнем патенте и базировалась "товарная" версия ружья. Механика у него была весьма специфична, и ее особенности прекрасно иллюстрирует хотя бы процесс заряжания ружья:



Дробовик с генами пулемета: Walther

[^]
Beard74
29.07.2019 - 19:45
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
Рукоять поворачивалась характерным движением, благодаря пулемету "Максим" прекрасно уже известным к тому времени. Затвор отходил назад, складывая кривошипно-шатунный механизм, позволяя вставить первый патрон (12, реже 16 калибра) в патронник.

Дробовик с генами пулемета: Walther

[^]
Beard74
29.07.2019 - 19:45
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
Отжав фиксатор с левой стороны ствольной коробки назад, нужно было отвести цевье с подствольным магазином вниз.

Дробовик с генами пулемета: Walther

[^]
Beard74
29.07.2019 - 19:46
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
Выступ на нижней стороне ствольной коробки не дает пружине магазина выбросить патроны. После снаряжения магазина цевье возвращается на место.

Как и в прочих системах с кривошипным затвором, здесь для отпирания затвора использовался откат ствола с коротким ходом - точнее, на дробовике Walther откатывались по пазам на колодке назад и ствол, и вся ствольная коробка, в которую ствол и ввинчивался.

[^]
Beard74
29.07.2019 - 19:47
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
Специфическая механика плохо показала себя на практике - непосредственно в момент выстрела резкий откат ствола и ствольной коробки практически не демпфировался (усилия сжатия возвратной и боевой пружин для этого не хватало), из-за чего отдача была весьма неприятной. Не отличалось ружье и простотой конструкции:

Ствольная коробка в сборе с затвором, вид снизу

Дробовик с генами пулемета: Walther

[^]
Beard74
29.07.2019 - 19:47
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
Затвор в сборе с рычагом и тягой возвратной пружины

Дробовик с генами пулемета: Walther

[^]
Beard74
29.07.2019 - 19:48
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
Для корректной сборки и вовсе приходилось следовать нанесенным на заводе меткам согласно инструкции, иначе ружье либо банально не собиралось, либо отказывалось подавать патроны.

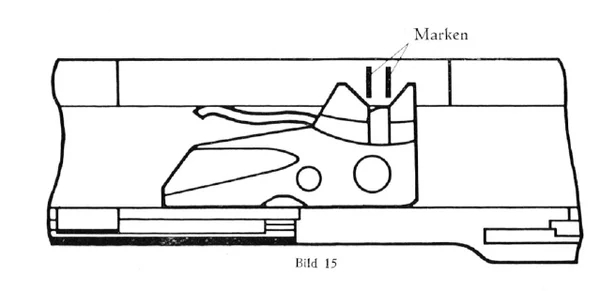

Марки для установки затвора в ствольную коробку

Дробовик с генами пулемета: Walther

[^]
Beard74
29.07.2019 - 19:48
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824

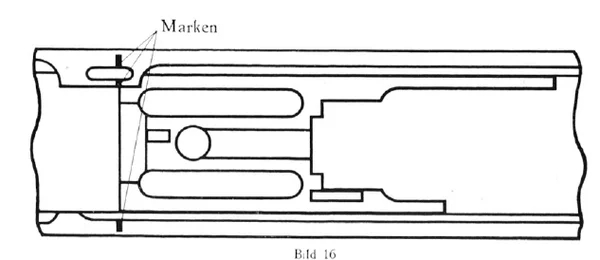

Марки для установки ствольной коробки на колодку

Дробовик с генами пулемета: Walther

[^]
Beard74
29.07.2019 - 19:49
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
В результате ружье продавалось не сказать что хорошо, да и в послевоенной Германии трудно было найти спрос на недешевый дробовик. За 10 лет (с 1921 по 1931 годы) было выпущено от 5000 до 6000 единиц - путаница вызвана неизвестным началом нумерации, по разным источникам то ли первое ружье имело номер 1, то ли нумерация стартовала с 1000.

Ну и - три видео:
Парт 1

[^]
Beard74
29.07.2019 - 19:49
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
Парт 2:

[^]
Beard74
29.07.2019 - 19:50
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
Парт 3:



Фсио.
Доклад окончил.
Можно пинать.

[^]
Sxolastic
29.07.2019 - 20:07
1
Статус: Offline


Ярила

Регистрация: 20.01.19
Сообщений: 1730
Отдача и правда сильная- судя по видео

[^]
Levadelta
29.07.2019 - 20:08
5
Статус: Offline


Ярила

Регистрация: 10.12.11
Сообщений: 2829
Чё пинать то, полный и абсолютный оружейный эксклюзив, явно придуманный злым тевтонским инжинерным гением.

[^]
P376
29.07.2019 - 20:08
3
Статус: Offline


Ярила

Регистрация: 9.04.14
Сообщений: 34698
Красивая машинка! Видно, что да, резковата, но красива! Юзер правда криворукий, не зарядить, не стрелять нормально не может...

Не знал что Вальтер и таким занимался! ТС спасибо!

[^]
кошачийпапа
29.07.2019 - 20:13
2
Статус: Offline


Ярила

Регистрация: 1.04.17
Сообщений: 50100
Beard74
Цитата
Доклад окончил.
Можно пинать.

Отставить пинать !
На мой взгляд излишне переусложнённая конструкция. Как впрочем и большинство немецкой стрелковки.

[^]
Beard74
29.07.2019 - 21:12
2
Статус: Offline


бородат не по годам

Регистрация: 25.04.11
Сообщений: 11824
Как по-мне - довольно интересная конструкция, но, переусложненная.
Единственной причиной, на мой взгляд, побудившей Вальтеров выпустить на рынок сие - было желание срубить бабла. И отжать часть рынка у Browning Auto 5, детища гениального Джона Браунинга.

[^]
stasErk
29.07.2019 - 21:21
1
Статус: Offline


Хохмач

Регистрация: 7.09.12
Сообщений: 658
Сумрак разума производит жутких тварей!
Но интересно, как всегда!

[^]
MadMikeF
29.07.2019 - 21:25
3
Статус: Offline


Ярила

Регистрация: 1.03.13
Сообщений: 3106
Про любое оружие читаешь и обязательно там промелькнет Браунинг! Видать чел был действительно умным и родился а нужное время, что про много какое оружие обязательно укажут, что создатель взял за основу/скопировал/украл или что в это время Браунинг что-то произвести успел подобное.

[^]
magaalex
30.07.2019 - 17:25
0
Статус: Offline


Шутник

Регистрация: 16.04.15
Сообщений: 71
Das ist gut!

[^]
1CHiEF1
30.07.2019 - 17:31
0
Статус: Offline


агент госдепа

Регистрация: 7.04.11
Сообщений: 2423
ещё ленточную подачу примутили :)

[^]
