УАЗ для минихиглера своими ручонками

1. Доброго всем времени года, решил поделиться своим опытом и результатом сублимирования, но обо всем по порядку. Не так давно, я имел неосторожность перевалить своим возрастом за 30. Рыдал двое суток под звуки: музыка наааааас связала… Но, взяв себя в руки, решил, что негоже так проводить время на работе в свои 30 лет и полез в интернеты. Мне же 30 – пора покупать себе что-нибудь на рудиоуправление (машина, вертолет, собака с крыльями – не важно) главное, чтобы управлять и без проводков. Выбор пал на краулеры (джипы-гряземесы) в 9 и 10 масштабе. Если точнее Axial SCX10 Jeep. Слайд прилагаю.

ЗЫ: далее будет 88 сообщений.

2.При приобретение данного газенвагена обязательно учитывайте, что комплекты не полные. Буржуи жутко евреи и поэтому не положили в коробку ни пульта, не аккумулятора, ни слитка золотого. Гады.

А кузов заморский мы выкинем и будем пилить своё.

3.Повертел я на … лексановый кузов и прозрел: это же как курить электронную сигарету или лежать после соития и рассказывать про звезды в далекой галактике своей резиновой возлюбленной. Не по нашему это. Пнул я эту подделку и решил сделать кузов сам. Выбор пал на УАЗ-3153 (удлиненный). Так как еврейско-китайские внутренности никуда не денутся, выбор имени пал на “Йозик”. Нашел чертежи в интернетах, залил в фотошоп и закрутилось.

Небольшой отступление по тех части. Как перенести чертеж самому: Заливаем картинку с чертежом в фотошоп, pdf он тоже кушает, далее в фотошопе включаем линейку (просмотр/линейка). Разрешение картинки переводим в сантиметры. И вот сейчас важно! – выбираем какой масштаб будем делать. В моем случае 1:9. По этому берем все цифры на чертеже и делим их 9. Записываем все уже реальные размеры и масштабируем картинку в фотошопе с учетом новых размеров и данных по линейке! Теперь можно все-это печатать прям из фотошопа и на выходе будет листочки с точными размерами, 1:1.

Это сообщение отредактировал фломастер - 18.07.2019 - 18:20

4.Слыхал я, что такие вещи делают из пластика, ну и полез я шерстить по паутине в поисках материала. Искал пластик для моделирования. Натыкался в основном на производителя Tamiya и цену в 1000 рублей за лист А4. “Это непомерно дорого, господа. Я возмущен!” – воскликнул я. И пошел искать альтернативу. Ведь делают из чего-то школьники свои машинки. И был прав.

5. Берут некий ПВХ (вспененный листовой пластик) плотностью не ниже 60 г/см. Лучше 70-75, обычно он обзывается Strong.

По цене – мне за 1500 рублей, вместе с доставкой привезли 1 лист 100смх300см толщиной 2мм и такой же лист толщиной 4мм. Красота.

Это сообщение отредактировал фломастер - 18.07.2019 - 18:22

7.Сразу напишу про инструмент. Лучше приобрести набор инструментов, в магазинах Хобби они есть. Позже в процессе поймете, чего вам не хватает еще, но базовый набор уже будет. Я еще взял лист А3 самовосстанавливающийся, для работы на нем.

Это сообщение отредактировал фломастер - 18.07.2019 - 18:23

8.Клей использовал такой - Космофен СА (есть в строительных магазинах) Цена за тюбик от 200 до 350 рублей. На модель у меня ушло два таких.

Это сообщение отредактировал фломастер - 18.07.2019 - 18:24

9.Поехали.

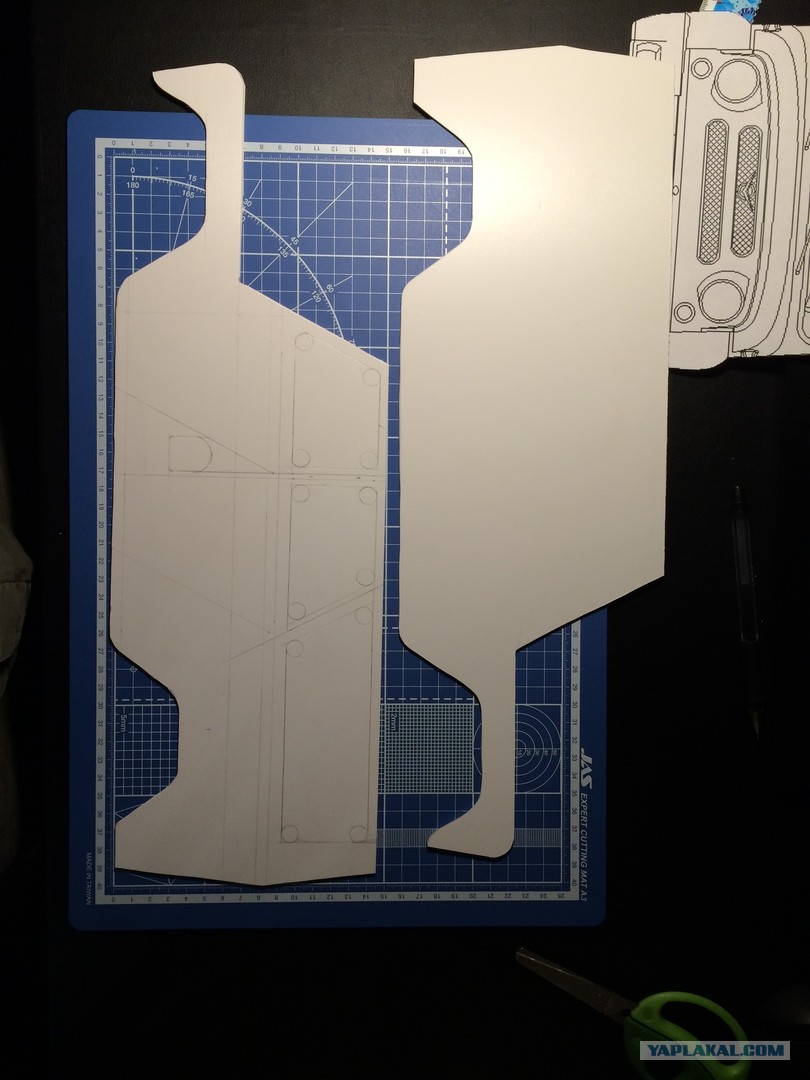

10.Переносим чертеж на пластик 2мм и вырезаем.

11.Отступление. Для выреза окружностей рекомендую сделать так. Взять кусок трубки металлической длинной см 5 и примерного диаметра. И теперь затачиваем его с одной стороны по внешнему радиусу, а с другой стороны по внутреннему. Таким образом получим двухсторонний инструмент для выреза с разными диаметрами.
Зы Сверла не годятся, рвут пластик.

12. выпиливаем окошки. Выравниваем все кривое.

13.дублируем верхнюю часть с окнами и приклеиваем ее с внутренней стороны. Повторяем процедуру выпила окон. Выравниваем все кривое. Далее берем или сточенную линейку или отвертку , как в моем случае, и проходимся ей по местам стыка дверей и другим впуклостям. Аккуратно или не очень, продавливая пластик.

14.Берем опять 2мм пластик и вырезаем крышу по размерам и внутреннюю стенку (она временная и нужна для жесткости кузова) Не забываем, что углы вверху не 90 градусов.

15.общий вид для понимания.

16. Задняя стенка. Пластик 2мм.

17. Проверяем угол верхней половины кузова.

18. Маленький нюанс. Жесткие места склеиваем так – давим тюбик и сверху посыпаем обычной содой. Шов получается как после сварки, очень прочный.

19. продолжаем секс с тыльной стороной.

20. попа тоже не прямая, проходимся линейкой по месту сгиба и чуть подгибаем.

21. для наглядности.

22. вырезаем 4 полоски 4мм пластика. Ширина 2см. Длинна = высоте кузова.

23. клеим их попарно.

24. И приклеиваем их с внутренней стороны по углам, вертикально. Это нужно будет для того, чтобы, когда мы будем стачивать углы снаружи, мы не сточили пластик до дырки. Угол придется стачивать приличный, по этому мы таким образом уплотним кузов.

25. Клеим лобовое. Сразу не вырезаем, потому что примыкающая часть капота неизвестно как пойдет. А нам то надо красиво и ровно. (да, потом неудобно, да, на коленках, но что делать, красота требует жертв и дальше будет видно каких)

26.прилепил распечатку на пластик 4мм. Будет лицо
