Что Ту-95 "Медведь" прячет за своим массивным "подбородком?"


Страницы: (8) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

SESHOK	6.06.2019 - 19:32 [ показать ]

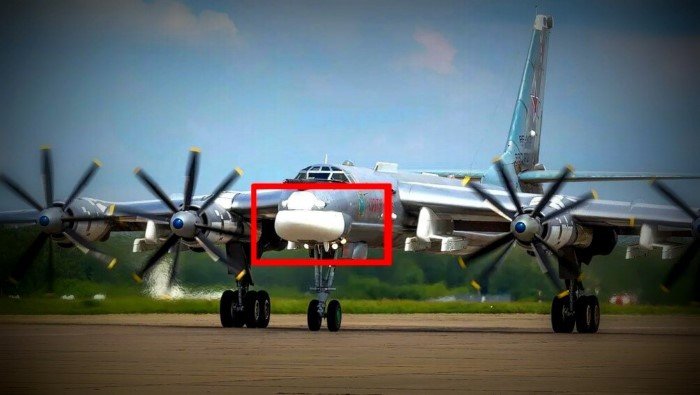

Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	222 Каждый раз, рассматривая фотографии отечественного турбовинтового стратегического бомбардировщика-ракетоносца Ту-95, я невольным образом обращал внимание на его внушительный, выпирающий вперед и вниз, "подбородок", если это можно так назвать. Что же "Медведь" там скрывает? 6 фото via
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

SESHOK	6.06.2019 - 19:32 [ показать ]

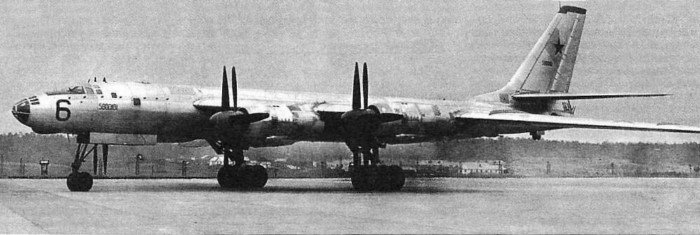

Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Для начала замечу, что подобных "наплывов" мною ни на одном самолете более замечено не было. При пошаговом изучении модификаций отечественного турбовинтового "стратега" несложно заметить, что самый первый серийный Ту-95 такого элемента не имел вовсе:
	[^]

SESHOK	6.06.2019 - 19:32 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Напомню, изначально это был стратегический бомбардировщик с исключительно бомбовым вооружением! Продолжаем идти далее по модификациям и наше внимание привлекает Ту-95К, т.к. это первая модификация "Медведя", предназначенная для использования им крылатых ракет Х-20. Не случайно именно с этой модификации начинает свой путь массивный "подбородок": Ту-95К с крылатой ракетой Х-20 под фюзеляжем
	[^]

SESHOK	6.06.2019 - 19:32 [ показать ]

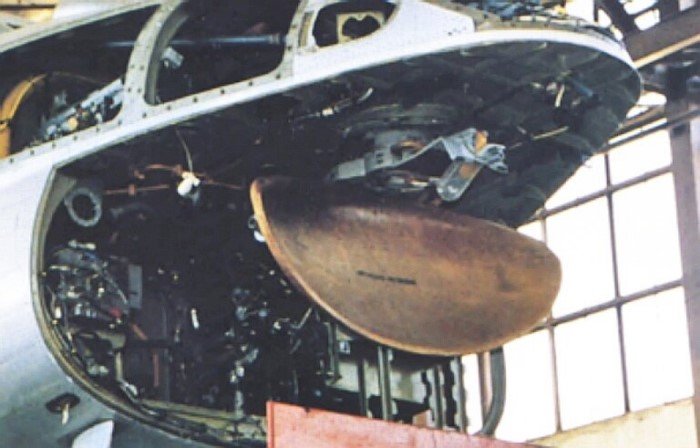

Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Начинаем изучать конструкцию данной модификации и находим, что для поиска целей и наведения крылатых ракет (напомню, теперь это позиционируется не как бомбардировщик, а как ракетоносец) в носовой части самолета расположили двухантенную РЛС "ЯД", которая и скрывалась за радиопрозрачным обтекателем. Бортовая РЛС Ту-95. Не берусь утверждать, что на фото именно первая РЛС "ЯД", т.к. это единственная фотография станции без обтекателя.
	[^]

SESHOK	6.06.2019 - 19:33 [ показать ]

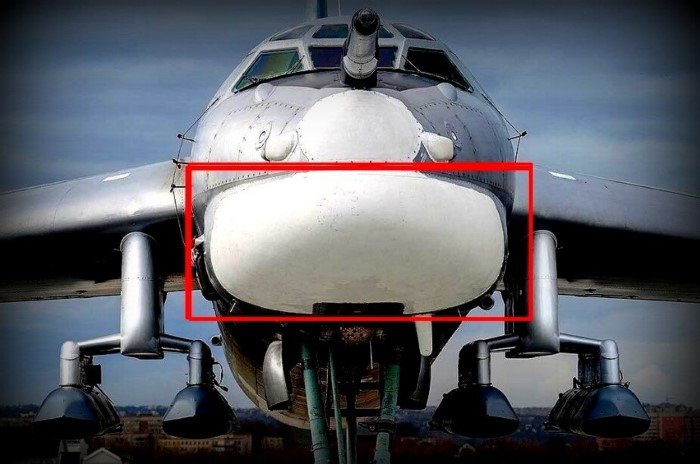

Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Следуя дальше по модификациям, нетрудно заметить, что с течением времени и с изменением ракетного вооружения самолета, форма этого самого "подбородка" немного менялась. Это связано с тем, что "Медведь" неоднократно обновлял свое бортовое радиоэлектронное оборудование (БРЭО), в которое входит и бортовая РЛС. Форма антенны станции могла меняться, отсюда и изменения формы обтекателя: Ту-95КМ и Ту-95МС
	[^]

SESHOK	6.06.2019 - 19:33 [ показать ]
Статус: Offline Великий Визирь Регистрация: 28.07.13 Сообщений: 325681	Завершающая На последнюю модификацию "Медведя" - самолет Ту-95МСМ, который способен нести 8 стратегических крылатых ракет «воздух-земля» Х-101 и Х-102, установили новейшую РЛС «Новелла-НВ1.021», характеристик которой, что неудивительно, мне найти так и не удалось. Ту-95МСМ с крылатыми ракетами
	[^]

pokker81	6.06.2019 - 19:35 [ показать ] 61
Статус: Offline Ярила Регистрация: 4.10.17 Сообщений: 2696	ТС, все стратегические секреты рассекретил
	[^]

ejVtumane	6.06.2019 - 19:36 [ показать ] 33
Статус: Offline Шутник Регистрация: 24.03.14 Сообщений: 48	У старичка двойной подбородок появился но еще полетает
	[^]

DTrump	6.06.2019 - 19:38 [ показать ] 35
Статус: Offline Ваш текущий статус Регистрация: 20.11.16 Сообщений: 439	Характеристики там более чем серьезные, один такой самолёт в небе может контролировать территорию от Балтики до Чёрного моря. Если еще поставить что-то из РЭБ, то самолеты НАТО будут валиться целыми эскадрильями.
	[^]

занудастарый	6.06.2019 - 19:38 [ показать ] 11
Статус: Offline Ярила Регистрация: 8.06.14 Сообщений: 5059	ну вот, теперь проклятые супостаты будут знать, что там находится! что ж ты наделал, ТС?
	[^]

Бокин

6.06.2019 - 19:40

Статус: Online

Ярила

Регистрация: 29.01.13
Сообщений: 5287

Цитата

Бортовая РЛС Ту-95. Не берусь утверждать, что на фото именно первая РЛС "ЯД", т.к. это единственная фотография станции без обтекателя.

А где антенны ЯР и ЯК?

Цитата

На последнюю модификацию "Медведя" - самолет Ту-95МСМ, который способен нести 8 стратегических крылатых ракет «воздух-земля» Х-101 и Х-102, установили новейшую РЛС «Новелла-НВ1.021»

Для этих ракет РЛС не нужна абсолютно.

Эта РЛС - только для навигации.

[^]

DasKochet	6.06.2019 - 19:42 [ показать ] 42
Статус: Offline Ярила Регистрация: 7.04.15 Сообщений: 8888	Начало серии 1952 год + модификации. Это сколько в него возможностей , изначально, было заложено!
	[^]

MrRoosvelt	6.06.2019 - 19:43 [ показать ] 9
Статус: Offline 22 Регистрация: 8.03.14 Сообщений: 8453	Звук шикарный, когда этот медведь летит.
	[^]

XJIAM

6.06.2019 - 19:44

Статус: Offline

Краевед

Регистрация: 11.07.12
Сообщений: 2062

Цитата

[^]
DTrump
6.06.2019 - 19:38 [ 911 ] [ цитировать ]
2
Статус: Offline

Ваш текущий статус

Регистрация: 20.11.16
Сообщений: 428
Характеристики там более чем серьезные, один такой самолёт в небе может контролировать территорию от Балтики до Чёрного моря. Если еще поставить что-то из РЭБ, то самолеты НАТО будут валиться целыми эскадрильями.
[ профиль ] [ ПМ ]

Донни, ты где пропал, троляка!

[^]

Бокин

6.06.2019 - 19:45

Статус: Online

Ярила

Регистрация: 29.01.13
Сообщений: 5287

Цитата

При пошаговом изучении модификаций отечественного турбовинтового "стратега" несложно заметить, что самый первый серийный Ту-95 такого элемента не имел вовсе:

На этом фото - бомбардировщик, и локатор на нём есть, который используется и для навигации, и, главное при бомбометании по радиолокационно-контрастным целям, а также с применением ВТП (выносной точки прицеливания).
РБП-4 называется.
Обтекатель антенны - "капля" перед передней опорой шасси.

На Ту-95к антенны ЯД, ЯР, ЯК значительно габаритнее, поэтому их в "губу" и поставили, штурмана посадили по левому борту за командиром.

[^]

Sibiryak22	6.06.2019 - 19:45 [ показать ] 35
Статус: Offline Сибиряк Регистрация: 12.06.13 Сообщений: 194	Я вместо садика с батей на работу ходил, весь самолет излазил) Федотовским привет
	[^]

ПараличЪ

6.06.2019 - 19:46

Статус: Offline

пилот НЛО

Регистрация: 11.06.08
Сообщений: 700

Цитата (MrRoosvelt @ 6.06.2019 - 19:43)

Звук шикарный, когда этот медведь летит.

Очень. Но есть у него дружбан с таким же голосом. Кто скажет как его зовут?

[^]

Бокин

6.06.2019 - 19:49

Статус: Online

Ярила

Регистрация: 29.01.13
Сообщений: 5287

Цитата (DasKochet @ 6.06.2019 - 19:42)

Начало серии 1952 год + модификации. Это сколько в него возможностей , изначально, было заложено!

С 1952 г. выпускался "изделие В", тот, который сейчас на вооружении -Ту-95мс "изделие ВП-021" - уже другой самолёт, старше 1982 г. Ту-95мс быть не может.
От старого - внешний вид (и только), размеры, профили - совершенно другие.
Также почти т-же двигатели НК-12, но другой модификации.
Без изменений - винты АВ-60к, автопилот АП-15р (н).
Даже размер колёс другой.

[^]

nikam69	6.06.2019 - 19:49 [ показать ] 3
Статус: Offline Ярила Регистрация: 8.06.12 Сообщений: 2073	а мне он нравится
	[^]

FiXXXX

6.06.2019 - 19:49

Статус: Offline

Ярила

Регистрация: 18.04.14
Сообщений: 1286

Цитата (Бокин @ 6.06.2019 - 19:45)

Цитата

за тобой уже выехали. Всё чего тяжело найти в интернете уже секретно!

[^]

Бокин

6.06.2019 - 19:52

Статус: Online

Ярила

Регистрация: 29.01.13
Сообщений: 5287

MrRoosvelt

Цитата

Звук шикарный, когда этот медведь летит.

За счёт этого самого звука, конкретно - низкочастотной части, нас обнаруживали более чем за 1000 км стационарными ГАС "Сосус" - которыми за подводными лодками следят.

Как потом рассказывали американские лётчики Ф-14, которые нас в северной Атлантике перехватывали - на расстоянии метров 30 в кабине истребителя ощущается дрожь от винтов.

[^]

mrBubuka

6.06.2019 - 19:53

Статус: Offline

Конь в пальто

Регистрация: 28.09.12
Сообщений: 3281

Цитата (ejVtumane @ 6.06.2019 - 19:36)

У старичка двойной подбородок появился
но еще полетает

Америкосы тоже от В-52 не отказываются. Хотя, это ровесник Ту-95 и в принципе выполняет аналогичные функции.

[^]

Sibiryak22

6.06.2019 - 19:53

Статус: Offline

Сибиряк

Регистрация: 12.06.13
Сообщений: 194

Цитата (MrRoosvelt @ 6.06.2019 - 23:43)

Звук шикарный, когда этот медведь летит.

ага

Это сообщение отредактировал Sibiryak22 - 6.06.2019 - 19:55

[^]

Чупа	6.06.2019 - 19:55 [ показать ] 3
Статус: Offline Ярила Регистрация: 2.07.09 Сообщений: 983	Что Ту-95 "Медведь" прячет за своим массивным "подбородком?" Я думаю не это главное хотя и это,но главнее что он прячет за бомболюками
	[^]

~~Veliar331~~	6.06.2019 - 19:56 [ показать ] 22
Статус: Offline Ярила Регистрация: 18.11.14 Сообщений: 11270	DTrump Братуха, давно тебя не видел, думал, что уволили)
	[^]
