Электромеханическое устройство для подсчёта денег «Баблометр»

[ Версия для печати ]


Страницы: (5) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Wallery	7.04.2019 - 10:27 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	360 Деньги, как известно, очень любят счёт, поэтому представляю вашему вниманию новейшее электромеханическое устройство для механизации их подсчёта. Устройство подходит для подсчёта любых денежных единиц будь то бабло, тугрики, тити-мити, баксы, капуста и им подобные. От предыдущих моделей данное устройство отличает наличие инновационного приводного механизма, технология изготовления которого была разработана в секретных лабораториях «Сколково». 30 фотографий и видео.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Wallery	7.04.2019 - 10:27 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Для изготовления данного устройства необходимо приобрести калькулятор, который послужит донором. Я выбрал вот такую модель.
	[^]

Wallery	7.04.2019 - 10:28 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Вооружаюсь отвёрткой и разбираю калькулятор.
	[^]

Wallery	7.04.2019 - 10:28 [ показать ]

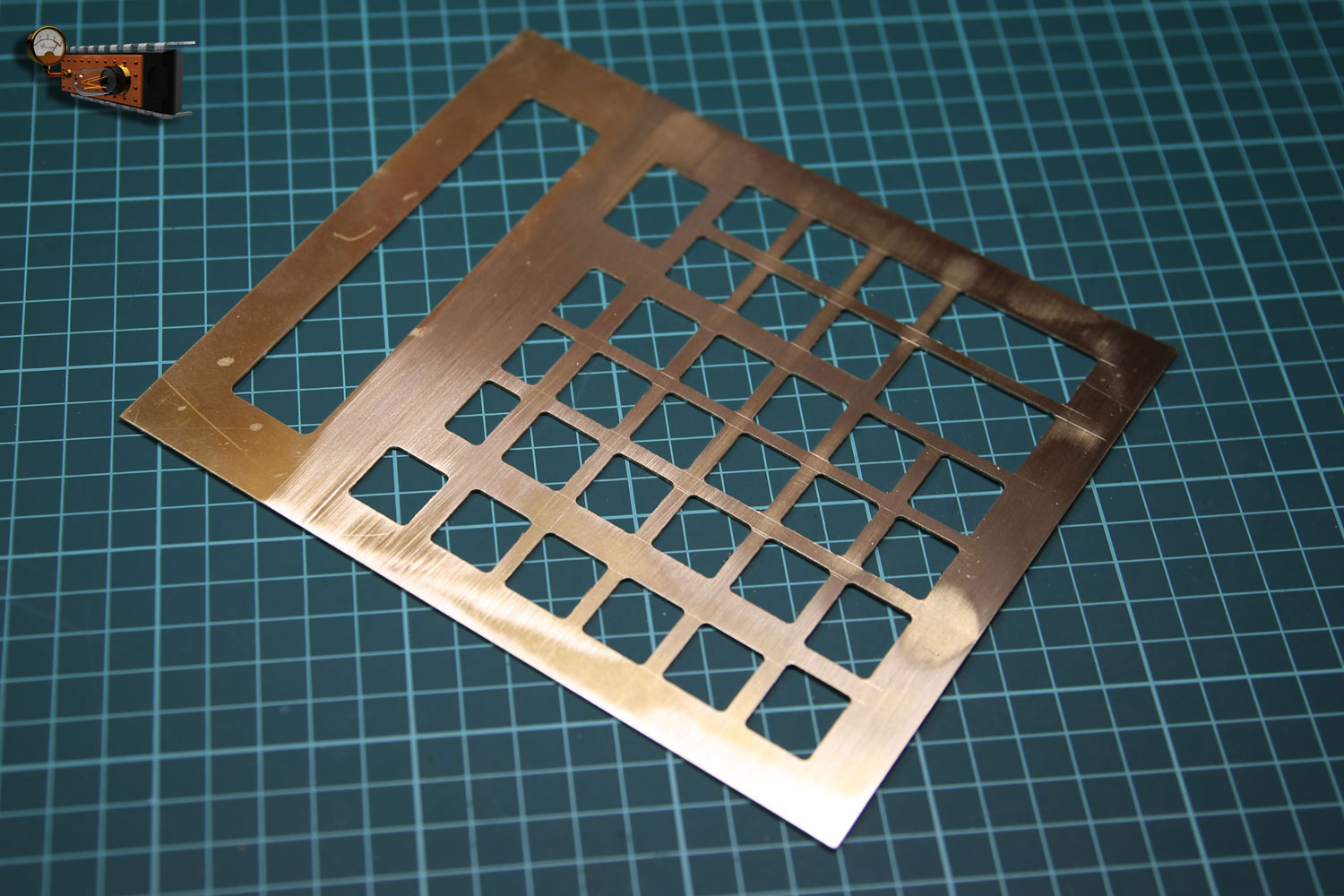

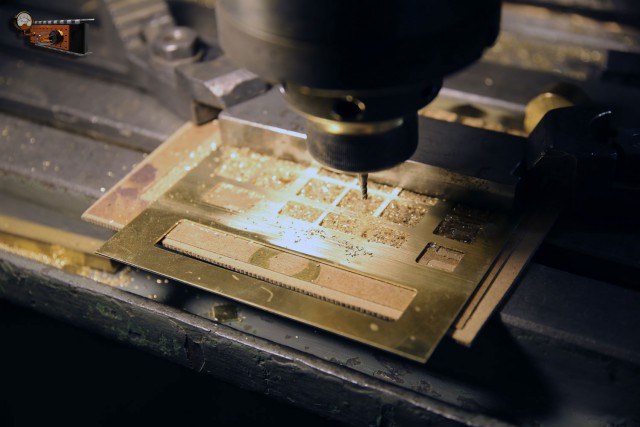

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Потом измеряю размеры окон под кнопки и на фрезерном станке делаю переднюю панель.
	[^]

Wallery	7.04.2019 - 10:28 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	02
	[^]

Wallery	7.04.2019 - 10:28 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Далее припаиваю боковые стороны. Всё это сделано из листовой латуни толщиной 1 мм.
	[^]

Wallery	7.04.2019 - 10:28 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Для привода решил применить электродвигатель с редуктором, но у меня имеется только двигатель на рабочее напряжение 12 вольт. Я решил его перемотать на питание от 3.5 вольта. Для начала разбираем двигатель.
	[^]

Wallery	7.04.2019 - 10:28 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Далее с якоря снимаю обмотки.
	[^]

Wallery	7.04.2019 - 10:29 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Обмотки у него оказались выполнены проводом 0.1 мм и имели 800 витков. Путём нехитрых подсчётов получаю что новые обмотки должна содержать по 230 витков. Для обмотки выбрал провод сечением 0.25 мм. Это сообщение отредактировал Wallery - 7.04.2019 - 11:02
	[^]

Wallery	7.04.2019 - 10:29 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Питаться двигатель будет от литий-ионного аккумулятора, для зарядки которого имеется специальная плата с контроллером и разъёмом microUSB.
	[^]

Wallery	7.04.2019 - 10:29 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Для крепления двигателя изготавливаю специальную обойму.
	[^]

Wallery	7.04.2019 - 10:29 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	От двигателя вдоль корпуса проходит общий вал.
	[^]

Wallery	7.04.2019 - 10:29 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Снаружи на валу располагается рычаг запуска механизма и шестерёнки. Рычаг нажимает на кнопку микропереключателя.
	[^]

Wallery	7.04.2019 - 10:29 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	02
	[^]

Wallery	7.04.2019 - 10:29 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	К шестерёнке на боковой стенке корпуса делаю эксцентрик с кулисой.
	[^]

Wallery	7.04.2019 - 10:30 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	02
	[^]

Wallery	7.04.2019 - 10:30 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	03
	[^]

Wallery	7.04.2019 - 10:30 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	На этой фотографии представлены детали ударного механизма звонка.
	[^]

Wallery	7.04.2019 - 10:30 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	В предыдущей модели с ручным приводом имелся храповик для того, чтобы ручку можно было крутить только в одну сторону. В данной конструкции он в принципе не нужен, тут вал вращает двигатель. Но мне очень понравился звук храповика и как я думаю, он тут будет к месту, а без него останется только жужжание двигателя. Для получения этого звука я сделал трещотку, которая состоит из собственно храповика и отрезка часовой пружины.
	[^]

Wallery	7.04.2019 - 10:30 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Так же на валу располагаются кулачки, которые нажимают на микропереключатели кнопки «Равно» и отключения электродвигателя после одного полного оборота.
	[^]

Wallery	7.04.2019 - 10:30 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Питание делаю от одного щелочного элемента типа «ААА», а штатный элемент удалил с платы.
	[^]

Wallery	7.04.2019 - 10:31 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Из оргстекла делаю рассеиватель для индикации заряда аккумулятора. Он нужен всего один, но сделал на всякий случай парочку, мало ли что… И, кстати, правильно сделал – один я благополучно потерял.
	[^]

Wallery	7.04.2019 - 10:31 [ показать ]

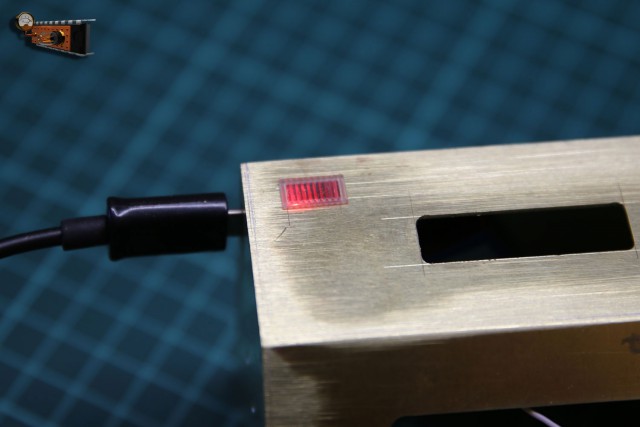

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Индикатор располагается в верхнем углу корпуса. Во время зарядки индикатор светится красным светом, по окончании – синим.
	[^]

Wallery	7.04.2019 - 10:31 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Итак, корпус готов, остаётся только его отшлифовать, запатинировать и всё это собрать.
	[^]

Wallery	7.04.2019 - 10:31 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 1977	Вот то, что у меня получилось.
	[^]
