Часы "RED Time" на матричном индикаторе

[ Версия для печати ]
Добавить в Facebook Добавить в Twitter Добавить в Вконтакте Добавить в Одноклассники
Страницы: (3) [1] 2 3   К последнему непрочитанному [ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]
Wallery
16.03.2019 - 10:55
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
119

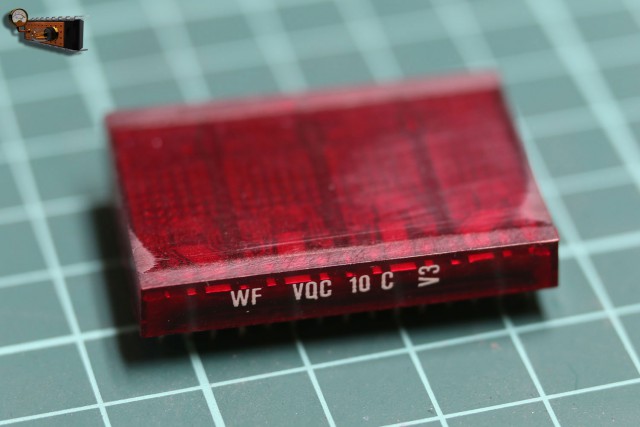

Этот проект начался с того, что один из пользователей прислал мне индикаторы VQC 10 C производства фирмы «Werk für Fernsehelektronik» тогда ещё ГДР.

20 фото

Часы "RED Time" на матричном индикаторе

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
16.03.2019 - 10:56
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583

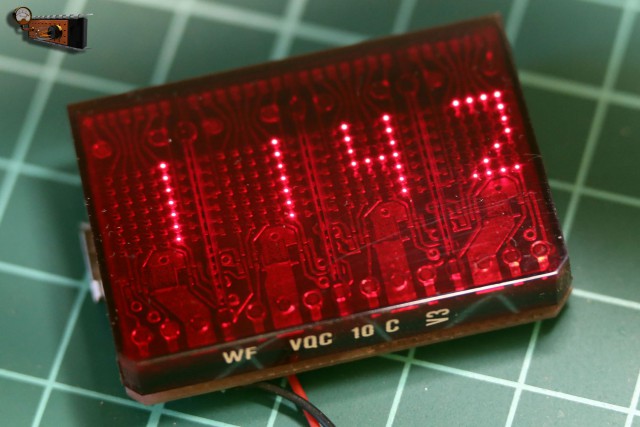

Мне очень понравилось то, что отображаемые знаки довольно большие и яркие. Но была и проблема, которая заключалась в том, что индикаторы работали от напряжения 5 вольт и от литиевого аккумулятора с его 3.7 вольта работать не собирались.
Но эту проблему с успехом решил мой друг Арсений Вирачёв – молодой, но очень талантливый схемотехник и программист. Он же и написал прошивку для часов.
Сам индикатор полностью залит компаундом, а по краям имеет небольшие выступы.


Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:56
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583

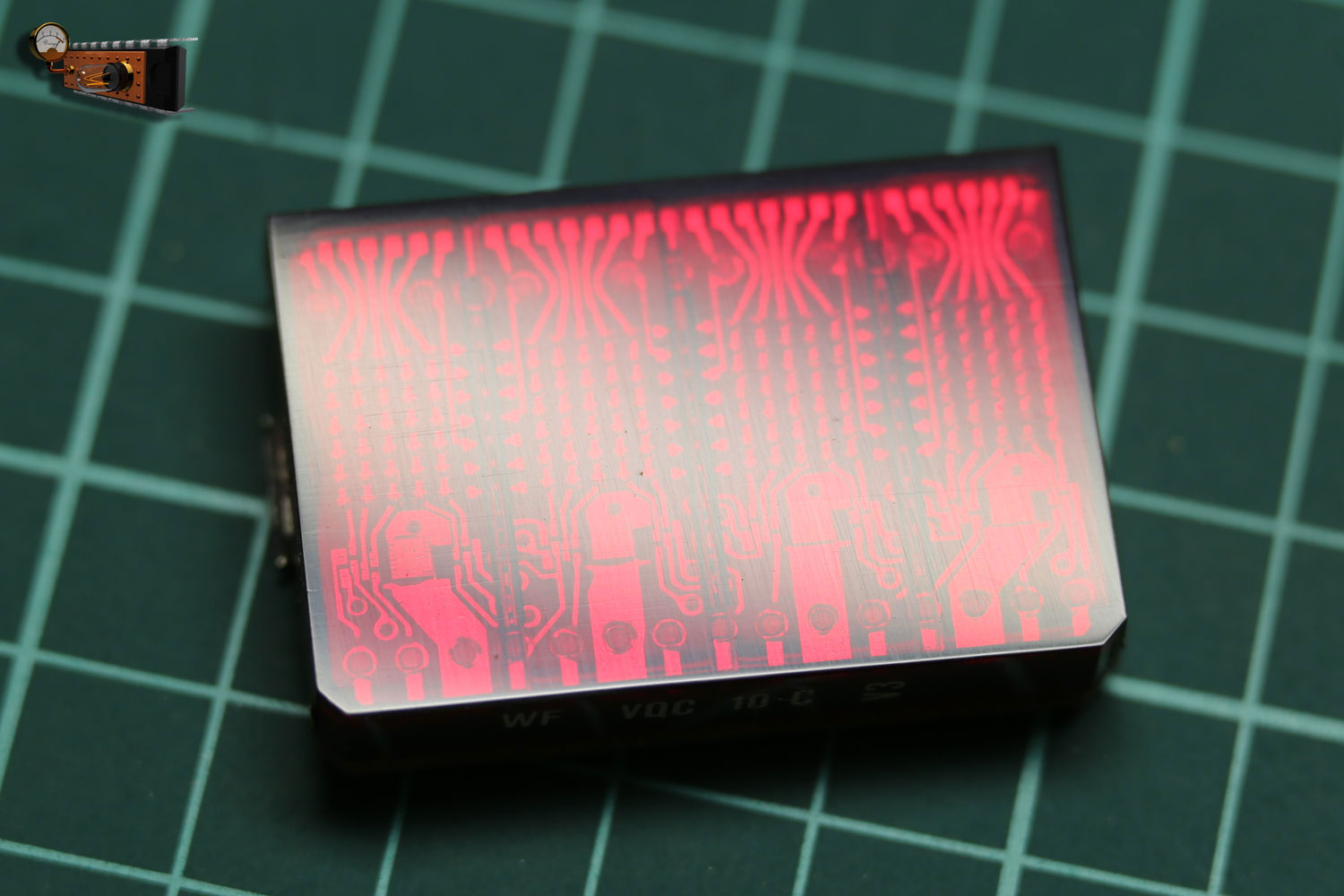

Я отшлифовал лицевую часть индикатора и отполировал на тряпочном круге.

Это сообщение отредактировал Wallery - 16.03.2019 - 10:56

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:57
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
02

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:57
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583

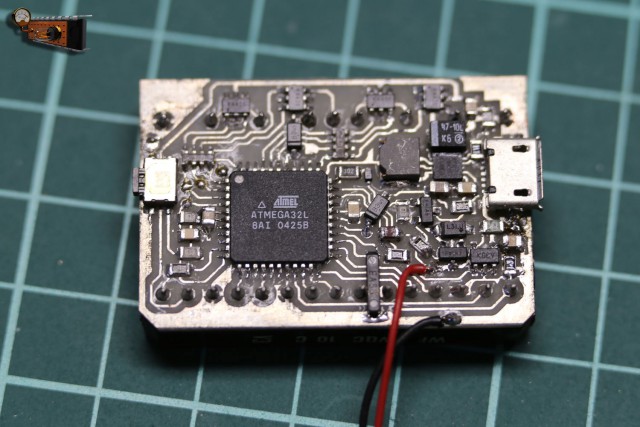

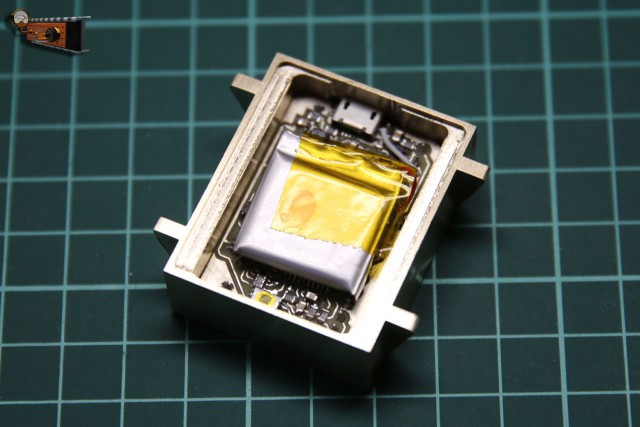

Тем временем Арсений спаял плату часов. Схема построена на микроконтроллере ATmega 32L фирмы Atmel. На плате имеется преобразователь напряжения.
Подпаиваю аккумулятор и проверяю работу часов.


Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:57
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
02

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:57
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583

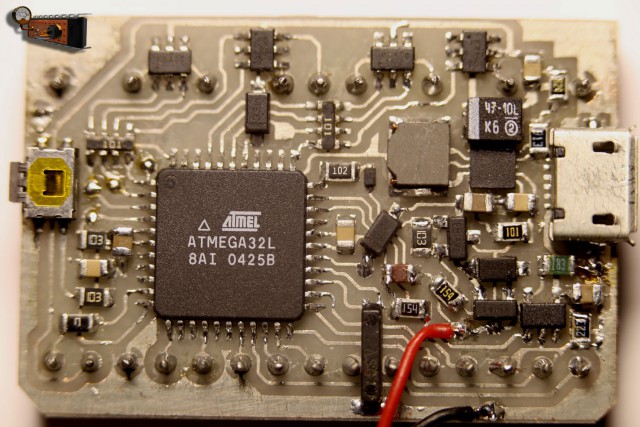

Плата крупно.

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:57
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
Сам корпус решил сделать из латуни с последующим патинированием и состариванием путём создания потёртостей.
Корпус выполнен на фрезерном станке из цельного бруска латуни.


Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:58
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583

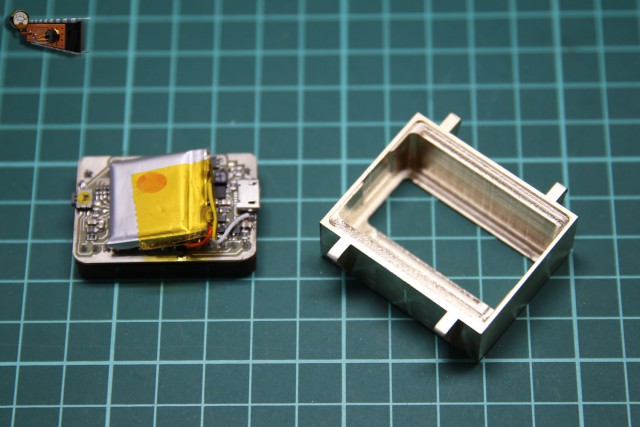

Примеряю плату к корпусу.

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:58
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583

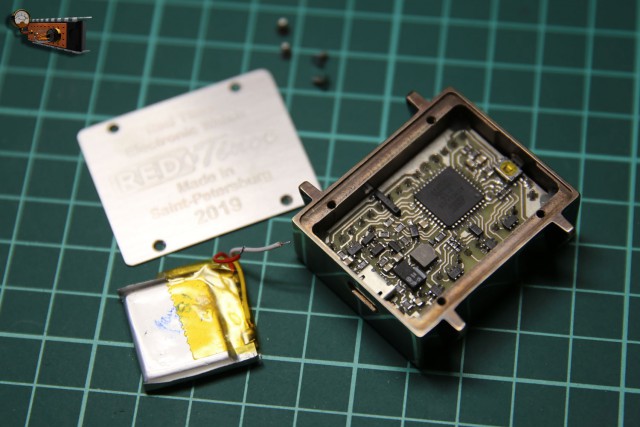

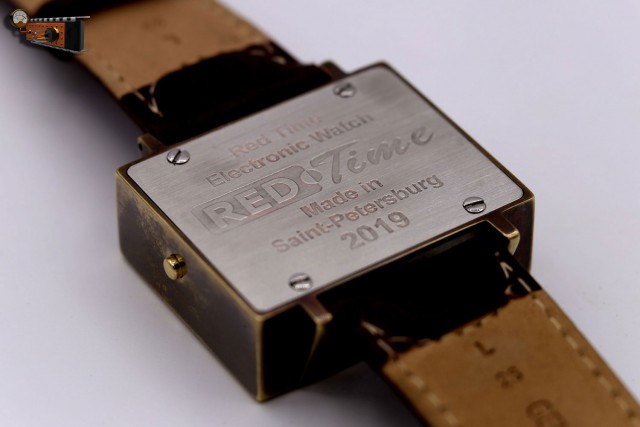

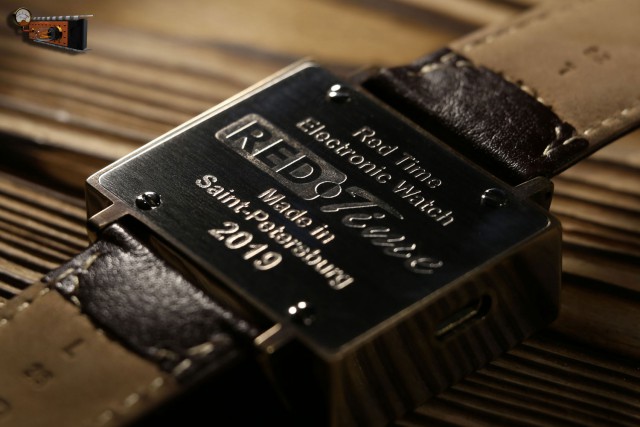

Задняя крышка изготавливается из нержавеющей стали и крепится к корпусу винтами М1.6

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:58
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583

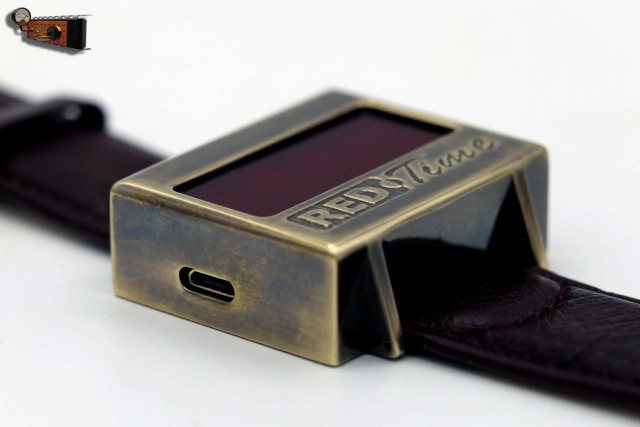

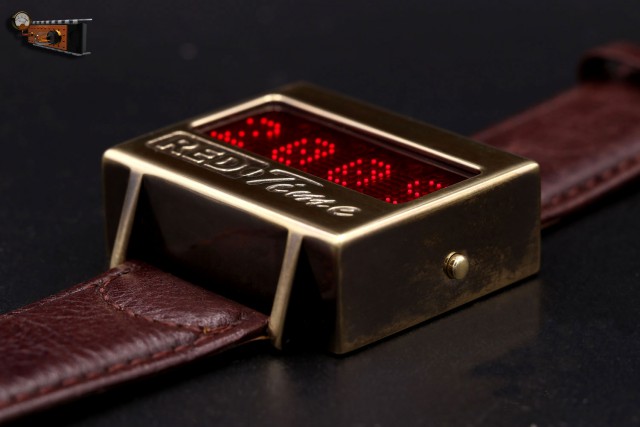

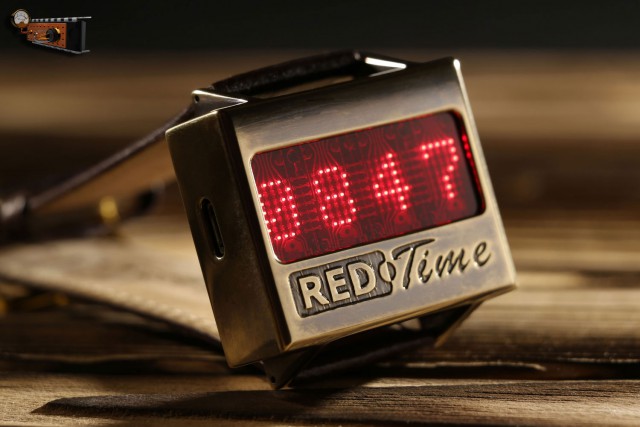

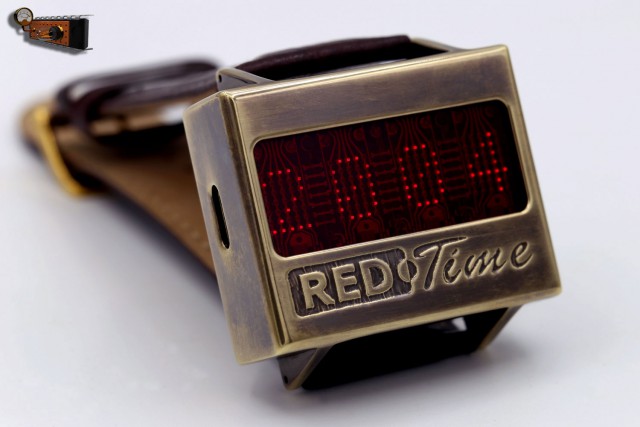

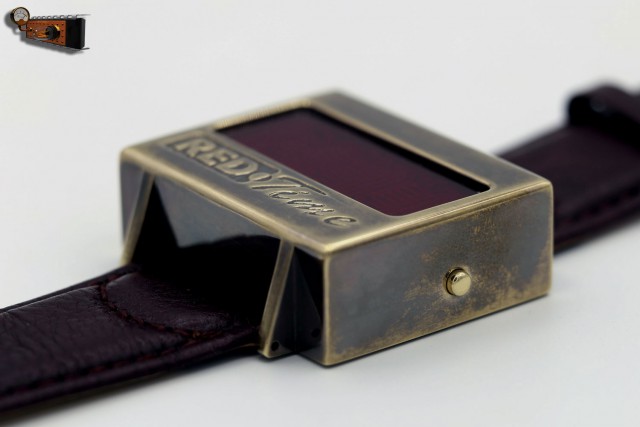

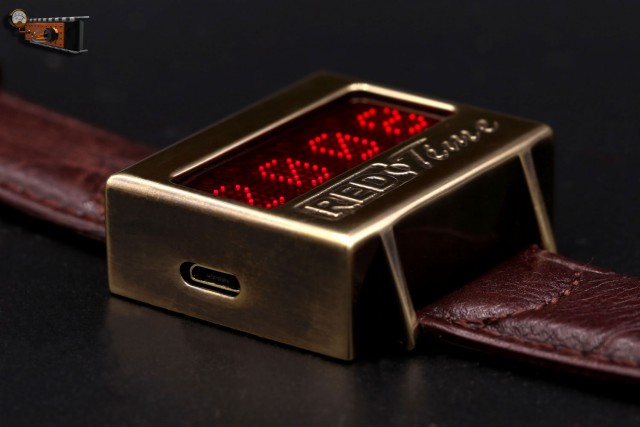

И вот то, что получилось.
Часы показывают время, дату, уровень заряда и напряжение аккумулятора.
Имеют пять сменяемых шрифтов и эффектов появления и исчезновения информации.
Яркость индикатора регулируется девятью ступенями.
Имеется возможность коррекции точности хода.
Питаются от литий-полимерного аккумулятора ёмкостью 180 мА/час и одного заряда хватает не менее чем на месяц работы.
Зарядка осуществляется через разъём microUSB.


Это сообщение отредактировал Wallery - 16.03.2019 - 11:43

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:58
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
12

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:58
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
13

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:59
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
14

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:59
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
15

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:59
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
16

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:59
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
17

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:59
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
18

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:59
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
19

Часы "RED Time" на матричном индикаторе

[^]
Wallery
16.03.2019 - 10:59
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 583
Благодарю за внимание!

[^]
