Всем привет!

Иногда есть у меня настроение позаниматься какой-нибудь монотонной работой. И какое-то время назад я прикупил себе КИТ светодиодного куба. Это 3Д матрица светодиодов размерностью 16х16х16. Долго он лежал и вот руки до него дошли.

Фото того что я получил из Поднебесной. Фото с али, но соответствие 1 к 1.

Cветодиодный куб 16х16х16

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
kistanov
11.03.2019 - 11:33
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Перед монтажом необходимо согнуть светодиоды определенным образом. Нужны только узкогубцы

Cветодиодный куб 16х16х16

[^]
kistanov
11.03.2019 - 11:34
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930

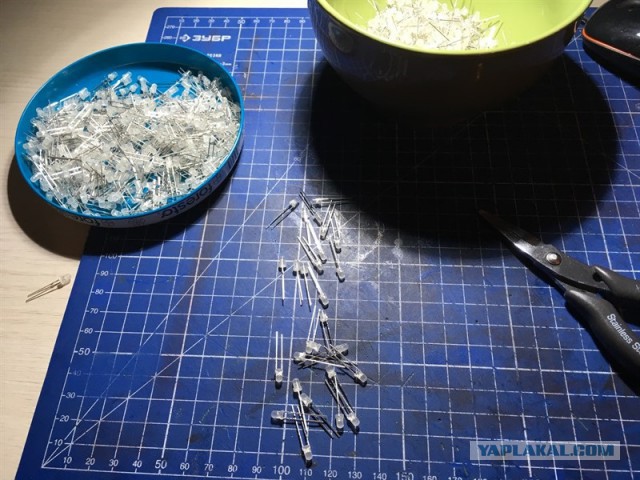

А так же дохрена терпения и защиту на руки что бы не получить мозоли. Потому что количество светодиодов 4096шт. Ну и сверху пару десятков для замены брака.

Это сообщение отредактировал kistanov - 11.03.2019 - 11:35

Cветодиодный куб 16х16х16

[^]
kistanov
11.03.2019 - 11:35
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Долго ли, коротко-ли но все светодиоды согнуты. Готовимся к пайке. Паяльных станций и прочих крайне полезных и удобных приспособлений, к сожалению, у меня нет т.к. пайка не мой профиль. Поэтому я почти как старовер использую обычный паяльник, припой и флюс. Не совсем как старовер потому что все-таки использую не канифоль, а флюс ЛТИ-120. Тоже не новая штука, конечно. Но и не канифоль.

Cветодиодный куб 16х16х16

[^]
kistanov
11.03.2019 - 11:36
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Основание куба так же является шаблоном для пайки матриц. Вставляем светодиоды, соединяем концы, промазываем флюсом и паяем. Выглядит примерно так.

Cветодиодный куб 16х16х16

[^]
kistanov
11.03.2019 - 11:36
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Процесс пайки

[^]
kistanov
11.03.2019 - 11:37
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Дело идет

Cветодиодный куб 16х16х16

[^]
kistanov
11.03.2019 - 11:37
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Как оказалось, извлечь готовую матрицу из шаблона не так то просто как я думал. Приходилось каждый раз повозиться.

Cветодиодный куб 16х16х16

[^]
kistanov
11.03.2019 - 11:37
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Потом прозваниваем матрицу на предмет непропаев и мертвых светодиодов. Наперед скажу не было ни одной пластины, где я бы не поменял хоть один светодиод.

Cветодиодный куб 16х16х16

[^]
kistanov
11.03.2019 - 11:37
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Не быстро, но дело продвигается.

Cветодиодный куб 16х16х16

[^]
kistanov
11.03.2019 - 11:38
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930

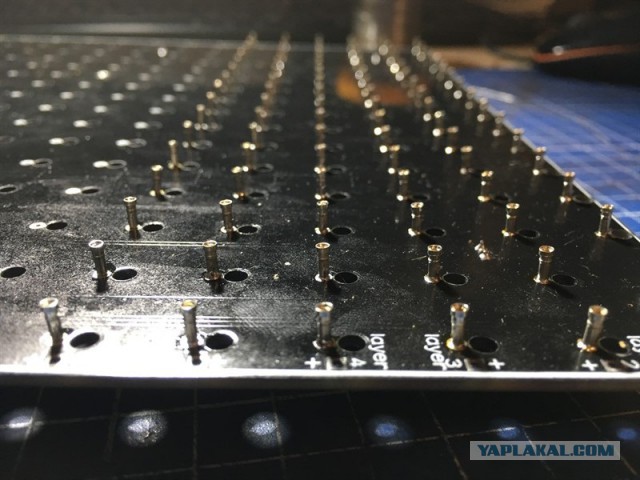

Все матрицы спаяны, самый трудоемкий процесс пройден. Это порядка 9000 паек о_0 Теперь необходимо напаять втулки, в которые встанут ноги светодиодов

Cветодиодный куб 16х16х16

[^]
kistanov
11.03.2019 - 11:38
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Начинаем монтаж. Так же как неожиданно непросто матрица извлекалась из шаблона, так же неожиданно непросто и небыстро матрица устанавливается во втулки.

Cветодиодный куб 16х16х16

[^]
kistanov
11.03.2019 - 11:38
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Но упорство и труд все перетрут ))

Cветодиодный куб 16х16х16

[^]
kistanov
11.03.2019 - 11:38
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
По инструкции накидываем перемычки и готово!

Cветодиодный куб 16х16х16

[^]
kistanov
11.03.2019 - 11:39
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Почти. Куб крутит только стартовую заставку – инь-янь и какие-то иероглифы. Покурив интернет, понял что анимацию надо заливать на SDшку и вставлять в куб. Не проблема! Скачиваем, заливаем. И тут вмешалось мое природное везение. Куб не хочет видеть карту. Пробовал с другой результат тот же (((. Хотя в процессе изнасилования куба, один раз он мне анимацию прокрутил. Значит он не безнадежен. Попробую еще купить новую карту и скачать прошивку из другого места. Если не поможет, попробую поколупать китайского продавана. А пока так.
Усе! Разрешите откланяться.
Всем бобра!

[^]
AiDFromhell
11.03.2019 - 11:41
206
Статус: Offline


Бабсклеист

Регистрация: 18.09.08
Сообщений: 181
В ручную - ты маньяк, братан!!! Зелени тебе килограмм!

[^]
Sslavsky
11.03.2019 - 11:42
30
Статус: Online


Весельчак

Регистрация: 12.05.16
Сообщений: 149
Хрена себе терпение. Молодец!

Размещено через приложение ЯПлакалъ

[^]
alekrusakov
11.03.2019 - 11:42
207
Статус: Offline


Весельчак

Регистрация: 31.10.14
Сообщений: 192
А теперь скажи добрый хлопец- зачем это вот вообще было надо)

[^]
IIodvox
11.03.2019 - 11:43
7
Статус: Offline


Приколист

Регистрация: 15.10.13
Сообщений: 228
кропотливая работа, молодец

[^]
kistanov
11.03.2019 - 11:43
12
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Цитата (AiDFromhell @ 11.03.2019 - 11:41)
В ручную - ты маньяк, братан!!! Зелени тебе килограмм!

спасибо ) если б он еще работал как надо (

[^]
Boris
11.03.2019 - 11:43
141
Статус: Offline


.........................

Регистрация: 29.08.08
Сообщений: 7147
А если в серединке куба через пару дней сгорит светодиод? cool.gif

[^]
Evongelion
11.03.2019 - 11:43
5
Статус: Offline


Приколист

Регистрация: 17.08.17
Сообщений: 268
ссыль давай, где покупал его!

[^]
Tpuдевятый
11.03.2019 - 11:43
1
Статус: Offline


Ярила

Регистрация: 29.06.14
Сообщений: 1123
Силён, Алексей, браво! Во сколько денег комплект обошёлся?

[^]
kistanov
11.03.2019 - 11:43
18
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Цитата (alekrusakov @ 11.03.2019 - 11:42)
А теперь скажи добрый хлопец- зачем это вот вообще было надо)

красиво ) ну и люблю я рукожопить )

[^]
kistanov
11.03.2019 - 11:44
147
Статус: Offline


оптихуист

Регистрация: 11.09.08
Сообщений: 4930
Цитата (Tpuдевятый @ 11.03.2019 - 11:43)
Силён, Алексей, браво! Во сколько денег комплект обошёлся?

что-то в районе 12. Не спрашивай ничего. пьяный заказывал ))))

[^]
