Этот проект начался с того, что мне написали парни, которые сделали текстовые часы на основе Arduino.
https://www.yaplakal.com/forum2/topic1853305.html?hl
https://www.yaplakal.com/forum2/topic1875416.html?hl
Они связались со мной и попросили сделать корпус для их конструкции. Ну разве можно отказаться от такого заманчивого предложения?
Мне прислали вот такую плату.



Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:41
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:41
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Я довольно долго думал какой же сделать корпус и решил остановиться на дизайне в стиле ретро. Я уже делал подобный корпус, но те часы были на газоразрядных индикаторах.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:42
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Начал работу с того, что отфрезеровал латунные уголки для рамки.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:42
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Рамку спаиваю серебряным припоем.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:42
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
После пайки зачищаю стыки.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:42
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:42
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Сам корпус будет из массива красного дерева. Отрезаю и обрабатываю брусок подходящего размера, в котором делаю углубления для латунных элементов, которые вклеиваются эпоксидной смолой.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:43
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
После полимеризации смолы выравниваю поверхности на фрезерном станке.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:43
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977

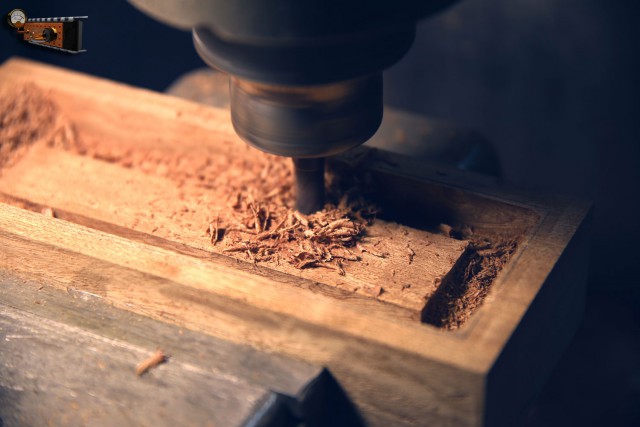

С обратной стороны выбираю древесину до получения нужных размеров корпуса.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:43
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Вот такой получается корпус.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:43
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:43
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Примеряю электронную начинку к корпусу. Плата будет крепиться на двух прямоугольных стойках, к ним же будет крепиться задняя крышка.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:44
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Пока всё получается нормально.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:44
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:44
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Ножки делаю из разрезанного пополам латунного кольца. Опорные пятачки крепятся винтами М3.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:44
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Ножки крепятся к корпусу с помощью двух резьбовых втулок.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:45
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Заднюю крышку сделал из листовой латуни толщиной 1 мм и применил отделку типа «Чешуя».

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:45
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Примеряю крышку.

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:45
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
В общем корпус готов, осталось его отшлифовать и пропитать маслом.
После этого можно любоваться на то, что получилось в итоге.


Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:45
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:45
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
03

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:46
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
04

Настольные часы "Time O’Clock"

[^]
Wallery
27.02.2019 - 09:46
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
05

Настольные часы "Time O’Clock"

[^]
