Часы из игры «Metro: Exodus»

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
6.02.2019 - 20:06
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
Недавно в интернете увидел изображение часов Артёма из новой части игры «Metro: Exodus».

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:06
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
Если присмотреться, то можно увидеть, что часы сделаны на индикаторах ИН-12Б.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:06
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
Часы нарисованы очень круто! Но… Но я сразу понял, что автор наверняка ни разу не видел индикаторы ИН-12Б в живую. Или видел, но решил специально постебаться. А размеры у них весьма велики и уж точно не подходят для наручных часов.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:07
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
Есть, правда, один мастер, который сделал наручные часы из этой части игры, получилось очень хорошо. На фотографии видно, что он применил индикаторы Z5900M, а это несколько изменяет внешний вид часов.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:07
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
02

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:07
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
А именно на ИН-12Б можно сделать только настенные часы типа таких, какие продавались во времена моей молодости.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:07
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
А что, это идея! – подумал я и решил сделать настенные часы «Metro: Exodus» и именно на индикаторах ИН-12Б.
Для начала смасштабировал изображение часов так, чтобы подогнать их под размер индикаторов.


Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:07
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
И сразу столкнулся ещё с одной проблемой: на картинке видно, что корпус часов имеет относительно небольшую толщину, а в реальности все получается несколько иначе.
Берём высоту индикатора 35 мм, добавляем толщину переднего стекла 2 мм, толщину задней крышки 1 мм, толщину электронной платы 12 мм и переднюю часть корпуса 2 мм.
В итоге получаем 52 мм. Толщину можно бы уменьшить за счёт размещения электронной части на передней части, но тогда испортится внешний вид.
Немного подумал и решил наплевать на толщину, во всяком случае будет понятно, какие габариты приобретут эти часы если их сделать именно на ИН-12Б. Вот размеры корпуса.


Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
Сам корпус выточил из алюминиевой болванки подходящего размера.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974

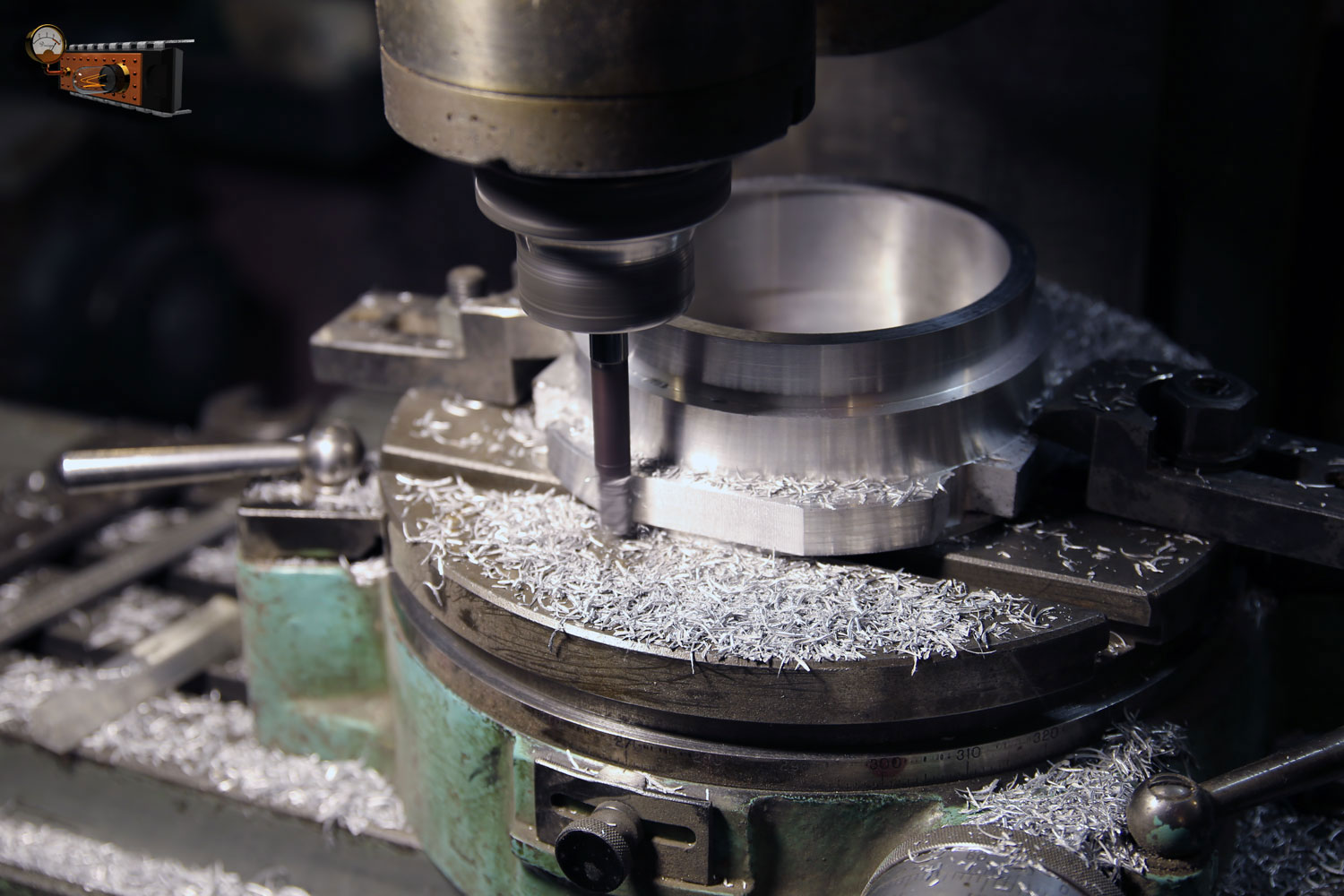

Далее обрабатываю заготовку на фрезерном станке с помощью поворотного стола.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974

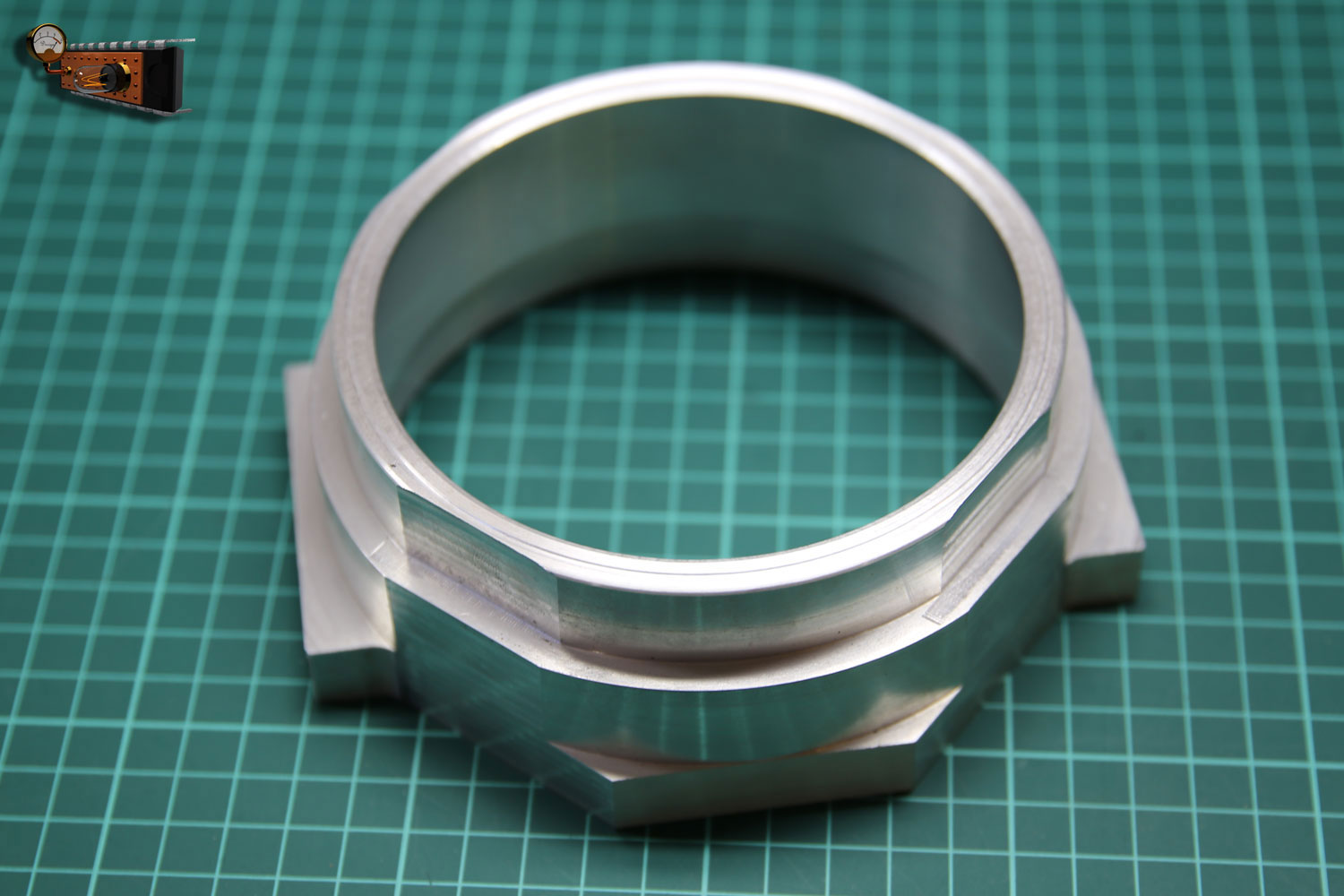

Вот такая получилась деталь!

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
На обратной стороне делаю углубления для крепления ремешка.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:09
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
Делаю накладные элементы корпуса.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:09
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
Примеряю внутреннюю часть накладки.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:09
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
Потом обрабатываю внешнюю сторону.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:09
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
В накладках сверлю отверстия для декоративных винтов.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
Винты так же делаю из алюминия.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
На этом корпус готов, осталось его только отполировать.

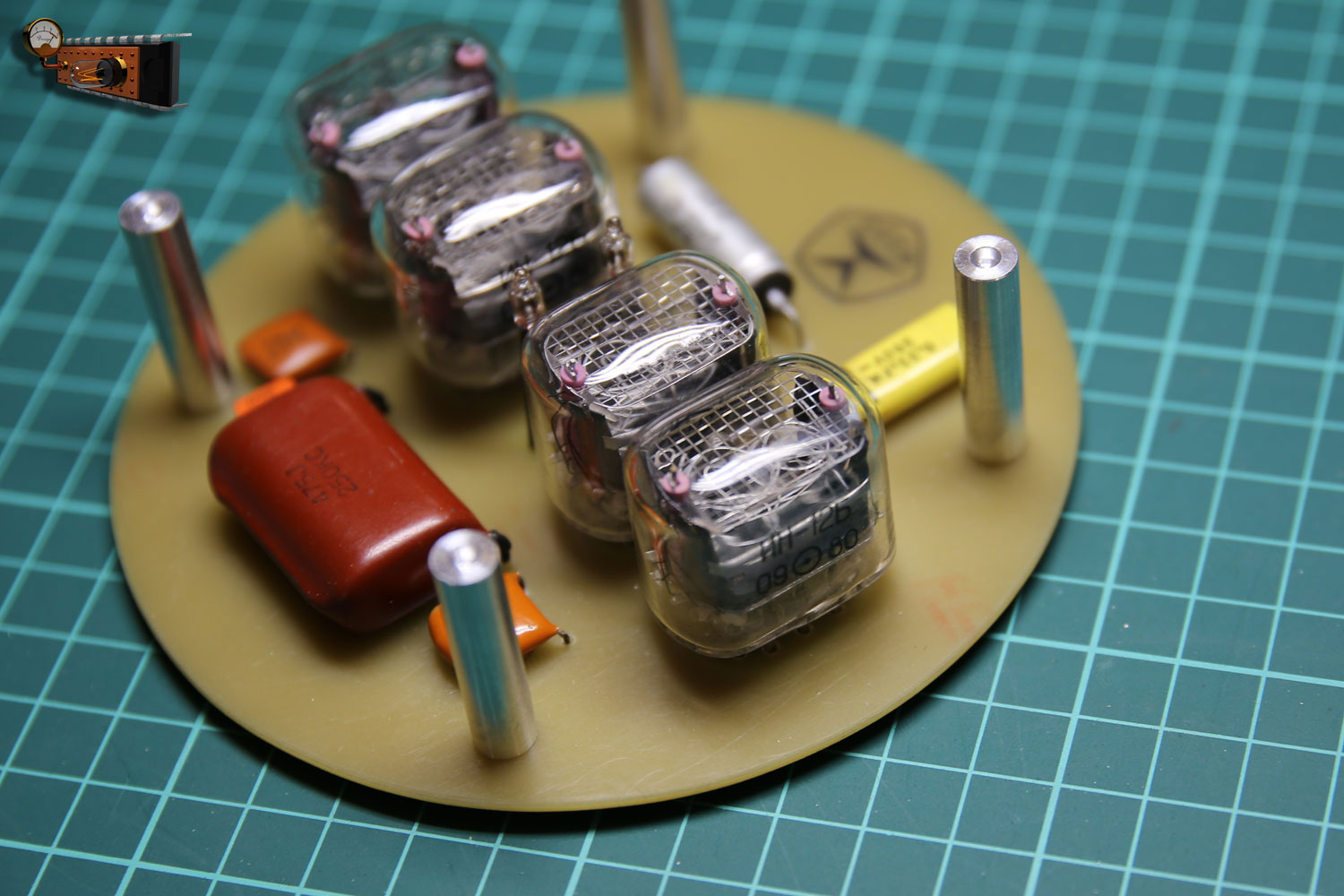

Пришло время изготовления платы. Размечаю и сверлю отверстия под индикаторы.


Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
Припаиваю детали для антуража. Старался подобрать максимальной похожести.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
На следующих снимках изображена плата самих часов.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
02

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:10
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
На одну из сторон вывожу кнопки управления.

Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:11
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
На часах есть некий элемент, который напоминает светодиод, но какой-то странной формы.
Долго думал, как его сделать, ведь настоящих светодиодов такого размера не бывает. Поэтому решил сделать колпачок из синей стеклянной трубки, а внутрь поместить мощный трёхкристальный светодиод белого цвета со светорассивателем.


Часы из игры «Metro: Exodus»

[^]
Wallery
6.02.2019 - 20:11
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1974
Провода для светодиода вывожу так же, как и на прототипе – из-под заводной рукоятки.

Часы из игры «Metro: Exodus»

[^]
