Всем привет!
В этот раз было задание сделать наливайку компактного размера, такую, какую можно поставить на стол. Устройство получилось размером 290Х300Х520 миллиметров. Вес около шести килограммов. Для переноски на крышке наливайки установлена ручка.

30 фото и видео.

"Наливальня"

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
8.12.2018 - 12:14
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Много элементов уже неоднократно описывал, они остались почти без изменений. Взять тот же насос.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:14
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Небольшое отличие только в том, что в данном случае трубки подключаются под прямым углом к плоскости насоса. Для этого делаю Г-образные трубки из нержавеющей стали. Для пайки под прямым углом в шамотном кирпиче профрезеровал два углубления.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:14
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Пайку произвожу серебряным припоем.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:15
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
После пайки шлифую поверхность патрубков.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:15
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Патрубки крепятся в плате насоса с помощью небольших винтов.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:15
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Вот насос и готов!

"Наливальня"

[^]
Wallery
8.12.2018 - 12:15
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Пока я ковырялся с насосом, Кирилл сделал заготовку для корпуса.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:15
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Далее делаю каретку для перемещения крана. Для реализации этого проекта попросил Тимофея Носова переписать прошивку так, чтобы после завершения цикла кран возвращался на начальную позицию.
Каретка имеет один ведущий и два прижимных ролика, один из прижимных роликов расположен на подвижной подпружиненной кулисе, это позволяет каретке не терять сцепление с направляющими.


"Наливальня"

[^]
Wallery
8.12.2018 - 12:15
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Рюмки будут ставится на подставку с гнёздами, её делаю из листовой латуни.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:16
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
В нижней части располагаются концевые выключатели и светодиод подсветки.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:16
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Потом вытравливаю шильдик панели управления.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:16
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
На его обратной стороне устанавливаю плату с кнопками и тумблер.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:16
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Ёмкость для спиртных напитков делаю из двугорлой химической посудины.
Одна трубка является заборной, а вторая дренажной.


"Наливальня"

[^]
Wallery
8.12.2018 - 12:16
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076

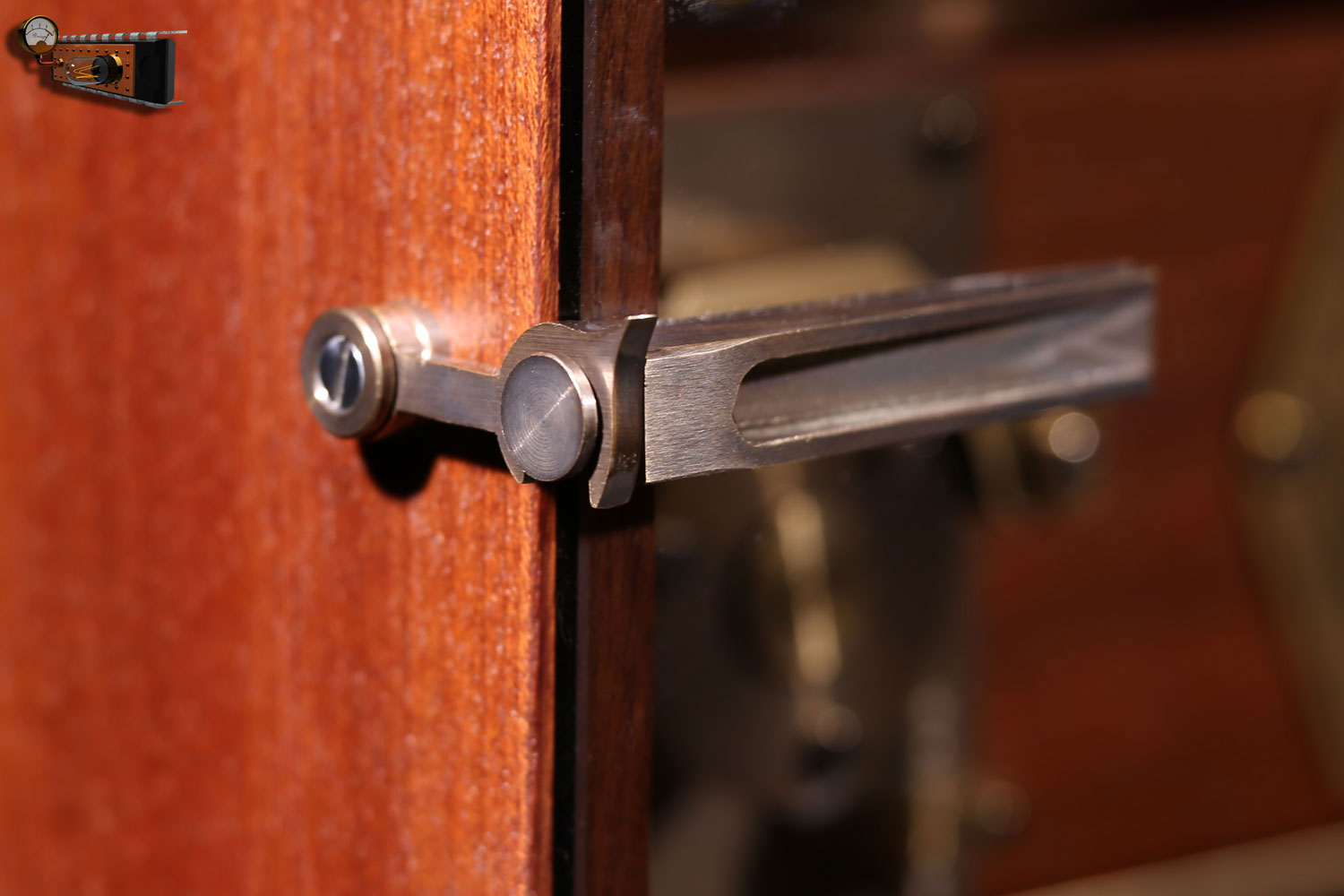

Крепление бутылки к корпусу осуществляется двумя декоративными винтами.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:16
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Далее сделал декоративную решётку для динамика.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:16
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
02

"Наливальня"

[^]
Wallery
8.12.2018 - 12:17
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Подставку под рюмки решил не шлифовать, рисунок от фрезы оказался довольно красив.

"Наливальня"

[^]
Wallery
8.12.2018 - 12:17
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
А вот и подоспел корпус!

"Наливальня"

[^]
Wallery
8.12.2018 - 12:17
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Осталось теперь только всё это собрать и сфотографировать!

"Наливальня"

[^]
Wallery
8.12.2018 - 12:17
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
Финальные снимки.



"Наливальня"

[^]
Wallery
8.12.2018 - 12:17
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
03

"Наливальня"

[^]
Wallery
8.12.2018 - 12:18
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
04

"Наливальня"

[^]
Wallery
8.12.2018 - 12:18
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
05

"Наливальня"

[^]
Wallery
8.12.2018 - 12:18
Статус: Offline


Ярила

Регистрация: 3.09.14
Сообщений: 3076
06
